锚索施工工艺及质量控制培训

预应力锚索施工技术培训预应力锚索施工技术是一种广泛应用于岩土工程中的加固技术，它能够有效地提高岩土体的稳定性，保障工程的安全。

为了让更多的施工人员掌握这一技术，我们特地组织了这次预应力锚索施工技术培训。

一、预应力锚索的基本原理预应力锚索是通过对锚索施加预应力，将岩土体与稳定的地层锚固在一起，从而限制岩土体的变形和位移。

其原理是利用锚索的抗拉强度，将岩土体中的潜在滑动面或不稳定区域与深部稳定的岩体或土体连接起来，形成一个整体的受力体系。

二、预应力锚索的组成部分预应力锚索通常由锚索、锚具、垫板、注浆体和外锚头等组成。

锚索一般采用高强度的钢绞线或钢丝束，具有足够的抗拉强度和柔韧性。

锚具用于锚固锚索，将预应力传递到岩土体中。

垫板的作用是均匀分布预应力，并防止锚具对岩土体表面造成局部破坏。

注浆体填充在锚索与钻孔之间的空隙中，不仅能够固定锚索，还能将锚索的拉力传递到周围的岩土体中。

外锚头则用于锁定预应力，保持锚索的拉力。

三、施工前的准备工作在进行预应力锚索施工之前，需要进行充分的准备工作。

首先，要对施工现场进行详细的勘察，了解地质条件、岩土体的性质和周边环境等情况，为施工方案的制定提供依据。

其次，根据勘察结果和工程要求，设计合理的预应力锚索布置方案，包括锚索的长度、间距、倾角等参数。

然后，准备好施工所需的材料和设备，如锚索材料、锚具、钻孔设备、注浆设备等，并确保其质量和性能符合要求。

此外，还需要组织施工人员进行技术交底和安全教育，使他们熟悉施工流程和注意事项。

四、钻孔施工钻孔是预应力锚索施工中的关键环节之一。

钻孔的位置和角度应严格按照设计要求进行，偏差要控制在允许范围内。

在钻孔过程中，要根据地质情况选择合适的钻进方法和钻头，并注意控制钻进速度和压力，防止钻孔偏斜、塌孔等问题的发生。

同时，要做好钻孔的记录工作，包括钻孔的深度、孔径、地质情况等，以便及时调整施工方案。

钻孔完成后，要用高压风或水将孔内的岩屑和杂物清理干净，保证孔壁的清洁和粗糙度。

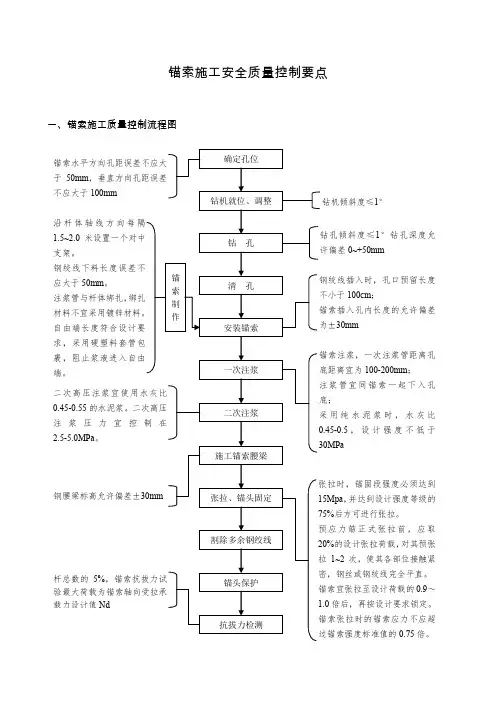

锚索施工安全质量控制要点一、锚索施工质量控制流程图于50mm 不应大于100mm 钻机倾斜度≤1°1°钻孔深度允0~+50mm0.45-0.55注浆压力宜控2.5-5.0MPa 。

沿杆体轴线方向每1.5~2.0支架。

应大于50mm 。

注浆管与杆体绑扎，端。

100-200mm ； 浆管宜同锚索一起下入孔用纯水泥浆时，水灰比，设计强度不低于，并达到设计强度等级的后方可进行张拉。

应力筋正式张拉前，应取的设计张拉荷载，对其预张1~2次，使其各部位接触紧0.9～倍后，再按设计要求锁定。

0.75倍。

钢腰梁标高允许偏差±杆总数的5%载力设计值Nd100cm ；30mm二、锚索施工质量控制流程图三、质量控制资料（1）隐蔽工程验收记录 （C5-1）拆卸钻杆过程中，应注意周边作业人员位置，防止误伤、互伤。

钻孔时遇到障碍物或有异常情况，应及时停钻，待情况清楚后再钻进并采取措施。

钻至设计深度后空钻出土。

以减少拔钻杆的阻力，拔出钻杆。

口对准他人。

轮机切割，断或者气焊切割。

液时禁止将手放入搅拌筒必须清洗干净，质量，张拉时千斤顶出力方向必须有足够的照明。

进行锚索张拉。

（2）锚杆索成孔记录（C5-65）（3）锚杆索安装记录（C5-66）（4）锚杆索注浆记录（C5-67）（5）锚杆索张拉锁定记录（C5-68）（6）锚杆索检验批质量验收记录（C7-4-9），每20根为一个检验批。

四、施工控制要点Welcome To Download !!!欢迎您的下载，资料仅供参考！。

锚索施工工艺一、锚索施工工艺流程1、锚索施工工艺流程钻孔锚索体安装一次注浆钢垫板安装钢架安装锚索张拉补浆封锚2、操作要点（1）钻孔钻孔前，根据设计要求，定出孔位，做出标记。

结合锚索长度、钻机高度和孔口高程算出孔深。

根据地质情况选择合适的钻机和钻头，进行成孔。

成孔深度应大于锚索设计长度0.5～1.0m。

成孔后，应冲洗干净并保持干燥。

（2）锚索体安装按设计要求制作好锚索体，清理干净索体表面的油污、铁屑等。

将锚索体缓缓送入孔内，直至锚索顶住钢垫板（或定位环），此时锚索体露出岩面约10～15cm。

（3）一次注浆将注浆管插入距孔口0.3～0.5m处，随即将准备好的水泥浆注入管内，待从孔口溢出水泥浆时停止注浆。

拔出注浆管，迅速将止浆塞或速凝水泥球推入孔内，封闭注浆口，使浆液在孔内自行凝固。

（4）钢垫板安装在钢垫板中心位置钻一个比钢绞线直径略小的孔，以便穿钢绞线。

钢垫板应与锚索体轴线垂直。

在锚索体和钢垫板之间放置一个隔离架（隔离架的孔道应与钢绞线对中），然后将钢绞线插入隔离架孔道内。

（5）钢架安装将钢架按设计要求放置在锚孔口周围，使钢绞线与钢架中心大致在同一铅垂线上。

钢架底面与岩面间隙用水泥砂浆封闭。

钢架顶面外露长度应满足张拉和保护要求。

（6）锚索张拉待一次注浆体强度达到设计值的80%后，进行锚索张拉。

张拉前应先在自由段预张拉一次，使锚索体各部位紧密接触岩面和增强抵抗弯曲的能力。

按照设计的张拉力和顺序进行分级张拉；当一次张拉达设计荷载的50%时，应持荷稳定10～15min；当一次张拉达设计荷载时，应持荷稳定15～30min。

然后进行锁定。

（7）补浆封锚根据注浆设备情况、锚索长度等因素选择合理的补浆方法。

当选用二次补浆时，第一次补浆一般应在张拉完毕后立即进行，第二次补浆应在第一次补浆后72h内完成。

当采用速凝水泥球封闭时，应在锚索张拉锁定并回缩后进行二次补浆。

补浆前应先清理锚头和夹片外露部分表面上的污垢和锈蚀物；补浆时应将速凝水泥球缓慢推入锚索体内；当从速凝水泥球处冒出浓浆时停止补浆；补浆后应迅速封闭速凝水泥球顶部并抹平。

1. 锚索施工工艺锚索施工前应进行基本试验，用以确定锚索设计参数和施工工艺。

试验锚索根数在不同土层中各不少于3根。

试验结果要及时反馈给设计院，由设计院确定后方可进行锚索施工。

施工完成后，应进行验收试验，试验数量和要求执行《建筑边坡工程技术规范》（GB50330-2002）。

1．1施工流程1．2 主要施工工艺（1）钻孔钻孔是锚索施工中控制工期的关键工序。

为确保钻孔效率和保证钻孔质量，采用潜孔冲击式钻机。

钻机钻孔时，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。

钻孔深度要超出锚索设计长度0.5m左右。

钻孔达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。

钻孔结束，逐根拔出钻杆和钻具，将冲击器清洗好备用。

用一根聚乙烯管复核孔深，并以高压风吹孔，待孔内粉尘吹干净，且孔深不少于锚索设计长度时，拔出聚乙烯管，塞好孔口。

（2）锚索制作①锚索材料采用经见证取样检测合格报验批准的1×7标准型钢绞线，∅＝15.2mm，fptk=1860MPa,采用OVM型锚具，锚具应符合《预应力筋用锚具、夹具和连接器应用技术规范》（JGJ85）。

②切割下料按设计施工图纸要求的尺寸或实际钻孔深度下料，采用砂轮片切割机对钢铰线切割下料，实际切割下料长度=实际孔深+锚具厚度+张拉设备工作长度+千斤顶以外的外露长度+锚墩厚度。

下料前注意检查钢铰线的表面，没有损伤的钢铰线才能下料。

③编锚按设计锚索结构图编制锚索。

自由段钢绞线表面涂刷防锈漆二道，涂润滑油脂并包裹三道塑料布后，再套∅25PE管。

套管两端200mm范围用油脂填充密实，并将端头扎紧。

沿锚束的轴线方向每隔1.5m设置一个对中支架，两对中支架之间扎紧固环一道；张拉段每米也扎一道紧固环。

每根钢绞线保持顺直不交叉，并在锚索的中心布置Ф20mm塑料管与Ф15mm的铁管用来注浆，在锚固段与张拉段交接位置处安装灌浆阻塞器，在锚索的底部端头套上导向帽。

锚索质量控制锚索在建筑、海洋工程和输电线路等领域中扮演着重要的角色。

它们是一种用于固定和支撑结构的特殊材料，能够承受巨大的拉力。

然而，由于锚索承受的力量，其质量控制至关重要。

本文将介绍锚索质量控制的重要性以及常用的质量控制方法和措施。

首先，锚索质量控制的重要性不言而喻。

无论是在建筑施工中还是海洋工程中，锚索承受的力量都非常大。

如果锚索质量出现问题，将会对整个结构的安全性造成严重影响。

因此，为了确保结构的可靠性和安全性，必须对锚索的质量进行严格的控制。

接下来，我们将介绍一些常用的锚索质量控制方法和措施。

首先，必须确保锚索的材质符合规定标准。

常见的锚索材料包括钢丝绳、高强度钢丝和钢筋等。

这些材料必须具有足够的强度和耐腐蚀性能，以承受不同环境条件下的压力和拉力。

其次，在锚索制造过程中，需要进行严格的质量控制，包括拉力测试、绳径检查和表面处理等。

这些措施可以确保锚索的质量符合设计要求。

此外，锚索的安装和使用也需要严格遵循操作规程和标准，以确保其正确使用和维护。

另外，锚索质量控制还需要注意以下几个方面。

首先，锚索的储存和运输也是质量控制的重要环节。

锚索应妥善存放，避免与湿度、酸碱等有害物质接触，防止锈蚀和损坏。

其次，定期对锚索进行检测和维护，及时发现并修复潜在的问题。

最后，建立完善的质量管理体系，包括记录锚索的使用情况、检测结果和维修记录等，以便追溯和分析锚索的质量状况。

总之，锚索质量控制是确保建筑、海洋工程和输电线路等工程的安全和可靠性的重要环节。

通过选用合适的材料、严格控制生产过程、规范使用和维护，可以有效提升锚索的质量。

同时，加强对锚索质量的监督和管理，可以减少潜在问题的发生，保障工程的长期稳定运行。

因此，在工程建设中，锚索质量控制应受到高度重视。

预应力锚索质量控制要点预应力锚索是一种常用的结构加固材料，用于提供混凝土结构的预应力力学性能。

为确保预应力锚索的质量，以下是预应力锚索的质量控制要点。

1. 材料选择：在选择预应力锚索材料时，应根据项目要求和设计要求选择合适的材料。

常用的预应力锚索材料包括钢筋、钢丝绳等。

应确保材料符合相关标准，并具有良好的耐腐蚀性和机械性能。

2. 锚具安装：锚具是预应力锚索的重要组成部份，其安装质量直接影响到整个锚索的性能。

在安装锚具时，应确保锚具与预应力锚索之间的连接坚固可靠，不得浮现松动或者脱落的情况。

同时，应按照设计要求正确安装锚具，确保其位置和角度的准确性。

3. 张拉过程控制：预应力锚索的张拉过程是确保锚索质量的关键环节。

在张拉过程中，应根据设计要求控制预应力锚索的预应力力度和张拉时间。

同时，应监测张拉过程中的张拉力和位移，确保其符合设计要求。

张拉完成后，应进行锚固和锚索的保护措施，防止预应力力的损失和锚索的腐蚀。

4. 质量检验：进行预应力锚索质量检验是确保锚索质量的重要手段。

质量检验应包括锚索材料的检验、锚具的安装质量检验、张拉过程的监测和控制等。

检验方法包括物理性能测试、力学性能测试、外观检查等。

检验结果应符合相关标准和设计要求。

5. 质量记录：在预应力锚索施工过程中，应做好质量记录工作。

记录内容包括材料的采购记录、锚具的安装记录、张拉过程的监测记录等。

质量记录的目的是为了追溯施工过程中的质量问题，并提供参考和依据，以确保施工质量。

6. 质量控制人员培训：为确保预应力锚索质量控制的有效实施，应对质量控制人员进行培训。

培训内容包括预应力锚索的质量标准和要求、材料的选择和检验方法、锚具的安装和张拉过程控制等。

培训的目的是提高质量控制人员的专业水平，确保他们能够有效地进行质量控制工作。

通过以上的质量控制要点，可以有效地确保预应力锚索的质量。

质量控制的目的是为了确保预应力锚索在使用过程中能够达到设计要求，提高结构的安全性和可靠性。

预应力锚索质量控制要点预应力锚索是一种常用于建筑结构中的重要构件，它的质量控制对于确保建筑结构的安全和稳定至关重要。

本文将详细介绍预应力锚索质量控制的要点，包括材料选用、施工工艺、质量检测等方面。

一、材料选用1. 钢材：预应力锚索常用的钢材为高强度钢丝，应符合国家相关标准，具有良好的延展性和抗腐蚀性能。

2. 锚固材料：锚固材料应具有良好的粘结性能和耐久性，能够确保预应力锚索与混凝土之间的良好粘结。

二、施工工艺1. 预应力锚索的布置：根据设计要求，合理布置预应力锚索的位置和数量，确保锚索能够平均受力，提高结构的整体稳定性。

2. 预应力锚索的固定：采用专用的锚固设备将预应力锚索固定在混凝土结构中，确保锚固牢固，不会出现滑动或脱落现象。

3. 预应力锚索的张拉：通过张拉设备对预应力锚索进行张拉，使其产生预先设计的预应力力值，确保结构的承载能力和稳定性。

4. 预应力锚索的保护：对于已张拉的预应力锚索，应采取保护措施，防止其受到外界环境的腐蚀和损坏。

三、质量检测1. 钢材检测：对使用的钢材进行抽样检测，包括拉伸试验、化学成分分析等，确保钢材符合相关标准要求。

2. 锚固材料检测：对锚固材料进行抽样检测，包括粘结强度、耐久性等指标的测试，确保锚固材料质量合格。

3. 锚固质量检测：对已固定的预应力锚索进行锚固质量检测，包括锚固长度、锚固深度、锚固力值等方面的测试，确保锚固质量符合设计要求。

4. 预应力力值检测：对已张拉的预应力锚索进行力值检测，确保预应力力值与设计要求相符，不会对结构安全产生影响。

综上所述，预应力锚索质量控制的要点包括材料选用、施工工艺和质量检测等方面。

通过合理选择材料、严格执行施工工艺要求以及进行有效的质量检测，可以确保预应力锚索的质量符合设计要求，从而保证建筑结构的安全和稳定。

预应力锚索质量控制要点一、引言预应力锚索是一种常用于混凝土结构中的重要构件，其质量控制对于确保结构的安全和可靠至关重要。

本文将详细介绍预应力锚索质量控制的要点，包括材料选择、制造工艺、安装过程和质量检测等方面。

二、材料选择1. 钢材：预应力锚索常使用高强度钢材，如普通强度钢、高强度钢和超高强度钢等。

在选择钢材时，应根据工程的具体要求和设计规范进行选用，并确保钢材的质量符合相关标准。

2. 预应力锚固剂：预应力锚索的固定端需要使用预应力锚固剂进行固定。

预应力锚固剂应具有良好的粘结性能和耐久性，以确保预应力锚索的固定效果。

三、制造工艺1. 钢材加工：在制造预应力锚索时，需要对钢材进行加工，包括锯切、冷镦、热处理等。

在加工过程中，应确保加工工艺符合设计要求，并进行必要的质量检查。

2. 预应力锚固剂注入：在制造预应力锚索时，需要将预应力锚固剂注入到锚固端部。

注入过程中，应控制注入量和注入速度，确保预应力锚固剂充分填充锚固空间，并排除气泡和杂质。

四、安装过程1. 钢材预拉伸：在安装预应力锚索时，需要进行钢材的预拉伸。

预拉伸过程中，应确保拉伸力的准确控制，以避免过度或不足的预应力。

2. 锚固端固定：在安装预应力锚索时，需要将锚固端固定在混凝土结构中。

固定过程中，应确保固定件的正确安装和紧固力的适当控制，以确保预应力锚索的固定效果。

五、质量检测1. 金相检测：对于预应力锚索的钢材，应进行金相检测，以评估其组织结构和性能是否符合要求。

2. 超声波检测：对于预应力锚索的焊接部位，应进行超声波检测，以检测焊缺陷和焊接质量。

3. 负荷试验：在安装完成后，应进行负荷试验，以评估预应力锚索的承载能力和固定效果是否符合设计要求。

六、结论预应力锚索质量控制的要点包括材料选择、制造工艺、安装过程和质量检测等方面。

通过严格控制每个环节的质量，可以确保预应力锚索的安全和可靠，提高混凝土结构的整体质量和使用寿命。

预应力锚索的施工工艺锚索是通过外端固定于坡面，另一端锚固在滑动面以内的稳定岩体中穿过边坡滑动面的预应力钢绞线，直接在滑面上产生抗滑阻力，增大抗滑摩擦阻力，使结构面处于压紧状态，以提高边坡岩体的整体性，从而从根本上改善岩体的力学性能，有效地控制岩体的位移，促使其稳定，达到整治顺层、滑坡及危岩、危石的目的。

一、施工工艺及流程图如下：1．钻孔钻孔是锚索施工中控制工期的关键工序。

为确保钻孔效率和保证钻孔质量，采用潜孔冲击式钻机。

钻机钻井时，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。

钻孔深度要超出锚索设计长度0.5m左右。

钻孔结束，逐根拔出钻杆和钻具，将冲击器清洗好备用。

用一根聚乙烯管复核孔深，并以高压风吹孔，待孔内粉尘吹干净，且孔深不少于锚索设计长度时，拔出聚乙烯管，塞好孔口。

两种特殊情况的处理：渗水的处理。

在钻孔过程中或钻孔结束后吹孔时，从孔中吹出的都是一些小石粒和灰色或黄色团粒而无粉尘，说明孔内有渗水，岩粉多贴附于孔壁，这时，若孔深已够，则注入清水，以高压风吹净，直至吹出清水；若孔深不够，虽冲击器工作，仍有进尺，也必须立即停钻，拔出钻具，洗孔后再继续钻进，如此循环，直至结束。

有时孔内渗水量大，有积水，吹出的是泥浆和碎石，这种情况岩粉不会糊住孔壁，只要冲击器工作，就可继续钻。

如果渗水量太大，以至淹没了冲击器，冲击器会自动停止工作，应拔出钻具进行压力注浆。

塌孔、卡钻的处理。

当钻孔穿越强风化岩层或岩体破碎带时，往往发生塌孔。

塌孔的主要标志是从孔中吹出黄色岩粉，夹杂一些原状的（非钻头碎的、非新鲜的、无光泽的）石块，这时，不管钻进深度如何，都要立即停止钻进，拔出钻具，进行固壁注浆，注浆压力采用 MPa，浆液为水泥砂浆和水玻璃的混合液，24小时后重新钻孔。

雨季，常常顺岩体破碎带向孔内渗流泥浆，固壁注浆前，必须用水和风把泥浆洗出（塌入钻孔的石块不必清除），否则，不仅固壁注浆效果差，还容易造成假象。

预应力锚索质量控制要点一、引言预应力锚索是一种常用于建筑结构中的重要构件，用于增加结构的承载能力和稳定性。

为了确保预应力锚索的质量，需要进行严格的质量控制。

本文将详细介绍预应力锚索质量控制的要点。

二、材料选择1. 钢材：预应力锚索所使用的钢材应符合相关标准要求，并进行质量检测。

常用的钢材有Q235、Q345等，其强度和耐腐蚀性能需满足设计要求。

2. 预应力锚固材料：预应力锚索的锚固材料应选择质量可靠、耐久性好的产品。

常用的锚固材料有环氧树脂、聚氨酯等，其粘结强度和耐久性需符合设计要求。

三、制作工艺1. 预应力锚索的制作应按照相关工艺规范进行，包括锚固长度、预应力锚头的制作、锚固端的处理等。

制作过程中应注意操作规范，确保质量。

2. 预应力锚索的张拉过程应严格控制，包括张拉力的控制、锚固长度的控制等。

张拉过程中应使用专业的张拉设备，并进行实时监测，确保预应力锚索的质量。

四、质量检测1. 钢材的质量检测：对所使用的钢材进行化学成分分析、力学性能测试等，确保其符合设计要求。

2. 锚固材料的质量检测：对预应力锚固材料进行抗剪强度测试、耐久性测试等，确保其质量可靠。

3. 预应力锚索的质量检测：对制作好的预应力锚索进行抗拉强度测试、锚固长度测试等，确保其质量满足设计要求。

五、质量控制要点1. 设计要求：预应力锚索的质量控制应符合相关设计要求，包括锚固长度、预应力锚头的尺寸、锚固端的处理等。

2. 制作工艺：预应力锚索的制作应按照相关工艺规范进行，确保操作规范、工艺可靠。

3. 张拉控制：预应力锚索的张拉过程应严格控制，包括张拉力的控制、锚固长度的控制等。

4. 质量检测：对钢材、锚固材料和预应力锚索进行质量检测，确保其质量满足设计要求。

5. 质量记录：对预应力锚索的制作、张拉等过程进行详细记录，包括材料合格证明、张拉过程监测数据等。

六、质量保证措施1. 严格的质量管理体系：建立完善的质量管理体系，确保预应力锚索质量控制的全过程可追溯、可控制。

预应力锚索质量控制要点预应力锚索是一种常用于建造工程中的结构支撑元件，用于提供稳定的预应力力学效应。

为了确保预应力锚索的质量和安全性，需要进行严格的质量控制。

以下是预应力锚索质量控制的要点：1.材料选择和检验预应力锚索的材料应符合相关标准和规范要求。

钢材应具有足够的强度和耐腐蚀性能，以确保锚索的可靠性和使用寿命。

在使用前，应对材料进行严格的检验，包括化学成份、力学性能和耐腐蚀性能等方面的检测。

2.锚固长度控制锚固长度是指预应力锚索在锚固端的有效锚固长度。

正确的锚固长度可以确保锚索的预应力效果，并提供足够的抗拔强度。

锚固长度的控制应根据设计要求和相关规范进行，包括锚固端的锚固件的安装和固定。

3.预应力力的控制预应力力是预应力锚索的重要参数，直接影响结构的稳定性。

在预应力锚索的施工过程中，需要根据设计要求和相关规范，通过调整张拉力的大小和施加的位置，控制预应力力的大小和分布。

同时，还需要进行预应力力的监测和记录，以确保其符合设计要求。

4.锚固端的施工和检验锚固端是预应力锚索的重要部份，直接影响锚索的锚固效果和安全性。

在施工过程中，应严格按照设计要求和相关规范进行锚固端的施工，包括锚固板的安装、固定和锚固剂的注浆等。

施工完成后，还需要进行锚固端的检验，包括锚固长度、锚固件的固定和注浆质量等方面的检测。

5.锚索的保护和防腐为了延长预应力锚索的使用寿命，需要对其进行保护和防腐处理。

常用的保护措施包括涂覆防腐涂层、加装保护套管等。

在施工过程中，应确保保护措施的质量和可靠性，以防止锚索受到外界环境的侵蚀和损坏。

6.质量记录和验收在预应力锚索的施工过程中，应进行详细的质量记录，包括材料检验报告、施工记录、张拉力监测数据等。

施工完成后，还需要进行质量验收，根据相关规范和验收标准对锚索的质量进行评估和检验。

通过以上的质量控制要点，可以确保预应力锚索的质量和安全性，提高建造工程的稳定性和可靠性。

在实际施工中，应严格按照设计要求和相关规范进行操作，并进行必要的监测和记录，以确保预应力锚索的质量控制达到标准要求。

预应力锚索质量控制要点一、引言预应力锚索是一种常用的结构加固材料，用于增加混凝土结构的承载能力。

为了确保预应力锚索的质量，需要进行严格的质量控制。

本文将介绍预应力锚索质量控制的要点，包括材料选用、加工创造、安装施工和质量检测等方面。

二、材料选用1. 钢材选用：预应力锚索的主要材料是高强度钢丝，应选择符合国家标准的优质钢材，并进行必要的材料试验。

2. 锚具选用：锚具是预应力锚索的重要组成部份，应选用符合设计要求的锚具，并进行必要的锚具试验。

三、加工创造1. 钢丝加工：钢丝应按照设计要求进行加工，包括拉拔、切割和弯曲等工艺。

加工过程中要保证钢丝的尺寸精度和表面质量。

2. 锚具创造：锚具的创造应符合相关标准和技术要求，包括锚具的材料、尺寸、加工工艺等方面。

四、安装施工1. 锚索布置：在进行锚索布置前，需要进行相关的测量和标志，确保锚索的位置和方向符合设计要求。

2. 锚固：锚固是预应力锚索的关键工艺，应按照设计要求进行锚固，包括锚固长度、锚固力和锚固方式等方面。

3. 紧固：在锚固后，需要进行紧固作业，确保预应力锚索的预应力力值符合设计要求。

五、质量检测1. 钢丝检测：对钢丝进行必要的力学性能和化学成份检测，确保钢丝的质量符合设计要求。

2. 锚具检测：对锚具进行必要的力学性能和表面质量检测，确保锚具的质量符合设计要求。

3. 锚索检测：对已安装的预应力锚索进行必要的力学性能和预应力力值检测，确保锚索的质量符合设计要求。

六、质量控制要点1. 严格执行相关标准和技术规范，确保预应力锚索的质量符合设计要求。

2. 加强施工过程中的监督和检查，及时发现和解决质量问题。

3. 建立健全的质量管理体系，包括质量文件和记录的管理、质量培训和质量检查等方面。

4. 加强与设计、施工单位的沟通与协调，确保质量控制的有效实施。

七、结论预应力锚索质量控制是确保混凝土结构安全可靠的重要环节。

通过严格的材料选用、加工创造、安装施工和质量检测等措施，可以有效控制预应力锚索的质量，提高结构的承载能力和使用寿命。

预应力锚索施工质量控制要点1、施工前，先选择两根比较有代表性的锚索进行钻孔、注浆、张拉与锁定的试验性作业，考核施工工艺，施工设备的适应性。

2、钻孔前要认真检查钻机和孔位，并摆正钻杆倾斜角，钻机和钻头、钻杆等不有故障缺陷；钻孔时，要保证位置正确，随时调整偏差，钻杆水平方向孔距误差不应大于50mm,垂直方向孔距误差不应大于100mm。

钻孔底部的偏斜尺寸不应大于锚杆长度的3%，锚杆孔深不应小于设计长度，也不宜大于设计长度的1%；钻进后，要反复提插孔内钻杆，并用水冲洗直到出清水，再钻下节钻杆，遇有粗砂，砂卵石土层，在钻杆钻至最后一节时，应比要求深度多10~20cm，以防止粗砂、碎卵石堵塞管子。

3、锚索放入后要立即进行一次注浆，同时边注浆边拔出套管。

要控制拔管的速度，保持孔内足够的浆液压力以免塌孔；同时也要注意不要停留时间太长，以免拔不出套管。

4、锚索放入前，要认真检查其质量。

表面要除去油污和锈，不要有缺股断丝等情况，钢绞线长度偏差不得大于50mm，端部用铁丝绑扎牢靠，不得参差不齐或散架，钢绞线束外留量从挡土、结构物连线算起，外留1.5~2.0m，钢绞线与导向架要绑扎牢固，导向加间距要均匀，一般为2.0m左右，要检查注浆管有无破裂弯折堵塞，接口处理牢固等。

锚索放入时，应防止杆体扭压弯曲，注浆管宜随锚杆一同放入钻孔，注浆管头部距孔底宜为50~100mm ,杆体放入角度应与钻孔角度保持一致，杆体插入孔内深度不应小于锚杆长度的95%，杆体安放后不得随意敲击，不得悬挂重物。

5、注浆材料、水灰比及注浆压力等要严格按图纸设计要求控制，注浆液应搅拌均匀，随拌随用，要在浆液初凝前用完，并严防石块、杂物混入浆液，注浆作业开始和中途停止时间较长，再作业时宜用水或水泥浆润滑注浆泵及注浆管路，当孔口溢水浆液或排气管停止排气时，可停止注浆，浆体硬化后不能充满锚固体时，应进行补浆专人认真细致做好注浆记录。

注浆后自然养护不小于7天，待强度达到设计强度等级的70%以上，绐可进行张拉工艺，在灌浆体缰硬前，不能承受外力或由外力引起的锚杆移动。

质量教育培训记录表锚索施工安全质量控制要点一、锚索施工工序图二、质量控制流程1、钻孔(1）钻孔方法采用YXZ—90A型全液压锚固工程钻机，配备高风压潜孔锤钻孔，电动高风压空压机供风。

根据地层的变化,随时调整钻孔参数和钻孔工艺，以提高工效.（3)钻孔孔径1000KN锚索钻孔孔径为Φ120mm，1800KN钻孔孔径严格按照设计要求控制，同一孔径钻至设计孔深.（4）钻孔孔深钻孔深度允许偏差0~+200mm，孔内残留物不超过10cm。

（5）孔斜控制钻进过程中采用测斜仪控制斜度,及时测斜、纠偏，施工过程中按每进尺10m测斜一次，钻孔完毕再进行一次全孔测斜。

1）钻孔入口倾斜度及方位角偏差不得大于±1o.2）钻孔终孔孔轴偏差不得大于孔深的2%,有特殊要求时其孔斜偏差不得大于1％。

为保证钻孔孔向、孔斜符合设计要求，在钻孔施工中应做好以下几项工作：1)开钻前采用地质罗盘反复校正钻孔孔向及倾角,确保开孔角度满足要求。

2）校正钻孔孔向及倾角后将钻机固定，防止在施工平台上发生位移,保证钻机稳固、周正、水平。

3)开始钻孔时,技术质检人员必须反复的对钻机进行检查，并加强孔口段钻孔孔斜检查,发现问题及时纠偏。

4）钻进时，尽量使用长的钻具.5）在钻进过程上，要正确地控制钻进压力、转速的关系，特别是孔口段采用低压、慢速进行造孔施工.在钻孔较深或钻具超过一定重量时，还需考虑减压或负压钻进措施。

（6）钻孔冲洗钻孔完毕,利用有压风进行冲洗，直至孔内岩屑清洗干净为止，孔内残留物不超过10cm，并做好孔口保护。

（8)特殊情况处理在钻孔过程中，如遇岩体破碎、漏风、卡钻等难以钻进时，立即停止钻进，应改进钻孔工艺，采取跟管钻进或对岩体进行预固结灌浆等措施处理，以提高在破碎带内造孔孔壁的稳定性及钻孔工效.1）固结灌浆采用纯压式，灌浆压力0.3～0.5Mpa，浆液比级0。

35:1～0。

4:1，采用全孔一段灌浆，特殊情况下可适当缩减或加长，灌浆结束标准：流量≤1L/min,屏浆10 min；灌浆中若遇地层破碎、吃浆量较大时，则灌一定量的水泥浆液后改用砂浆注浆机灌浆水泥砂浆，之后再采用纯水泥浆进行屏浆.2)如果在灌浆过程中发现严重串孔、冒浆、漏浆不起压，应根据具体情况采取嵌缝、低压、浓浆、限流、限量、间歇灌浆、灌水泥砂浆等方法进行处理，若仍难以解决，应及时通知监理工程师、设计单位共同研究处理。
