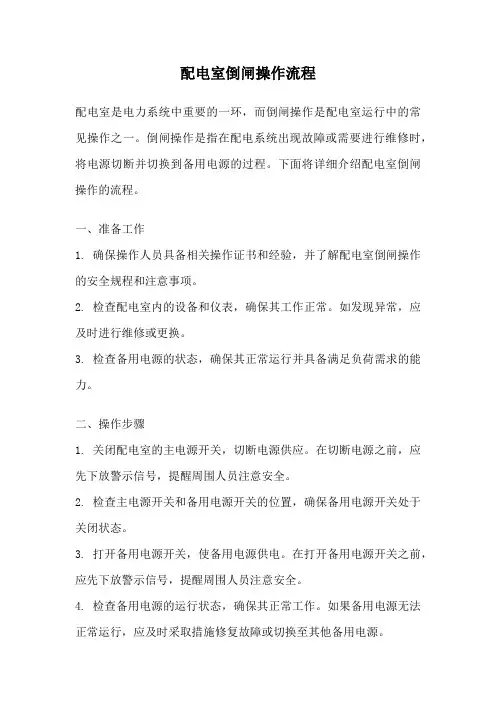

配电室倒闸操作流程配电室是电力系统中重要的一环，而倒闸操作是配电室运行中的常见操作之一。

倒闸操作是指在配电系统出现故障或需要进行维修时，将电源切断并切换到备用电源的过程。

下面将详细介绍配电室倒闸操作的流程。

一、准备工作1. 确保操作人员具备相关操作证书和经验，并了解配电室倒闸操作的安全规程和注意事项。

2. 检查配电室内的设备和仪表，确保其工作正常。

如发现异常，应及时进行维修或更换。

3. 检查备用电源的状态，确保其正常运行并具备满足负荷需求的能力。

二、操作步骤1. 关闭配电室的主电源开关，切断电源供应。

在切断电源之前，应先下放警示信号，提醒周围人员注意安全。

2. 检查主电源开关和备用电源开关的位置，确保备用电源开关处于关闭状态。

3. 打开备用电源开关，使备用电源供电。

在打开备用电源开关之前，应先下放警示信号，提醒周围人员注意安全。

4. 检查备用电源的运行状态，确保其正常工作。

如果备用电源无法正常运行，应及时采取措施修复故障或切换至其他备用电源。

5. 检查配电室内的设备和仪表，确保其与备用电源连接正常。

6. 打开配电室的分支电源开关，使供电回路恢复正常。

在打开分支电源开关之前，应先下放警示信号，提醒周围人员注意安全。

7. 监测供电回路的电流和电压，确保其稳定在正常范围内。

8. 检查配电室内的设备和仪表，确保其正常运行。

三、安全措施1. 在进行倒闸操作前，应确保操作人员全面了解倒闸操作的风险和安全规程，并严格按照规程操作。

2. 在倒闸操作过程中，应注意与配电室内其他设备和仪表的连接，确保操作的连贯性和安全性。

3. 如出现紧急情况或异常情况，应立即停止操作，并及时报告上级或相关部门。

4. 在操作过程中，应随时关注供电回路的电流和电压的变化，确保其稳定在正常范围内。

5. 在倒闸操作完成后，应检查配电室内设备和仪表的工作状态，确保其正常运行。

四、操作记录1. 在进行倒闸操作前，应编制操作方案，并记录相关操作步骤和参数。

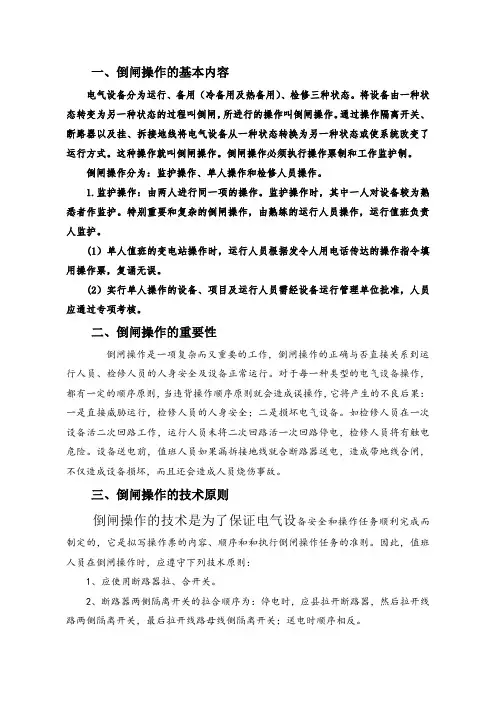

一、倒闸操作的基本内容电气设备分为运行、备用（冷备用及热备用）、检修三种状态。

将设备由一种状态转变为另一种状态的过程叫倒闸，所进行的操作叫倒闸操作。

通过操作隔离开关、断路器以及挂、拆接地线将电气设备从一种状态转换为另一种状态或使系统改变了运行方式。

这种操作就叫倒闸操作。

倒闸操作必须执行操作票制和工作监护制。

倒闸操作分为：监护操作、单人操作和检修人员操作。

1.监护操作：由两人进行同一项的操作。

监护操作时，其中一人对设备较为熟悉者作监护。

特别重要和复杂的倒闸操作，由熟练的运行人员操作，运行值班负责人监护。

(1）单人值班的变电站操作时，运行人员根据发令人用电话传达的操作指令填用操作票，复诵无误。

(2）实行单人操作的设备、项目及运行人员需经设备运行管理单位批准，人员应通过专项考核。

二、倒闸操作的重要性倒闸操作是一项复杂而又重要的工作，倒闸操作的正确与否直接关系到运行人员、检修人员的人身安全及设备正常运行。

对于每一种类型的电气设备操作，都有一定的顺序原则，当违背操作顺序原则就会造成误操作，它将产生的不良后果：一是直接威胁运行，检修人员的人身安全；二是损坏电气设备。

如检修人员在一次设备活二次回路工作，运行人员未将二次回路活一次回路停电，检修人员将有触电危险。

设备送电前，值班人员如果漏拆接地线就合断路器送电，造成带地线合闸，不仅造成设备损坏，而且还会造成人员烧伤事故。

三、倒闸操作的技术原则倒闸操作的技术是为了保证电气设备安全和操作任务顺利完成而制定的，它是拟写操作票的内容、顺序和和执行倒闸操作任务的准则。

因此，值班人员在倒闸操作时，应遵守下列技术原则：1、应使用断路器拉、合开关。

2、断路器两侧隔离开关的拉合顺序为：停电时，应县拉开断路器，然后拉开线路两侧隔离开关，最后拉开线路母线侧隔离开关；送电时顺序相反。

3、厂用变电器送电操作：①对于分级绝缘的变压器停送电时，均应先合上变压器中性点倒闸，这样做主要是因为分级绝缘的变压器是按相电压设计的，绝缘较低，为防止操作过电压对变压器绝缘的威胁，变压器停送电操作过程中，均应将中性点隔离开关合上。

倒 闸 操 作目录C o n t e n t s 01倒闸操作的目的02接线方式介绍03一些特殊设备的操作04存在问题01倒闸操作的目的倒闸操作设备检修事故、异常(缺陷)处理系统方式调整操作任务公司生产计划安排的停电工作调度下达的临时操作指令运维班班站长下达的操作指令现场操作依据操作票逐条执行禁止跳相漏项规范操作禁止解锁操作操作票及记录根据停电计划或操作指令编制应规范填写填写纸质记录或PMS系统记录检查及总结操作结束后检查系统方式与调控中心进行核对总结操作过程中的问题注意事项02接线方式介绍单母或双母接线方式3/2接线方式特殊接线3/2接线方式单母接线方式单母分段接线方式1、110kV 单母线分段带分段断路器的接线，在停母线时应先停变压器、再停线路，最后停分段断路器。

送电时顺序相反2、35kV、10kV 单母线分段带分段断路器的接线，在停母线时应先停分段断路器、 再停出线线路、最后变压器。

送电时顺序相反。

3、单母分段无分段断路器的接线，母线分段隔离开关在两段母线上所有元件均停 运后 方可拉开。

母线送电时，应先合上母线分段隔离开关。

单母分段接线方式（内桥）优点：出线的切除和投入比较方便，运行灵活性好，还可采用备用电源自投装置；缺点：变压器检修或故障时，要停掉一路电源和桥断路器，并且把变压器侧隔离开关拉开，然后再根据需要投入线路断路器，步骤较多，继电保护装置也较复杂。

停送主变操作：内桥接线变压器停送电时，拉合变压器隔离开关前应检查相关两个断路器确在断开 位置。

单母分段接线方式（外桥）优点：变压器在检修时，操作较为简便，继电保护回路也较为简单。

缺点：主变压器断路器的电气设备发生故障时，将造成系统大面积停电；此外，线路倒电源操作时，需先停变压器，对电力系统而言，运行的灵活性差。

线路操作：外桥接线方式的变电站线路停送电时，拉合线路隔离开关前应检查相关两个断路器 确在断开位置。

双母接线方式1、母线倒闸操作前，应考虑对母差保护的影响和二次回路相应的切换，各组母线电源与负荷分布是否合理，应避免在母差保护退出的情况下进行母线倒闸操作。

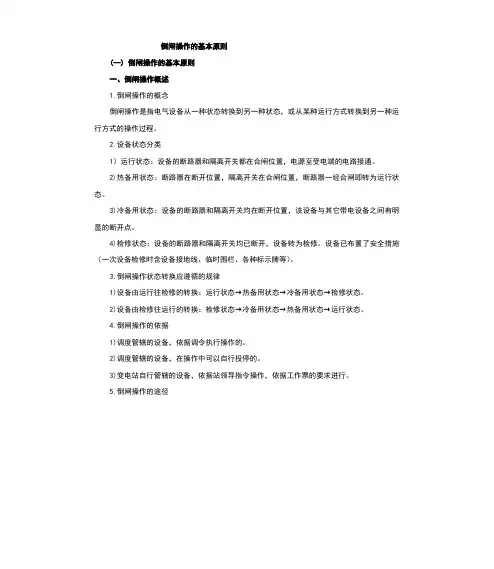

倒闸操作的基本原则(一) 倒闸操作的基本原则一、倒闸操作概述1.倒闸操作的概念倒闸操作是指电气设备从一种状态转换到另一种状态，或从某种运行方式转换到另一种运行方式的操作过程。

2.设备状态分类1）运行状态：设备的断路器和隔离开关都在合闸位置，电源至受电端的电路接通。

2)热备用状态：断路器在断开位置，隔离开关在合闸位置，断路器一经合闸即转为运行状态。

3)冷备用状态：设备的断路器和隔离开关均在断开位置，该设备与其它带电设备之间有明显的断开点。

4)检修状态：设备的断路器和隔离开关均已断开，设备转为检修。

设备已布置了安全措施（一次设备检修时含设备接地线、临时围栏、各种标示牌等）。

3.倒闸操作状态转换应遵循的规律1)设备由运行往检修的转换：运行状态→热备用状态→冷备用状态→检修状态。

2)设备由检修往运行的转换：检修状态→冷备用状态→热备用状态→运行状态。

4.倒闸操作的依据1)调度管辖的设备，依据调令执行操作的。

2)调度管辖的设备，在操作中可以自行投停的。

3)变电站自行管辖的设备，依据站领导指令操作，依据工作票的要求进行。

5.倒闸操作的途径1)就地操作，如隔离开关。

2)遥控操作。

3)程序操作。

6.倒闸操作的分类1)监护操作。

2)单人操作。

(1）依据电话指令填票，复诵无误。

(2）设备和人员应经批准、考核。

3)检修人员操作(1）经考试合格、批准的，可进行检修设备的拉合。

(2）接、发令程序和要求须经总工审定、批准。

二、倒闸操作的项目及要求1.倒闸操作的项目1）电力线路的倒闸操作；2）电力变压器的倒闸操作；3）母线的倒闸操作；4）电网合环和解列的倒闸操作；5）改变变压器中性点运行方式；6）电力电容器、电抗器的倒闸操作；7）电压互感器的倒闸操作；8）所用变的倒闸操作；9）继自装置的切换。

2.倒闸操作的要求1）值班人员应经过安全教育、技术培训，熟悉业务和有关规程制度，经考试合格，并经主管领导批准方能担当操作人、监护人或受令人。

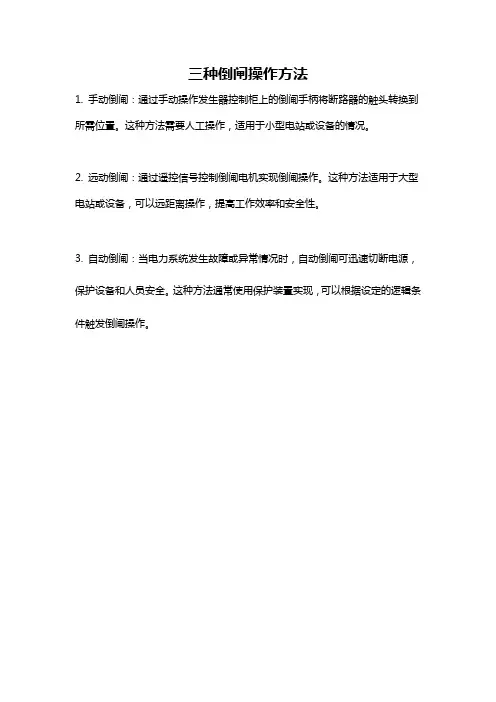

三种倒闸操作方法
1. 手动倒闸：通过手动操作发生器控制柜上的倒闸手柄将断路器的触头转换到所需位置。

这种方法需要人工操作，适用于小型电站或设备的情况。

2. 远动倒闸：通过遥控信号控制倒闸电机实现倒闸操作。

这种方法适用于大型电站或设备，可以远距离操作，提高工作效率和安全性。

3. 自动倒闸：当电力系统发生故障或异常情况时，自动倒闸可迅速切断电源，保护设备和人员安全。

这种方法通常使用保护装置实现，可以根据设定的逻辑条件触发倒闸操作。

倒闸操作的基本原则及注意事项一、倒闸操作的相关概念二、倒闸操作的基本内容三、倒闸操作的基本原则四、倒闸操作的注意事项五、倒闸操作票的规范填写一、倒闸操作的相关概念(一).倒闸操作：当电气设备由一种状态转换到另一种状态或改变电力系统的运行方式时，需要进行一系列的操作，这种操作叫做电气设备的倒闸操作。

(二).电气设备的状态:有四种:运行、热备用、冷备用、检修四种状态（1）运行状态：指设备的断路器及隔离开关都在合闸位置，将电源及受电端间的电路接通（包括辅助设备：如电压互感器、避雷器等）(2)热备用状态：指设备的断路器在断开位置，而隔离开关在合闸位置，断路器一经合闸，电路即接通转为“运行状态”。

（3）冷备用状态：是指设备的断路器及隔离开关均在断开位置。

其显著特点是该设备与其它带电部分之间有明显的断开点。

(4)检修状态：是指设备的断路器及隔离开关均已断开，检修设备两侧装设了保护接地线（或合上了接地隔离开关），并悬挂了工作标示牌，安装了临时遮拦等。

5)并列—系指发电机或部分系统运行同期合闸（包括母线并列）。

6)解列—发电机或局部系统与主系统断开。

7)合环：是指在电力系统电气操作中将线路、变压器或断路器串构成的网络闭合运行的操作。

8)解环:指在电力系统电气操作中将线路、变压器或断路器串构成的闭合网络断开运行的操作。

二、倒闸操作的基本内容(一)倒闸操作的基本内容简单的说就是：(1)拉开或合上断路器和隔离开关拉开或合上接地刀闸（拆除或挂上接地线）（3）装上或取下控制回路、合闸回路、电压互感器回路的熔断器（4）投入或停用某些继电保护和自动装置及改变其整定值（5）改变变压器或消弧线圈的分接头我们常用到的操作必须填写电气倒闸操作票的就是：高压断路器的停、送电操作（包括高压电动机停、送电的操作）；低压系统母线停、送电或运行方式的改变；UPS、EPS、直流屏的停、送电操作或电池充放电试验操作；带手动旁路的变频器停、送电操作；以及操作步骤在两步以上，并且两步操作步骤一旦反次序操作就可能引起事故或可能影响设备正常运行的其他电气操作。

倒闸操作方法讲解
倒闸是指将断路器的运行机构从合闸位置拉到分闸位置，使得断路器打开刀闸，断开电路。

倒闸操作是非常重要的安全操作，以下是倒闸操作方法的讲解：
1. 确认电路状态：在进行倒闸操作之前，首先要确认电路处于断开状态，并且没有电流流过。

2. 确认环境安全：在进行倒闸操作时，要确保周围环境没有任何危险，如电气设备的故障或漏电等。

3. 确认断路器位置：确认断路器的位置，确保断路器处于合闸状态。

4. 操作断路器：将断路器的操作杆从合闸位置拉到分闸位置，这样就完成了倒闸操作。

5. 确认断路器位置：确认断路器已经完全处于分闸状态，打开刀闸，电路已经完全断开。

6. 完成倒闸操作：确认电路已经完全分闸后，即可完成倒闸操作。

在进行倒闸操作时，一定要按照标准操作程序进行，严格遵守操作规定，确保操作的安全性和可靠性。

在需要倒闸操作时，如果不清楚具体操作流程，一定要寻
求专业人员的指导和帮助。

倒闸操作的步骤和注意事项一、倒闸操作制度及有关规定1、倒闸操作制度倒闸操作是一项十分复杂、重要的工作。

为了防止误操作事故的发生，保证电力系统的安全生产，经济运行，电气运行人员应严格遵守倒闸操作制度及有关方面的规定。

倒闸操作制度主要强调以下几个方面：（1）、操作指令的发受：属于系统调度管辖的设备，由系统值班调度员发令操作，且一个操作指令只能由一个值班调度员下达，每次下达操作指令，只能给一个操作任务，只有变电所的副值班员以上的当班人员，才能接受调度的操作指令，同时，必须履行一定的发、受令程序。

（2）、倒闸操作票的填写：倒闸操作前，必须根据调度下达的命令票的要求，按安全规程、现场规程和典型操作票，将操作项目按先后顺序填写成倒闸操作票，按调度命令的项目和顺序逐项操作。

（3）、操作的监护：这是防止误操作事故发生的较后关卡，无论是简单操作或复杂操作，正常操作时都必须有合格的监护人进行监护。

操作时，监护人应与操作人一起校对设备名称和编号，并始终认真监视操作人的每一个动作，发现错误，立即纠正。

2、倒闸操作的有关规定（1）倒闸操作至少有两人进行，一人操作，一人监护。

监护人应由比操作人职务高一级的人员担任，一般可由副值班员操作，正值班员监护。

较为复杂的操作由正值班员操作，值班长监护。

特别复杂的操作，应由值班长操作，站长或技术负责人监护。

（2）、操作中发生疑问时，应立即停止操作，并向值班长或调度员询问清楚，不得擅自更改操作顺序和内容。

（3）操作中一定要按规定，使用合格的安全用具（如验电器、绝缘棒等），操作人员应穿工作服、绝缘鞋（雨天穿绝缘靴），在高压配电装置上操作时，应戴安全帽。

（4）雷雨时禁止进行倒闸操作。

（5）操作时，操作人员一定要集中精力，严禁边操作边闲谈或做与操作无关的事，非参与操作的其它值班人员，应加强监护，密切注视设备运行情况，做好事故预想，必要时提醒操作人员。

（6）、为避免误操作的发生，除紧急情况及事故处理外，交接班时一般不要安排倒闸操作，条件允许时，重要的操作应尽可能安排在负荷低谷时进行，以减少误操作时对电网的影响。

倒闸操作知识点一、知识概述《倒闸操作》①基本定义：倒闸操作简单说就是改变电气设备的运行状态。

比如把正在运行着的设备停下来，或者把原本停止的设备启动运行，又或者改变设备的连接方式，像从这条线路连接切换到另一条线路连接等。

就好比你家里调整电器的连接方式，只不过这是在电力系统里更为复杂、规模更大的操作。

②重要程度：在电力系统学科里可太重要了。

要是操作不好，小了可能就影响一部分用户用电，大了能让整个电力系统出大故障。

③前置知识：起码要懂得各种电气设备的基本工作原理，像断路器、隔离开关怎么工作的。

还得知道简单的电力电路知识，不然都不知道电是怎么流的，还咋变状态呢。

④应用价值：实际变电站的正常运行就靠它呢，还有电网的检修、故障处理的时候也得进行倒闸操作。

比如说有段线路出问题了，要检修，那就要通过倒闸操作把那段线路停下来，这就涉及很多设备状态的改变。

二、知识体系①知识图谱：在电力系统这门学科里，倒闸操作就像是一个枢纽环节。

它和电力系统的运行、调度、安全监控等都有紧密的联系。

②关联知识：和电气设备知识联系密切，像不同型号设备的操作特性。

还和电力系统的保护知识有关，倒闸操作不好可能触发保护装置，也可能需要配合保护装置动作来进行操作。

③重难点分析：- 掌握难度：难就难在操作顺序必须特别准确。

一旦顺序错了，可能产生电弧，烧坏设备都是小事，引发大事故就完蛋了。

按我的经验，这个顺序要记熟可不容易，得一点一点理解为什么这么个顺序。

- 关键点：电气设备的状态判断准确是关键。

每操作一步，设备到底是不是到了预想的状态太重要了。

我之前见一个新手，以为设备已经停止运行了，实际还在通电，差点就出大事故。

④考点分析：- 在考试中的重要性：比重还挺大的。

无论是电力系统基础考试还是变电站运行相关的考试，倒闸操作都必考。

- 考查方式：有考操作顺序的选择题，还有让你分析某种状态下如何进行倒闸操作的简答题，在实际操作考试里更是重点考查项目。

三、详细讲解【方法技能类】①基本步骤：- 首先得接受操作命令，这个命令是调度那边或者上级领导下达的。

倒闸操作的基本原则倒闸操作的基本原则：倒闸操作的定义倒闸操作就是将电气设备从一种运用状态转变到另一种运用状态的过程。

包括：1、为适应电力系统运行方式改变的需要，而必须进行的拉、合开关、刀闸、高压熔断器等一次设备的操作；2、为适应一次设备运行状态的改变，继电保护及自动装置等二次设备的操作倒闸：电气设备从一个状态变化到另一个状态。

设备状态1.运行状态：设备的开关及其两侧的刀闸各有一组在合闸位置（所连接的避雷器、电压互感器无特殊情况均应投入）。

2.热备用状态：设备的开关在断开位置，两侧的刀闸各有一组在合闸位置。

3.冷备用状态：设备的开关、刀闸均在断开位置，包括变压器的中性点刀闸应在断开位置。

4、检修状态：设备的开关、刀闸均在断开位置，并已装设接地线（或合上接地刀闸），开关和刀闸的操作电源已断开，必要时解除相关继电保护的压板。

电压互感器（PT）1.PT与其所连接的母线、线路、发电机（也有个别变压器或联变）应视为一体，这些设备的综合指令已规定了PT的相应状态。

2.对有刀闸的PT可以单独操作，可用“运行”、“冷备用”、“检修”等三种状态。

3.PT的操作指令包括将二次负荷转移或恢复，如果不能够转移的，对有关保护的变动应另下指令。

4.PT与连接设备一起检修的指令，可以同条下达。

保护三种状态1、经重合闸跳闸；2、直跳；3、信号。

综合重合闸三种状态1. 综重——即综合重合闸状态；2. 单重——即单相重合闸状态；3. 三重——即三相跳闸三相重合状态（我省目前220千伏使用为单相故障三相跳闸三相重合）。

一般三相重合闸二种状态1.无压——无压检定重合闸；2.同期——检查同期重合闸。

填入操作票的项目1.拉合的设备（断路器、隔离开关、接地刀闸等），验电，装拆接地线，安装和拆除控制回路或电压互感器的熔断器，切换保护回路和自动化装置及检验是否确无电压等；2.拉合设备（断路器、隔离开关、接地刀闸等）后检查设备的位置；3.进行停、送电操作时，在拉、合隔离关开和手车式开关拉出、推入前，检查断路器确在分闸位置；4.在进行倒负荷或解、并列操作前后，检查相关电源运行及负荷分配情况；5.设备检修后合闸送电前，检查送电范围内接地刀闸已拉开，接地线已拆除。
