光纤复合低压电缆及接入网应用

电力通信“四网融合”技术应用摘要：智能电网的出现可以说是技术进步和经济发展的必然产物，其所具有的诸多优势都能够提升供电稳定性，因而值得我们进行研究。

关键词：电力通信；四网融合；技术；应用引言目前电网企业已经与移动、电信等运营商合作，在此基础上推出相应的服务机制，其中有无线电力抄表、路灯控制、设备监控、负荷管理、智能巡检以及移动信息化管理。

通过“互联网+广电网+电信网+电网”融合技术的应用，满足了电力配网通信业务的需求，同时融合了电信、移动、联通和广电的运营业务，减少了重复投资，实现了通信资源共享，也为电力远程抄表、配网自动化等奠定基础。

1电力通信在智能电网中的应用作用1.1促进智能化光纤通信网络的构建运行的光纤通信网络实际上是一种传输类的通信网络，是能够自动交换的一种网络形式，和电子通信技术不同的是，智能化光纤通信系统具有更加突出的使用效果。

用户端的动态结构可以发出业务需求，并且通过信号传输设备传达信号命令，且要根据自动化对网络通信进行传输，从而保证电力通信的实现。

借助智能化功能齐全的光纤通信网络，实现网络信息传播的传输速度，减少用户等待的时间。

1.2为智能电网运用提供接入网在运营的智能电网中加入用户端连接部分，可以获取到更加多样化更加复杂精准的选择方案，具体来说就是可以借助信息进行通信并且和电力用户进行沟通。

一般来说为保证接入效果，最终接入的都是以PLC技术为基础的电力信息通道，从根本上解决智能电网的实际使用效果。

1.3为其提供生产运行服务保障服务现阶段我国的智能电网普遍存在双向使用和高效率进步的特征，是一种新型的极具研究价值的通信网络，在高科技的应用之下工作人员可以结合现代测量技术和传感技术，对电力通信技术以及智能电网的情况进行判断。

利用电力信息系统则能够从根本上提升智能电网的运行效果，确保它能够在复杂的条件下顺利的运行并且为人民群众的生产生活提供高效支持。

除此之外，在不远的未来电力通信技术必然会迎来新的进步，构建出来的智能电网的稳定性也必然会有所提升，这能够解决过去用电网络中存在的一些弊端，让用户能够拥有足够的时间去应对电力通信出现的问题，真正让数据管理和电力网络进行结合和统一，保证管理效果和运营效果，为促进智能电网的发展提供强有力的基础。

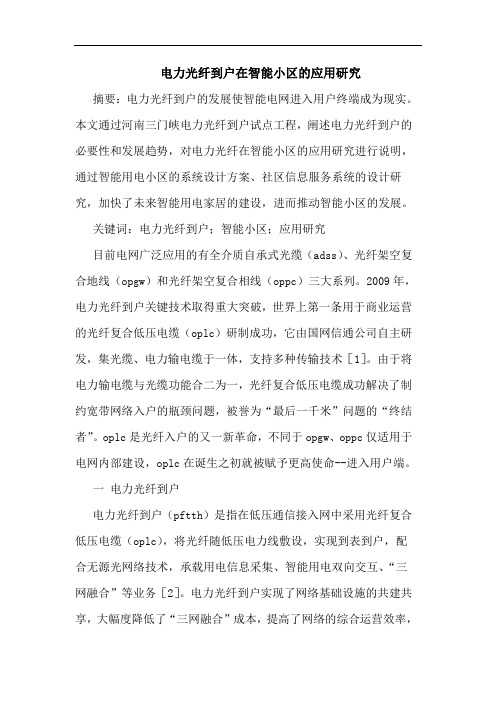

电力光纤到户在智能小区的应用研究摘要：电力光纤到户的发展使智能电网进入用户终端成为现实。

本文通过河南三门峡电力光纤到户试点工程，阐述电力光纤到户的必要性和发展趋势，对电力光纤在智能小区的应用研究进行说明，通过智能用电小区的系统设计方案、社区信息服务系统的设计研究，加快了未来智能用电家居的建设，进而推动智能小区的发展。

关键词：电力光纤到户；智能小区；应用研究目前电网广泛应用的有全介质自承式光缆（adss）、光纤架空复合地线（opgw）和光纤架空复合相线（oppc）三大系列。

2009年，电力光纤到户关键技术取得重大突破，世界上第一条用于商业运营的光纤复合低压电缆（oplc）研制成功，它由国网信通公司自主研发，集光缆、电力输电缆于一体，支持多种传输技术［1］。

由于将电力输电缆与光缆功能合二为一，光纤复合低压电缆成功解决了制约宽带网络入户的瓶颈问题，被誉为“最后一千米”问题的“终结者”。

oplc是光纤入户的又一新革命，不同于opgw、oppc仅适用于电网内部建设，oplc在诞生之初就被赋予更高使命--进入用户端。

一电力光纤到户电力光纤到户（pftth）是指在低压通信接入网中采用光纤复合低压电缆（oplc），将光纤随低压电力线敷设，实现到表到户，配合无源光网络技术，承载用电信息采集、智能用电双向交互、“三网融合”等业务［2］。

电力光纤到户实现了网络基础设施的共建共享，大幅度降低了“三网融合”成本，提高了网络的综合运营效率，特别在节能环保方面优势明显，可为居民降低能耗25%至30%，是构建节约型社会的重要手段。

通过电力光纤到户试点工程，探索智能小区、智能家居建设是提高社会信息化水平的有效途径。

1 电力光纤到户的必要性（1）目前我国电力系统已建成世界上最大的、先进可靠的电力专用光纤通信网络。

但总体上又呈现“骨干网强、接入网弱”、“高端强，低端弱”的态势，110kv以上骨干网基本实现100%光纤化；35kv及10kv中压配电网仅仅50%光纤化；电网“最后一公里”的380v及220v用户接入网光纤化率极低。

1.与现有电网相比，智能电网体现出(A)的显著特点。

A、电力流、信息流和业务流高度融合B、对用户的服务形式简单、信息单向C、电源的接入与退出、电能量的传输等更为灵活D、以上都不是2. （微电网）是由分布式发电系统、储能系统和负荷等构成，可同时提供电能和热能的网络。

A.独立电网B.公共电网C.智能电网D.微电网3.智能电网是( )和( )发展的必然选择。

(C)A、电网技术；自然环境B、科学技术；社会经济C、电网技术；社会经济D、科学技术；自然环境4.智能电网将使人们的生活(A)。

A、更便捷、更低碳、更经济B、更便捷、更舒适、更经济C、更舒适、更低碳、更经济D、更便捷、更舒适、更低碳5.坚强智能电网的体系架构包括(D)四个部分。

A、电网基础体系；技术支撑体系；发电侧业务体系；标准规范体系B、电网基础体系；技术支撑体系；智能应用体系；标准评估体系C、电网基础体系；复合通信支撑体系；智能应用体系；实验认证体系D、电网基础体系；技术支撑体系；智能应用体系；标准规范体系6.坚强智能电网建设第一阶段主要开展了两批共()类试点工程建设，和()个研究中心建设。

(C)A、18；2B、20；2C、21；4D、24；47.智能发电主要涉及(C)等技术领域。

A、可再生能源；新能源；大容量储能应用B、常规能源；可再生能源；清洁能源C、常规能源；清洁能源；大容量储能应用D、新能源；清洁能源；大容量储能应用8.目前比较成熟且广泛应用的是晶硅类电池。

多晶硅比单晶硅转换效率()，价格()。

(A)A、低；便宜B、低；贵C、高；便宜D、高；贵9.风光储输联合示范工程是在我国风能和太阳能资源丰富的(B)地区，建设集成风电、光伏和储能系统的联合示范电站。

A、吉林白山B、河北张家口C、湖北大悟10.柔性交流输电技术是在传统交流输电的基础上，将()与()相结合。

(A)A、电力电子技术，现代控制技术B、输电技术，现代控制技术C、电力电子技术，输电技术D、输电技术，控制潮流11.目前，由华北、浙江公司开展的是(500kV)输电线路直升机智能巡检。

OPLC光纤复合低压电缆技术及应用□葛树国【摘要】目前，我国电信网、广电网、互联网三网的通信系统电缆网路是各自独立的，新建小区到住户三网线缆的安装、及运营是各自独立的，小区到住户的低压供电系统采用0．4/0．22kV普通电力电缆，为了整合网络资源，实现网络基础设施的“共建共享”，避免多个运营商所属的多种运营管理，节约金属、塑料管道等资源，节省国家建设投资，随着国家电网发展智能电网的实施，利用OPLC光纤复合低压电缆可将小区到住户的低压电力网与电信网、广播电视网、互联网等有机融合成“四网融合”。

【关键词】技术应用；四网融合；网络共建；资源整合【作者简介】葛树国，男，顺德电力设计院有限公司高级工程师一、OPLC光纤复合低压电缆结构OPLC光纤复合低压电缆（见图1），是将光纤复合在低压（0．4kV）电缆中，使电缆在进行电力传输的同时兼具光纤通信的功能。

OPLC光纤复合低压电缆是电力特种光缆的一种，主要适用于0．6/1kV及以下电压等级，是解决低压配网、用户网所需要的先进、可靠通信介质。

具有高可靠性、长寿命、与用电线路通用廊道等优点，作为电力光纤到户的主要传输质，将是未来信息高速公路的基石。

二、OPLC技术应用（一）在住宅小区的电力、通信系统的连接应用（图2）。

对于新建小区将直接使用OPLC。

利用OPLC可以免去其它电信、电视线缆的安装，小区的OPLC电缆连接，从安装区域3.下卧层受到的压力为：p z +pcz=74．2+67．2=141．4kPa4.垫层底面处土层（第②、③层）的地基承载力特征值按下式修正：f az =fak+ηd*γm（d－1．5）式中：faz－修正后的地基承载力特征值（kPa）；fak－地基承载力特征值取105kPa；ηd－深度修正系数，1．0；γm－垫层底面以上土的加权平均厚度，19．2kN/m3；d－下卧层顶面埋深，3．5m。

代入上式，计算结果faz=143．4kPa第②、③层土经深度修正后的承载力特征值为143．4 kPa，大于141．4kPa，故下卧层承载力满足设计要求。

光电复合缆的结构及应用作者：尹锋雷来源：《中国新通信》2013年第01期由于光传输和电能传输属于两种不同类型的传输方式，传输过程中也不会发生相互干扰，而光电复合光缆却能同时解决设备用电及信号传输的问题，因而其应用是比较广泛的。

一、光电复合缆的结构光电复合低压电缆（简称光电复合缆）因其功能的多样性，决定了电缆结构的复杂性，但只要有合理的结构设计就可以更好地实现和满足复合缆的功能，并在符合制造标准的同时降低制造成本，实现效益的最大化。

复合缆的结构通常由层绞式结构的缆芯和护层两大部分构成，其中，护层又包括护套和外护层，后者按需要可有可无。

1.1 缆芯结构缆芯是光电复合缆的主要部件，包括了中心加强构件、含松套光纤光单元、填充绳、馈电线，还有包带、内垫层、扎纱及非金属辅助加强部件等部分构成。

各主要部件的构成及作用如下：（1）中心加强件。

在缆芯的中间增加一根强度很高单圆的磷化钢丝或不锈钢丝，以增强缆的硬度和强度，目的是用来适合架空敷设方式。

如果有必要的话，可以往金属加强构件的外层加制一层由塑料材料制备的保护层。

聚合物塑料具有绝缘高电阻及其非常高电压击穿强度等特性符合商业化要求。

在把光电复合缆直接接入用户端时，我们必须考虑到使用情况的各种影响因素，中间加强部件应由不含金属的材料组成最好。

（2）馈电线。

馈电线作为光电复合缆重要组成的电单元，馈电线的导体截面设计必须根据传送的距离、供电的电压、以及被供电设备、仪器所消耗的功率总和等三者的要求必须合理设计、选择。

城市居民区的低压电网供电的电压一般为直流电压48 V或交流电压220 V，输送电能的距离均小于两千米，大部分都采用的是三相四线制。

馈电线导体的载流能力必须满足在正常工作条件下，升温不明显，以确保光纤传输性能不受到影响。

除此之外，因光纤复合缆中含光纤单元，又是直接进入用户的，所以在低压电缆的馈电线载流量设计时是很关键的。

（3）光纤。

因为光电复合缆中包含了光单元部件，可以让电力传输与光通信得到了有效的融合。

阐述光纤复合低压电缆的制造技术1 概述光纤复合低压电缆（OpticalFiberCompositeLow-VoltageCable，简称OPLC）是一种同时具有电能传输与光通信传输的复合电缆，通过电缆绝缘单线与光单元的不同组合，实现了智能电表到户，配合无源光网络技术，承载用电信息采集、智能用电双向交互、多网融合等业务。

随着国家电网“三网融合”工程项目的不断推进。

将通过实施电力光纤等智能电网工程，使电网与电信网、广播电视网、互联网等进行有机融合。

2 光纤复合低压电缆的主要特性和用途2.1 产品特点OPLC是将电力电缆和光缆通过工艺的手段结合在一起，其最大的特点是融合了光纤通信和电力传输的功能，速度快、传输容量大、衰减小，具有优良的传输性能、优异的机械性能和电气性能。

OPLC是在通信接入网中将光纤随低压电力线进行集成敷设，融合了光纤通信与电力传输的功能，集光纤和电力输配电缆于一身，避免二次布线，节约大量的金属、管道、塑料等资源，可有效降低施工、网络建设等费用，是目前性价比最高的“最后一公里”接入方案。

OPLC产品具有多路光纤，除了电网光通信自身需求外，还能分别为电信和广电运营商提供用户通路，相互独立、互不干扰。

其衰减系数在使用波长为1310nm时，衰减系数不大于0.36dB/km；使用波长为1550nm时，衰减系数不大于0.22dB/km。

2.2 主要用途本产品适用于额定电压0.6/1kV及以下线路中，供输配电能与光通信之用，可以广泛应用在智能社区、智能建筑、智能交通、智能家庭等各个领域。

3 光纤复合低压电缆的结构与设计OPLC是将光单元和电力电缆绝缘线芯通过工艺的手段绞合成缆在一起的过程，电缆的导体和绝缘的优劣等对性能的影响是很严重的，而光单元的传输特性主要是衰减特性，它直接影响光单元的中继距离和传输容量，光单元的使用寿命与其机械性能密切相关。

光单元的衰减包括弯曲损耗，微弯损耗和吸收损耗所产生的衰减。
