粮食的初清包括大杂扣小杂稻米加工是我国粮油工业的一个重要组成部分。
稻谷加工得到的大米，既是我国2/3人口的主要食粮，又是食品工业主要基础原料之一。
此外，稻谷加工得到的副产品有着广泛的用途。
根据稻谷籽粒的结构，稻谷加工主要由稻谷清理、砻谷及砻下物分离、碾米及成品整理三大部分组成。
一、稻谷清理稻谷在生长、收割、贮藏和运输过程中，都有可能混入各种杂质。
在加工过程中，如不先将这些杂质清除，不仅降低产品纯度、影响大米质量，而且还会影响设备的工作效率，损坏机器，污染车间的环境卫生，严重的甚至有酿成设备事故和火灾的危险。
因此，清除杂质是稻谷加工的一项重要任务。
混入稻谷的各种杂质中，以粒形、大小与稻谷相似的“并肩石”、“并肩泥”，最难清除。
清理稻谷中杂质的方法很多，主要有风选（利用稻谷与杂质之间悬浮速度的差别，借助气流除杂的方法）、筛选（根据稻谷与杂质之间宽度、厚度的不同，借助适当工作面除杂的方法）、磁选（利用磁力清除稻谷中磁性金属杂质的方法）等。
生产实践证明，“风筛结合，以筛为主”是稻谷清理的有效方法。
用于稻谷清理的主要设备有振动筛。
高速振动筛、比重去石机和磁选设备。
振动筛在碾米厂广泛用于清除稻谷中的大、小、轻杂。
高速振动筛主要用于除稗；比重去石机专门用于清理稻谷中的并肩石；而磁选设备去除混入稻谷中的金属杂质。
二、砻谷及砻下物分离用稻谷直接进行碾米，不仅能量消耗大、产量低、碎米多、出米率低，而且成品色泽差、含谷多、纯度和质量都低。
因此，除一些乡镇企业以外，碾米厂都是将经过清理去杂后的稻谷，先脱去颖壳，制成纯净的糙米，再进行碾米。
在稻谷加工过程中，去掉稻谷颖壳（俗称脱壳）的工序称为砻谷，使稻谷脱壳的机械称为砻谷机。
砻谷后的产品称为砻下物。
目前所使用的各种型式砻谷机，由于受机械和工艺性能的限制，不可能将入机稻谷一次全部脱壳。
因此，砻下物不全部是糙米，而是由尚未脱壳的稻谷、糙米及稻壳组成的混合物。
砻下物分离的目的，就是将脱壳后的糙米提取出来进行碾米，将未脱壳的稻谷送回砻谷机继续脱壳，一些副产品可根据其性质和用途不同进行分离，并加以合理利用。
比重去石机主要用于小麦、稻谷、玉米、大豆等颗粒物料的分级除杂去石。
具有去砂石、泥块性能好，能耗低，无粉尘外扬，噪音低，操作及维修方便等特点。
适用于粮油加工和种子精选。
比重去石机借助振动运动，调节气流和调节筛面倾斜度来进行粮食和砂石的分离。
设备在工作时，物料从进料斗不断进人去石筛面的中部.由于筛面的振动和穿过物料层气流的作用，使颗粒间的孔隙度增大，物料处于流化状态，促进了自动分级，比重大的石子沉人底层与筛面接触，比重小的粮食浮向上层，在重力、惯性力和连续进料的推动下，下滑到净粮出口；而比重大的石子在筛面振动系统惯性力和气流的作用下，相对去石筛面上滑，经聚石区移向精选区。
精选区的精选室由风机引进一股气流沿弧形通道向筛面前方反吹，将石子中含有的少量粮粒吹回聚石区，避免同石子同排出。
设备的规格参数介绍如下：
漯河万宜粮食机械有限公司是一家专业从事粮食制粉设备、粮食输送设备机械设备、粮食清理设备及农产品加工机械设备的生产厂家，是集产品研发，生产制造，工程设计，安装调试于一体的先进企业。
智能自动化粮仓系统一、引言智能自动化粮仓系统是一种应用先进技术和设备的系统，旨在提高粮仓管理的效率和粮食质量的保障。
本文将详细介绍智能自动化粮仓系统的功能、特点、工作原理以及应用场景。
二、系统功能1. 粮食储存管理：智能自动化粮仓系统能够实时监测粮仓内的温度、湿度、氧气含量等关键指标，并根据设定的阈值进行自动调控，确保粮食处于最佳储存状态。
2. 粮食除虫处理：系统配备了先进的除虫设备，能够对粮仓内的害虫进行有效的灭杀，保证粮食的安全和卫生。
3. 粮食检测和分选：系统可通过光学传感器对粮食进行快速检测和分选，识别出潜在的病虫害、霉变等问题，确保粮食质量。
4. 远程监控和控制：用户可以通过手机、电脑等终端设备远程监控粮仓的运行状态，并进行远程控制，实现粮仓的远程管理。
三、系统特点1. 高效节能：系统采用先进的传感器和控制技术，能够精确监测和调控粮仓内的环境参数，有效节约能源，并降低粮食损耗。
2. 智能化管理：系统具备智能化管理功能，能够根据实时数据进行智能分析和预测，提供精准的管理建议，匡助用户做出决策。
3. 安全可靠：系统采用多重安全保护措施，如火灾报警、粮仓门禁控制等，确保粮仓运行的安全可靠。
4. 灵便可扩展：系统具有良好的可扩展性，可以根据用户需求进行定制化设计和功能扩展，满足不同规模和需求的粮仓管理。
四、系统工作原理1. 数据采集：系统通过安装在粮仓内的传感器，实时采集粮仓内的温度、湿度、氧气含量等数据，并将数据传输给控制中心。
2. 数据分析与控制：控制中心对采集到的数据进行分析和处理，根据设定的阈值进行自动控制，如开启通风设备、调节湿度等。
3. 远程监控与控制：用户可以通过手机、电脑等终端设备实时监控粮仓的运行状态，并进行远程控制，如远程开启除虫设备、调整温度等。
4. 报警与维护：系统设有报警功能，当粮仓内发生异常情况时，会及时发送报警信息给用户，用户可以采取相应的维护措施。
五、应用场景智能自动化粮仓系统广泛应用于粮食储存和加工行业，主要包括以下场景：1. 粮食仓库：系统可应用于大型粮食仓库，实现对大量粮食的集中管理和控制，提高粮食质量和管理效率。
砻谷机工作原理
砻谷机是一种用于研磨小麦、大米等粮食的机械设备，其工作原理如下：
1. 预处理：将待研磨的粮食经过清洗、除杂等预处理工序，去除其中的杂质和异物。
2. 进料：将预处理后的粮食通过进料装置送入砻谷机的磨盘中。
3. 研磨：砻谷机内部有两个相对旋转的磨盘，其中一个是固定的，另一个则可以转动。
进料的粮食被夹在两个磨盘之间，由于旋转时的摩擦和冲击力，粮食颗粒与颗粒之间的外皮被磨掉，使内部的淀粉和蛋白质等物质暴露出来。
4. 分离：经过研磨后的粮食会形成不同颗粒大小的碎粒和粉末，这时通过筛网将颗粒按照大小进行分离，得到不同级别的砂粒、细粉等。
5. 收集和包装：分离后的不同级别的粉末被收集起来，然后进行包装封装，方便储存和运输。
总结起来，砻谷机的工作原理是通过磨盘间的旋转摩擦和冲击力，将粮食外皮磨掉，暴露出内部的淀粉、蛋白质等物质，并通过筛网进行分离，最终得到不同级别的粉末产品。
粮食除杂系统为了节约成本，对于含杂量较小的粮食，可以直接送入粮仓。
而对于含杂量较大的粮食，则需要经过振动筛进行清杂。
为此，我们设计了手动操作和自动控制两种方式。
在自动控制模式下，粮食会自动进入A塔，并在输送机和提升机之间进行连锁控制，以防止粮食堆积和电机重载启动。
当粮仓A塔装满时，粮食的输送会自动停止。
3、清杂进A塔自动运行：对于含杂量较大的粮食，需要经过振动筛进行清杂后再进入A塔。
在这种情况下，我们同样设计了手动操作和自动控制两种方式。
在自动控制模式下，粮食会先经过振动筛清杂，然后自动进入A塔，并在输送机和提升机之间进行连锁控制，以防止粮食堆积和电机重载启动。
当粮仓A塔装满时，粮食的输送会自动停止。
4、不清杂进B塔自动运行：对于含杂量较小的粮食，可以直接进入B塔。
在这种情况下，我们同样设计了手动操作和自动控制两种方式。
在自动控制模式下，粮食会自动进入B塔，并在输送机和提升机之间进行连锁控制，以防止粮食堆积和电机重载启动。
当粮仓B 塔装满时，粮食的输送会自动停止。
5、清杂进B塔自动运行：对于含杂量较大的粮食，需要经过振动筛进行清杂后再进入B塔。
在这种情况下，我们同样设计了手动操作和自动控制两种方式。
在自动控制模式下，粮食会先经过振动筛清杂，然后自动进入B塔，并在输送机和提升机之间进行连锁控制，以防止粮食堆积和电机重载启动。
当粮仓B塔装满时，粮食的输送会自动停止。
6、指示灯监控：为了方便监测各部分的运行状态，我们在每个部分都设置了指示灯。
这样，操作人员可以通过灯光的变化来了解各部分是否正常运行。
7、控制电路设计：我们可以采用低压电器或PLC控制中间继电器（或交流接触器）的线圈的方法。
在我们设计的电路中，我们使用了___型号为CAM1A-30CDR的PLC，但该PLC的输入输出点不足。
因此，我们需要加继电器输入输出扩展模块20EDR1，以满足要求。
在控制电路中，各电机均采用直接启动的方式，而各电动闸门则采用正反控制，以实现开启、关闭、清杂、不清杂和进A塔、进B塔等不同的工作状态。

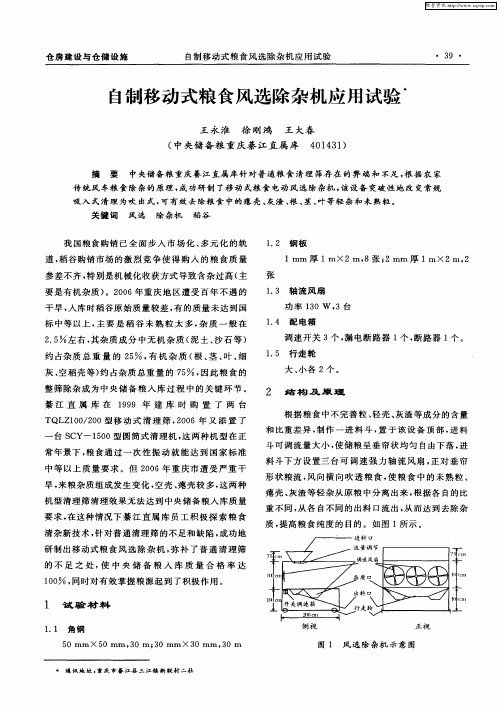

粮食清选机使用方法一、粮食清选机简介式粮食清理筛是一种多功能的粮食净化设备，主要以风选、振动筛选为主，也可叫做粮食清理筛、复合粮食筛分机。
适用于清除粮食中的叶、糠壳、尘土及瘪粮等杂物。
式粮食清理筛有机除杂率达90％，无机除杂率达92％，式粮食清理筛具有外型美观，结构紧凑，移动方便，除尘除杂效率明显，能耗低，使用简便可靠等优点，且筛网可根据用户要求任意调换，式粮食清理筛适用于不同的物料品种。
是国家各粮管部门，粮油加工单位以及粮食储备库首选的清理设备。
式粮食清理筛适合中小型收粮户，现场收粮筛分直接将粮食抛进仓内和粮堆。
本机属于玉米、大豆两用机，需用时更换筛网即可，每小时8-10吨，精选度95%，大豆98%。
二、粮食清选机原理粮食清选机的清理筛为三层筛底，先经过前筛的初次筛分把粮食中的灰尘等清理过去，再有主力风机进行出料前的最后风选清理，清理后再有设在最前端的小型抛粮机进行远距离抛射，最终达到清理霉变的粮食及粮食中含有的小石子！该机解决了其他粮食筛分机筛分过后输送的麻烦。
（第一层是大杂质，第二次是小杂质，第三层是半籽，第四层是沙粒等）。
一、粮食清选机使用方法机器作业时停放地点要平坦、坚实合理，并规划种子运卸路线，留有足够操作、保养、维修位置。
同时因作业时灰尘较多，故清选机停放位置应考虑排尘方便，室内作业时排风管道必须引向室外。
在室外作业时，应找避风处停放，注意将机器出风口顺风向放置、减少风力对清选效果的影响，风速大于三级时，应考虑安装防风屏障。
在风机出风口处安装有出风口弯头，上安装有排风管。
为保障作业间的环境卫生，配专用集尘布袋一条，接在排风管末端，注意严禁将布袋封口，如果在室内作业时其布袋出口必须引出室外。
机器进入工地，使用时一定要放下支脚，用螺杆将机架升起，使前轮和中部两轮卸载。
机架纵横方向应调平。
横向的倾斜会使筛面物料偏集一侧，对选种的工效和质量影响更大。
机器在工作场地固牢后，看脱粒机运转方向是否正确，面对脱粒棍皮带轮，如脱粒棍皮带轮顺时针方向运转即为正确运转方向，风机旋转方向见风机上的出厂标志，筛箱驱动电机无运转方向规定。
总体方案的确定本项目是粮库的储粮中的一个重要环节，通过分析设计任务书，我们在分析设计时主要考虑了以下几种情况：1、为了节约，可根据粮食的含量进行清杂和不清杂两种情况。
对于含杂量较大的粮食，要经过振动筛把粮食中的杂质去除；对于含杂量较小的粮食可不经过振动筛而直接送入粮仓；2、粮库设有两个两仓库，根据距离远近，分为A、B塔，A塔较远，需要经过输送机进行传送；B塔较近直接经过管道进入粮仓；3、为了方便调试和维修，设置手动操作，各闸门均采用电动闸门；4、为了减轻劳动强度，实现自动控制，各部分的启停均采用自动控制，并要求进行连锁控制，防止在输送机和提升机上堆积粮食，造成电动机重载启动，甚至烧毁电机的现象。
因此要求在启动时要从后级先启动前级后启动，而停止时正好相反。
当粮仓A、B塔装满时要自动停止送粮。
当进料仓空了的时候，要求所有电机能自动停止；5、为了直观监测，各部分均采用指示灯进行监控指示；6、由于在设计程序时已经考虑了防止电机重载启动的问题，所以各电机均采用直接启动，由于在控制各电机运行时，并不需要速度的控制和制动要求，所发各电机均采用单速运行，自然停止的工作方式。
各电动闸门均采用正反控制，使各闸门有两个工作状态：闸门1的开启和关闭，闸门2的清杂和不清杂，闸门3和4的粮食是进A塔还是进B塔。
而输送机、提升机和振动筛只需正转即可。
控制电路的控制方式控制电路可以用低压电器控制，也可以用PLC控制中间继电器（或交流接触器）的线圈的方法。
在我们所设计的电路中，PLC的数字量的输入点需要24个，输出点需要17个，若采用欧姆龙型号为CAM1A-30CDR的PLC，数字量继电器输入点为18个，输出点为12个，不满足要求，尚缺9个继电器输入点，8个继电器输出点，加继电器输入输出扩展模块20EDR1 (有12个继电器输入点，8个继电器输出点)就可以满足要求。
各环节设计方案说明1、手动操作：手动操作为调试各部分时用，因此各部分之间不需要连锁，且无为点，可按电动闸门1正反转点动→输送机1点动提升机点动→电动闸门2正反转点动→电动闸门3正反转点动→振动筛点动→电动闸门4正反转点动→输送机2点动过程进行调试，也可以随意调试。
2、不清杂进A塔自动运行：不清杂进A塔自动运行，是指对粮食不进行清杂，也就是不经过振动筛，而是经过电动闸门3，再经过输送机2送入A塔的自动运行过程，在启动过程中为了防止重载启动，采用后级先启动，再接通前一级的连锁方法，各环节采用延时接通运行的方法。
即：将不清杂自动开关打开和AB塔选择选中A塔→输送机2启动运行→5秒后→电动闸门3正转运行至行程开关动作→5秒后→电动闸门2正转运行至行程开关动作→5秒后→提升机启动→5秒后→输送机1启动→5秒后→电动闸门1正转开启。
3、不清杂进A塔自动运行停止:不清杂进A塔自动停止，是指在进行不清杂粮食送入A塔时，当粮食达到料位2时，要能自动停止进料。
为防止下次启动时重载启动，因此要首先关掉电动闸门1并要将输送机、提升机等上的物料送完为止，所以中间要设置连锁和时间控制。
其过程为：料位传感器2发出信号→电动闸门1关闭→5秒后→输送机1停止运行→5秒后→提升机停止运行→5秒后→输送机2停止运行。
4、不清杂进B塔运行：是指对粮食不进行清杂，也就是不经过振动筛，而是经过电动闸门3，直接送入B塔的自动运行过程，在启动过程中为了防止重载启动，采用后级先启动，再接通前一级的连锁方法，各环节采用延时接通运行的方法。
即：将不清杂自动开关打开AB塔选择选中B塔→电动闸门3运行至行程开关动作→5秒后→电动闸门2正转运行至行程开关动作→5秒后→提升机启动→5秒后→输送机1启动→5秒后→电动闸门1正转开启。
5、不清杂进B塔自动运行停止：不清杂进B塔自动停止，是指在进行不清杂粮食送入B塔时，当粮食达到料位3时，要能自动停止进料。
为防止下次启动时重载启动，因此要首先关掉电动闸门1并要将输送机、提升机、振动筛等上的物料送完为止，所以中间要设置连锁和时间控制。
其过程为:料位传感器3发出信号→电动闸门1关闭→5秒后→输送机1停止运行→5秒后→提升机停止运行。
6、清杂进A塔自动运行：清杂进A塔自动运行，是指对粮食要进行清杂，也就是要经过振动筛，再经过电动阀门4，再经输送机2送入A塔的自动运行过程，在启动过程中为了防止重载启动，采用后级先启动，再接通前一级的连锁的方法，各环节采用延时接通运行的方法。
即：将清杂自动开关打开和AB塔选择选中A塔→输送机2启动运行→5秒后→电动闸门4正转运行至行程开关动作→5秒后→振动筛启动→5秒后→电动闸门2正转运行至行程开关动作→5秒后→提升机启动→5秒后→输送机1启动→5秒后→电动闸门1正转开启。
7、清杂进A塔自动运行停止：清杂进A塔自动停止，是指在进行清杂粮食送入A塔，当粮食达到料位2时，要能自动停止进料。
为防止下次启动时重载启动，因此要首先关掉电动闸门1并要将输送机、提升机等上的物料送完为止，所以中间要设置联锁和时间控制。
其过程为：料位传感器2发出信号→电动闸门1关闭→5秒后→输送机1停止运行→5秒后→振动筛停止运行→5秒后→输送机2停止运行。
→振动筛启动→5秒后→电动闸门2正转运行至行程开关动作→5秒后→提升机8、清杂进B塔自动运行：清杂进B塔自动运行，是指对粮食要进行清杂，也就是要经过振动筛，再经过电动闸门4，送入B塔的自动运行过程，在启动过程中为了防止重载启动，采用后级先启动，再接通前一级的联锁方法，各环节采用延时接通运行的方法。
即：将清杂自动开关打开和AB塔选择中B塔→电动闸门4正转运行至行程开关动作→5秒后→振动筛启动→5秒后→电动闸门2正转运行至行程开关动作→5秒后→提升机启动→5秒后→输送机1启动→5秒后→电动闸门1正转开启。
9、清杂进B塔自动运行停止：清杂进B塔自动停止，是指在进行清杂粮食送入B塔时，当粮食达到料位3时，要能自动停止进料。
为防止下次启动时重载启动，因此要首先关掉电动闸门1并要将输送机、提升机、振动筛等上的物料送完为止，所以中间要设置联锁和时间控制。
其过程为：料位传感器3发出信号→电动闸门1关闭→5秒后→输送机1停止运行→5秒后→提升机停止运行→5秒后→振动筛停止运行。
10、输送机1自动停止：输送机1自动停止，是指当料仓1中的粮食将要放完时，料位传感器1将发出信号，这时要求所有的运送设备均要停止运行，为防止下次启动时重载启动，因此要首先关掉电动闸门1并要将输送机、提升机、振动筛等上的物料送完为止，所以中间要设置联锁和时间控制。
其过程为：料位传感器1发出信号→电动闸门1关闭→5秒后→输送机1停止运行→5秒后→提升机停止运行→5秒后→振动筛停止运行→5秒后→输送机2停止运行。
系统的工艺流程图根据课题的电气要求，系统的工艺流程图如下：图5-1 工艺流程图电气原理图的设计一套完整的电气控制柜的图样，应该包括以下内容：1．电气原理图；2．安装接线图；3.外部接线图；4.柜体设计图。
电气原理图所用元器件的图形和文字符号都应符合国家标准的规定。
