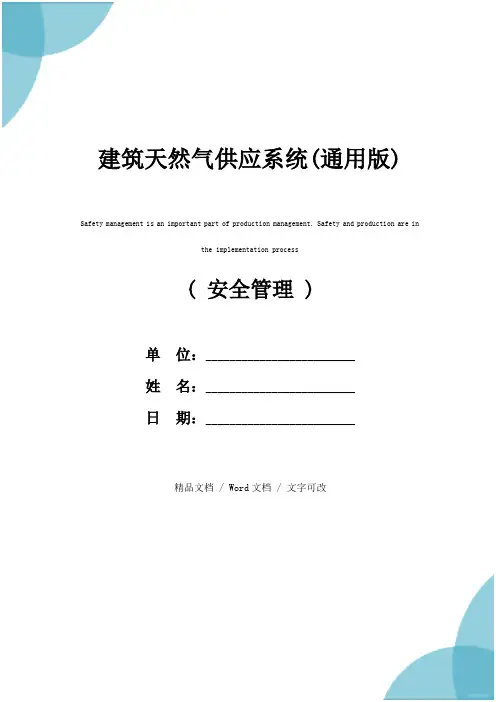

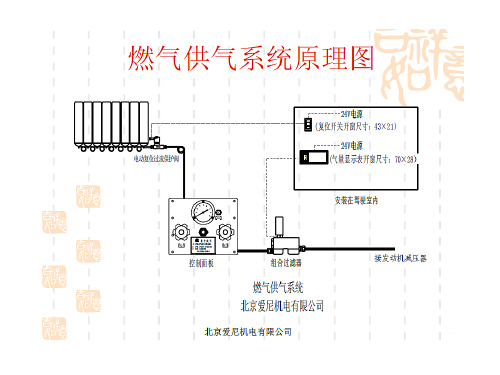

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改建筑天然气供应系统(通用版)Safety management is an important part of production management. Safety and production are inthe implementation process建筑天然气供应系统(通用版)一、建筑天然气供应系统的组成建筑天然气供应系统的构成，随城市燃气系统的供气方式不同而有所变化，如图4-7所示的供气系统，由用户引入管、立管、水平干管、用户支管、天然气计量表、燃具连接管和天然气用具所组成。

这样的系统构成是用气建筑直接连接在城市的低压管道上。

近来，我国一些城市也有采用中压进户表前调压的天然气供气系统。

为了防止发生天然气着火、爆炸、中毒现象，按我国城镇燃气设计规范规定，用户引入管与城市或庭院低压分配管道连接，在分支管处设阀门，可由地下或地上引入，引入管宜设在厨房、走廊或与厨房相连的封闭阳台内等便于检修的非居住房间内，而不得敷设在卧室、浴室、易燃或易爆品的仓库、有腐蚀性介质的房间、发电间、配电间、变电室、不使用天然气的空调机房、通风机房、计算机房、电缆沟、暖气沟、烟道和进风道、垃圾道等地方。

引入管上即可连一根立管，也可连多根立管，后者则应设霉水平干管，水平干管沿楼梯间或辅助房间的墙壁敷设，坡向引入管，坡度应不小于0.002。

管道经过的楼梯间和房间应有良好的自然通风。

当由地下引入室内时，立管在室内第一层处应设阀门。

阀门一般设在室内，对重要用户尚应在室外另设阀门。

阀门宜选择球阀或旋塞阀。

立管的上下端应装丝堵，通过各层楼板处应设套管。

套管高出地面至少50mm，套管与天然气管道之间的间隙应用柔性防腐、防水材料密封。

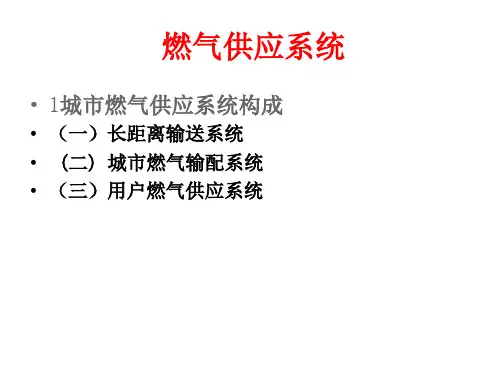

图文详解燃气输配系统天然气的性质燃气是指所有的天然和人工的气体燃料。

工业与民用燃气的组成中包括可燃气体、少量的惰性气体和混杂气体。

可燃气体有：氢气(H2)、一氧化碳(CO)、甲烷(CH4)、乙烯(C2H4)、乙烷(C2H6)、丙烯(C3H6)、丙烷(C3H8)、丁烯(C4H8)、丁烷(C4H10)、戊烯(C5H10)、戊烷(C5H12)、苯(C6H6)等。

惰性气体有：氮(N2)及其他不活泼气体。

混杂气体有水蒸气(H2O)、二氧化碳(CO2)、氨气(NH3)、氰化氢(HCN)和硫化氢(H2S)等。

燃气组成中不利于安全生产的方面：燃气组成中的一氧化碳、硫化氢及氰化氢都是有毒气体，人吸入后会发生中毒，严重时会死亡。

燃气中的许多气体在高温下能对金属起腐蚀作用。

硫化氢同金属管道与设备的金属作用生成硫化铁，而硫化铁的透气性很强，可能造成燃气的泄漏。

二氧化碳在700℃时能腐蚀钢。

氢在高温下扩散，能穿过金属壁。

㈠天然气：是由多种气体组成的混合气体，它主要由低级烃甲烷、乙烷、丙烷、丁烷等可燃成分、氮气等不可燃成分、硫化物、水蒸气、灰尘等杂质组成。

天然气一般分为四种：气田气、油田伴生气、凝析气田气、矿井气。

主要成分是甲烷。

所谓纯天然气，是指其组分以甲烷为主，其它为少量的二氧化碳、碳化氢、氮和微量的氦、氖、氩等气体，热值约为33000—36000千焦/立方米。

㈡天然气特性：易燃、易爆、无味；加臭剂添加标准是：在空气中达到爆炸下限20%能察觉到臭味。

㈢、燃气的爆炸浓度极限是燃气的重要性质之一。

爆炸极限空气中体积%纯天然气焦炉煤气液化石油气人工沼气下5.04.51.78.8上15.035.89.724.4可燃气体与空气混合至一定浓度时，都存在爆炸的可能性。

但是燃气的爆炸除了必须与空气混合达到一定浓度外，还必须有一定的温度。

为了防止爆炸事故的发生，应杜绝能因起爆炸所必须的条件出现。

因此，一要避免燃气泄漏，二要避免一切火源的进入，三要注意通风。

燃气灶的工作原理燃气灶是家庭厨房中常见的一种烹饪设备，它通过燃烧燃气产生的火焰来加热食物。

燃气灶的工作原理可以分为燃气供应系统、点火系统和火焰调节系统三个部分。

1. 燃气供应系统：燃气供应系统是燃气灶的核心部分，它负责将燃气输送到灶具中。

一般来说，燃气灶使用的燃气有天然气和液化石油气两种。

燃气从供气管道进入燃气灶的主控阀门，然后通过燃气管道输送到灶具的燃气喷嘴。

2. 点火系统：点火系统用于点燃燃气喷嘴喷出的燃气，产生火焰。

常见的点火方式有电火花点火和火柴点火两种。

- 电火花点火：燃气灶上通常有一个电火花点火装置，当旋钮转到点火位置时，点火装置会产生一个高压电火花，点燃燃气喷嘴喷出的燃气，从而形成火焰。

- 火柴点火：在一些老式的燃气灶上，点火是通过火柴或打火机来实现的。

将火柴或打火机靠近燃气喷嘴，同时打开燃气阀门，即可点燃燃气。

3. 火焰调节系统：火焰调节系统用于控制火焰的大小和强度，以满足不同的烹饪需求。

一般来说，燃气灶上的旋钮可以控制火焰的大小，通过旋转旋钮，可以调节燃气喷嘴喷出的燃气量，从而控制火焰的大小。

火焰调节系统通常由旋钮、控制阀和燃气喷嘴组成。

当旋钮转到最小位置时，控制阀会减小燃气喷嘴的开口，从而减少燃气的供应量，使火焰变小。

当旋钮转到最大位置时，控制阀会增大燃气喷嘴的开口，增加燃气的供应量，使火焰变大。

需要注意的是，燃气灶在使用时要保持通风良好，以防止一氧化碳中毒。

同时，使用过程中要注意燃气是否泄漏，如果闻到燃气味道，应立即关闭燃气阀门，并通风处理。

总结：燃气灶的工作原理主要包括燃气供应系统、点火系统和火焰调节系统。

燃气通过供气管道输送到燃气喷嘴，点火系统点燃燃气产生火焰，火焰调节系统通过控制阀门调节燃气喷嘴的开口大小，从而控制火焰的大小和强度。

在使用燃气灶时，要注意通风和防止燃气泄漏，确保安全使用。
