高强度、高抗压性、高硬度高速工具钢的性能和用途

  • 格式:pdf
  • 大小:122.74 KB
  • 文档页数:2

下载文档原格式

  / 2
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

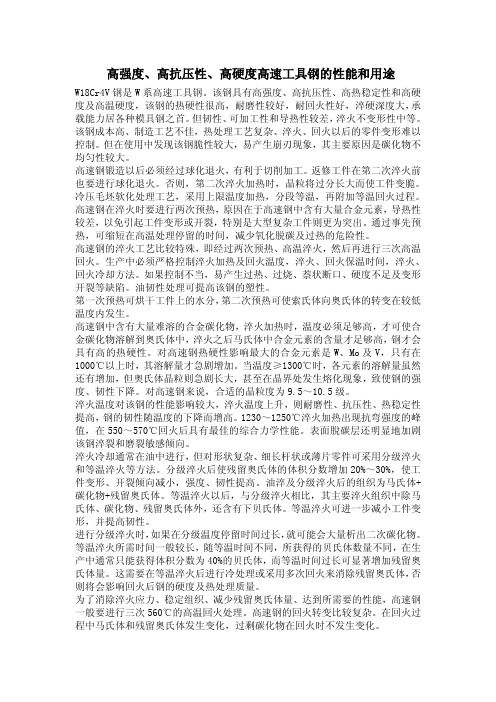

高强度、高抗压性、高硬度高速工具钢的性能和用途

W18Cr4V钢是W系高速工具钢。该钢具有高强度、高抗压性、高热稳定性和高硬度及高温硬度,该钢的热硬性很高,耐磨性较好,耐回火性好,淬硬深度大,承载能力居各种模具钢之首。但韧性、可加工性和导热性较差,淬火不变形性中等。该钢成本高、制造工艺不佳,热处理工艺复杂、淬火、回火以后的零件变形难以控制。但在使用中发现该钢脆性较大,易产生崩刃现象,其主要原因是碳化物不均匀性较大。

高速钢锻造以后必须经过球化退火,有利于切削加工。返修工件在第二次淬火前也要进行球化退火。否则,第二次淬火加热时,晶粒将过分长大而使工件变脆。冷压毛坯软化处理工艺,采用上限温度加热,分段等温,再附加等温回火过程。高速钢在淬火时要进行两次预热,原因在于高速钢中含有大量合金元素,导热性较差,以免引起工件变形或开裂,特别是大型复杂工件则更为突出。通过事先预热,可缩短在高温处理停留的时间,减少氧化脱碳及过热的危险性。

高速钢的淬火工艺比较特殊,即经过两次预热、高温淬火,然后再进行三次高温回火。生产中必须严格控制淬火加热及回火温度,淬火、回火保温时间,淬火、回火冷却方法。如果控制不当,易产生过热、过烧、萘状断口、硬度不足及变形开裂等缺陷。油韧性处理可提高该钢的塑性。

第一次预热可烘干工件上的水分,第二次预热可使索氏体向奥氏体的转变在较低温度内发生。

高速钢中含有大量难溶的合金碳化物,淬火加热时,温度必须足够高,才可使合金碳化物溶解到奥氏体中,淬火之后马氏体中合金元素的含量才足够高,钢才会具有高的热硬性。对高速钢热硬性影响最大的合金元素是W、Mo及V,只有在1000℃以上时,其溶解量才急剧增加。当温度≥1300℃时,各元素的溶解量虽然还有增加,但奥氏体晶粒则急剧长大,甚至在晶界处发生熔化现象,致使钢的强度、韧性下降。对高速钢来说,合适的晶粒度为9.5~10.5级。

淬火温度对该钢的性能影响较大,淬火温度上升,则耐磨性、抗压性、热稳定性提高,钢的韧性随温度的下降而增高。1230~1250℃淬火加热出现抗弯强度的峰值,在550~570℃回火后具有最佳的综合力学性能。表面脫碳层还明显地加剧该钢淬裂和磨裂敏感倾向。

淬火冷却通常在油中进行,但对形状复杂、细长杆状或薄片零件可采用分级淬火和等温淬火等方法。分级淬火后使残留奥氏体的体积分数增加20%~30%,使工件变形、开裂倾向减小,强度、韧性提高。油淬及分级淬火后的组织为马氏体+碳化物+残留奥氏体。等温淬火以后,与分级淬火相比,其主要淬火组织中除马氏体、碳化物、残留奥氏体外,还含有下贝氏体。等温淬火可进一步减小工件变形,并提高韧性。

进行分级淬火时,如果在分级温度停留时间过长,就可能会大量析出二次碳化物。等温淬火所需时间一般较长,随等温时间不同,所获得的贝氏体数量不同,在生产中通常只能获得体积分数为40%的贝氏体,而等温时间过长可显著增加残留奥氏体量。这需要在等温淬火后进行冷处理或采用多次回火来消除残留奥氏体,否则将会影响回火后钢的硬度及热处理质量。

为了消除淬火应力、稳定组织、减少残留奥氏体量、达到所需要的性能,高速钢一般要进行三次560℃的高温回火处理。高速钢的回火转变比较复杂。在回火过程中马氏体和残留奥氏体发生变化,过剩碳化物在回火时不发生变化。

主要作用于以下方面:

1)冷挤压冲头,重载冷镦冲头,中、厚(10~25mm)钢板冲孔冲头,直径<5~6mm的小冲头。

2)用于各种冲裁奥氏体钢、弹簧钢、高强钢板的中、小型冲头。

3)用于制作钢件冷挤压凸模时,硬度选用62~64HRC。

4)用于制作挤压温度>400℃的温挤压模中的凸弋凹模时,硬度分别选用60~62HRC,62~64HRC。

5)用于制作不锈钢拉深模的凸模,要求硬度选用62~64HRC。

6)用于制作铝件冷挤压模,凸模硬度推荐选用60~62HRC,凹模硬度推荐选用62-64HRC。

7)用于制作铜件冷挤压模凸模,推荐选用硬度62~64HRC。

8)采用Cr6WV、Cr12MoV、Cr12等钢制作的冲头,硬度为61~66HRC,其使用寿厂命仅数十件,就呈现镦粗以后的断裂失效,在改用W18Cr4V高速钢制作冲头以后,其使用寿命高于3000次。

9)粉末冶金压模和各种小型高使用寿命冷冲剪工具等。

10)可以用于制作在≤600℃工作的模具、工具。

11)冷镦M10~M24螺母的五工序冲孔冲针,使用寿命较低,采用强韧化热处理规范,每件冲针可冲孔1.3万件以上。

12)该钢用于制作冲制电池锌筒的冲棒,采用常规淬火、回火工艺,每根冲棒只能冲2万支,而改用低温淬火+回火+气体氮碳共渗工艺后,单头可冲6万支以上,双头可冲10万支以上,比常规工艺处理的冲棒提高使用寿命3~5倍。

13)冷挤凸模采用高温淬火等温+高温回火规范,模具使用寿命有过去的几百件提高到3万件以上。

14)对W18Cr4V钢冷挤压启动机齿轮模具,采用贝氏体等温淬火,模具使用寿命由几百件提高到几千件。
