第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛
机械类计算机绘图试卷
时间：180分钟，共计150分。
以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。
完成后，压缩上传到指定位置。
.
.
第二题
给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。
建模20分，工程图20分）。
工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。
第三题创建洗发水瓶的三维模型（20分）。
说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。
创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。
右下图为截面形状，
主视图外形尺寸左视图外形尺寸
底面外形及尺寸。
第五届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛机械类计算机绘图试卷第五届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛
机械类计算机绘图试卷
时间：180分钟，共计150分。
以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。
完成后，压缩上传到指定位置。
蜗轮减速器示意图
. .
第二题 给出“砂轮头支架”的轴测图和部分视图创建零件的三维模型，并绘制出“砂轮头支架”的零件图（共40分。
建模20分，零件图20分）。
零件图要求：1、图纸幅面A3；材料HT200；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标要求标注；填写标题栏（考号填写在标题栏右下
角）。
底面
右端面
第三题创建节能灯的三维模型（20分）。
说明：节能灯螺口螺纹直径φ26，螺距6，圈数约3.5圈，螺纹牙型为R1.5圆弧；灯管：灯管螺旋线直径为φ40，节距为12，圈数为3圈，灯管直径φ7，其余尺寸参阅下图。
建模示意图及部分尺寸灯管螺旋线示意图及主要尺寸。
第四届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛总结2011年8月8日～11日，第四届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛在哈尔滨工程大学举行。
本次大赛由教育部高等学校工程图学教学指导委员会、中国图学学会制图技术专业委员会、中国图学学会产品信息建模专业委员会主办，哈尔滨工程大学承办。
大赛旨在普及国际先进的成图技术，推广、掌握先进的设计理念，为各学校与学生之间搭建相互交流和学习的平台，被称为“图学界的奥林匹克”，全国总共有包括华中科技大学、武汉大学、武汉理工大学、西南交通大学、郑州大学、北京工业大学、东北大学、哈尔滨工业大学、合肥工业大学、空军工程大学、海军工程大学、山东科技大学、哈尔滨工程大学、广东工业大学等一大批全国985、211高校在内的100多所高校参加了此次机械类科目的比赛。
本次大赛分为机械类、建筑类和水利类共三大类，机械类竞赛内容包括：90分钟的尺规绘图和180分钟的产品信息建模及工程图绘制。
大赛充分展现了现代高校大学生经典成图技术、产品信息建模的创新能力。
我校高度重视，在全体师生的辛勤耕耘下，我校学生在机械类成图比赛中荣获尺规绘图一等奖1个及二等奖4个，产品信息建模及工程图绘制二等奖两个，个人全能二等奖一个。
优异的成绩离不开充分的准备，早在六月之初机械与动力工程学院进行了全校选拔赛——第三届机械制图技能大赛。
选拔赛云集了1019名来自各个院系的优秀制图爱好者，分别在尺规绘图和计算机绘图两项赛事中展开比拼。
通过这样的校内选拔大赛，不仅选拔出了全校的机械制图的优秀的同学，而且极大的提升了同学学习机械制图的热情，让全校机械制图大赛不仅仅作为一项赛事的延续，而成为一所院校文化涵养的传承。
在全校选拔赛之后，学校组织参赛队同学从暑假伊始开始了近一个月的强化训练。
在被训中，同学们进行了大量尺规绘图练习，并针对自身不足进行了强化训练。
在陈家能教授的精心批阅和指导下，同学们取得了长足的进步，这种进步不仅在于制图水平的提升，更在于自身信心的增长。

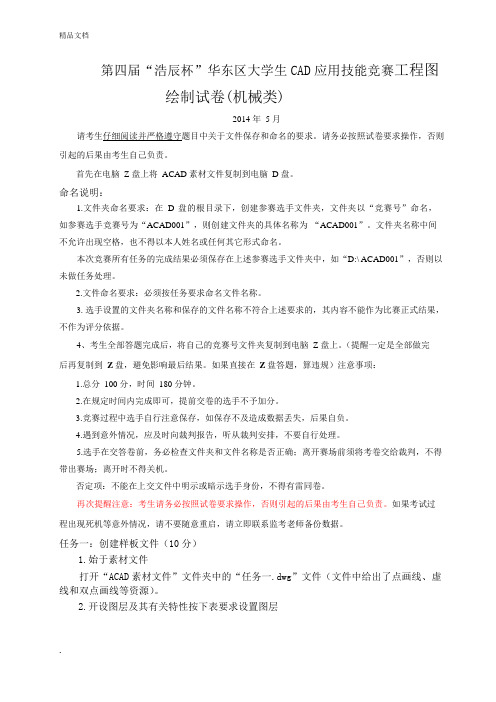

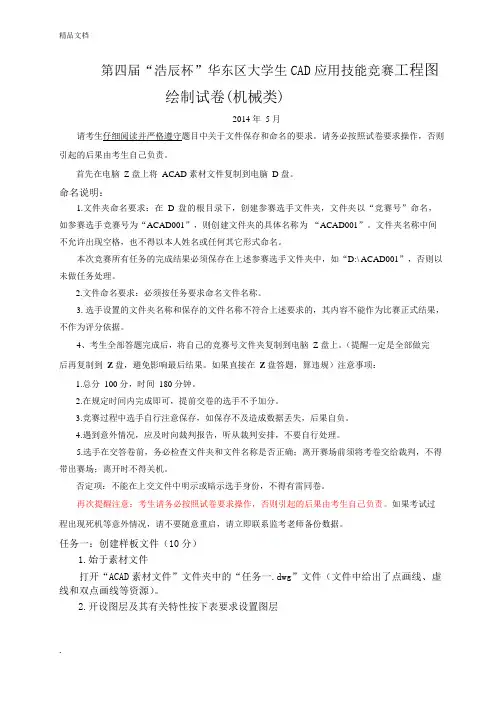

第四届“浩辰杯”华东区大学生CAD应用技能竞赛工程图绘制试卷(机械类)2014 年5 月请考生仔细阅读并严格遵守题目中关于文件保存和命名的要求。
请务必按照试卷要求操作，否则引起的后果由考生自己负责。
首先在电脑Z 盘上将ACAD 素材文件复制到电脑D 盘。
命名说明：1.文件夹命名要求：在 D 盘的根目录下，创建参赛选手文件夹，文件夹以“竞赛号”命名，如参赛选手竞赛号为“ACAD001”，则创建文件夹的具体名称为“ACAD001”。
文件夹名称中间不允许出现空格，也不得以本人姓名或任何其它形式命名。
本次竞赛所有任务的完成结果必须保存在上述参赛选手文件夹中，如“D:\ ACAD001”，否则以未做任务处理。
2.文件命名要求：必须按任务要求命名文件名称。
3. 选手设置的文件夹名称和保存的文件名称不符合上述要求的，其内容不能作为比赛正式结果，不作为评分依据。
4、考生全部答题完成后，将自己的竞赛号文件夹复制到电脑Z 盘上。
（提醒一定是全部做完后再复制到Z 盘，避免影响最后结果。
如果直接在Z 盘答题，算违规）注意事项：1.总分100 分，时间180 分钟。
2.在规定时间内完成即可，提前交卷的选手不予加分。
3.竞赛过程中选手自行注意保存，如保存不及造成数据丢失，后果自负。
4.遇到意外情况，应及时向裁判报告，听从裁判安排，不要自行处理。
5.选手在交答卷前，务必检查文件夹和文件名称是否正确；离开赛场前须将考卷交给裁判，不得带出赛场；离开时不得关机。
否定项：不能在上交文件中明示或暗示选手身份，不得有雷同卷。
再次提醒注意：考生请务必按照试卷要求操作，否则引起的后果由考生自己负责。
如果考试过程出现死机等意外情况，请不要随意重启，请立即联系监考老师备份数据。
任务一：创建样板文件（10分）1.始于素材文件打开“ACAD素材文件”文件夹中的“任务一.dwg”文件（文件中给出了点画线、虚线和双点画线等资源）。
2.开设图层及其有关特性按下表要求设置图层需设置两个文字样式，分别用于“汉字”和“非汉字”，所有字体均为直体字。
第一届1．尺规绘图试题2．计算机二维绘图试题3．计算机三维建模试题第二届2.二维绘图试题1.尺规绘图试题3.三维建模试题一、说明：1、所有零件必须自己建模，不得调用标准件，否则该零件不得分。
2、阀体及阀盖上的螺纹采用修饰螺纹。
3、阀体前方凸台上应印有“高教杯图学大赛”字样，字体为黑体。
4、二维装配图、零件图的标题栏按规定填写。
单位名称：高教杯图学大赛；考号填写在制图一栏，不得填写姓名，否则试卷作废。
二、根据所给球阀各零件图建立三维模型(55’)；并回答以下问题：1、阀体模型的体积=阀盖模型的体积=扳手模型的体积=三、根据装配图将已建好的零件三维模型进行三维装配。
(6’)四、生成二维装配图（视图、尺寸、技术要求、序号明细表、标题栏）。
(25’)五、生成三维分解图，并渲染。
(4’)六、由阀盖模型生成二维零件图（视图、尺寸、技术要求、标题栏）。
(10’)第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。
以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。
完成后，压缩上传到指定位置。
. .第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。
建模20分，工程图20分）。
工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。
第三题创建洗发水瓶的三维模型（20分）。
说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。
创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。
右下图为截面形状，主视图外形尺寸左视图外形尺寸底面外形及尺寸第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类尺规绘图试卷1、竞赛题目：根据零件的轴测图用尺规绘制零件的工作图（100分）。
“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。
以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。
完成后，压缩上传到指定位置。
1、装配图绘制包括一组视图，必要的尺寸，技术要求，标题栏和明细表。
2、标题栏填写零件名称、比例、考号等内容。
3、装配图中应标注进、出油口位置。
. .第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。
建模20分，工程图20分）。
工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。
第三题 创建洗发水瓶的三维模型（20分）。
说明：洗发水瓶壁厚1mm ，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。
创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。
右下图为截面形状，主视图外形尺寸 左视图外形尺寸底面外形及尺寸第二届“高教杯”全国大学生先进图形技能与创新大赛机械类竞赛试题1.尺规绘图试题2.二维绘图试题3.三维建模试题一、说明：1、所有零件必须自己建模，不得调用标准件，否则该零件不得分。
2、阀体及阀盖上的螺纹采用修饰螺纹。
3、阀体前方凸台上应印有“高教杯图学大赛”字样，字体为黑体。
4、二维装配图、零件图的标题栏按规定填写。
单位名称：高教杯图学大赛；考号填写在制图一栏，不得填写姓名，否则试卷作废。
二、根据所给球阀各零件图建立三维模型(55’)；并回答以下问题：1、阀体模型的体积=阀盖模型的体积=扳手模型的体积=三、根据装配图将已建好的零件三维模型进行三维装配。
(6’)四、生成二维装配图（视图、尺寸、技术要求、序号明细表、标题栏）。
(25’)五、生成三维分解图，并渲染。
(4’)六、由阀盖模型生成二维零件图（视图、尺寸、技术要求、标题栏）。
第三届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛
机械类计算机绘图试卷
时间：180分钟，共计150分。
以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。
完成后，压缩上传到指定位置。

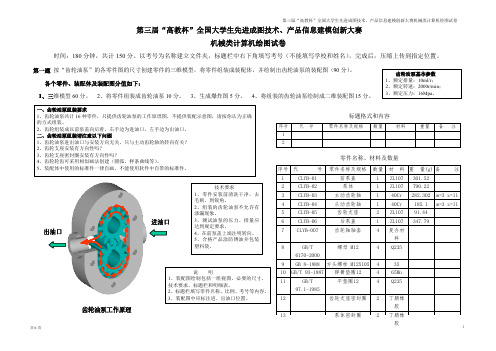

齿轮油泵工作原理
. .
第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。
建模20分，工程图20分）。
工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。
第三题创建洗发水瓶的三维模型（20分）。
说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。
创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。
右下图为截面形状，
主视图外形尺寸左视图外形尺寸
底面外形及尺寸。

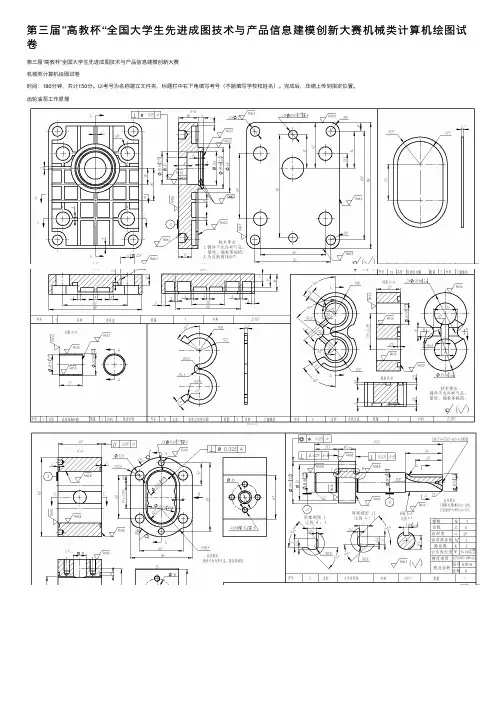

第三届”⾼教杯“全国⼤学⽣先进成图技术与产品信息建模创新⼤赛机械类计算机绘图试卷
第三届“⾼教杯”全国⼤学⽣先进成图技术与产品信息建模创新⼤赛
机械类计算机绘图试卷
时间：180分钟，共计150分。
以考号为名称建⽴⽂件夹，标题栏中右下⾓填写考号（不能填写学校和姓名）。
完成后，压缩上传到指定位置。
齿轮油泵⼯作原理
. .
第⼆题给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的⼯程图（共40分。
建模20分，⼯程图20分）。
⼯程图要求：图纸幅⾯A3；材料ZL105；⽐例⾃定；表达清楚，尺⼨完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下⾓）。
第三题创建洗发⽔瓶的三维模型（20分）。
说明：洗发⽔瓶壁厚1mm，瓶⼝螺纹螺距6，圈数1.5，螺纹⽛型R1圆弧。
创建模型可采⽤扫描或放样等⽅法，下部环状凸起部分为贴标签的位置，图中尺⼨为中⼼线尺⼨。
右下图为截⾯形状，
主视图外形尺⼨左视图外形尺⼨
底⾯外形及尺⼨。
第五届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛机械类计算机绘图试卷第五届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛
机械类计算机绘图试卷
时间：180分钟，共计150分。
以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。
完成后，压缩上传到指定位置。
蜗轮减速器示意图
. .
第二题 给出“砂轮头支架”的轴测图和部分视图创建零件的三维模型，并绘制出“砂轮头支架”的零件图（共40分。
建模20分，零件图20分）。
零件图要求：1、图纸幅面A3；材料HT200；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标要求标注；填写标题栏（考号填写在标题栏右下
角）。
底面
右端面
第三题创建节能灯的三维模型（20分）。
说明：节能灯螺口螺纹直径φ26，螺距6，圈数约3.5圈，螺纹牙型为R1.5圆弧；灯管：灯管螺旋线直径为φ40，节距为12，圈数为3圈，灯管直径φ7，其余尺寸参阅下图。
建模示意图及部分尺寸灯管螺旋线示意图及主要尺寸。
