施工图设计要求

施工图设计要求2007-4-17 8:31:37平面图：注明地面使用的材料。

材料的尺寸、做法、索引详图必须准确；注明地面上不动和可动物件与地面的关系、做法，索引详图必须准确。

天花板图：天花板布置形式、龙骨排列图、表面装饰材料的使用、详图索引必须明确；灯具的布置和使用要按照电气图设计，注明灯具位置尺寸、灯具名称、规格及详图做法；装饰物件的悬挂位置，注明悬挂物件与建筑结构的关系及做法。

剖面图：标明室内建筑标高，注明所剖部位吊顶高度，灯具灯槽悬挂物的高度尺寸；所剖部位材料做法、节点详图。

立面图：注明立面图上设计物件与地面或天花板的尺寸和物体自身的尺寸。

水、暖、电专业图纸的设计符合专业设计规范的要求，竣工后要绘制竣工图。

门窗：注明门窗的种类、开启方向、规格、表面色彩、五金件名称、安装节点详图。

设计制作室内家具：设计尺寸符合人体工程学的要求，符合国家颁发的有关家具设计规范；设计制作的家具要有平、立、剖面及节点详图；注明使用材料名称、色彩及做法要求。

卫生间：卫生洁具的布置：注明款式、颜色、型号；注明墙面、地面材料的分隔尺寸和做法；注明镜面、五金件、电气设备的位置。

防火：室内装饰设计必须遵守有关建筑防火规范，对防火设施及设备的装饰必须首先满足使用方便、开启顺利的要求；装饰材料应使用耐燃或不燃材质，木质品必须涂刷防火涂料；电气设计必须注意防火，天花板及物件内的电气配件注明防火的外护材料。

室内环保：装饰装修工程完工后，室内有害物质污染浓度限值应符合国家、地方及行业的有关标准；装饰装修设计选材：要求材料必须符合国家质检总局颁发的室内装饰装修材料挥发有害物质强制性的国家标准4施工图设计4．1一般要求4．1．1施工图设计文件1合同要求所涉及所有专业的设计图纸（含图纸目录、说明和必要的设备、材料表，见4.2-4。

8节）以及图纸总封面。

2合同要求的工程预算书。

注：对于方案设计后直接进入施工图设计的项目，若合同未要求编制工程预算书，施工图设计文件应包括工程概算书。

施工图设计要求一、设计原那么：1、施工图设计按送审规划图深化设计，除不满足相关规范或结构不合理处作适当修改外，原那么上不再做大的调整。

2、各专业设计，在满足本使用功能的前提下，应尽量考虑工程的成本，兼顾有用、安全、美观、经济的设计原那么。

3、住宅群房的商铺开间差不多按住宅自身柱距考虑。

商铺内要考虑上、下水管；强、弱电接线盒。

4、地下室不设人防，按一般地下室设计。

二、范畴：建筑、结构、给排水、强弱电、暖通〔防排烟〕、总图。

三、设计接口：1、建筑：室外及公共部分装修到位，套内毛坯房标准；内墙粉搓砂灰收光、平顶刷白、留门洞、不装内门框；进户门安装防盗门。

2、结构:到位。

3、给排水：给水至每户的厨房或者卫生间；排水接至户内立管；卫生间采纳同层排水。

4、消防给水：商业消防设计到位，住宅走道考虑消火栓。

5、强弱电：强、弱电至用户室内配电箱，每户进门处设置一个开关，平顶上配白炽灯一盏。

6、暖通〔防排烟〕：按要求设置。

7、总图：道路、外管外线、电缆沟、化粪池；排水〔雨污分流〕房陵大道接口，上水从房陵大道接入。

四、各专业的设计要求：1、平面功能、立面造型、建筑层高、层数：见方案平、立、剖面图。

2、结构形式及墙体材料：结构形式采纳框架剪力墙结构。

商业外墙及分户墙采纳200mm厚加气砼砌块，住宅墙及分户墙采纳200mm厚加气砼砌块，其余采纳100mm厚加气砼砌块。

3、外墙保温：采纳无机保温砂浆内保温方式，无机保温砂浆厚度依照运算确定。

4、墙上空调冷媒管穿墙留洞〔附表一〕住：浴霸换气孔位置应尽量躲开上层外窗的开启扇。

5、电梯：6、层高：⑴商业裙房底层：3.9M；⑵商业裙房二层：3.6M;⑶住宅层高： 2.8M〔1、2、3、4#楼〕；3.0M〔5、6、7、8#楼〕；⑷地下室层高： 3.7M；⑸地下室顶板覆土： 1.0~1.2M。

7、楼地面标高：〔附表二〕8、门窗：⑴材料：入户门：钢制成品防盗保温门兼防火门〔传热系数k≤3.0〕外墙门窗：彩色铝合金门窗〔含商业裙房〕玻璃一样为6+6A+6双层玻璃，专门部位以节能运算为准；防火门：成品木质防火门；套内房门：留洞口。

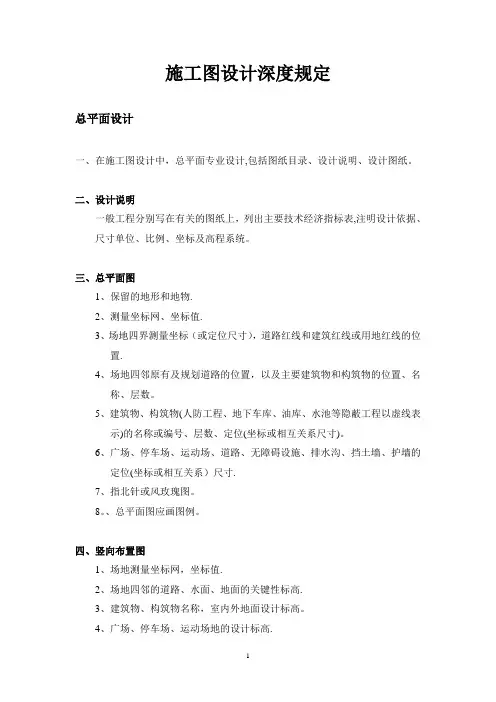

施工图设计深度规定总平面设计一、在施工图设计中，总平面专业设计,包括图纸目录、设计说明、设计图纸。

二、设计说明一般工程分别写在有关的图纸上，列出主要技术经济指标表,注明设计依据、尺寸单位、比例、坐标及高程系统。

三、总平面图1、保留的地形和地物.2、测量坐标网、坐标值.3、场地四界测量坐标（或定位尺寸），道路红线和建筑红线或用地红线的位置.4、场地四邻原有及规划道路的位置，以及主要建筑物和构筑物的位置、名称、层数。

5、建筑物、构筑物(人防工程、地下车库、油库、水池等隐蔽工程以虚线表示)的名称或编号、层数、定位(坐标或相互关系尺寸)。

6、广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护墙的定位(坐标或相互关系）尺寸.7、指北针或风玫瑰图。

8。

、总平面图应画图例。

四、竖向布置图1、场地测量坐标网，坐标值.2、场地四邻的道路、水面、地面的关键性标高.3、建筑物、构筑物名称，室内外地面设计标高。

4、广场、停车场、运动场地的设计标高.5、道路、排水沟的起点、变坡点、转折点和终点的设计标高，纵坡度、纵坡距、关键性坐标，道路表明双面坡或单面坡.6、挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度。

7、指北针或风玫瑰图。

8、地面坡度用箭头表示。

五、详图:道路横断面、路面结构、挡土墙、护坡、排水沟、广场、运动场地、停车场等。

(以上项目如另外委托作环境设计，本设计可不画。

)六、总图制图规定1、计量单位：（1）总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位, 不足时以“0”补齐,详图宜以毫米为单位。

（2）建筑物、构筑物、道路的方位角，宜注写到“秒".（3) 道路的纵坡度、场地平整坡度、排水沟底纵坡度宜以百分计，并应取至小数点后一位，不足时以“0”补齐.2、坐标注法：（1) 总图应按上北下南方向绘制，可向左或右偏移，但不宜超过45°，x 为南北方向轴向，x的增量在x轴线上；y为东西方向轴向,y的增量在y轴线上；（2) 坐标网格应以细实线表示，测量坐标网应画成交叉十字线,坐标代号宜用“x、y"表示；(3）表示建筑物、构筑物位置的坐标，宜注其三个角的坐标,如建筑物、构筑物与坐标轴线平行，可注其对角坐标.3、标高注法：（1）应以含有±0.00标高的平面和屋面标高平面分别作二张总平面图。

万科集团.施工图设计要求一、目的为使万科地产在开发的住宅项目设计满足居住舒适、造价经济、管理安全、维修方便的要求，提高住宅设计质量，制订本《施工图设计指导书》。

二、依据本指导书作为万科地产施工图设计指导手册,是在国家相应标准及规范的基础之上,结合万科地产以往宅项目开发的实践经验,对设计中的一般要求和常用做法进行必要的明确、补充和完善后编制而成。

三、适用范围承接万科地产项目的设计单位，在设计中宜参考本指导书,预防设计常见问题，提高住宅设计质量。

四、内容说明 1、本指导书以施工图设计的专业及其他有关重点需要关注的方面划分章节,各专业设计人员可参考本专业章节的内容进行设计. 2、本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位为准。

五、解释权本指导书的解释权属深圳市万创建筑设计顾问有限公司。

建筑专业部分一、设计说明 1、建筑设计总说明各子项材料做法表、装修做法表汇总统一编写,子项说明根据具体情况单独编写。

2、建筑设计总说明中关于建筑面积的计算要精确,并随设计的加深不断核算直至最终成果，建筑面积计算应严格按照深圳市国土局颁发的《深圳市建筑设计技术经济指标计算规定》执行。

3、所有门窗需统一编制门窗表及绘制放大分隔简图,进行编号并注明选料，门窗表中应统计各单体门窗数量。

防火门窗及人防门的编号需易于识别。

二、统一作法1、工程统一做法详《CB001多层项目防水统一构造做法》2、住宅设计统一技术要求： (1) 门窗 A. 入户门洞宽度不小于1000，卧室门洞宽度不小于900，厨房门洞宽度不小于800,卫生间门洞宽度不小于750，佣人房门洞宽度不小于800。

B。

房门门洞口高度：层高房门门洞口高度 2800 2200 2900 2200 3000 2200 C. 入户门垛尺寸不小于100,户内门垛尺寸不小于50，做构造柱加固。

D。

入户门之间距离过近时，应考虑住户安装防盗门后的开启冲突。

E。

相同类型房间窗洞口尺寸宜尽量统一，开间大于、等于3300的房间窗宽不小于1800，主卧室窗洞口不小于1800,次卧室窗洞口不小于1500。

施工图设计深度要求一、总则1、1为了规范施工图设计文件编制工作，保证施工图设计质量，满足工程建设及安全、适用、经济、绿色等方面的要求，制定本规范。

2、2本规范适用于房屋建筑工程、市政基础设施工程和仿古建筑及古建筑修缮工程的施工图设计。

3、3施工图设计文件编制应贯彻国家和地方的相关法律、法规、规范、规程及标准，严格执行工程建设标准强制性条文。

4、4施工图设计文件编制应符合国家及地方的相关规定，以及项目批准文件的相关要求。

二、施工图设计文件的组成2、1房屋建筑工程的施工图设计文件应包括：设计说明书，包括工程概况、设计依据、设计规模、工程结构形式与特点、材料及设备选用等；施工图纸，包括总平面图、建筑平面图、立面图、剖面图、大样详图等；结构施工图纸，包括基础平面图、基础详图、结构平面图、屋面结构平面图等；设备施工图纸，包括给排水、暖通空调、电气等施工图纸；以及节能专篇（或节能专篇说明书）。

21、2市政基础设施工程的施工图设计文件应包括：设计说明书，包括工程概况、设计依据、规模与标准等；施工图纸，包括路线平面图、纵断面图和横断面图；结构施工图纸，包括桥梁、隧道等结构施工图纸；设备施工图纸，包括给排水、燃气、供热等施工图纸；以及节能专篇（或节能专篇说明书）。

211、3仿古建筑及古建筑修缮工程的施工图设计文件应包括：设计说明书，包括工程概况、设计依据、规模与标准等；施工图纸，包括总平面图、建筑平面图、立面图、剖面图等；结构施工图纸，包括基础平面图、基础详图等；设备施工图纸，包括给排水、电气等施工图纸；以及节能专篇（或节能专篇说明书）。

三、施工图设计深度要求3、1施工图设计深度应符合下列规定：（1）满足工程施工各阶段的需要，如采购材料、加工制作、运输及安装等；（2）满足工程质量要求；（3）满足工程安全要求；（4）满足环境保护要求；（5）满足经济合理要求。

景观施工图图纸深度要求一、概述景观施工图图纸是景观工程设计的重要组成部分，它不仅关系到工程的实施效果，也直接影响到工程的施工质量。

第一部分施工图设计内容及部分做法要求1．建筑部分1。

1 建筑：1.1。

1 本设计须以甲方提供的条件图为总前提进行设计。

1.1.2 本项目共X种户型平面组合(X种户型)，建筑平面以业主提供的户型平面图及组合平面图为依据进行设计。

1.1.3 建筑物层数：XF，其中部分户型局部有X层地下室。

1.1.3。

1建筑物层高: X米；局部坡屋顶。

地下室层高：X米。

1。

1.4 墙体1。

1。

4.1 填充墙(外墙及分户墙）砌筑材料为厚200的页岩空心砖，局部户内隔墙可采用厚120的页岩实心砖或多孔砖，客厅、餐厅、卧室等主要房间内应保证不露梁柱。

1。

1。

4.2墙上所有预留孔洞(如排风孔洞等）均应有平面和竖向定位尺寸，且须分别注明套管采用材料的类型及规格尺寸，梁柱上留洞应标注清楚并在结构图中采取相应措施。

空调按家庭小型中央空调考虑。

1。

1.4。

3 外墙、及屋面须考虑保温节能要求，外窗考虑隔热保温材料.1.1。

5 楼地面1.1。

5.1 各房间楼地面按水泥砂浆找平层考虑。

1.1。

5.2 厨房、阳台、卫生间、楼地面找平层完成面标高应低于同层相临楼地面找平层完成面50㎜，露台楼地面找平层（包括保温层）完成面标高应低于同层相临楼地面找平层完成面50㎜,厨房、卫生间防水材料建议选用“涂膜类”.1。

1.5。

3雨蓬、露台均应设计防水和地漏,就近接入排水管，防水材料选用涂膜类。

1。

1.5。

4普通阳台、空中花园利用砼结构自防水，地漏等局部做防渗漏处理，面层为防水砂浆压光面，大面不做防水。

1。

1.5.5 底层散水标高低于室外地坪300㎜，散水上为绿化覆土；取消散水沟做法，屋面雨水直接进入雨水井组织排放（若能满足各方面要求，建议设计取消散水）。

1.1.6 内外墙及顶棚1。

1。

6。

1外墙装饰为外墙涂料饰面;1。

1。

6.2 厅、房内墙及顶棚为混合砂浆抹平满刮腻子两遍。

1.1.6.3 厨房、卫生间内墙为水泥砂浆找平层。

1.1。

6。

4 厨房、卫生间顶棚为混合砂浆抹平。

工程施工图编制标准一、前言工程施工图是工程设计成果的重要组成部分，是施工现场操作的重要依据。

为确保工程施工图的准确、完备和规范，提高工程施工质量，减少工程施工事故，特制定本标准。

二、编制依据1.《建设工程施工图深化设计细则》2.《建设工程施工图编制规范》3.《建设工程图样科计量标准》4.《建设工程施工图软件应用规范》三、编制原则1.工程施工图必须满足工程设计要求和规范要求；2.工程施工图必须准确、完整、规范、清晰；3.工程施工图必须符合国家规定的图样标准和技术标准。

四、编制流程1.勘察设计交底进行项目勘察设计交底，明确工程设施及要求，为工程施工图编制奠定基础。

2.施工图设计根据设计要求，进行施工图的详细设计，包括平面布置、立面剖面、构造详情等，符合相关规范和标准要求。

3.施工图审核由专业人员对施工图进行审核，确保施工图准确、完整、规范。

4.施工图签发经审核通过的施工图由设计主管部门签发，成为正式施工工具。

5.施工现场管理在施工现场对施工图进行有效管理，确保施工图的正确使用和准备。

五、编制要求1.工程施工图必须符合国家规定的图样标准和技术标准；2.工程施工图必须清晰，文字、图形有序排列，符号标注正确；3.工程施工图必须准确，尺度准确，尺寸标注清晰；4.工程施工图必须完整，各项参数、材料信息齐全；5.工程施工图必须规范，符合相关规范的要求。

六、相关符号标准1.图形标准：按照《建设工程图样科计量标准》进行标注；2.文字标准：采用宋体字体，字形工整，字体大小明确；3.符号标准：采用常见的工程符号，标注规范，避免混淆。

七、审查评估1.工程施工图经设计主管部门审核通过，方可施工；2.施工现场根据实际情况对施工图进行调整和改善，确保施工质量。

八、附则1.本标准由XX设计研究院制定，经过相关专业人员评审通过；2.本标准的解释权归XX设计研究院所有；3.本标准实施时间自XXX年X月X日起生效。

以上便是关于工程施工图编制标准的详细内容，根据标准的要求，工程施工图必须符合规范、准确、完整、规范，确保工程施工质量和安全。

方案设计、初步设计、施工图设计要求方案设计1. 引言本方案设计旨在实现某个特定目标，并为项目的顺利实施提供清晰的指导。

本详细描述了项目需求、设计原则、技术方案和实施计划。

2. 项目概述在此部份，列出项目的背景信息，包括项目的目标、范围和重要性。

说明项目的主要需求和预期结果，以及项目的约束和限制。

3. 设计原则在本节中，列出项目设计的原则和目标。

这些原则将指导方案设计和整个实施过程。

确保原则明确、可衡量且与项目的目标一致。

4. 功能需求按照项目需求，详细列出每一个功能的需求。

确保每一个需求都被明确描述，并与项目的目标一致。

5. 系统架构在本节中，详细描述系统的整体架构。

包括系统的各个模块、模块之间的关系以及数据流程图。

确保系统设计合理且满足项目的需求。

6. 技术方案在此部份，列出使用的技术和工具以及其选择的原因。

说明每个技术的优点和缺点，并解释其如何满足项目的需求。

7. 数据管理在本节中，详细描述数据的管理和存储方式。

包括数据库设计、数据备份和恢复机制等。

确保数据的安全性和可靠性。

8. 界面设计在此部份，详细描述界面的设计。

包括界面的布局、颜色选择和交互设计等。

确保界面友好、易于使用和符合期望。

初步设计9. 进度计划在本节中，制定项目的进度计划。

包括项目的关键里程碑、分配和时间表。

确保项目能够按时完成。

10. 资源需求在此部份，详细列出项目实施所需的所有资源。

包括人力资源、设备和软件等。

确保资源能够及时准备并满足实施需求。

11. 风险评估在本节中评估项目的风险，并提出相应的风险应对策略。

确保项目风险得到有效控制，可以尽量避免或者减轻可能的风险。

施工图设计要求12. 设计规范在此部份，列出项目的设计规范和要求。

包括设计标准、设计参数和设计约束等。

确保设计符合相关的规范和标准要求。

13. 图纸要求在本节中，详细列出项目需要的各种图纸。

包括平面图、立面图、剖面图等。

确保图纸的比例、标注和符号等都符合要求。

施工图设计及深度要求一、总要求1.图纸目录、施工说明、系统图、平面图及各种大样图、接线图齐全。

2.平面图、大样图上图纸比例正确。

二、图框图例1.图框比例都要用1:100，尽可能不用1:150或更大比例，平面图内容十分简单的情况下，可以用小图框放成1:150的比例。

2.同类型图纸（如平面图）尽量选用统一的图框套用。

3.统一使用公司图例。

三、字体线宽1:100的图纸中：1.平面图内的说明文字，英文和数字用romans.shx字体，大字体用hzdx.shx字体，字高300，字宽比例均为0.75。

2.图纸名称用黑体字，字高1000，宽度比例为0.8（A2、A3框用字高600）。

3.平面图管线上标的线型文字，英文和数字用romand.shx字体，字高300，宽度比例为0.75。

管材方向与水平线夹角为90度时候，文字由下向上标注；其余情况下文字均由左向右标。

4.管材的Pline线宽为50，桥架宽240。

5.施工说明中的英文和数字用romans.shx字体，大字体用hzdx.shx字体，字高400，字宽比例均为0.75。

1:150的图纸中：6.平面图内的说明文字，英文和数字用romans.shx字体，大字体用hzdx.shx字体，字高400，字宽比例均为0.75。

7.图纸名称的文字，用1:100中的放大1.5倍即可。

8.平面图管线上标的线型文字，英文和数字用romand.shx字体，字高400；文字顺着管材方向标注。

9.管材的Pline线宽为70，桥架宽300。

其它要求：10.1:75及1:125比例的图纸字体线宽的要求同1:100，1:175及1:200比例的图纸字体线宽的要求同1:150。

11.系统图、大样图及各种接线图中标注文字，英文和数字用romans.shx字体，大字体用hzdx.shx字体，字高300，字宽比例均为0.75。

四、图纸目录及施工说明的要求1.一套图纸必须有图纸目录；图幅中有特殊图幅需在目录中写明（如A0加长）。

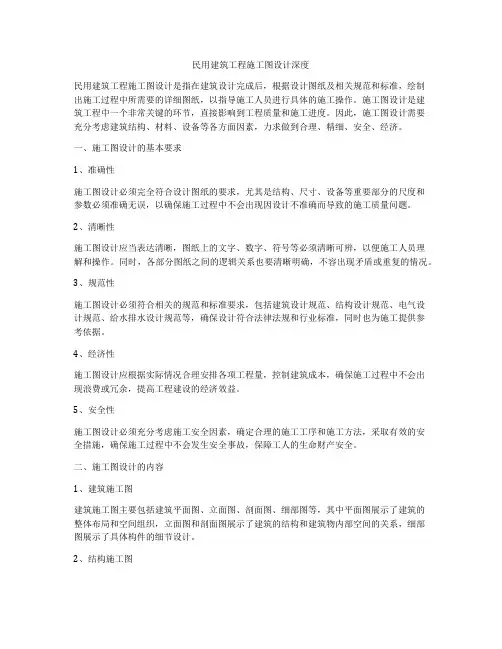

民用建筑工程施工图设计深度民用建筑工程施工图设计是指在建筑设计完成后，根据设计图纸及相关规范和标准，绘制出施工过程中所需要的详细图纸，以指导施工人员进行具体的施工操作。

施工图设计是建筑工程中一个非常关键的环节，直接影响到工程质量和施工进度。

因此，施工图设计需要充分考虑建筑结构、材料、设备等各方面因素，力求做到合理、精细、安全、经济。

一、施工图设计的基本要求1、准确性施工图设计必须完全符合设计图纸的要求，尤其是结构、尺寸、设备等重要部分的尺度和参数必须准确无误，以确保施工过程中不会出现因设计不准确而导致的施工质量问题。

2、清晰性施工图设计应当表达清晰，图纸上的文字、数字、符号等必须清晰可辨，以便施工人员理解和操作。

同时，各部分图纸之间的逻辑关系也要清晰明确，不容出现矛盾或重复的情况。

3、规范性施工图设计必须符合相关的规范和标准要求，包括建筑设计规范、结构设计规范、电气设计规范、给水排水设计规范等，确保设计符合法律法规和行业标准，同时也为施工提供参考依据。

4、经济性施工图设计应根据实际情况合理安排各项工程量，控制建筑成本，确保施工过程中不会出现浪费或冗余，提高工程建设的经济效益。

5、安全性施工图设计必须充分考虑施工安全因素，确定合理的施工工序和施工方法，采取有效的安全措施，确保施工过程中不会发生安全事故，保障工人的生命财产安全。

二、施工图设计的内容1、建筑施工图建筑施工图主要包括建筑平面图、立面图、剖面图、细部图等，其中平面图展示了建筑的整体布局和空间组织，立面图和剖面图展示了建筑的结构和建筑物内部空间的关系，细部图展示了具体构件的细节设计。

2、结构施工图结构施工图主要包括结构平面图、骨架图、细部节点图等，其中结构平面图展示了建筑结构的整体布局和施工工序分解，骨架图和细部节点图则展示了具体构件的尺度和连接方式。

3、给水排水施工图给水排水施工图主要包括给水管道平面布置图、排水管道平面布置图、细部节点图等，其中给水管道和排水管道的平面布置图展示了管道的走向和连接方式，细部节点图则展示了管道的连接细节。

施工图设计要点（土建）一、设计总则1．施工图设计应按现行国家相关规范、规定执行。

2．设计深度未特殊说明部分按<建筑工程设计文件编制深度规定>执行。

3．在设计工作开始前，制定出合理的设计进度计划，其中包括各专业各阶段工作内容及起止时间(如建筑专业转条件、各专业互提条件、出图、校对、审核、会签等)，并交由建设单位确认，设计工作应严格按照设计进度计划进行，建设单位对设计成果及设计过程记录定期进行检查、确认。

4．施工图设计须严格按照建设单位提出的特殊要求进行设计，特别是建筑各个细部，如节点、作法等,如果设计过程中，设计单位发现建设单位提供的资料有不合规范、不合理的地方，或设计单位有更好，更适合本工程的建议应及时通知建设单位确认。

二、图面要求1．总图、管网绘图比例为：1：500，平面、立面、剖面绘图制比例为1：100，大样图绘图比例为1：50，节点详图绘图比例为1：20（此比例为正常情况，特如遇殊可做调整）。

2．总平面图：包括道路平面图和管线综合图。

3．平面图：应绘制防火分区分隔位置图，并应标出各个分区的面积。

可自由分隔的大开间建筑平面应绘制出。

4．立面要求：立面材质做法应绘制详细图；立面不能体现凹凸部位，应绘制立面展开图。

建筑立面上有凹出变化的部位应绘制节点详图。

5．剖面要求：应把所有不同的断面都剖到。

6．详图要求：绘制单元大样，图面应尽可能详细。

节点处、悬挑处、凹凸部位、阴阳角等细部的保温结构应加注说明（或绘制详图）。

立管、地漏、开关插座等由各专业出图标明。

7．图纸深度按照国标中各个专业的民用建筑工程施工图设计深度绘制。

三、建筑设计要点设计中应着重注意以下几个要点：1．采暖建筑的外墙、屋顶,接触室外空气的楼板、不采暖地下室上部的楼板和不采暖楼梯间的隔墙等围护结构设计上要进行保温验算,其传热阻应大于或等于本地区要求的最小传热阻.外墙和屋顶的接缝,混凝土或金属嵌入体构成的冷桥部位要进行保温处理.2．控制窗墙比,门窗保温性、密闭性及隔音效果符合规范要求.采用中空玻璃、LOW-E中空玻璃等都有节能效果，K值控制在2～2.8。

建筑设计施工图深度要求（初稿）一、建筑设计总说明（一）总说明应有以下内容：设计依据、工程概况、工程技术经济指标表、标高及单位、建筑主要用材及构造要求、建筑设备、建筑消防设计、建筑节能设计、标准图集引用目录及其它。

(人防说明随人防设计单独出图）（二）当有多栋建筑或为住宅小区时，除工程技术经济指标总表外，还应有各栋建筑面积及户型表.（三）建筑主要用材及构造要求应对以下内容详细说明：内外墙体、内外装修、结构降板、门窗幕墙、建筑防水、变形缝、设备管井等.（四）总说明参考图样见附页。

（五) 建筑构造做法要有详图，特别是建筑防渗防裂设计技术措施。

二、总图（一) 注重营造错落有致的地平线和天际线.应能充分保障住宅小区内雨水排出的顺畅，一般场地设计标高应比周边道路标高高0。

5M以上；组团内住宅的门厅与主园路的高差须不小于0。

6米，次园路、宅间路应高于主园路0。

2至0。

3米；每个组团中央必须有2至3幢建筑的±0。

00线比其他建筑高出0。

4至0。

8米，以满足综合管网放坡的要求.（此项须满足各地容积率计算的相关规定）（二）垃圾站通风窗不应正对临近住宅的门窗，应利用绿化等措施对垃圾站进行遮挡,尽量减少异味、视觉等对住户的影响。

（三）应尽量将各种检查井、雨水井等置于隐蔽处，当这些井处在人行道及广场等铺装地面时，应结合景观设计对井口进行处理。

（四）地下室顶板覆土厚度道路为0。

4-0。

8M,绿化覆土为0.4—1。

8M，一般覆土平均约1.1M.因景观堆坡要求覆土大于 1.0M的下方填充轻质材料.（五）注意消防车道下的管道和暗沟应能承受30吨大型消防车的荷载。

(六）电力变配电位置，应结合建筑和景观设置。

三、地下车库（一) 地下车库净高(除去各类管网）：不低于2。

2米，不高于2.4米。

地下室层高：非人防地下室为3.3—3.6米，人防地下室按地方规定.如有消防车、垃圾车等特殊车辆进入时,地下车库净高按相应规范执行。

地下车库层高=净高+设备管线占用高度+梁高。

奔业•沁园施工图设计要求一、设计原则：1、施工图设计按送审规划图深化设计，除不满足相关规或结构不合理处作适当修改外，原则上不再做大的调整。

2、各专业设计，在满足本使用功能的前提下，应尽量考虑工程的成本，兼顾实用、安全、美观、经济的设计原则。

3、住宅群房的商铺开间基本按住宅自身柱距考虑。

商铺要考虑上、下水管；强、弱电接线盒。

4、地下室不设人防，按普通地下室设计。

二、围：建筑、结构、给排水、强弱电、暖通（防排烟）、总图。

三、设计接口：1、建筑：室外及公共部分装修到位，套毛坯房标准；墙粉搓砂灰收光、平顶刷白、留门洞、不装门框；进户门安装防盗门。

2、结构:到位。

3、给排水：给水至每户的厨房或者卫生间；排水接至户立管；卫生间采用同层排水。

4、消防给水：商业消防设计到位，住宅走道考虑消火栓。

5、强弱电：强、弱电至用户室配电箱，每户进门处设置一个开关，平顶上配白炽灯一盏。

6、暖通（防排烟）：按要求设置。

7、总图：道路、外管外线、电缆沟、化粪池；排水（雨污分流）房陵大道接口，上水从房陵大道接入。

四、各专业的设计要求：1、平面功能、立面造型、建筑层高、层数：见方案平、立、剖面图。

2、结构形式及墙体材料：结构形式采用框架剪力墙结构。

商业外墙及分户墙采用200mm厚加气砼砌块，住宅墙及分户墙采用200mm厚加气砼砌块，其余采用100mm厚加气砼砌块。

3、外墙保温：采用无机保温砂浆保温方式，无机保温砂浆厚度根据计算确定。

4、墙上空调冷媒管穿墙留洞（附表一）住：浴霸换气孔位置应尽量避开上层外窗的开启扇。

5、电梯：6、层高：⑴商业裙房底层：3.9M；⑵商业裙房二层：3.6M;⑶住宅层高： 2.8M（1、2、3、4#楼）；3.0M（5、6、7、8#楼）；⑷地下室层高： 3.7M；⑸地下室顶板覆土： 1.0~1.2M。

7、楼地面标高：（附表二）8、门窗：⑴材料：入户门：钢制成品防盗保温门兼防火门（传热系数k≤3.0）外墙门窗：彩色铝合金门窗（含商业裙房）玻璃一般为6+6A+6双层玻璃，特殊部位以节能计算为准；防火门：成品木质防火门；套房门：留洞口。

设计要求及建议4.1规划4.1.1各分期间关系1-1分期在地面上相对独立，与其他分期脱开。

但地下设施应与其他分期合理连接。

1-1地下车库与1-2商区地下车库，应在负二层通过6~7米宽涵洞相连接，以便小轿车在两个车库间通行。

该涵洞应注意与上部市政道路的关系。

1-1地下车库与1-3住区车库，应在负二楼直接连通，合为一个大的车库。

应注意人防设施、设备管线、消防疏散的合理连接。

4.1.2总图布置1)在方案总平面布置的基础上，进一步深化和完善，尤其要根据场地高差、朝向、景观等方面的情况仔细进行设计；2)设计深化需保证建筑间距和空间的舒适度；3)车行道和消防扑救场的设置需综合考虑景观的布置，做到对景观影响最小；4)地块西侧布置临时垃圾收集点，详见附件1 ；4.1.2竖向设计1)在方案的基础上结合原有地形地貌，进一步分析各个局部的高差，减少挡土墙的设置，减少挖方量；2)合理控制正负零零与车库顶板高差。

该高差需满足无台阶入户，无障碍设计，场地排水顺畅，尽多的绿地，和足够的面层铺装厚度，共四方面的需求；3)车库顶板的设计要结合景观的处理，其绿化区的覆土厚度按平均1.5米设计。

1.5米的厚度可以通过堆坡或花池的方式来实现。

4.1.3综合管网1)雨、污水管网与市政雨污管网接驳口，按提供的市政规划控制管网图就近接驳；对地表雨水有可能直接流向建筑时应考虑截水措施，所有雨水管路按回收设置；2)电力、燃气、通讯、给水管网与市政管网的接驳点，按提供的市政规划控制管网图就近接驳；3)小区内综合管网布置应在道路红线范围内进行设计；4)消防用水和生活用水分别设置，不得共用；5)地下车库应尽量结合地形，实现自然通风和自然采光。

4.2建筑4.2.1住宅楼栋编号确认详甲方书面确认的编号图。

4.2.2平面设计要求1)在方案阶段户型平面的基础上，按照我方提出的要求对户型平面进一步完善，并与相关专业讨论协商预留相关专业的管井、管道及其它设备的位置；2)主要房间不能现梁；3)每户设置分体式空调，并在图纸中表达空调位置；空调室外机按照格力空调最大尺寸考虑，并应考虑安装方便性；4)户内门门洞尺寸按照以下标准设计：入户门洞宽1000mm、卧室洞宽900mm，厨房洞宽在有条件时做1600㎜，不够时800mm，高度统一为2400㎜；5)户内楼梯踏步截面尺寸以高175mm×宽250mm为宜；户内走廊净空尺寸不小于1100；6)降板要求：厨房比房间标高降板50mm；卫生间比房间标高降350mm，露台降板200㎜，开敞阳台降板100，封闭阳台不降板；阳台、露台降板原则：所有入户阳台的完成面不得高于室内完成面；特殊情况：当露台或阳台下为主要房间时，可不降板，需与甲方协商；当露台下无房间时，按以上降板原则设计。

建筑工程施工图设计质量以及深度的要求分析【摘要】建筑工程施工图设计的质量和深度直接影响着工程施工的质量和进度。

本文就探讨了施工图设计的重要性、设计质量要求以及设计深度要求等方面。

施工图设计需要满足一定的标准和规范，确保设计的准确性和可执行性。

设计深度也需要充分考虑工程的具体要求，避免施工中出现问题。

影响施工图设计质量和深度的因素有很多，如设计人员专业水平、沟通协调能力以及技术支持等。

为了提高施工图设计的质量和深度，可以采取一些改进方法，如加强设计人员的培训、引入先进的设计软件等。

建筑工程施工图设计的质量和深度需求是确保工程施工顺利进行的重要保证。

【关键词】建筑工程、施工图设计、质量要求、深度要求、影响因素、改进方法、施工质量、工程进度、重要保证1. 引言1.1 建筑工程施工图设计质量以及深度的要求分析建筑工程施工图设计质量以及深度的要求分析是建筑工程施工过程中至关重要的一环。

施工图设计质量要求高，设计深度要求深，对实际施工过程起着至关重要的作用。

在建筑工程中，施工图设计是将设计方案转化为施工实际操作的具体指导标准，其质量和深度直接影响着工程施工质量和进度。

设计质量要求是指施工图设计应符合相关的法规、标准和规范要求，保证工程施工过程中能够减少施工错误和争议发生，确保施工质量和安全。

设计深度要求是指施工图设计应包含足够详细和全面的信息，能够为施工单位提供清晰明确的操作指导，避免施工过程中的误解和偏差。

影响施工图设计质量和深度的因素有很多，包括设计人员的专业水平、设计软件的使用技巧、设计方案的合理性等。

为了提高施工图设计的质量和深度，需要不断探索改进的方法，包括加强设计人员的培训和学习、优化设计流程、提升设计软件的使用技巧等。

建筑工程施工图设计的质量和深度需求是保障工程施工质量和进度的重要保证。

2. 正文2.1 施工图设计的重要性建筑工程施工图设计在整个工程施工过程中起着至关重要的作用。

施工图设计是工程项目的实施依据，是将设计理念转化为具体施工操作的桥梁。

施工图设计制图标准一、总则1、为了规范施工图设计制图，提高制图质量，统一设计标准，特制定本标准。

2、本标准适用于本公司内部各专业施工图设计制图。

二、基本规定1、制图应符合国家有关标准和规定。

2、图纸内容应完整、准确，清晰易懂。

3、图纸应按照比例绘制，比例尺可根据需要选择。

4、图例符号应统一、规范。

5、图纸应使用中文或英文标注，标注应清晰、准确。

6、图纸应按照规定的格式进行排版，页边距应大于1cm。

7、图纸应使用黑色绘图，字体应清晰、易读。

8、图纸中的标注、说明等应使用规范字体，不得使用草书、行书等不规范字体。

9、图纸中的图例符号应按照国家标准或行业标准进行绘制。

10、图纸中的表格应按照规定格式进行排版，内容应准确、完整。

11、图纸中的数据应按照规定格式进行标注，标注应清晰、准确。

12、图纸中的文字说明应使用规范语言，不得使用口语或俚语。

13、图纸中的图形符号应符合国家或行业标准，不得自行创造。

14、图纸中的材料表、设备表等应按照规定格式进行排版，内容应准确、完整。

15、图纸中的标题栏应按照规定格式进行填写，内容应准确、完整。

16、图纸中的签字栏应按照规定格式进行填写，签字应规范、易读。

施工图制图代码在当今的建筑设计领域，施工图制图代码已经成为了一种重要的数字化工具。

它可以将设计师的创意转化为具体的施工方案，为建筑项目的实施提供精确的指导。

本文将探讨施工图制图代码的重要性，以及如何利用它实现精细化建筑设计的目标。

一、施工图制图代码的背景和意义随着计算机技术的发展，建筑行业逐渐实现了数字化转型。

设计师可以通过计算机辅助设计软件进行初步设计和概念设计，但是要将这些设计转化为具体的施工方案，仍然需要手动绘制施工图。

在这种情况下，施工图制图代码应运而生。

它可以将设计师的手动绘图转化为数字化施工图，大大提高了设计效率和质量。

二、施工图制图代码的实现过程施工图制图代码的实现过程主要包括以下几个步骤：1、收集数据：首先需要收集建筑项目的相关数据，包括设计图纸、现场照片、施工规范等等。
