如何根据电机大小计算电缆线线径规格

如何根据电机大小选择电缆线径?第一章按功率计算电流的口诀之一1.用途：这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。

电流的大小直接与功率有关,也与电压,相别,力率(又称功率因数)等有关。

一般有公式可供计算,由于工厂常用的都是380/220 伏三相四线系统,因此,可以根据功率的大小直接算出电流。

2.口诀：低压380/220 伏系统每KW 的电流,安千瓦，电流，如何计算？电力加倍，电热加半单相千瓦，4 . 5 安单相380 ，电流两安半。

3. 说明:口诀是以380/220V 三相四线系统中的三相设备为准,计算每千瓦的安数。

对于某些单相或电压不同的单相设备,其每千瓦的安数.口诀中另外作了说明。

①这两句口诀中,电力专指电动机.在380V 三相时(力率0.8 左右),电动机每千瓦的电流约为2 安.即将“千瓦数加一倍”( 乘2)就是电流, 安。

这电流也称电动机的额定电流.【例1 】5.5 千瓦电动机按“电力加倍”算得电流为11 安。

【例2 】4 0 千瓦水泵电动机按“电力加倍”算得电流为8 0安。

电热是指用电阻加热的电阻炉等。

三相380 伏的电热设备,每千瓦的电流为1.5安.即将“千瓦数加一半”(乘1.5)，就是电流,安。

【例1】3 千瓦电加热器按“电热加半”算得电流为4.5 安。

【例2】1 5 千瓦电阻炉按“电热加半”算得电流为2 3 安。

这口诀并不专指电热,对于照明也适用.虽然照明的灯泡是单相而不是三相,但对照明供电的三相四线干线仍属三相。

只要三相大体平衡也可以这样计算。

此外,以千伏安为单位的电器(如变压器或整流器)和以千乏为单位的移相电容器(提高力率用)也都适用。

即是说,这后半句虽然说的是电热,但包括所有以千伏安、千乏为单位的用电设备,以及以千瓦为单位的电热和照明设备。

【例1 】1 2 千瓦的三相( 平衡时) 照明干线按“电热加半”算得电流为1 8 安。

【例2】30 千伏安的整流器按“电热加半”算得电流为45 安。

如何计算电机功率与电缆配线直径详细计算方式
一、电机功率与配线直径计算
首先要计算100KW负荷的线电流。

对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。

由三相电路功率公式可推出：
线电流公式：I=P/1.732Ucosφ
式中：P为电路功率，U为线电压，三相是380V，cosφ是感性负载功率因素，一般综合取0.8你的100KW负载的线电流：
I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A
还要根据负载的性质和数量修正电流值。

如果负载中大电机机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。

若取1.5，那么电流就是285A。

如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。

就可以按这个电流选择导线、空开、接触器、热继电器等设备。

所以计算电流的步骤是不能省略。

导线选择：
根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。

变压器选择：
变压器选择也有很多条件，这里就简单的用总容量除以功率因素再取整。

S=P/cosφ=100/0.8=125KV A
选择大于125KV A的变压器就可以了。

50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。

如何根据功率选择线径
「辰鸿科普」在日常生活和工作中，很多场合非电气人员同样需要知道电线线径如何选择，下面为大家介绍一下正确的选择方法。

计算原理介绍：根据设备功率计算出设备电流值，再根据设备的电流值计算出导线的线径。

专业的电气工作者能够在30秒之内心算出正确的设备所需线径，你，需要多少秒？
例1：某单相设备5KW，选用多大的线径才行？
已知设备为单相220V供电，那么，根据口诀：单相（220V），四倍半可知：设备电流=设备功率（5）×4.5=22.5A
根据口诀：10下五可知：选择4mm2的铝线安全载流量为20A，不能满足要求。

选择6mm2的铝线安全载流量为30A，可以满足要求。

又根据口诀：铜线升级算可知：选择4mm2的铜线安全载流量为30A，可以满足要求。

结果可知：2×6mm2的铝线或2×4mm2的铜线均可满足安全使用。

例2：某三相设备功率30KW，选用多大的线径才行？
已知设备为三相380V供电，那么，根据口诀：电力加倍可知：设备电流=设备功率（30）×2=60A
根据口诀：25、35，四三界可知：选择16mm2时的铝线的载流量为16×4A=64A，可以满足要求。

又根据口诀：铜线升级算可知：选择10mm2的铜线安全载流量为64A，可以满足要求。

结果可知：3×16mm2的铝线或3×10mm2的铜线均可满足安全使用。

显然，以上这些都是估算值，和严谨地科学计算结果存在一定的出入，但这些估算结果并不会对安全使用带来影响，相反，这些都是现场工程师必须掌握的技巧。

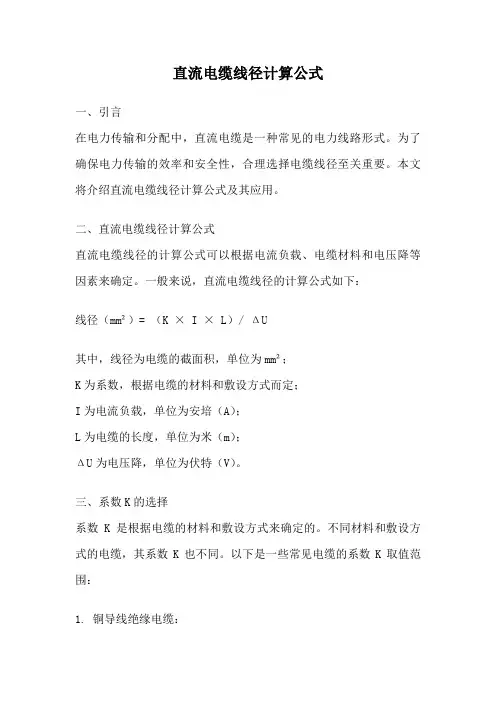

直流电缆线径计算公式一、引言在电力传输和分配中，直流电缆是一种常见的电力线路形式。

为了确保电力传输的效率和安全性，合理选择电缆线径至关重要。

本文将介绍直流电缆线径计算公式及其应用。

二、直流电缆线径计算公式直流电缆线径的计算公式可以根据电流负载、电缆材料和电压降等因素来确定。

一般来说，直流电缆线径的计算公式如下：线径（mm²）= （K × I × L）/ ΔU其中，线径为电缆的截面积，单位为mm²；K为系数，根据电缆的材料和敷设方式而定；I为电流负载，单位为安培（A）；L为电缆的长度，单位为米（m）；ΔU为电压降，单位为伏特（V）。

三、系数K的选择系数K是根据电缆的材料和敷设方式来确定的。

不同材料和敷设方式的电缆，其系数K也不同。

以下是一些常见电缆的系数K取值范围：1. 铜导线绝缘电缆：- 单芯电缆：K = 143～145；- 多芯电缆：K = 133～135。

2. 铝导线绝缘电缆：- 单芯电缆：K = 230～235；- 多芯电缆：K = 213～218。

3. 铜带绝缘电缆：K = 125～128。

4. 铝带绝缘电缆：K = 200～205。

根据具体情况，选择相应的系数K进行计算。

四、应用举例为了更好地理解直流电缆线径的计算，以下举例说明：假设有一段长度为100米的多芯铜导线绝缘电缆，电流负载为50安培，希望电压降不超过2伏特。

根据上述公式，可以计算出该电缆的线径：线径（mm²）= （133 × 50 × 100）/ 2 = 3325mm²因此，根据计算结果，该多芯铜导线绝缘电缆的线径应为3325mm²。

五、注意事项在进行直流电缆线径计算时，需要注意以下几点：1. 电流负载应该根据实际情况进行准确测量，以确保计算结果的准确性。

2. 电缆长度应基于实际布线情况进行测量，确保计算结果的准确性。

3. 电压降的限制应根据工程要求和安全标准来确定，确保电力传输的稳定性和可靠性。

1.直流电缆线径由线路压降决定
导线截面积计算公式为：
S=(If * L)/(r* ΔV)
If：导线中最大电流(安)； L：导线长度(米)，等于距离的2倍；
r：电导率（电阻率的倒数),铜取57，铝取34 ΔV：导线设定压降(伏)，-48V时取3.2V；
S：导线截面积(平方毫米)。

因此只要计算出负载电流，测算出所需导线距离，就可计算出所需线径了，然后查电缆规格表，选择对应电缆。

2. 220V电源线截面积
第一步：Im＝P/220 〔P为设备最大功率〕
第二步：电源线面积S＝Im/ Ji (mm2)
Im为最大负荷电流
Ji 为经济电流密度（在24小时工作的通信系统中，一般取2.25）
3.三相电路“用功率除以电压得到电流”是不正确的，用电流除以每平方毫米载流大约4-6A 常数也是不准确的。

你计算得到的就是线缆的线径是一根（一相）线缆的线径，不是三相电缆线径的总和。

正确的线径的选择是首先要计算负载的线电流，再根据线电流大小按照导线安全载流量表选择合适的线径。

负载的线电流计算公式：
对于三相平衡电路而言，三相电机功率的计算公式是：P=1.732IUcosφ
由三相电机功率公式可推出线电流公式：
I=P/1.732Ucosφ
式中：P为负载功率
U为线电压，单相：220V；三相：380V
cosφ是电机功率因素，一般取0.75 ~0.85。

电子厂线径计算公式
1.直流电缆线径由线路压降决定
导线截面积计算公式为：
S=(If*L)/(r*ΔV)
If：导线中最大电流(安)；L：导线长度(米)，等于距离的2倍；
r：电导率（电阻率的倒数),铜取57，铝取34ΔV：导线设定压降(伏)，-48V时取3.2V；
S：导线截面积(平方毫米)。

因此只要计算出负载电流，测算出所需导线距离，就可计算出所需线径了，然后查电缆规格
表，选择对应电缆。

2.220V电源线截面积
第一步：Im＝P/220〔P为设备最大功率〕
第二步：电源线面积S＝Im/Ji(mm2)
Im为最大负荷电流
Ji为经济电流密度（在24小时工作的通信系统中，一般取2.25）
3.三相电路“用功率除以电压得到电流”是不正确的，用电流除以每平方毫米载流大约4-6A常数也是不准确的。

你计算得到的就是线缆的线径是一根（一相）线缆的线径，不是三相电缆线径的总和。

正确的线径的选择是首先要计算负载的线电流，再根据线电流大小按照导线安全载流量表选择合适的线径。

负载的线电流计算公式：
对于三相平衡电路而言，三相电机功率的计算公式是：P=1.732IUcosφ
由三相电机功率公式可推出线电流公式：
I=P/1.732Ucosφ
式中：P为负载功率
U为线电压，单相：220V；三相：380V
cosφ是电机功率因素，一般取0.75~0.85。

老司机教你如何计算设备所需电线线径，值得收藏装配电工是自动化设备制造中非常重要的一环，参与到设备每一个细节当中，所以如何正确选用合适规格的电线显得特别重要。

如果选用的线材规格不合理，就极易发生电气火灾等安全事故。

因此，要根据设备不同的要求来进行线材的合理选用，以下三种方法供大家参考。

一、线材规格RV：材质软线，是更多股铜丝绞在一起的单芯线，一般常用自动化设备。

BV：是一根铜丝的单芯线，比较硬，也叫单股铜芯硬导线。

一般常用于家装。

BVR：是好多股铜丝绞在一起的单芯线，也叫软线。

RVV：是软护套线，也就是二根或者三根RV线用护套套在一起。

二、电线截面积电线规格的选用，应根据设备的总功率来计算，然后根据不同规格电线的最大载流能力来选取合适的电线电缆。

电线负载电流安全值（部分）：1.0mm²铜芯电线允许长期负载的电流安全值为：6A--8A;1.5mm²铜芯电线允许长期负载的电流安全值为：9A--13A;2.5mm²铜芯电线允许长期负载的电流安全值为：15A--20A;4.0mm²铜芯电线允许长期负载的电流安全值为：24A--30A;6.0mm²铜芯电线允许长期负载的电流安全值为：32A--50A;常用导线横截面积：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150mm²；三、RV电功率表功率的计算方法：P（功率）= U（电压）×I（电流）1.0mm²铜芯电线最大功率P = 220V× 7.5A = 1650W1.5mm²铜芯电线最大功率P = 220V×12.5A = 2750W2.5mm²铜芯电线最大功率P = 220V× 20A =4400W4.0mm²铜芯电线最大功率P = 220V×32A = 7040W6.0mm²铜芯电线最大功率P = 220V×50A = 11000W声明：本文由技拓-童新能编辑整理，转载请注明！。

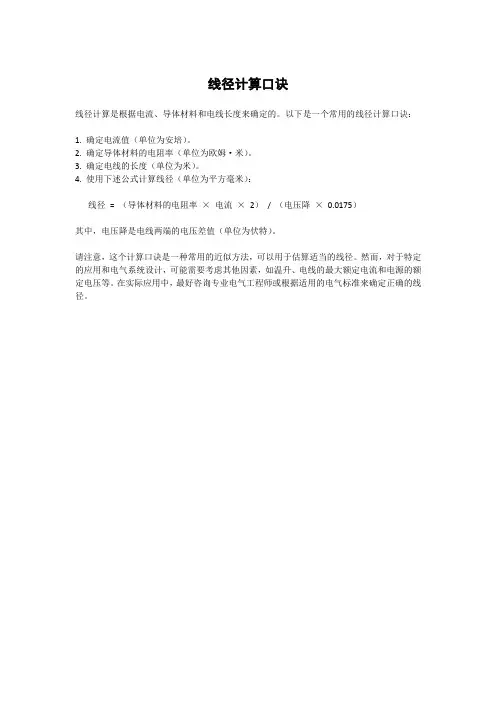

电线线径的计算方法
电线线径的计算方法主要基于导线的截面积、通过的电流、长度以及允许的电源降。

对于铜线和铝线，计算公式有所不同。

对于铜线，线径的计算公式为：S = IL / 54.4U，其中S是导线的截面积（mm²），I是导线中通过的最大电流（A），L是导线的长度（m），U是允许的电源降（V）。

对于铝线，计算公式为：S = IL / 34U。

这里的U电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。

计算出来的截面积应往上取整，用于绝缘导线载流量的估算。

另一种估算线径的方法是，将导线的截面积除以导线股数，再除以3.14后开平方，其值乘以2就可以算出线径。

这种方法常用于电缆进场后，检测线的粗细是否合格。

如何计算电机功率与电缆配线直径详细计算方式计算电机功率与电缆配线直径是在电气工程中常见的计算问题。

以下是计算电机功率与电缆配线直径的详细计算方式：一、计算电机功率：电机功率的计算通常涉及到额定功率和实际功率的计算。

1.额定功率计算：额定功率是指电机设计运行的连续工作能力，通常以千瓦（kW）表示。

额定功率可由下列公式计算得出：额定功率=电压×电流×功率因数×1.73其中，电压是指电机额定工作电压（V），电流是指额定电流（A），功率因数是指功率因数的大小（通常为0.8到1之间）。

2.实际功率计算：实际功率是指电机实际运行时的功率需求。

实际功率计算通常需要考虑负载特性、效率等因素。

实际功率=额定功率×负载率÷效率其中，负载率是指电机在运行过程中的工作负载比例（通常为0到1之间），效率是指电机的运行效率（通常为0.8到1之间）。

二、计算电缆配线直径：计算电缆配线直径涉及到电流负载、电缆材料、电缆长度等因素。

1.计算电流负载：首先需要确定电流负载大小，根据负载特性和工作环境来进行计算。

通常，可以通过配电盘或者负载需求来确定电流负载。

2.根据电缆长度计算线路电阻：电缆长度对电缆线路电阻有一定影响，电阻越大，则电缆损耗越大，需要选择更大直径的电缆。

计算电缆长度并根据电线材料的电阻系数计算电缆线路电阻。

3.根据电缆线路电阻计算电缆线路功率损耗：电缆线路电阻会导致功率损耗，计算功率损耗后，还需确定所需的功率传输效率，即额定功率与实际功率之比。

根据所需的功率传输效率，计算出电缆线路功率损耗。

4.根据电缆线路功率损耗和电压降计算电缆配线直径：根据电缆线路功率损耗和电线材料的电阻系数计算出电线电压降。

根据所需的电压降限制和电线材料的电阻公式，计算出电缆配线直径。

以上是计算电机功率与电缆配线直径的详细计算方式。

需要注意的是，不同的电机和电缆应用会有不同的计算方法和指标，因此在实际计算中应根据具体情况进行调整和修正。

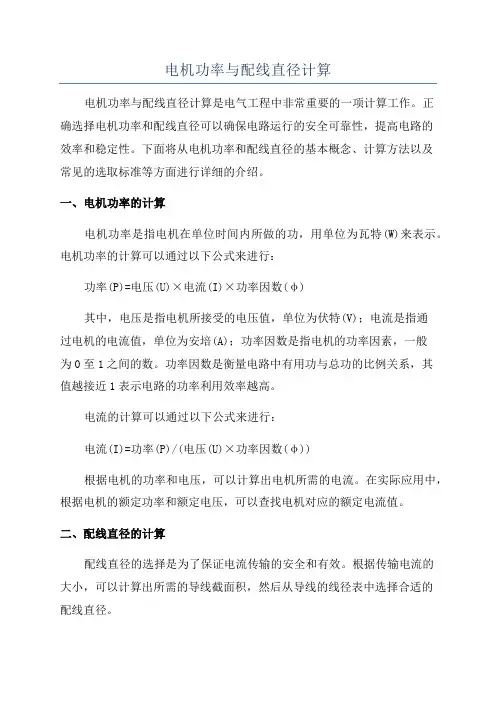

电机功率与配线直径计算电机功率与配线直径计算是电气工程中非常重要的一项计算工作。

正确选择电机功率和配线直径可以确保电路运行的安全可靠性，提高电路的效率和稳定性。

下面将从电机功率和配线直径的基本概念、计算方法以及常见的选取标准等方面进行详细的介绍。

一、电机功率的计算电机功率是指电机在单位时间内所做的功，用单位为瓦特(W)来表示。

电机功率的计算可以通过以下公式来进行：功率(P)=电压(U)×电流(I)×功率因数(φ)其中，电压是指电机所接受的电压值，单位为伏特(V)；电流是指通过电机的电流值，单位为安培(A)；功率因数是指电机的功率因素，一般为0至1之间的数。

功率因数是衡量电路中有用功与总功的比例关系，其值越接近1表示电路的功率利用效率越高。

电流的计算可以通过以下公式来进行：电流(I)=功率(P)/(电压(U)×功率因数(φ))根据电机的功率和电压，可以计算出电机所需的电流。

在实际应用中，根据电机的额定功率和额定电压，可以查找电机对应的额定电流值。

二、配线直径的计算配线直径的选择是为了保证电流传输的安全和有效。

根据传输电流的大小，可以计算出所需的导线截面积，然后从导线的线径表中选择合适的配线直径。

选取的导线截面积要满足以下两个条件：1.导线的截面积要足够大，能够承受电流的负荷而不过热；2.导线的截面积要尽量小，以减少成本和空间的占用。

一般情况下，选择合适的导线截面积可以通过以下公式来进行计算：导线截面积(A)=电流(I)/导线允许的电流密度(J)其中，导线允许的电流密度是根据导线的材质和散热条件来确定的。

不同的导线材质和散热条件都有对应的允许电流密度值。

配线直径的计算可以通过以下公式来进行：配线直径(d)=√[(4×面积π)/π]其中，配线直径是指导线的线径大小，单位为毫米(mm)；面积是指导线的截面积，单位为平方毫米(mm^2)。

根据导线的最大允许电流密度和计算得到的导线截面积，可以选择合适的配线直径。
