传感器插头的定义与作用

压力传感器头引脚定义
压力传感器头引脚定义是指压力传感器上各个引脚的功能和用途。

通常，压力传感器上会有多个引脚，每个引脚都承担着特定的任务。

一般来说，压力传感器头引脚定义如下：
1. 电源引脚（VCC）：这个引脚用于连接传感器的电源，通常为正电压供应。

2. 地引脚（GND）：此引脚连接到传感器的地线，提供电流回路的接地。

3. 模拟输出引脚（OUT）：此引脚用于输出模拟信号，通常是与被测压力相关的电压或电流信号。

4. 温度补偿引脚（TC）：有些压力传感器具有温度补偿功能，该引脚用于接收温度补偿电路所需的信号。

5. 校准引脚（CAL）：此引脚用于校准传感器的输出信号，以确保测量结果的准确性。

需要注意的是，压力传感器头引脚定义可能会因传感器类型和制造商而有所不同。

因此，在实际应用中，用户应仔细阅读传感器的技术规格表和相关文档，以了解特定传感器的准确引脚定义。

最后，使用压力传感器时，应正确连接引脚，并经过适当的电路设计和校准操作，以确保传感器能够正常工作并提供可靠的测量结果。

自感型电感式传感器及其应用摘要随着信息时代的到来，信息技术对社会发展、科学进步起到了决定性的作用。

信息技术的基础包括信息采集、信息传输与信息处理，而信息的采集离不开传感器技术。

近年来，传感器正处于传统型向新型传感器转型的发展阶段。

作为新型传感器的一种——变磁阻式传感器，对其深入研究也就更加愈加重要。

本文磁阻式传感器的基本概念入手，着重讨论了电感式、变压器式和电涡流式三种传感器的工作原理、输出特性、测量电路及其在生活中的实际应用。

旨在帮助我们利用传感器知识更好的改善生活，提高生活质量，从而促进社会进步。

关键词：变磁阻式传感器；电感式；变压器式；电涡流式；原理；应用AbstractWith the advent of the information age, information technology played a decisive role on social development, scientific progress. The foundation of information technology includes information collection, information transmission and information processing, and information collection cannot ignore the sensor technology. In recent years, the sensor is in the stage of development from traditional to new. Magnetic resistance sensor as a kind of new type of sensor, the research of it is becoming more and more important. This paper started with the basic concept of magnetic resistance sensor, and discussed the inductive, transformer and the eddy current type of the sensor's working principle, output characteristics, measurement circuit and the actual application in the life. Using sensors aimed at helping us improve life, also to promote social progress.Keywords：Magnetic Resistance Sensor; Inductive; Transformer; Eddy Current Type; Working Principle Application1.自感式电感传感器1.1自感式电感传感器定义自感式电感传感器，利用被测量的变化引起线圈自感或互感系数的变化，从而导致线圈电感量改变这一物理现象来实现测量的传感器。

自动防眩目后视镜、自动大灯、下雨自动关窗，支持离家、回家功能一。

功能作用和配件自动大灯电子自动防眩雨量感应自动雨刷，这些功能是一套相关联的配置。

1，自动大灯，配合带有auto档位的大灯开关，和光感灵敏度设置，可以根据光线自动开启大灯；下雨也会自动开启大灯；车速超过140KM/h 超过10s，自动开启大灯，车速降到65KM/h以下30s后自动关闭大灯。

2，雨感系统，原先的第一档变为雨刮auto档。

根据雨滴的多少自动控制。

3，自动放眩后视镜——此功能非常非常人性化。

超好用，特别是高架高速道路上。

4，离回家功能——可通过大屏仪表进行秒数的设，从此在夜晚，腾腾似乎有了灵性。

5，下雨天窗侧窗自动关闭——从此再也不会出现意外下下雨进水的问题了。

首先给大家说一下自动雨量/光线感应的原理：由发光二极管、光线接收器以及微震动感应器组成。

集成了雨量和光线感应功能。

当周围光线达到预设值时候自动点亮大灯，反之熄灭。

雨量感应这样工作：发光二级管负责发送远红外线，当玻璃表面干燥时，光线几乎是100%地被反射回来，这样光电二级管就能接收到很多的反射光线。

玻璃上的雨水越多，反射回来的光线就越少，其结果是雨刷动作越快。

同时微震动感应器还可以通过落在感应区雨滴频率感应水量大小让雨刷刮动频率更合理。

二．电路图和说明图中G397就是光感雨感模块的代号~电路图上可以看出是接到J519的B33号针脚~ 光感雨感的模块针脚定义~11款上面3脚应该接到J519的B33~不是F3防眩晕后视镜的针脚定义~11款上面3脚应该接到J519的C28~不是B1~电路图下雨自动关窗的测试方法：打开侧窗和天窗，拔钥匙，锁车，等待屏幕信息消失，再等20秒左右，在感应器前倒水，或敲击玻璃，没关的窗子包括天窗自动升起三.５０５３编码开通开通雨感编码~雨感编码~２.选择09中央电气系统——选择长编码帮助——把06选项勾上。

这样RLS菜单就会出现了。

汗啊，我打字就几分钟，当时弄了几个小时。

1、单相电压传感器
2、电流传感器
3、红外告警
将红外告警传感器的后盖打开，可以看见6
个接线端子
4、门磁
门磁有3个接线端子
5、三相电压传感器
6、温湿度传感器
将温湿度的后盖打开，里面有四个接线端子
7、烟感传感器
烟雾传感器本身引出5种颜色的线，红色接直流电压+12V ，黑色接直流电压GND ，蓝色和绿色接信号输出
8、直流电压传感器
9、电池表面温度传感器
电池表面温度传感器带温度传感器的一端固定在蓄电池负极，另一端有3根线，其中红色接直流电压+12V ，黄色接直流电压GND ，黑色接信号输出
10、声光报警讯响器、警号连接器 声光报警讯响器与警号连接器连接图：
警号连接器与PC 通过串口连接，警号连接器DB9插头2脚连接到PC 机上DB9 插头的2 脚，警号连接器DB9插头3脚连接到PC 机上DB9 插头的3 脚，警号连接器DB9插头5脚连接到PC 机上DB9 插头的5 脚
11、水浸传感器
12、IGUARD 门禁系统
1、GND GND
2、12+ POWER
3、常开 NO
4、公共端 COM
5、常闭 NC
6、门磁 DOOR STRIKE SENSER （十秒不关门告警）
7、门磁 DOOR STRIKE SENSER （十秒不关门告警）
8、预留 RESERVED （接出门按钮）
9、预留 RESERVED （接出门按钮） 10、外接报警 ALARM 11、外接报警 ALARM 12、（插头） 遥控门锁控制器。

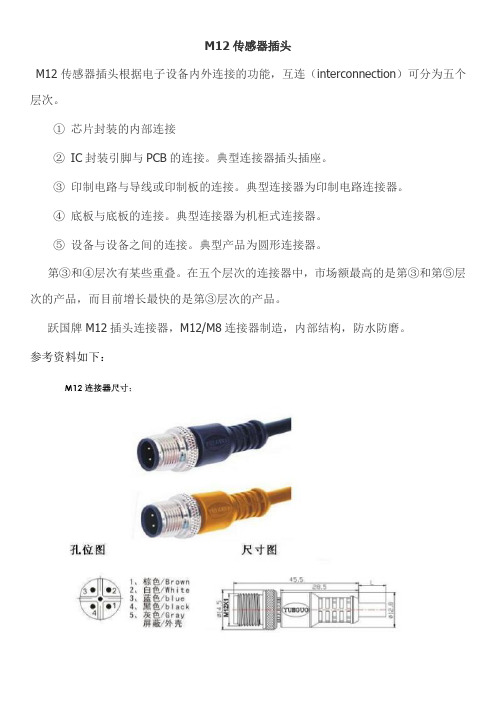

M12传感器插头
M12传感器插头根据电子设备内外连接的功能，互连（interconnection）可分为五个层次。

①芯片封装的内部连接
②IC封装引脚与PCB的连接。

典型连接器插头插座。

③印制电路与导线或印制板的连接。

典型连接器为印制电路连接器。

④底板与底板的连接。

典型连接器为机柜式连接器。

⑤设备与设备之间的连接。

典型产品为圆形连接器。

第③和④层次有某些重叠。

在五个层次的连接器中，市场额最高的是第③和第⑤层次的产品，而目前增长最快的是第③层次的产品。

跃国牌M12插头连接器，M12/M8连接器制造，内部结构，防水防磨。

参考资料如下：。

产品使用说明书GJ40A型甲烷传感器执行标准：GB3836-2000、AQ6206-2006、Q/MAS1-2011 版本号：Ver2.0出版日期：2011.03.01重庆梅安森科技股份有限公司警示：维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！本安关联产品不得随意改变配置！一、概述GJ40A型甲烷传感器(以下简称传感器)能用于煤矿井下或其他有甲烷气体的场所，监测环境甲烷浓度，并连续自动地将甲烷浓度值转换成标准电信号传送给关联设备，具有就地显示甲烷浓度值，超限声光报警等功能。

该传感器经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统及断电仪、风电瓦斯闭锁装置等配套，适宜在煤矿采掘工作面、机电硐室，回风巷道等地点固定使用。

本产品的关联及配套设备见附录A产品的型号定2义如下：G J 40 A改型编号测量范围甲烷传感器二、工作原理该传感器以多功能超低功耗单片机为中央处理单元、放大电路、数字显示、声光报警、信号输出等单元电路组成，框图如下：图 1 传感器电路原理框图传感器电路采用单片机设计，能就地显示检测甲烷浓度值，同时输出频率信号(电流信号)，供远程采集；能遥控调校零点和灵敏度，并具备故障自检功能，给使用和维护带来很大的方便。

传感器的电源电路采用开关电源，整机功耗低，有利于提高分站和传感器之间的传输距离。

传感器结构设计充分考虑能在恶劣环境下使用,在结构强度和防水性能方面都采取了有效的措施，同时还特别加大了接口连接器的尺寸，提高了敏感元件的热平衡效果,保证传感器能稳定可靠的工作。

三、技术特征1、适用条件温度: （0～40）℃；相对湿度: ≤98 %RH；大气压力: (80～116) kPa；风速: 不大于8m/s。

贮存温度为（-40～60）℃。

适用于煤矿井下有甲烷、煤尘爆炸危险环境中。

2、主要技术指标：测量范围：0.00%CH4～40.0%CH4显示值稳定性:在（0.00-4.00）%CH4范围内，甲烷浓度恒定时，传感器显示值或输出信号值（换算为甲烷浓度值）变化量不超过0.04%CH4。

ccd传感器引脚定义CCD传感器引脚定义CCD传感器，即电荷耦合器件（Charge-Coupled Device），是一种将光信号转换为电信号的光电转换器件。

它广泛应用于数码相机、摄像机、天文望远镜等光学设备中，成为现代光学影像采集的核心技术之一。

在CCD传感器中，引脚定义是其重要的一部分，下面将详细介绍CCD传感器引脚的定义及其作用。

1. VDD：VDD引脚是CCD传感器的电源引脚，用于提供传感器所需的工作电压。

通常为3.3V或5V，不同型号的CCD传感器有不同的电源要求。

2. VSS：VSS引脚是CCD传感器的地引脚，用于接地传感器的电路。

在工作时，VSS引脚需要与系统的地线相连，以确保传感器电路的稳定性。

3. VREF：VREF引脚是CCD传感器的参考电压引脚，用于提供传感器内部电路的参考电压。

通过调整VREF电压的大小，可以改变传感器的工作方式和灵敏度。

4. RESET：RESET引脚是CCD传感器的复位引脚，用于将传感器的内部电路恢复到初始状态。

在传感器启动时，通常需要对其进行复位操作，以确保传感器的正常工作。

5. GATE：GATE引脚是CCD传感器的传输门控引脚，用于控制传感器中的电荷传输。

通过控制GATE引脚的电平，可以控制电荷在传感器中的传输速度和方向。

6. CLK：CLK引脚是CCD传感器的时钟引脚，用于提供传感器内部电路的时钟信号。

通过控制CLK引脚的频率和相位，可以控制传感器的工作速度和时序。

7. SHUTTER：SHUTTER引脚是CCD传感器的快门控制引脚，用于控制传感器的曝光时间。

通过控制SHUTTER引脚的电平和脉冲宽度，可以控制传感器的曝光时间和快门速度。

8. DATA：DATA引脚是CCD传感器的数据输出引脚，用于将传感器采集到的图像数据传输给后续的处理电路。

通过读取和解析DATA 引脚的电信号，可以获取传感器采集到的图像信息。

9. SYNC：SYNC引脚是CCD传感器的同步信号引脚，用于传感器和外部设备之间的同步控制。

南京依维克4线里程表传感器针角定义
现在汽车里程表传感器多为电子式，里程表的传感器一般有三根线，红色、黑色（或橙色）、绿色（或其他颜色)，红色为电源线，黑色（或橙色）为地线，另外一根为信号线，与仪表相连。

车仪表板中最显眼的是车速里程表，它表示汽车的时速，单位是km/h（公里/小时）。

汽车里程表实际上由两个表组成，一个是车速表，另一个是里程表。

老款依维柯的三根就可以，白色的没用。

把四根线看作是梯形，两个距离近的是黑色和白色，两个距离远的是黄色和绿色（棕或蓝）。

电源，打铁，信号都有就可以了。

白色是到仪表台左下方的速比传感器里的，一般用不到。

模拟信号直接挂到黑线上就可以了。

如果是都灵我记得是挂到黄色线‘5177’上。

里程表传感器也就是车速传感器，插头上有标记1-4的数字，认真看看，1是电源9v左右，2是负极，3和4是信号输出，4线的通常是电喷发动机才有的，只要区分开正极和负极另外2根线就容易接了，接错了互换也才2根线。

里程表传感器是以测转速的原理来测量轮子的转速，根据轮子的直径，每一个测速周期为轮子转一圈，以累加轮子转过的周期数计算出行走的里
程，在传动轴上设计两个轴承，大大减轻了运行中的力距，减少了摩擦力，增强了使用寿命，由原来的动态检测信号改为齿轮运转式检测信号。
