小型制冷、空调设备与维修教学大纲

《制冷设备维修》教学大纲一、课程的性质与任务《制冷设备维修》是制冷与冷藏技术专业的一门必修课，同时也是一门实践性和实用性都很强的课程，与我们的日常生活息息相关。

本课程的主要内容有制冷装置概述、家用和商用冰箱及空调的结构、检修技术和常见的故障判断。

本课程的任务是培养是学生掌握常见制冷设备的工作原理与设备特点，培养和提高对制冷装置故障的检测和维修的操作能力，为进一步学习其它有关制冷方面的课程、适应社会的需求奠定基础。

二、教学大纲主要内容第一部分家用电冰箱一、教学目的和要求1.掌握电冰箱的箱体结构2.掌握电冰箱的制冷系统3.掌握电冰箱的电气控制系统4.掌握电冰箱的检修技术5.掌握电冰箱的常见故障判断二、教学基本内容1.电冰箱的分类2. 电冰箱的规格和型号3. 电冰箱的箱体结构4. 制冷系统的零部件5. 压缩机电动机的起动和保护装置6. 温度控制器7. 电冰箱的定时融霜装置8. 制冷维修基本操作9. 电冰箱的开背修理10.无氟冰箱的检修技术11.制冷系统常见的故障12.电气系统常见的故障第二部分商用电冰箱一、学目的和要求1.掌握冷藏柜的结构、制冷系统、电气系统2.掌握陈列柜的结构、制冷系统、电气系统3.掌握小型制冰机结构和工作原理4.掌握小型饮水机的结构和工作原理及电气控制二、教学基本内容1. 冷藏柜的结构特点2. 冷藏柜的制冷系统3. 冷藏柜的电气系统4. 陈列柜的结构特点5. 陈列柜的制冷系统6. 陈列柜的电气系统7. 小型制冰机结构特点8. 小型制冰机的工作原理9. 小型制冰机的电气系统10.小型饮水机的结构和工作原理11.小型饮水机的电气控制第三部分房间空调器一、教学目的和要求1.了解空调器的分类和型号2.掌握窗式空调器的结构原理3.掌握空调器的检修4.掌握分体式空调器的安装二、教学基本内容1. 空调器的分类2. 空调器的规格和型号3. 冷风型窗式空调器的结构组成4.热泵型窗式空调器的结构组成5.电热型窗式空调器的结构原理6.挂壁式空调器的结构原理7.空调器的检修8.分体式空调器的安装第四部分制冷装置的安装与调试一、教学目的和要求1.掌握制冷装置的安装2.掌握制冷装置的调试二、教学基本内容1.制冷装置的布置及安装的一般原则2. 安装前的准备工作3. 设备的安装4. 压缩机的拆洗检查及添加润滑油5. 压缩机的空气压力试运转6. 系统的真空试验7. 系统中制冷剂的充灌8. 系统气密性试验。

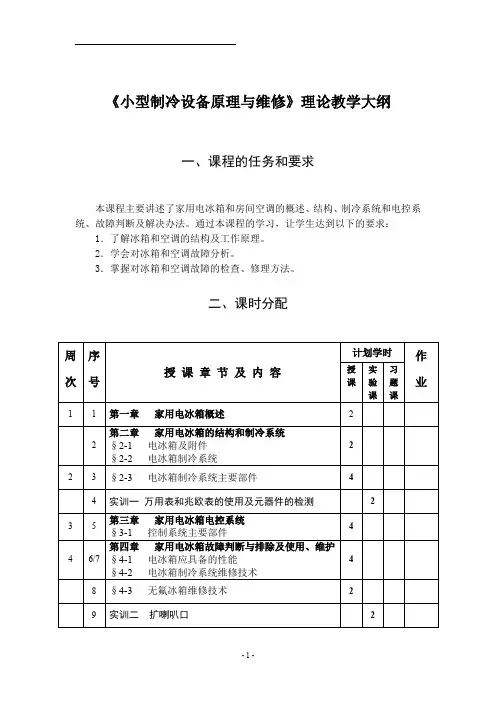

《小型制冷设备原理与维修》理论教学大纲一、课程的任务和要求本课程主要讲述了家用电冰箱和房间空调的概述、结构、制冷系统和电控系统、故障判断及解决办法。

通过本课程的学习，让学生达到以下的要求：1．了解冰箱和空调的结构及工作原理。

2．学会对冰箱和空调故障分析。

3．掌握对冰箱和空调故障的检查、修理方法。

二、课时分配周次序号授课章节及内容计划学时作业授课实验课习题课1 1 第一章家用电冰箱概述 22 第二章家用电冰箱的结构和制冷系统§2-1 电冰箱及附件§2-2 电冰箱制冷系统22 3 §2-3 电冰箱制冷系统主要部件 44 实训一万用表和兆欧表的使用及元器件的检测 23 5 第三章家用电冰箱电控系统§3-1 控制系统主要部件44 6/7 第四章家用电冰箱故障判断与排除及使用、维护§4-1 电冰箱应具备的性能§4-2 电冰箱制冷系统维修技术48 §4-3 无氟冰箱维修技术 29 实训二扩喇叭口 25 10 §4-4 电冰箱常见故障判断与排除 411 §4-5 电冰箱检修流程§4-6电冰箱的使用、维护保养212 第五章商用电冰箱§5-1 商用电冰箱的分类§5-2 厨房冷柜结构、制冷系统原理及控制电路26 13 §5-3 超市冷柜结构、制冷系统原理及控制电路§5-4 商用电冰箱制冷系统的主要部件214 实训三扩杯型口 27 15 §5-5 商用电冰箱电控系统主要部件§5-6 商用电冰箱制冷系统维修技术216 第六章房间空调的结构和制冷系统§6-1 房间空调器的分类、规格和型号§6-2 房间空调器结构217 §6-3 房间空调器制冷系统原理 28 18 实训四气焊设备和火焰的调节 219 §6-4 房间空调器制冷系统主要部件 49 20 §6-5 空调器制冷系统维修技术 221 第七章房间空调器的电器控制系统§7-1 房间空调器的电器控制系统主要部件410 22/23实训五焊接的操作 4 24 §7-3 微型计算机控制的空调器 211 25 §7-4 空调器控制功能说明 226 实训六常用制冷工具的使用 227 第八章房间空调器故障判断与排除及选购、使用、维护§8-1 空调器故障检查方法212 28 实训七压缩机的更换 229 §8-2 空调器常见故障判断与排除 230 §8-3 空调器的检修流程 213 31 §8-4 空调器的选购、使用、维护保养 232 实训八启动继电器、热保护器的拆装及检测 233 实训九压缩机的检测 214 34 第九章特种空调器§9-1 变频空调器235 实训十温控器、化霜定时器的检测 236 §9-2 家用中央空调 215 37 实训十一制冷各部件的检测拆装演练 438 实训十二制冷系统的清洗 216 39 第十章汽车空调器§10-1 汽车空调器的特点与分类240 实训十三制冷系统的检漏 241 实训十四制冷系统的抽真空和充注制冷剂 2 17 44 §10-2 汽车空调器的制冷系统 445 实训十五电气系统元器件的拆装 2 18 46 §10-3 汽车空调器的主要部件 447 §10-4 汽车空调器的电气控制 248 §10-5 汽车空调器的维护与维修 219 49 复习20 50 期考合计 108学时74 34第一章家用电冰箱概述教学目标了解电冰箱的分类、规格及型号第二章家用电冰箱的结构和制冷系统教学目标1.了解电冰箱的箱体、附件以及电冰箱的制冷系统2.了解电冰箱制冷系统的主要部件结构、之类及特点相关知识§2-1 电冰箱的箱体及附件§2-2电冰箱制冷系统§2-3 电冰箱制冷系统的主要部件第三章家用电冰箱的电控系统教学目标了解电冰箱控制系统的主要部件的分类、结构及特点相关知识§3-1 控制系统的主要部件第四章家用电冰箱故障判断与排除及使用、维护教学目标1.了解电冰箱应具备的各种性能及制冷系统的维修技术2.了解R600a和R134a无氟冰箱的维修技术3.了解电冰箱常见的故障判断以及排除的方法4.了解电冰箱检修的流程和使用、维护保养的方法相关知识§4-1 电冰箱应具备的性能§4-2 电冰箱制冷系统维修技术§4-3 无氟冰箱维修技术§4-4 电冰箱常见故障判断与排除§4-5 电冰箱检修流程§4-6电冰箱的使用、维护保养第五章商用电冰箱教学目标1.了解商用电冰箱分类和厨房冷柜的结构、原理及电路2.了解超市冷柜结构、原理及电路和商用冰箱的主要部件3.了解商用电冰箱电控系统主要部件及制冷系统维修技术相关知识§5-1 商用电冰箱的分类§5-2 厨房冷柜的结构型式、制冷系统原理、典型控制电路§5-3 超市冷柜的结构型式、制冷原理、控制电路§5-4 商用电冰箱制冷系统主要部件§5-5 商用电冰箱电控系统主要部件§5-6 商用电冰箱制冷系统维修技术第六章房间空调器的结构和制冷系统教学目标1.了解房间空调器的分类、规格和型号以及结构2.了解房间空调器制冷系统的原理3.了解房间空调器制冷系统的主要部件4.了解房间空调器制冷系统的主要部件及维修技术相关知识§6-1 房间空调的分类、规格和型号§6-2 房间空调器结构§6-3 房间空调器制冷系统原理§6-4 房间空调器制冷系统主要部件§6-5 空调器制冷系统维修技术第七章房间空调器的电气控制系统教学目标1.了解房间空调器电气系统的主要部件2.了解窗式空调典型控制电路和微型计算机控制的空调器3.了解空调器控制功能说明相关知识§7-1 房间空调器的电气控制系统主要部件§7-2 窗式空调典型控制电路§7-3 微型计算机控制的空调器§7-4 空调器控制功能说明第八章房间空调器故障判断与排除及选购、使用、维护教学目标1.了解空调器故障的检查方法2.了解空调器常见故障判断与排除3.了解空调器的不同故障的检修流程4.了解空调器的选购、使用及维护保养方法相关知识§8-1 空调器故障检查方法§8-2 空调器常见故障判断与排除§8-3 空调器的检修流程§8-4 空调器的选购、使用、维护保养第九章特种空调器教学目标了解变频空调器的制冷系统、控制系统及性能特点了解家用中央空调的分类及风冷、水冷冷热水机组系统相关知识§9-1 变频空调器§9-2家用中央空调第十章汽车空调器教学目标1.了解汽车空调器的简介、特点及分类2.了解汽车空调器制冷系统的组成、参数及汽车空调结构3.了解汽车空调器的主要部件4.了解汽车空调器的电气控制及维护与维修相关知识§10-1 汽车空调器的特点及分类§10-2汽车空调器的制冷系统§10-3汽车空调器的主要部件§10-4汽车空调器的电气控制§10-4 汽车空调器的维护与维修。

《小型制冷设备原理与维修》实验教学大纲
实验目的：
1.了解小型制冷设备的原理及基本结构；
2.掌握小型制冷设备运行过程及维修技能；
3.开发利用小型制冷设备的相关维修能力
实验内容：
一、小型制冷设备原理介绍：
1.制冷原理：利用热力学第二定律，利用制冷剂的汽液二相循环提供冷热源；
2.制冷循环：压缩机、冷凝器、膨胀阀、蒸发器；
3.制冷设备结构及组成：压缩机、冷凝器、膨胀阀、蒸发器、球阀、滤芯等；
二、小型制冷设备运行控制及维修：
2.清洁检查：检查压缩机、冷凝器、蒸发器等部位的滤芯，确保其清洁无积水；
3.更换部件：确认是否有损坏的部件，相应的更换损坏部件；
5.润滑系统：对润滑部分做检查，确保润滑油量、润滑油质量；
6.温度控制：检查温度控制电路，保证温度能正常控制；
7.储存：关闭设备，进行清除，储存；
三、小型制冷设备调试及检查：
1.温度调试：开启设备，调试温度。

空调与制冷专业《空调制冷设备维修》实训教学大纲
适用专业：空调与制冷专业
学时数：30
一、课程的性质与任务
本课程是制冷与空调专业学生的一门必修实践性课程。

通过教学，学生应达到以下要求：
1.培养学生的实际动手能力，灵活运用所学知识，处理实际问题。

2.拆装制冷、空调设备，进一步弄清空调、制冷设备的内部结构与工作原理。

二、课程的教学目标
1.通过实际技能训练，使学生能较熟练的掌握空调、制冷设备的内部结构、工作原理，
能分析、判断设备的状态，掌握制冷系统的结构组成。

2.学会简单的空调、制冷系统的结构配置
3.培养学生自学和动手能力。

三、进度安排
四、课程内容和基本要求
空调、制冷设备部分拆装小型制冷机组、风机、水泵、换热设备，空调器，风机盘管等。

空调、制冷系统部分分析小型空调、制冷系统的工作原理，进行简单制冷系统的装配。

注：以上内容分组同时进行。

五、教学方法与建议
1.鉴于实验内容较多，为达到更好的实验效果，指导教师采用讲解一部分内容，
学生相应进行操作的教学方式。

2.学生每10人一台机器，独立完成实训任务，锻炼学生分析解决问题的能力。

六、成绩评定
七、实训场所
制冷与空调实训场
八、大纲使用说明
1.本大纲根据济南铁道职业技术学院制冷与空调专业教学计划编写。

2.本课程具体实训安排专用周进行。

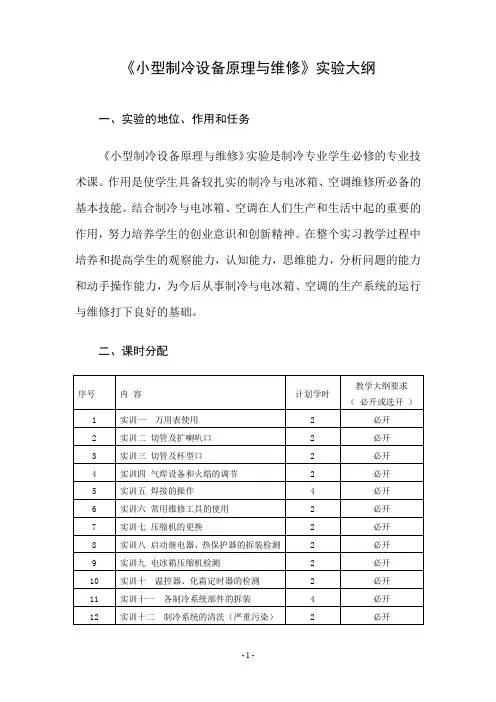

《小型制冷设备原理与维修》实验大纲一、实验的地位、作用和任务《小型制冷设备原理与维修》实验是制冷专业学生必修的专业技术课。

作用是使学生具备较扎实的制冷与电冰箱、空调维修所必备的基本技能。

结合制冷与电冰箱、空调在人们生产和生活中起的重要的作用，努力培养学生的创业意识和创新精神。

在整个实习教学过程中培养和提高学生的观察能力，认知能力，思维能力，分析问题的能力和动手操作能力，为今后从事制冷与电冰箱、空调的生产系统的运行与维修打下良好的基础。

二、课时分配序号内容计划学时教学大纲要求（必开或选开）1 实训一万用表使用2 必开2 实训二切管及扩喇叭口 2 必开3 实训三切管及杯型口 2 必开4 实训四气焊设备和火焰的调节 2 必开5 实训五焊接的操作 4 必开6 实训六常用维修工具的使用 2 必开7 实训七压缩机的更换 2 必开8 实训八启动继电器、热保护器的拆装检测 2 必开9 实训九电冰箱压缩机检测 2 必开10 实训十温控器、化霜定时器的检测 2 必开11 实训十一各制冷系统部件的拆装 4 必开12 实训十二制冷系统的清洗（严重污染） 2 必开13 实训十三制冷系统的检漏 2 必开14 实训十四制冷系统抽真空和充注制冷剂 2 必开15 实训十五电冰箱、空调性能的检测 2 必开合计34三、实验内容和要求（一）实训一万用表使用1．实验内容（1）电阻档的使用及测量方法（2）电压档的使用及测量方法（3）电流档的使用及测量方法2．基本要求（1）掌握万用表的使用方法（二）实训二切管及扩喇叭口1．实验内容（1）扩喇叭口作用（2）胀口过程2．基本要求（1）掌握扩喇叭口的过程（三）实训三切管及扩杯型口1．实验内容（1）扩杯型口的作用（2）胀口过程2．基本要求（1）掌握扩杯型口的过程（四）实训四气焊设备和火焰的调节1．实验内容（1）气焊设备部件认识及使用方法（2）气焊点火及火焰调节过程2．基本要求（1）认识气焊设备的部件。

《制冷空调设备原理与维修》课程教学大纲一、课程的性质和任务在《制冷空调设备原理与维修》课程是电子电器类专业学生必修的专业技术课。

根据中等职业教育的培养目标，本课程的任务是：了解和掌握制冷与空调技术的基础知识和基本技能；掌握电冰箱与空调的基本结构及各零部件的作用；学会分析各类制冷与空调器的工作原理与工作过程；掌握电冰箱与空调器一般故障的判断与维修方法。

二、教学内容和要求（一）制冷与空调基础知识教学内容与要求：1.了解电冰箱与空调器的发展概况；2.了解食品冷藏与人体舒适的简单知识；3.了解热力学基本概念与热力学名词；掌握热力学基本规律；5.理解压缩制冷原理与空气调节内容；6.了解常见的一些制冷方式。

（二）电冰箱与空调器结构及部件的识别：教学内容与要求：1.了解压缩机的基本构造与机械部分；2.掌握热交换器（冷凝器与蒸发器）的种类及结构特点；3.掌握毛细管与膨胀阀的结构特点，理解其工作原理；4.了解电冰箱与空调器常用的设备及其功用。

（三）制冷设备中的电器与电路：教学内容与要求：1.掌握单相异步电机的结构及工作原理；2.掌握全封闭压缩机电动机的技术指标与使用要求；3.理解并掌握电动机的起动与保护装置的工作原理；4.熟悉重锤式起动继电器与PTC起动继电器的结构与工作原理；5.了解过流、过热保护装置的种类与作用；（四）电冰箱及维修技术教学内容与要求：1.熟悉电冰箱的种类、规格、型号及相关技术指标；2.掌握压缩式电冰箱的结构与工作原理；3.熟悉各主要机型的整机电路与主要控制电路；4.了解电冰箱的选购原则；了解电冰箱新技术、新品种、新功能；（五）空调器与维修技术教学内容与要求：1.了解房间空调器的种类、型号、规格及主要技术指标和参数；2.了解空调器的专业名词与专业术语；3.掌握窗式空调器的机构与制冷、制热原理；4.掌握分体式空调器的结构与制冷制热原理；5.掌握柜式空调器的结构与工作原理；6.学会分析各类空调器的整机电路与部分电气控制电路；7.熟悉空调器各主要部件的功能与工作原理；8.掌握空调器内的基本单元电路；9.了解微电脑控制的空调器的基本原理；10.掌握变频式空调器的基本结构和基本工作原理;11.了解小型中央空调器与汽车空调器的基本知识；12.了解国内国外名优空调器的基本特点与相关知识；13.掌握房间空调器的安装方法与基本要求。

《制冷设备原理与维修》教学大纲
一、教学目标
1.理解制冷设备的结构及制冷原理；
2.掌握制冷设备使用与维护的基础知识；
3.掌握制冷空调设备维修的技术；
4.具备合理诊断与分析故障的能力；
5.掌握本设备维修的技巧。

二、教学内容
（一）制冷设备的结构和类型
1.制冷设备的基本结构、工作原理、特点等；
2.窗口式空调、柜式空调、中央空调的结构类型；
3.制冷设备的选型及施工标准；
4.基础设备及其它配件的使用说明。

（二）制冷设备维护保养
1.熟悉制冷设备的结构和操作原理；
2.了解制冷设备的安装、维护和操作规范；
3.熟悉制冷设备的各部件更换和检查要求；
4.熟悉常见故障的诊断；
5.具备调试和维护保养技能。

（三）制冷设备维修
1.掌握制冷设备常见故障症状及原因；
2.掌握遇到故障时的处理方法；
3.掌握制冷设备的拆装、修理、维护的技巧；
4.掌握制冷设备的检修注意事项；
5.掌握制冷设备的诊断与分析方法。

三、教学方法
1.以讲授为主，以实验为辅；
2.采用图文并茂的形式，结合实物实验，引导学生系统的掌握理论知识；
3.采用多媒体教学手段，深入浅出地讲授制冷设备维护保养及维修技术；。

《制冷》教学大纲一、课程基本信息课程名称：制冷课程类别：专业核心课课程学时：＿____学时课程学分：＿____学分先修课程：热工学基础、流体力学、电工电子技术二、课程目标通过本课程的学习，使学生掌握制冷技术的基本原理、主要设备的结构和工作原理，具备制冷系统的设计、安装、调试和维护的能力，为今后从事制冷空调相关工作打下坚实的基础。

1、知识目标掌握制冷的基本概念和热力学原理。

熟悉各种制冷方法和制冷剂的性质。

了解制冷系统的主要组成部分及其工作原理。

2、能力目标能够进行简单制冷系统的设计和计算。

具备制冷设备的安装、调试和故障排除的能力。

学会使用相关工具和仪器对制冷系统进行性能测试和分析。

3、素质目标培养学生的工程意识和创新思维。

提高学生的团队协作和沟通能力。

增强学生的安全意识和环保意识。

三、课程内容1、制冷的热力学基础热力学第一定律和第二定律在制冷中的应用。

制冷循环的工作过程和性能指标，如制冷系数、热力完善度等。

2、制冷方法蒸气压缩式制冷蒸气压缩式制冷系统的组成和工作原理。

压缩机、冷凝器、蒸发器和节流机构的结构和工作原理。

制冷剂的选择和热力性质。

吸收式制冷吸收式制冷系统的工作原理和组成。

常用吸收剂和制冷剂的特性。

其它制冷方法（如热电制冷、磁制冷等）简介3、制冷系统的主要设备压缩机往复式压缩机、螺杆式压缩机和离心式压缩机的结构和工作原理。

压缩机的性能参数和选型。

冷凝器和蒸发器冷凝器和蒸发器的类型、结构和工作特点。

冷凝器和蒸发器的传热计算。

节流机构毛细管、热力膨胀阀和电子膨胀阀的工作原理和特点。

4、制冷系统的设计与计算制冷系统的负荷计算。

制冷系统的管道设计和布置。

制冷系统的性能优化和节能措施。

5、制冷系统的安装、调试与维护制冷设备的安装要求和规范。

制冷系统的调试方法和步骤。

制冷系统的常见故障及排除方法。

制冷系统的维护和保养。

6、制冷剂与环保常用制冷剂的种类和性质。

制冷剂对环境的影响和替代技术。

四、教学方法1、课堂讲授采用多媒体教学手段，结合实际案例，讲解制冷的基本原理、设备结构和系统运行等知识。
