158·技术应用基于UC2845单端正激式开关电源设计李 祥 洪 浩 邱力军(西京学院控制工程学院，陕西 西安 710123）摘 要：本文论述一种采用UC2845为控制芯片的开关电源，介绍了正激式变压器的工作原理，并给出相关设计电路。
关键词：UC2845；单端正激；开关电源作者简介：李祥（1990.11-），男，西京学院控制工程学院，研究生。
开关电源是利用现代电力电子技术，控制开关管占空比来维持稳定输出电压的一种电源，其中高频开关式直流稳压电源具有效率高、小型化、输出稳定、高可靠性等突出优点，在工业设备、军工装备、科研仪器、LED照明等领域得到广泛应用。

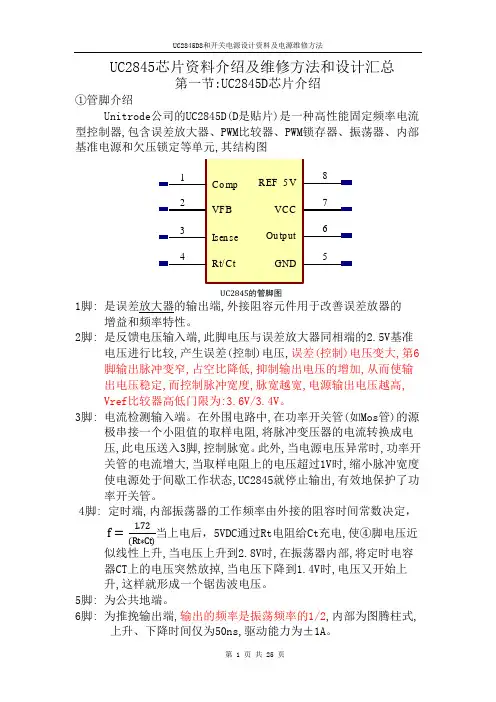

1 UC2845芯片UC2845是一种高性能单端输出式电流控制型脉宽调制器芯片，为设计人员只需最少的外部器件就能获得成本效益高的方案。
该集成电路的特点包括可微调的振荡器、可精准控制占空比、参考欠压锁定、高效益误差放大器、电流取样比较器和大电流图腾柱式输出，采用固定工作频率脉冲宽度可控调制方式，是驱动功率MOSFET的理想器件。
2 开关电源设计⑴系统参数及电路设计。
本文设计的电路参数为:输入电压为市电220V/50HZ,输出电压为直流5V/40A,工作频率50～100KHz。
整个电路由EMI滤波电路、整流滤波电路、高频变压器、电流检测和反馈补偿电路等几部分组成，其原理图如图1所示：⑵单端正单端正激式变压器原理。
本文采用单端正激式。
所谓单端，是指高频变压器的磁芯仅工作在磁滞回线的一侧，磁同单向变化。
所谓正激，在开关功率管导通时，后级整流二极管D2导通，依同名端工作关系，初级线圈上的电能通过磁芯耦合传输给次级绕组，并通过后级整流二极管传递到输出端；在开关功率管关断时，续流二极管和储能电感构成放电回路，继续对负载供能。
⑶UC2845外围电路设计。
振荡器频率由接在UC2845的4脚上的电阻R20和电容C12决定，振荡器频率为：f=1.72/(R20*C12),假若工作频率小于20KHz进入音频范围，则噪声较大，纹波增大;若开关频率较高时，开关损耗增大，系统效率降低，且电路对EMC的要求增大。
Telecom Power Technology研制开发在多路输出驱动电源中的应用1，孟向军1,2，吕淼1，李鹏翔西安许继电力电子技术有限公司，陕西西安710075；2.许继电气股份有限公司，河南随着电力电子技术的发展，变流器产品对于驱动电源的要求越来越高。
不仅要求驱动电源体积小，还要求可以驱动多种不同类型的开关管。
因此，驱动电源多采用高频开关电源，使得电源具有体积小、输出路数多、性能稳定以及成本低廉的特点。
为了满足变流器产品的驱动电源需求，在此基础上提出了基于多路可调输出的驱动电源设计方案。
方案采用反激电路拓扑，设计了可以替代三极管推挽放大电路的基于脉宽调制（PWM）的控制电路以及副边可调输出电路。
通过PSIM物调试再次验证了驱动电源的可实施性，满足变流器项目对驱动电源的要求。
仿真Design of Multiplex Output Drive Power Supply Based on UC2845MENG Xiang-jun1,2，LV Miao.Xi'an XJ Power Electronics Technology Limited Company.Xuji Electric Co.，Ltd.，Xuchang 461000Telecom Power Technology 管的工作特点，输出 V 。
所以，更强，使得整个电路的调试更加简单。
IN RRQQV V Gnd 14接地电阻接地电阻软起网络芯片要在输入端（IXDN 609地增加对地电阻来增加抗干扰性。
2.2 控制电路设计美国（UC 3842所用器件少，且性能优越、成本低廉Telecom Power Technology 徐关澄，等：UC2845在多路输出 驱动电源中的应用110输出接地电阻Telecom Power Technology 开关电源UC 2845和IXDN 609的内部结构搭建路参数搭建开关电源的311478 951011 121234输入+15VIXDN609SI UC2845CU R R 图7 驱动电源PSIM 仿真时的输出波形图，其中图8 驱动电源仿真输出4 驱动电源实物验证根据实验结果和仿真验证，设计且调试了开关电源，如图9所示。

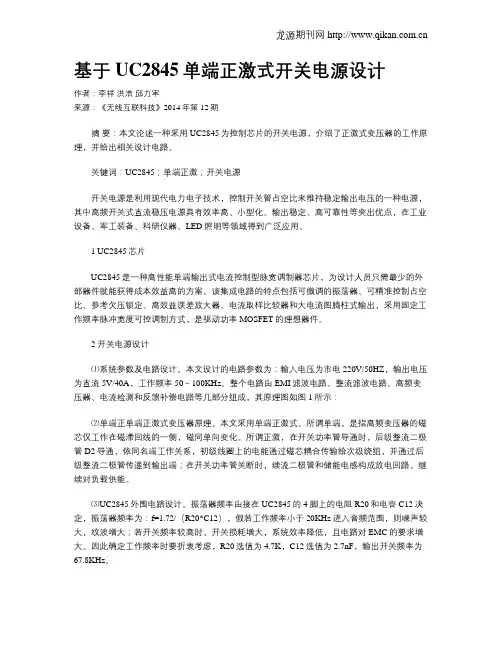

基于UC2845单端正激式开关电源设计作者：李祥洪浩邱力军来源：《无线互联科技》2014年第12期摘要：本文论述一种采用UC2845为控制芯片的开关电源，介绍了正激式变压器的工作原理，并给出相关设计电路。
关键词：UC2845；单端正激；开关电源开关电源是利用现代电力电子技术，控制开关管占空比来维持稳定输出电压的一种电源，其中高频开关式直流稳压电源具有效率高、小型化、输出稳定、高可靠性等突出优点，在工业设备、军工装备、科研仪器、LED照明等领域得到广泛应用。
1 UC2845芯片UC2845是一种高性能单端输出式电流控制型脉宽调制器芯片，为设计人员只需最少的外部器件就能获得成本效益高的方案。
该集成电路的特点包括可微调的振荡器、可精准控制占空比、参考欠压锁定、高效益误差放大器、电流取样比较器和大电流图腾柱式输出，采用固定工作频率脉冲宽度可控调制方式，是驱动功率MOSFET的理想器件。
2 开关电源设计⑴系统参数及电路设计。
本文设计的电路参数为：输入电压为市电220V/50HZ，输出电压为直流5V/40A，工作频率50～100KHz。
整个电路由EMI滤波电路、整流滤波电路、高频变压器、电流检测和反馈补偿电路等几部分组成，其原理图如图1所示：⑵单端正单端正激式变压器原理。
本文采用单端正激式。
所谓单端，是指高频变压器的磁芯仅工作在磁滞回线的一侧，磁同单向变化。
所谓正激，在开关功率管导通时，后级整流二极管D2导通，依同名端工作关系，初级线圈上的电能通过磁芯耦合传输给次级绕组，并通过后级整流二极管传递到输出端；在开关功率管关断时，续流二极管和储能电感构成放电回路，继续对负载供能。
⑶UC2845外围电路设计。
振荡器频率由接在UC2845的4脚上的电阻R20和电容C12决定，振荡器频率为：f=1.72/（R20*C12），假若工作频率小于20KHz进入音频范围，则噪声较大，纹波增大；若开关频率较高时，开关损耗增大，系统效率降低，且电路对EMC的要求增大。
