发电机启停及注意事项资料23页PPT

要零部件进行更换时,应将维修或更换情况记录
在设备大中修及零部件更换台账中。所有的记
录根据实际情况定期由系统管理员整理好交部
门资料室存档,长期保存。
21
七、柴油发电机事故后维护
1.发电机不能起动 (1).检查蓄电池电压是否达到额定电压DC48V（视不同 电压等级而定）。因为发电机平时处于自动状态时其电 子控制模块ECM对整个机组状态的监视与EMCP控制面板 之间的联络都是要靠蓄电池供电维持。当外部的蓄电池 充电器出现故障时，蓄电池电量得不到补充引起电压下 降。此时必须对蓄电池充电处理。充电的时间视蓄电池 的放电情况及充电器的额定电流而定。情况紧急一般更 换蓄电池。蓄电池使用时间较长容量严重下降时，即使 达到额定电压也无法起动。此时必须更换蓄电池。
11
5、蓄电池的检查：（1).至少每周对电池 组进行检查一次。 (2).检测记录蓄电池的电压，电解液液位， 比重等参数。 (3).每两年对蓄电池进行一次放、充电， 延长使用寿命。同时蓄电池维护必须参照 厂家提供的技术说明书，不可盲目维护。
12
6、巡回检查项目：
1）、检查控制柜各指示灯指示是否正确，
2023最新整理收集 do something
柴油发电机操作及维护
2014/12/23
1
目录
一、柴油发电机启动准备 二、柴油发电机启动运行 三、正常停车与维护保养 四、柴油发电机试运行维护 五、柴油发电机日常运行维护 六、柴油发电机的保养 七、柴油发电机事故后维护 八、总结
2
一、启动前的准备工作
1、检查飞轮及发电机部分防护栏杆罩应完好； 2、操作人员应分工明确，实行监护，并穿戴绝 缘鞋； 3、向电气室工作人员发出“准备”开车的信号 后，认真检查各变速箱、离合器、调速器曲轴 控制、油箱油位，及各部紧固螺钉，确认无误， 并检查油温度不低于20℃时，方可进行启动；

发电机启动、停止注意事项一、发电机启动前的准备:（1）确认发电机油密封系统投入，氢气冷却器冷却水系统投入。

（2）检查发电机充氢已结束，发电机内部氢气纯度大于98%，检查油/氢压差正常≥0.03MPa(0.3bar)，检查各部分无氢气泄漏。

（3）发电机启动前应将发电机冷却系统投运正常，检查发电机定子冷却水质合格，压力正常无渗漏。

（4）将发电机封闭母线微正压装置投入正常，并对封闭母线冲压至1000-2000Pa。

（5）通知检修人员测量发电机绝缘电阻合格。

（6）检查发电机电压互感器高低压熔断器及避雷器完好，柜内无杂物后将其推至工作位置，并加锁，合上发电机电压互感器二次空开。

（7）检查发电机中性点柜内无杂物，合上发电机中性点接地刀，并加锁。

（8）检查整流柜、调节柜和控制屏各表计完好，各切换开关位置正确，冷却风机良好。

（9）检查6kV A、B段分支电压互感器高低压侧保险完好，柜内无杂物，将其投入工作。

（10）检查6kV A、B段分支开关确断，将其送入工作位置，给上操作电源，控制方式投“远方”。

（11）合上主变中性点接地刀闸，检查辅助接点切换良好。

（12）检查主变、厂高变各部分正常，冷却器投入，检查油流方向正确，端子箱内设备完好并加锁。

（13）检查主变出口－0接地闸已拉开并加锁。

（14）检查断路器三相确断，辅助接点切换良好，送上油泵电源，检查油压、油位、SF6气压正常，端子箱内设备正常，将柜门加锁。

（15）检查主变压器出口－1A(IB)、－2A(2B)隔离开关三相确断,接地刀闸－012三相确断，操作机构完好。

（16）检查220kV侧电流互感器及各套管油位、油色正常。

（17）检查各附属电气设备清洁完好正常，已按要求将电源送上。

（18）送上发变组测控装置的电源。

送上发－变组保护屏，励磁调节柜电源，检查无异常信号发出，将发变组相关保护投入正常：其中转子两点接地全停Ⅰ、厂高变温度高厂用快切、#1和#2稳控全停、主变冷却器故障程序跳闸、厂变冷却器全停厂用快切、主变零序过电压和间隙过流保护压板不投；发电机断水保护投解列灭磁、失磁T3及失磁T2投程序跳闸、定子对称过负荷反时限投程序跳闸、非对称过负荷反时限投程序跳闸、过激磁反时限投程序跳闸；主变零序I II段跳分段主、副线圈根据发-变组所在220KV母线进行选择。

谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
33、如果惧怕前面跌宕的山岩，生命 就永远 只能是 死水一 潭。 34、当你眼泪忍不住要流出来的时候 ，睁大 眼睛， 千万别 眨眼!你会看到 世界由 清晰变 模糊的 全过程 ，心会 在你泪 水落下 的那一 刻变得 清澈明 晰。盐 。注定 要融化 的，也 许是用 眼泪的 方式。
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。

40、人类法律，事物有规律，这是不 容忽视 的。— 有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
发电机启停及注意事项共25页
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯

• • •
• • • • •
6、冷态启动时，应进行高压缸倒暖，倒暖前确认高排前后疏水已尽，缸温高 于150℃停止倒暖缸并继续闷缸1小时。（控制升温速度） (1)再热蒸汽温度 200℃时，确认高压主汽管及主汽阀体疏水门、高排管疏水门、 抽汽逆止门前疏水门、高压内外缸体疏水门全开。 (2)确认高排逆止门为关位，抽汽逆止门在关闭位，打开反流阀的手动门，摇开 倒暖电动门2-3圈进行倒暖，当汽缸温度不再上升及上升缓慢时，通过高低旁 提高再热压力，一般压力控制在0.6-0.8MPa左右，并监视汽机转速，防止冲转。 （因倒暖电动门开度小，节流后，门后进汽压力低，相应饱和温度上不去，汽 温低导致汽缸温度加热不上去。） (3)暖缸各壁温差及胀差在允许范围内，当下壁温度明显高于上壁温度时，可暂 时关闭缸体疏水门。 (4)注意低压缸喷水的自动投入情况，否则手动投入连续喷水。 7、开启一台抗燃油泵。 8、全面检查机侧疏水全开，且疏水畅通(必须注意就地确认疏水门确实已打开， 确认主汽阀前温度测点显示正确，通过该温度判断疏水是否疏尽。尤其注意复 合阀中球阀应全开)。 9、电气发变组系统进行全面检查，开启主变、高厂变冷却器。
四、投邻炉及点火前准备阶段（6小时）
• 1、汽包水位-150mm，投入邻炉加热（供汽压力）。 • 2、并列燃油系统。 （必须投入大循环，提油温、可清除杂质，清理 油枪。先将系统分路导通，微开进油总门充油，油 压正常后开回油总门，注意防止OFT动作。） • 3、暖1号磨暖风器（开门、锁死）；暖高、低压旁 路；暖夹层联箱。暖轴封系统，注意轴封减温水滤 网，提前通知点检进行滤网的清理或更换。
八．机组启动后检查阶段（2小时）
• 1、汇同热控确认机侧、炉侧所有主、辅保 护投入。 • 2、确认发变组保护压板及厂用电压板（自 投手把）位置正确。 • 3、确认辅机联锁已投入。 • 4、确认机、炉恻疏水已关闭且无内漏。

21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
发电机启停及注意事项doc资料
11、用道德的示范来造就一个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为பைடு நூலகம்人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
谢谢！

THANK
YOU
SUCCESS
2019/5/18
25
油机发电机的工作原理
四缸四冲程柴油机工作示意图。它好象四个单缸柴油机用一根共 用的曲轴连在一起，其中第一缸和第四缸的曲柄处在同一方向，第二 缸和第三缸的曲柄处在同一方向，两个方向间互相错开180°，每个 气缸按顺序完成各自的工作循环过程中，在同一行程都有固定的顺序， 一般为1-3-4-2，就是第一缸作功后，第三缸作功，然后为第四缸作功， 最后为第二缸作功。以后各个过程顺序重复进行。四缸四冲程柴油机 在曲轴每转两圈时，各缸内都进行燃烧和作功一次，也就是曲轴每转 半圈就有一个气缸工作，所以它的工作比单缸平稳得多。
油机发电机的工作原理
四冲程柴油机的工作循环是在曲轴旋转两周(720°)，即活塞往复运动 四个冲程中，完成了进气、压缩、工作、排气这四个过程。
油机发电机的工作原理
油机发电机的工作原理
四冲程汽油机的工作循环过程，也是通过进气、压缩、工 作、排气四个冲程完成一个循环。只是由于所用燃料的性 质不同，它的工作方式与柴油机有所不同。 (1)汽油机进气过程中，被吸进的是汽油和空气的混合物， 而不是纯净的空气。 (2)汽油机的压缩比低(一般为5～9)，压缩终了时，可燃混 合气的压强只有5～10 Kg/cm2，温度只有250～400℃。 (3)汽油机气缸内的可燃混合气，是用火花塞发生的电火 花点燃的。
柴油发电机运行 及日常维护说明
晋江天然气发电厂—张举
求是 立德 尚学 精业
主要内容
油机发电机组的作用 油机发电机组的工作原理 油机的总体构造 油机发电机的使用与维护
相关配套知识
1 2 3 4
油机发电机的作用 油机的总体构造 油机发电机的工作原理

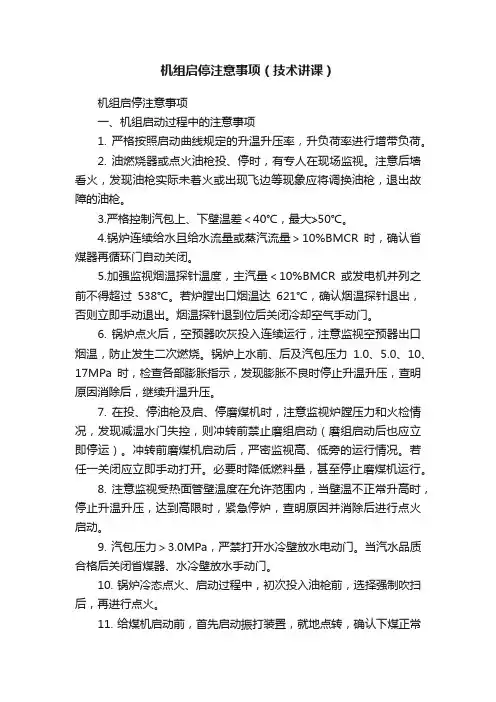

机组启停注意事项（技术讲课）机组启停注意事项一、机组启动过程中的注意事项1. 严格按照启动曲线规定的升温升压率，升负荷率进行增带负荷。

2. 油燃烧器或点火油枪投、停时，有专人在现场监视。

注意后墙看火，发现油枪实际未着火或出现飞边等现象应将调换油枪，退出故障的油枪。

3.严格控制汽包上、下壁温差＜40℃，最大≯50℃。

4.锅炉连续给水且给水流量或蒸汽流量＞10%BMCR时，确认省煤器再循环门自动关闭。

5.加强监视烟温探针温度，主汽量＜10%BMCR或发电机并列之前不得超过538℃。

若炉膛出口烟温达621℃，确认烟温探针退出，否则立即手动退出。

烟温探针退到位后关闭冷却空气手动门。

6. 锅炉点火后，空预器吹灰投入连续运行，注意监视空预器出口烟温，防止发生二次燃烧。

锅炉上水前、后及汽包压力1.0、5.0、10、17MPa时，检查各部膨胀指示，发现膨胀不良时停止升温升压，查明原因消除后，继续升温升压。

7. 在投、停油枪及启、停磨煤机时，注意监视炉膛压力和火检情况，发现减温水门失控，则冲转前禁止磨组启动（磨组启动后也应立即停运）。

冲转前磨煤机启动后，严密监视高、低旁的运行情况。

若任一关闭应立即手动打开。

必要时降低燃料量，甚至停止磨煤机运行。

8. 注意监视受热面管壁温度在允许范围内，当壁温不正常升高时，停止升温升压，达到高限时，紧急停炉，查明原因并消除后进行点火启动。

9. 汽包压力＞3.0MPa，严禁打开水冷壁放水电动门。

当汽水品质合格后关闭省煤器、水冷壁放水手动门。

10. 锅炉冷态点火、启动过程中，初次投入油枪前，选择强制吹扫后，再进行点火。

11. 给煤机启动前，首先启动振打装置，就地点转，确认下煤正常时，启动给煤机，严禁锅炉负荷＜50%三台给煤机运行。

12. 锅炉启动完毕后，关闭疏水、放气手动门。

联系炉控退出火焰电视，关小其冷却风门的开度（#2炉南侧火焰电视冷却风门全开，由热工调整火焰电视控制柜内冷却风二次门的开度）。

对应急预案进行定期演练，提高应对突发事件的能力和效率。
对演练过程中发现的问题进行总结和改进，不断完善应急预案。
机组启动和停运的经济性管理
能耗分析
节能优化
能耗监测
能耗标准
01
02
03
04
对机组启动和停运过程中的能耗进行详细分析，识别能耗高的环节和原因。
根据能耗分析结果，制定节能优化措施，如改进操作方式、调整设备参数等。
对操作人员进行定期考核，对不合格人员进行再培训或调岗。
对检查中发现的问题和隐患进行及时整改，并追究相关人员的责任。
建立隐患排查制度，鼓励员工积极参与隐患排查工作，提高安全管理的效率。
定期对机组的启动和停运设备进行安全检查，确保设备处于良好状态。
制定机组启动和停运的应急预案，明确应急处置流程和责任人员。
详细描述
在冷态启动过程中，需要密切监视机组的各项参数，如温度、压力、流量等，及时调整和优化，确保机组性能达到最佳状态。
总结词：极热态启动是指机组在接近或达到正常运行状态时，重新启动的过程。
总结词
在机组启动过程中，需要注意安全事项和操作规范，防止发生意外事故。
详细描述
在机组启动过程中，操作人员需要严格遵守操作规程和安全规定，确保操作准确无误。同时需要对机组进行全面检查和维护，确保设备处于良好的工作状态。在启动过程中如遇异常情况，应及时采取措施进行处理，防止事故扩大。
将机组启动和停运的成本与产生的经济效益进行比较，为决策提供依据。
案例分析
机组概况
涉及的机组型号、容量、技术特点等详细信息。
案例背景
某大型火力发电厂，拥有多台机组，负责为区域供电。
启动和停运过程
详细描述了机组的启动和停运流程，包括操作步骤、时间安排、人员配置等。

过自耦变压器降压后接到电动机上，待转速上升 至接近额定转速时，将自耦变压器从电源切除， 而使电动机直接接到电网上转化为正常运行的一 种起动方法。 适用范围：自耦变压器起动适用于容量较大的低压 电动机作减压起动用，应用非常广泛，有手动及 自动控制线路。其优点是电压抽头可供不同负载 起动时选择；缺点是质量大、体积大、价格高、 维护检修费用高
9
启动原理：接触器KM2和KM3互锁，即其中一个 闭合时，必须保证另一个断开。KM2闭合时，定 子 绕组为星形(丫)接法，使电动机起动。切换至 KM3闭合，定子绕组改为三角形(△)接法，电动机 转为正常运行。由控制电路中的时间继电器KT确 定星-三角切换的时间。
10
11
• (3)自耦变压器起动 自耦变压器起动法就是电动机起动时，电源通
2
• 缺点：启动电流大，对于需要频繁起动的电动机， 过大的起动电流会造成电动机的发热，缩短电动 机的使用寿命；同时电动机绕组在电动力的作用 下，会发生变形，可能引起短路进而烧毁电动机； 另外过大的起动电流，会使线路电压降增大，造 成电网电压的显著下降，从而影响同一电网的其 他设备的正常工作，有时甚至使它们停下来或无 法带负载起动。
• 在以上几种起动控制方式中，星三角起动，自耦减压起动 因其成本低，维护相对软起动和变频控制容易，目前在实 际运用中还占有很大的比重。但因其采用分立电气元件组 装，控制线路接点较多，在其运行中，故障率相对还是比 较高。从事过电气维护的技术人员都知道，很多故障都是 电气元件的触点和连线接点接触不良引起的，在工况环境 恶劣(如粉尘，潮湿)的地方，这类故障更多，但检查起来 确颇费时间。另外有时根据生产需要，要更改电机的运行 方式，如原来电机是连续运行的，需要改成定时运行，这 时就需要增加元件，更改线路才能实现。有时因为负载或 电机变动，要更改电动机的起动方式，如原来是自耦起动， 要改为星三角起动，也要更改控制线路才能实现。
