电机分类及选型

5个电机选型步骤电机选型需要的基本内容有：所驱动的负载类型、额定功率、额定电压、额定转速、其他条件。

一、所驱动的负载类型这个得反过来从电机特点说。

电机可以简单划分为直流电机和交流电机，交流又分为同步电机和异步电机。

1、直流电机直流电机的优点是可以方便地通过改变电压调节转速，并可以提供较大的转矩。

适用于需要频繁调节转速的负载，如钢厂的轧机，矿山的提升机等。

但现在随着变频技术的发展，交流电机也可以通过改变频率来实现调节转速。

不过虽然变频电机价格比普通电机贵不了多少，但变频器价格在整套设备中占据主要部分，所以直流电机还有一个优点是便宜。

直流电机的缺点在于结构复杂，任何设备只要结构复杂，必然导致故障率增加。

直流电机相比于交流电机，除了绕组复杂（励磁绕组、换向极绕组、补偿绕组、电枢绕组），还增加了滑环、电刷和换向器。

不仅对制造商的工艺要求高，而且后期维护成本也相对较高。

因此直流电机在工业应用中是处在一个逐渐没落但过渡阶段仍有用武之地的尴尬境地。

如果用户资金比较充裕的话，建议选择交流电机配变频器的方案，毕竟使用变频器也带来很多好处，这个不细说了。

2、异步电机异步电机的优点在于结构简单，性能稳定，维护方便，价格便宜。

且制造工艺上也是较简单的，曾听车间的老技师说过，装配一台直流电机的所用工时，可以完成差不多功率的两台同步电机或者四台异步电机，由此可见一斑。

因此异步电机在工业中得到了较广泛的应用。

异步电机又分为鼠笼型电机和绕线型电机，其区别在于转子。

鼠笼型电机转子由金属条制成，铜制或铝制。

铝的价格比较低，我国又是铝矿大国，在要求不高的场合应用广泛。

但铜的机械性能和导电性能都好于铝，就我所接触的绝大部分都是铜制转子。

鼠笼型电机在工艺上解决了断排的问题后，可靠性远远超过绕组型转子的电机。

而其缺点在于，金属转子在旋转的定子磁场中切割磁感线获得的转矩较小，且起动电流较大，对起动力矩要求较大的负载难以胜任。

尽管增加电机铁心长度可以获得更多的转矩，但力度十分有限。

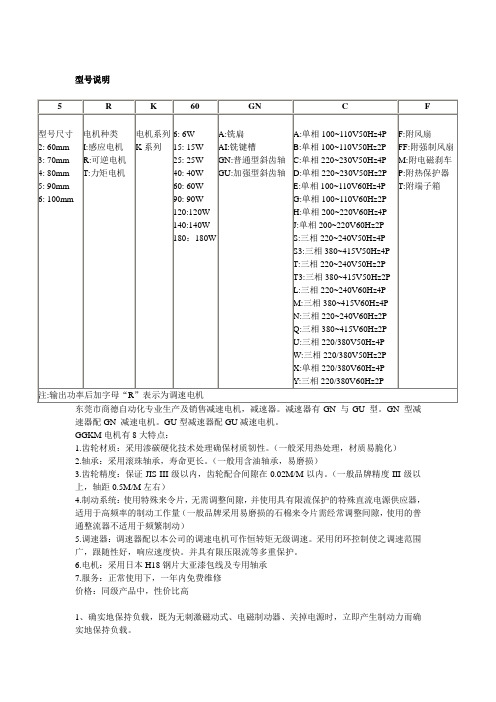

型号说明
东莞市商德自动化专业生产及销售减速电机，减速器。

减速器有GN 与GU 型。

GN 型减速器配GN 减速电机。

GU型减速器配GU减速电机。

GGKM电机有8大特点：
1.齿轮材质：采用渗碳硬化技术处理确保材质韧性。

（一般采用热处理，材质易脆化）
2.轴承：采用滚珠轴承，寿命更长。

（一般用含油轴承，易磨损）
3.齿轮精度：保证JIS-III级以内，齿轮配合间隙在0.02M/M以内。

（一般品牌精度III级以上，轴距0.5M/M左右）
4.制动系统：使用特殊来令片，无需调整间隙，并使用具有限流保护的特殊直流电源供应器，适用于高频率的制动工作量（一般品牌采用易磨损的石棉来令片需经常调整间隙，使用的普通整流器不适用于频繁制动）
5.调速器：调速器配以本公司的调速电机可作恒转矩无级调速。

采用闭环控制使之调速范围广，跟随性好，响应速度快。

并具有限压限流等多重保护。

6.电机：采用日本H18钢片大亚漆包线及专用轴承
7.服务：正常使用下，一年内免费维修
价格：同级产品中，性价比高
1、确实地保持负载，既为无刺激磁动式、电磁制动器、关掉电源时，立即产生制动力而确实地保持负载。

2、短时间内制动，电动机单机时，超程是2-4旋转。

3、可以控制较复杂的瞬时，正、反转，每分钟可以停止6次。

采用刹车安全、灵敏、保持力大的无刺激磁动式电磁制动器，在关掉电源时立即产生制动力而确实地保持负载。

电机分类与选型方法电机是现代化工和生活中常用的一种能转换和输送电能的装置。

根据不同的工作原理和结构特点，电机可以分为多种不同的类型。

在进行电机选型时，需要综合考虑电机的工作条件和要求，以确保选择到最佳的电机类型。

一、电机分类1.按工作原理分类：（1）直流电机：直流电机是利用直流电能产生旋转力矩的电机。

直流电机根据励磁方式可以分为永磁直流电机和电磁直流电机。

（2）交流电机：交流电机是利用交流电能产生旋转力矩的电机。

交流电机又可以分为异步电机和同步电机。

2.按结构分类：（1）旋转电机：旋转电机是以旋转方式输出动力的电机，包括直流电机、异步电机、同步电机等。

（2）线性电机：线性电机是以直线运动方式输出动力的电机，包括直线电机和声波电机。

（3）步进电机：步进电机是按一定角度（步距）运动的电机，精度高、静音且没有惯性。

（4）无刷电机：无刷电机是通过电子换相实现的电机，不受换向器限制、寿命长、效率高。

3.按电源类型分类：（1）单相电机：单相电机是通过单相交流电源驱动的电机，使用广泛、安装方便、成本较低。

（2）三相电机：三相电机是通过三相交流电源驱动的电机，功率大、效率高、转矩较稳定。

二、选型方法1.确定工作条件：包括电机工作电压、频率、额定转速、额定功率以及工作环境的温度、湿度等因素。

2.确定负载条件：根据负载类型以及负载特点确定所需的转矩、速度和精度等要求，以确定选择的电机类型。

3.考虑特殊要求：如环境防护等特殊要求，根据工作环境的特点选择合适的电机。

4.比较不同类型的电机：根据所需的工作条件和负载要求，比较不同类型的电机的优势和劣势，选择最合适的电机类型。

5.确定电机尺寸和功率：根据负载条件以及所需的转矩和速度等要求，确定合适的电机尺寸和功率。

6.考虑经济因素：综合考虑电机的价格、维护成本、能源效率等因素，选择经济合理的电机。

7.验证选型：通过实际测试或仿真分析验证选型结果是否满足要求，如需调整则重新选择。

电机必备知识点总结大全一、电机的工作原理1. 电机的基本原理电机的基本原理是利用电磁力产生机械运动。

当通入电流时，导体在磁场中受到安培力的作用，产生受力运动。

2. 电机的工作过程电机的工作过程可以分为电磁感应和电磁力的作用两个阶段。

在电磁感应阶段，电流通过导体产生磁场，导体在磁场中受到电磁感应力。

在电磁力的作用阶段，导体受到的电磁感应力产生机械运动，从而实现电能到机械能的转化。

3. 电机的转矩和速度电机的转矩和速度是描述电机工作特性的重要参数。

转矩是电机输出的力矩，速度是电机的转动速度。

电机的转矩和速度对于电机的工作性能和运行效果具有重要影响。

二、电机的分类1. 按照工作原理分类电机可以根据工作原理分为直流电机和交流电机。

直流电机是利用直流电源供电的电机，其工作原理是利用直流电流在磁场中产生安培力。

交流电机是利用交流电源供电的电机，其工作原理是利用交变电流在磁场中产生安培力。

2. 按照结构分类电机可以根据结构形式分为异步电机和同步电机。

异步电机是指转子和定子的转速之间存在差异的电机，常见的有感应电机和异步电动机。

同步电机是指转子和定子的转速同步的电机，常见的有同步电机和步进电机。

3. 按照用途分类电机可以根据用途分为通用电机和专用电机。

通用电机是指适用于各种场合的电机，常见的有三相感应电机和直流电机。

专用电机是指特定场合使用的电机，如风机电机、卷扬电机等。

4. 按照工作特性分类电机可以根据工作特性分为恒速电机和调速电机。

恒速电机是在额定负载下保持稳定转速的电机，常见的有同步电机和异步电机。

调速电机是可以根据负载要求调整转速的电机，常见的有直流电机、无刷电机等。

三、电机的选型1. 选型原则在选型电机时，需要考虑电机的工作要求、环境条件、安装空间等因素。

选型原则包括性能匹配、可靠性、效率、功率因数、安全性等方面。

2. 选型步骤选型电机的步骤包括确定工作要求、了解电机性能参数、选择适合的电机类型和规格、进行性能对比、最终确定合适的电机型号。

伺服电机分类与选型流程伺服电机是一种能够根据控制信号来驱动机械系统运动的电机。

它具有高精度、高控制性能和高可靠性的特点，广泛应用于工业自动化控制、仪器仪表和机器人等领域。

根据应用场景的不同，伺服电机可以分为直流伺服电机和交流伺服电机两大类，每一类又有其各自的特点和选型要点。

一、直流伺服电机的分类与选型流程：1.分类：直流伺服电机根据电源电压的不同可以分为低压直流伺服电机（12V、24V）和高压直流伺服电机（48V、60V、72V等）。

2.选型流程：（1）确定应用场景：根据具体应用的需要，确定伺服电机的功率、扭矩和转速等参数。

（2）验证电源电压：根据选定的电机功率和转速要求，验证电源电压是否能够满足电机的工作要求。

如果电源电压不足，则需要使用电源升压器或者选择合适的电压级别的伺服电机。

（3）确定电机型号：根据电机的工作要求，包括负载特性、控制要求和环境要求等，确定合适的电机型号。

（4）选取驱动器：根据电机的功率和控制要求，选取合适的驱动器。

驱动器的选择要考虑到驱动器的保护功能、通信接口和控制算法等因素。

（5）试运行与调试：在选定的电机和驱动器之间进行试运行和调试，验证系统的性能和稳定性。

二、交流伺服电机的分类与选型流程：1.分类：交流伺服电机根据电机的控制方式可以分为位置控制型和矢量控制型。

位置控制型伺服电机根据电机转子结构的不同可以分为无刷交流伺服电机（BLAC）和有刷交流伺服电机（BLDC）；矢量控制型伺服电机则可以分为感应交流伺服电机（IM）和永磁同步交流伺服电机（PMSM）。

2.选型流程：（1）确定应用场景：根据具体应用的需要，确定伺服电机的功率、扭矩和转速等参数。

（2）验证电源电压：根据选定的电机功率和转速要求，验证电源电压是否能够满足电机的工作要求。

如果电源电压不足，则需要使用电源升压器或者选择合适的电压级别的伺服电机。

（3）确定电机型号：根据电机的工作要求，包括负载特性、控制要求和环境要求等，确定合适的电机型号。

各类电机的选型方法及应用电机是现代工业中不可或缺的重要设备，广泛应用于各个领域。

如何选择合适的电机对于确保设备的正常运行和提高生产效率至关重要。

在选型电机时，需要考虑以下几个方面：动力需求、负载要求、环境条件和经济性。

下面将逐个类别进行介绍。

1. 直流电机直流电机通常由电枢、定子和刷子组成。

直流电机具有速度调节范围广、转矩特性好、反应快等优点，适用于需要调速性或转矩可控的场合。

在选型时，首先需要确定所需的转矩大小和速度要求，然后根据负载类型和工作环境条件选择合适的直流电机型号。

2. 交流电机交流电机通常分为同步电机和异步电机两种类型。

异步电机包括异步感应电机和异步安川电机。

异步感应电机由定子和转子组成，具有结构简单、性价比高的特点，适用于一般功率和速度要求的场合。

异步安川电机是一种特殊的异步电机，具有高效率、高性能和低噪音等优点，适用于精密机械和高要求的场合。

对于交流电机的选型，需要考虑负载类型、电源电压、功率要求和启动方式等因素。

3. 步进电机步进电机是一种精密电动机，由电子驱动器控制驱动，具有定位精度高、速度范围宽、输出转矩大的特点。

步进电机适用于需要精确控制位置的场合，如数控机床、精密仪器等。

在选型时，需要考虑步进电机的步距角、输出转矩和转速等参数。

4. 无刷直流电机无刷直流电机是一种新型的电机，与传统的直流电机相比，具有转速范围广、寿命长、噪音小、效率高等优点，适用于高性能和需要大功率输出的场合。

在选型时，需要考虑转速要求、输出功率和供电电压等因素。

在选型电机时，除了考虑以上几个方面，还需要考虑电机的可靠性、维护成本和供应商的信誉等因素。

此外，应根据不同行业和应用领域的特殊要求选择相应的电机，如矿山行业通常选择防爆电机，汽车行业通常选择高温电机等。

总的来说，电机的选型方法主要是根据负载要求、电源条件、控制要求、环境条件等因素进行综合考虑，选择合适的电机类型和型号。

只有选型合理，才能确保电机的效率和可靠性，提高设备的运行效率和生产效率。

直流电机选型手册1. 引言直流电机是一种常见的电动机型号，用于将直流电能转变为机械能。

选用适当的直流电机对于各类电机应用非常重要。

本选型手册将向读者介绍直流电机的基本原理、常见类型以及选型方法。

2. 直流电机基本原理直流电机的工作原理基于洛伦兹力，即施加在导体上的磁力与其所受磁场的交互作用。

直流电机通常由定子和转子两部分组成。

施加在定子上的直流电流产生磁场，而转子则带有永磁体或电磁线圈。

当定子磁场和转子磁场相互作用时，转子就会旋转。

3. 直流电机类型直流电机有多种类型，其中常见的有：•永磁直流电机：转子带有永磁体，不需要外部电源提供磁场。

•刷型直流电机：转子带有电磁线圈和刷子，通过刷子给线圈供电。

•无刷直流电机：转子带有电磁线圈，通过外部电源供电。

每种直流电机类型都有其独特的优缺点和适用范围。

在选择直流电机时，应根据具体应用需求和性能要求进行考虑。

4. 直流电机选型方法4.1 确定负载要求在选择直流电机之前，需要明确负载的要求，包括扭矩、转速、加速度等方面。

这些参数将直接影响到电机的选型。

4.2 电源电压与电机额定电压匹配选择直流电机时，应确保电源电压和电机的额定电压可以匹配。

如果不匹配，可能导致电机无法正常工作或损坏。

4.3 选择合适的电机功率根据负载的要求，选择合适的电机功率。

功率过低可能无法满足负载需求，功率过高则会造成能源浪费。

4.4 考虑环境条件在选型过程中还需要考虑环境条件，如温度、湿度、振动等因素。

某些特殊环境可能需要选择具有防护特性的电机。

4.5 参考性能曲线每个直流电机都有其性能曲线，包括转速、扭矩、效率等。

参考这些性能曲线有助于了解电机在不同工况下的性能表现。

4.6 考虑成本最后，在选型时还需考虑成本因素，包括电机本身的价格、维护成本以及与其配套的控制设备等。

5. 总结本选型手册介绍了直流电机的基本原理、常见类型以及选型方法。

选择适当的直流电机对于各类电机应用至关重要。

在选型时，应明确负载要求，匹配电源电压和电机额定电压，选择合适的电机功率，考虑环境条件，参考性能曲线，并且考虑成本因素。

直线电机选型知识点总结一、直线电机的工作原理直线电机是一种利用电磁感应原理实现的线性运动型电机，工作原理和直流电动机相似，但是线性运动的特点使得直线电机具有更广泛的应用领域。

直线电机由定子和活动子两部分组成，通常定子是由线圈组成，而活动子则是由磁铁组成。

当通电时，定子线圈产生磁场，吸引或排斥活动子的磁铁，从而实现线性运动。

二、直线电机的分类1. 电磁直线电机：利用磁铁和电磁感应原理实现线性运动的电机，包括直线同步电机、直线步进电机等。

2. 永磁直线电机：利用永磁体和电流之间的相互作用实现线性运动的电机，包括直线同步永磁电机、直线步进永磁电机等。

3. 超导直线电机：利用超导材料的独特性质实现超导电磁体和磁场之间的相互作用，实现线性运动的电机。

三、直线电机选型的影响因素1. 负载要求：负载要求包括负载力大小、运动速度、加速度等，这些要求将影响直线电机的功率、扭矩和速度等性能参数的选取。

2. 运动模式：直线电机可以实现直线运动、往复运动、多自由度运动等不同的运动模式，根据具体的应用需求选择不同类型的直线电机。

3. 环境条件：包括工作温度、湿度、防尘防水等环境条件，好的直线电机应具有良好的耐高温、防尘防水等性能。

4. 机械结构：机械结构包括导轨、导向装置等，需要考虑直线电机与周围设备的机械匹配性，确保能够实现稳定的运动。

5. 控制系统：控制系统包括控制方式、控制精度、控制算法等，应根据具体应用场景选择合适的控制系统，确保直线电机的准确性和稳定性。

四、直线电机选型的方法1. 根据负载要求选取合适的型号：首先根据负载的大小、运动速度、加速度等要求选取合适的直线电机型号，通常可以通过查阅相关的技术手册或者咨询厂家进行选型。

2. 根据环境条件选取合适的材料和防护措施：根据具体的环境条件选取能够满足要求的材料和防护措施，例如高温工作环境可以选用耐高温材料，防水防尘环境需要选用防护等级较高的直线电机。

3. 根据机械结构进行匹配：根据直线电机与周围设备的机械匹配性进行选型，确保直线电机能够稳定运行。

电机，在设备领域是无处不在，这是一个不孤单的设备，靠谱的泵需要靠谱的电机，电机的好坏直接影响着设备能否正常运行。

电机类型、软启动方式，选型步骤，损坏原因方式处理方法，优劣电机区别.....这一个个问题都是电机幸福指数的重要反映。

下面就让我们一同看看。

一、各类电机的区别01、直流、交流电机区别直流电机结构示意图交流电机结构示意图顾名思义，直流电机使用直流电做为电源，而交流电机是使用交流电做为电源。

从结构上说，直流电机的原理相对简单，但结构复杂，不便于维护。

而交流电机原理复杂但结构相对简单，而且比直流电机便于维护。

在价格方面，功率相同的直流电机高于交流电机。

包括控制速度的调速装置，也是直流高于交流的价格，当然结构和维护也有很大的差异。

而在性能方面，因直流电机的速度稳定，转速控制精准，是交流电机无法达到的，所以在转速的严格要求下不得不采用直流电机替代交流电机。

交流电机调速相对复杂，但却由于化工厂使用交流电源而应用广泛。

02、同步、异步两类电机区别转子的旋转速度与定子一样，那就叫同步电动机。

如若不一致，则叫异步电动机。

03、普通、变频两类电机区别首先明确一点，普通电机并不能当变频电机来使用。

普通电机是按恒频恒压来设计的，不可能完全适应变频器调速的要求，因此不能当做变频电机使用。

变频器对电机的影响主要在电动机的效率和温升。

变频器在运行中能产生不同程度的谐波电压和电流，使电动机在非正弦电压、电流下运行，里面的高次谐波会引起电动机定子铜耗、转子铜耗、铁耗及附加损耗增加。

其中最为显著的是转子铜耗，这些损耗会使电动机额外发热，效率降低，输出功率减小，普通电动机温升一般要增加10%－20%。

变频器载波频率从几千赫到十几千赫，使得电动机定子绕组要承受很高的电压上升率，相当于对电动机施加陡度很大的冲击电压，使电动机的匝间绝缘承受较为严重的考验。

普通电动机采用变频器供电时，会使由电磁、机械、通风等因素所引起的震动和噪声变的更加复杂。
