太阳能热水系统循环泵的选型

水泵选型计算书一、设计工况已知太原某建筑面积A为3.3万m²，楼高24层，每层3米，5层以上为高区，以下为低区，供暖面积各为1.25万m²，预留0.8万m²供暖住宅。

现设20台GG-399型96kW锅炉。

二、设计参数2.1气象资料（太原）采暖室外计算温度-12℃采暖室外平均温度-2.7℃采暖期天数135天室外平均风速3m/s2.2室内设计参数采暖室内计算温度18℃2.3采暖设计热负荷指标2.3.1采暖设计负荷指标qs(W/m²) 46.37 在采暖室外计算温度条件下，为保持室内计算温度，单位建筑面积在单位时间内需由锅炉房或其他供热设施供给的热量。

2.3.2耗热量指标qh(W/m²) 32三、循环水泵选型： 3.1系统开闭式扬程公式开式水系统 Hp=hf+hd+hm+hs 式中hf 、hd ——水系统总的沿程阻力和局部阻力损失，Pa ； hm ——设备阻力损失，Pa ；hs ——开式水系统的静水压力，Pa 。

静水压力应该是水泵停止状态下，冷却塔静止液面到水泵或设备末端得高差；hd/ hf 值，小型住宅建筑在1~1.5之间；大型高层建筑在0.5~1之间。

注：闭式水系统没有hs 一项。

3.2 一次循环泵选型3.2.1一次循环水泵的流量Q ：方法一：)(12T T C FRG -=式中 G ——循环水泵的质量流量，kg/h ； R ——热损失系数，一般取1.05；F ——采暖系统所需热量，也就是热水锅炉或热交换器产生的热量，kcal/h ；T2、T1——热水锅炉供回水温度，℃； C ——水的比热，kcal/（kg*℃）。

由上式得，hkg G /44.115597)7590(11.860962005.1=-⨯⨯⨯⨯=查的75℃水的比重γ为974.83kg/m ³，则h m h m G Q /58.118/83.97444.115597/33=÷==γ该值即为20台GG-399型热水锅炉与分水器之间所需循环泵的流量值。

太阳能热水系统循环泵的选型提要：在太阳能集中式热水系统中会用到比较多的管道循环泵，来实现太阳能集热系统的热量吸收、转移和交换。

从式（2）可知：太阳能热水系统循环水泵的扬程取决于两个因素，一个是水泵提升水的高度，另一个是系统循环回路的流动阻力。

来源：山东德州飞天工贸有限公司0 前言在太阳能集中式热水系统中会用到比较多的管道循环泵，来实现太阳能集热系统的热量吸收、转移和交换。

所以，循环泵的流量和扬程就成为一个比较关键的技术参数，会直接影响到系统的运行效果，在此，对太阳能集热系统中循环泵的选型做一详细阐述。

1太阳能集中集热—集中储热式系统中集热循环泵选型1.1循环泵流量确定对于太阳能热水系统，集热循环管路为闭合回路，管道计算流量为全部集热器循环流量，按公式（1）计算：q＝Ａ·QS（1）式中：q—循环流量，L/h；A-太阳能集热器的总集热面积，m2；QS—集热循环流量,由于太阳辐照量的不确定性，太阳能热水系统的集热循环流量一般按照每平方米集热器的流量为0.01~0.02L/s考虑，即36~72L/（h·m2），对于真空管太阳能集热器可取低值，对于平板太阳能集热器取高值。

假设，集热循环流量取50L/（h·m2），太阳能集热器的总集热面积为100m2，经计算集热器循环流量为5000L/h。

水泵的流量选择应使水泵的工作流量在计算的集热循环流量附近。

1.2水泵的扬程太阳能热水系统循环泵扬程计算方法：H=（1.1~1.2）（Hs+Hx）（2）式中：Hs—太阳能热水系统提升液体介质（水）的高度，mH2O；Hx—太阳能热水系统总流动阻力（扬程阻力和局部阻力之和），mH2O。

从式（2）可知：太阳能热水系统循环水泵的扬程取决于两个因素，一个是水泵提升水的高度，另一个是系统循环回路的流动阻力。

水泵提升水的高度等于太阳能热水系统太阳能集热器水位与水箱水位的高度。

对于闭式循环回路，Hs=0。

对于开式循环回路，当水箱与集热器同在一个平面上，且最高水位一样时，Hs=0；当水箱与集热器不在一个平面上，或虽在一个平面上，但最高水位不一样时，Hs等于二者最高水位的高度差。

循环水泵选型方案一、引言循环水泵是一种常用于将水或其他液体循环输送的设备，广泛应用于工业、建筑、农业等领域。

合理选型循环水泵对于确保系统正常运行和提高效率非常重要。

本文将介绍循环水泵选型的一般原则和具体操作步骤，以便于工程师在实际工作中能够根据需求选择合适的循环水泵。

二、循环水泵选型原则循环水泵选型的基本原则是根据系统的流量和扬程来确定水泵的类型和规格。

以下是一些常用的选型原则：1.流量需求: 根据系统需要循环的液体流量确定水泵的流量要求。

流量通常以单位时间内液体通过的体积或质量来表示，常见的单位有升/秒、立方米/小时等。

2.扬程要求: 扬程是指循环水泵需要克服的液体上升高度或压力损失，也是选型中重要的参数。

扬程的单位通常为米或帕斯卡（Pa）。

3.工作温度: 不同的工作温度对水泵的材质和密封性能有要求，需要根据实际情况选择耐高温或耐低温的水泵。

4.介质特性: 循环水泵的选型还要考虑到液体的特性，如颗粒物含量、腐蚀性等。

对于腐蚀性液体，需选择能抵抗腐蚀的材质。

5.节能要求: 选型时要考虑循环水泵的能效，尽量选择高效节能的水泵，以降低运行成本。

三、循环水泵选型步骤以下是循环水泵选型的具体步骤：1. 确定流量需求首先要根据系统的流量需求确定每小时水泵需要循环输送的液体数量。

可以通过测量或估算得到。

2. 计算总扬程根据系统的水平距离和高度差来计算总扬程。

水平距离可以直接测量，而高度差可以通过测量或估算得到。

3. 选择水泵类型根据流量需求和总扬程，选择合适的水泵类型。

常见的水泵类型有离心泵、自吸泵、潜水泵等。

不同类型的水泵适用于不同的工况条件。

4. 选择水泵规格根据流量需求和总扬程，选择合适的水泵规格。

可以参考水泵的性能曲线图，找到符合需求的工作点。

5. 考虑工作温度和介质特性根据实际工作条件和液体特性，选择适用的水泵材质和密封形式。

对于高温或腐蚀性液体，需选择能够耐受这些条件的水泵。

6. 节能考虑在满足流量和扬程需求的前提下，选择高效节能的水泵，以降低运行成本。

热水及采暖工程中循环水泵的选型设计人员在设计装置设备时，要确定泵的用途和性能并选择泵型。

这种选择首先得从选择泵的种类和形式开始，那么以什么原则来选泵呢？依据又是什么？一、泵选型原则1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。

2、必须满足介质特性的要求：对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵。

对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如AFB不锈钢耐腐蚀泵，CQF工程塑料磁力驱动泵。

对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。

3、机械方面可靠性高、噪声低、振动小。

4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。

5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。

二、太阳能热水系统水泵的选型选择泵时，主要看其扬程和流量是否符合实际需要。

（1）流量的确定太阳热水系统循环泵的流量的计算方法如下：Q = qA式中：q —系统设计流量（M3/㎡·s）；一般取(36～72)L/㎡·hA —太阳热水系统采光面积，（M2）太阳热水系统其它用途的泵的流量应根据其用途确定泵的流量。

（2）扬程的确定太阳热水系统循环泵的扬程的计算方法如下：H = (1.1～1.2)(Hs+Hx)式中：Hs—太阳热水系统提升液体介质（水）的高度，mH2O；Hx—太阳热水系统总流动阻力（沿程阻力和局部阻力之和），mH2O。

从上式可知：太阳热水系统循环水泵的扬程取决于两个因素，一个是水泵提升水的高度，另一个是系统循环回路的流动阻力。

关于提升液体的高度水泵提升水的高度等于太阳热水系统太阳集热器水位与水箱水位的高度1、对于闭式循环回路，Hs=0。

2、对于开式循环回路，当水箱与集热器同在一个水平面上，且最高水位一样时，Hs=0；当水箱与集热器不在一个水平面上，或虽在一个水平面上，但最高水位不一样时，Hs等于二者最高水位的高度差。

热水循环泵选型计算热水循环泵是在供热系统中起到循环热水的作用的设备，其选型计算则是为了确定所需泵的参数和性能指标，以满足供热系统的要求。

在进行热水循环泵选型计算时，需要考虑多个因素，包括系统的热负荷、泵的扬程、功率等。

下面将从这些方面展开阐述。

首先，进行热水循环泵选型计算前，需明确系统的热负荷，即单位时间内供热系统所需输送的热量。

通过系统的热负荷计算，可以确定所需泵的流量。

计算公式如下：Q = q × V × Δt其中，Q为热负荷，单位为W；q为单位时间内供热系统所需输送的热量，单位为W；V为热水的流量，单位为m³/s；Δt为热水的温差，单位为℃。

其次，通过确定所需泵的流量，可以进一步计算泵的扬程。

泵的扬程是指泵在工作过程中克服阻力所需的能量，是泵选型计算中一个非常重要的参数。

根据系统的水管布置和管道阻力等因素，可以采用以下公式计算泵的扬程：H = Σh + Hs其中，Σh为管道阻力头的总和，单位为m；Hs为系统静压头，单位为m。

在计算泵的扬程之后，还需要确定所需泵的功率。

泵的功率是指泵运行过程中所需耗费的电力或燃气。

通常，泵的耗电功率和流量、扬程等参数有关。

根据经验公式可以计算泵的功率：P = ρ × g × Q × H / η其中，P为泵的功率，单位为W；ρ为液体的密度，单位为kg/m³；g为重力加速度，单位为m/s²；η为泵的效率。

除了考虑热负荷、流量、扬程和功率等参数外，还需要选择适合的热水循环泵的类型和规格。

根据实际需求，可以选择离心泵、轴流泵等不同类型的热水循环泵。

在选择泵的规格时，还需要考虑供热系统的管道尺寸和泵的安装空间等因素。

总之，热水循环泵选型计算是在确定供热系统要求的基础上，通过计算热负荷、流量、扬程和功率等参数，从而确定所需泵的类型和规格。

通过合理的选型计算，可以确保热水循环泵在供热系统中的正常运行和高效工作。

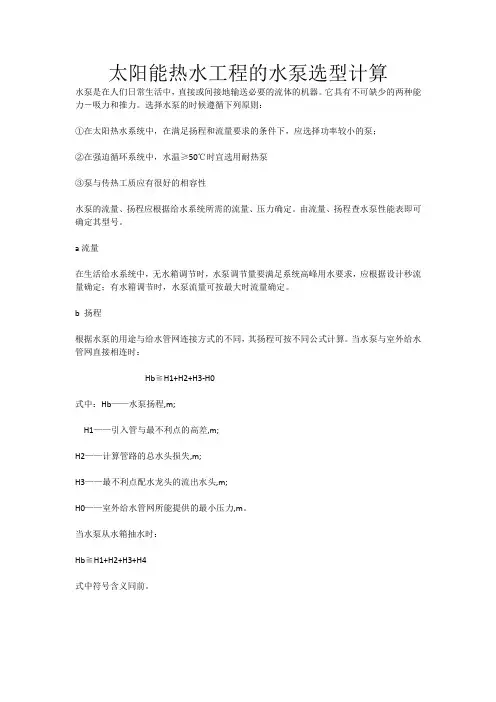

太阳能热水工程的水泵选型计算
水泵是在人们日常生活中，直接或间接地输送必要的流体的机器。

它具有不可缺少的两种能力－吸力和推力。

选择水泵的时候遵循下列原则：
①在太阳热水系统中，在满足扬程和流量要求的条件下，应选择功率较小的泵；
②在强迫循环系统中，水温≥50℃时宜选用耐热泵
③泵与传热工质应有很好的相容性
水泵的流量、扬程应根据给水系统所需的流量、压力确定。

由流量、扬程查水泵性能表即可确定其型号。

a流量
在生活给水系统中，无水箱调节时，水泵调节量要满足系统高峰用水要求，应根据设计秒流量确定；有水箱调节时，水泵流量可按最大时流量确定。

b 扬程
根据水泵的用途与给水管网连接方式的不同，其扬程可按不同公式计算。

当水泵与室外给水管网直接相连时：
Hb≧H1+H2+H3-H0
式中：Hb——水泵扬程,m;
H1——引入管与最不利点的高差,m;
H2——计算管路的总水头损失,m;
H3——最不利点配水龙头的流出水头,m;
H0——室外给水管网所能提供的最小压力,m。

当水泵从水箱抽水时：
Hb≧H1+H2+H3+H4
式中符号含义同前。

热水循环泵选型手册一、确定热水循环系统的需求热水循环系统的需求包括系统所需流量、扬程、功率等参数，以及热水循环系统的应用场合和使用条件。

在选型前，需要对热水循环系统进行详细的分析和计算，确定系统的需求和要求。

二、选择合适的热水循环泵类型热水循环泵的类型根据不同的需求和应用场合有不同的选择。

常用的热水循环泵类型有离心泵、螺杆泵、屏蔽泵等。

根据系统需求和使用条件选择合适的热水循环泵类型是选型的关键。

三、确定电机功率和电源电机功率和电源是热水循环泵选型的重要参数。

根据系统的需求和使用条件，选择合适的电机功率和电源可以确保系统的正常运行和安全性。

四、确定安装和维护要求热水循环泵的安装和维护要求需要根据具体的系统和使用条件来确定。

在选型时需要考虑安装方式、维护保养要求等因素，以确保系统的稳定性和可靠性。

五、热水循环泵的主要参数1.流量：流量是热水循环泵的重要参数之一，它表示单位时间内通过泵的液体量。

在选型时需要根据系统的需求和使用条件来确定合适的流量。

2.扬程：扬程是热水循环泵将液体提升的高度或克服的阻力。

在选型时需要根据系统的管道长度、高度差等因素来确定合适的扬程。

3.功率：功率是热水循环泵在单位时间内所做的功，它表示泵的耗电量。

在选型时需要根据系统的需求和使用条件来确定合适的功率。

4.效率：效率是热水循环泵将液体提升到一定高度或克服一定阻力所消耗的能量与输入的电功率之比。

在选型时需要考虑泵的效率和能耗等因素，以选择更节能、更环保的热水循环泵。

六、热水循环泵的选材和制造要求1.叶轮：叶轮是热水循环泵的重要部件之一，它直接影响泵的性能和效率。

在选型时需要考虑叶轮的材料、结构、制造工艺等因素，以确保叶轮的质量和可靠性。

2.机壳：机壳是热水循环泵的外壳，它保护泵的内部部件并支撑整个泵体。

在选型时需要考虑机壳的材料、结构、制造工艺等因素，以确保机壳的强度和耐腐蚀性。

3.电动机：电动机是热水循环泵的动力来源，它直接影响泵的性能和效率。
