AVR单片机的睡眠模式

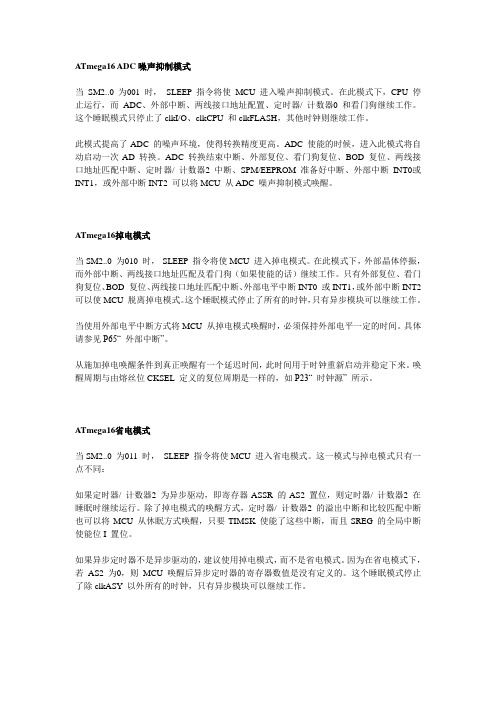

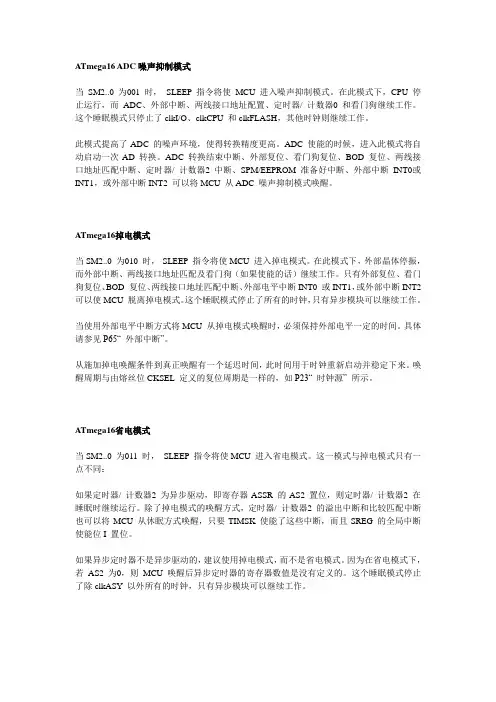

ATmega16 ADC噪声抑制模式当SM2..0 为001 时，SLEEP 指令将使MCU 进入噪声抑制模式。

在此模式下，CPU 停止运行，而ADC、外部中断、两线接口地址配置、定时器/ 计数器0 和看门狗继续工作。

这个睡眠模式只停止了clkI/O、clkCPU 和clkFLASH，其他时钟则继续工作。

此模式提高了ADC 的噪声环境，使得转换精度更高。

ADC 使能的时候，进入此模式将自动启动一次AD 转换。

ADC 转换结束中断、外部复位、看门狗复位、BOD 复位、两线接口地址匹配中断、定时器/ 计数器2 中断、SPM/EEPROM 准备好中断、外部中断INT0或INT1，或外部中断INT2 可以将MCU 从ADC 噪声抑制模式唤醒。

ATmega16掉电模式当SM2..0 为010 时，SLEEP 指令将使MCU 进入掉电模式。

在此模式下，外部晶体停振，而外部中断、两线接口地址匹配及看门狗（如果使能的话）继续工作。

只有外部复位、看门狗复位、BOD 复位、两线接口地址匹配中断、外部电平中断INT0 或INT1，或外部中断INT2 可以使MCU 脱离掉电模式。

这个睡眠模式停止了所有的时钟，只有异步模块可以继续工作。

当使用外部电平中断方式将MCU 从掉电模式唤醒时，必须保持外部电平一定的时间。

具体请参见P65“ 外部中断”。

从施加掉电唤醒条件到真正唤醒有一个延迟时间，此时间用于时钟重新启动并稳定下来。

唤醒周期与由熔丝位CKSEL 定义的复位周期是一样的，如P23“ 时钟源” 所示。

ATmega16省电模式当SM2..0 为011 时，SLEEP 指令将使MCU 进入省电模式。

这一模式与掉电模式只有一点不同：如果定时器/ 计数器2 为异步驱动，即寄存器ASSR 的AS2 置位，则定时器/ 计数器2 在睡眠时继续运行。

除了掉电模式的唤醒方式，定时器/ 计数器2 的溢出中断和比较匹配中断也可以将MCU 从休眠方式唤醒，只要TIMSK 使能了这些中断，而且SREG 的全局中断使能位I 置位。

51单片机STM32单片机AVR单片机的区别51 单片机、STM32 单片机、AVR 单片机的区别在单片机的世界里，51 单片机、STM32 单片机和 AVR 单片机都是常见的选择，但它们在性能、架构、应用场景等方面存在着显著的差异。

首先，从性能方面来看，STM32 单片机通常具有更高的处理速度和更大的存储容量。

它采用了先进的 CortexM 内核，工作频率可以达到几百兆赫兹，并且拥有丰富的片上资源，如大量的闪存、RAM、定时器、ADC 等。

这使得 STM32 能够应对复杂的实时控制和数据处理任务，适用于对性能要求较高的应用，比如工业自动化、智能家居、无人机等领域。

相比之下，51 单片机的性能则相对较弱。

它的处理速度较慢，存储资源也比较有限。

然而，51 单片机的优势在于其简单易用、成本低廉，并且在一些对性能要求不高的简单控制场景中仍然能够发挥作用，比如小型家电、玩具等。

AVR 单片机在性能上处于 51 单片机和 STM32 单片机之间。

它具有较高的运行速度和较好的稳定性，同时也具备一定的片上资源。

在一些中等复杂度的控制任务中，AVR 单片机能够提供较为平衡的性能和成本。

在架构方面，51 单片机采用的是经典的 8 位架构，指令集相对简单。

这使得编程相对容易上手，但在处理复杂数据和算法时可能会显得有些力不从心。

STM32 单片机则基于 32 位的 ARM 架构，具有更强大的指令系统和数据处理能力。

其编程方式相对复杂，需要对 32 位编程有一定的了解，但也提供了更多的灵活性和扩展性。

AVR 单片机采用的是增强型 RISC 架构，具有高效的指令执行效率和较低的功耗。

其架构特点使得 AVR 单片机在一些对功耗和性能有一定要求的应用中表现出色。

在开发工具和生态方面，STM32 单片机拥有丰富的开发工具和资源，包括各种集成开发环境（IDE）、库函数、示例代码等。

这大大降低了开发的难度，提高了开发效率。

同时，STM32 单片机在全球范围内拥有广泛的用户群体和社区支持，开发者可以方便地交流和分享经验。

AT89S52 可降至0Hz 静态逻辑操作，支持2种软件可选择节电模式。

空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。

掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。

单片机空闲与掉电模式2009-04-23 00:03特别对于电池供电系统来说,功耗是首要考虑的问题.我们知道单片机内部有一个电源管理寄存器PCON，这个寄存器的最低两位，IDL和PD这两位分别用来设定是否使单片机进入空闲模式和掉电模式。

1. 空闲模式当单片机进入空闲模式时，除CPU处于休眠状态外，其余硬件全部处于活动状态，芯片中程序未涉及到的数据存储器和特殊功寄存器中的数据在空闲模式期间都将保持原值。

但假若定时器正在运行，那么计数器寄存器中的值还将会增加。

单片机在空闲模式下可由任一个中断或硬件复位唤醒，需要注意的是，使用中断唤醒单片机时，程序从原来停止处继续运行，当使用硬件复位唤醒单片机时，程序将从头开始执行。

让单片机进入空闲模式的目的通常是为了降低系统的功耗，举个很简单的例子，大家都用过数字万用表，在正常使用的时候表内部的单片机处于正常工作模式，当不用时，又忘记了关掉万用表的电源，大多数表在等待数分钟后，若没有人为操作，它便会自动将液晶显示关闭，以降低系统功耗，通常类似这种功能的实现就是使用了单片机的空闲模式或是掉电模式。

以STC89系列单片机为例，当单片机正常工作时的功耗通常为4mA～7mA，进入空闲模式时其功耗降至2mA，当进入掉电模式时功耗可降至0.1μA以下。

2. 休眠模式当单片机进入掉电模式时，外部晶振停振、CPU、定时器、串行口全部停止工作，只有外部中断继续工作。

使单片机进入休眠模式的指令将成为休眠前单片机执行的最后一条指令，进入休眠模式后，芯片中程序未涉及到的数据存储器和特殊功能寄存器中的数据都将保持原值。

可由外部中断低电平触发或由下降沿触发中断或者硬件复位模式换醒单片机，需要注意的是，使用中断唤醒单片机时，程序从原来停止处继续运行，当使用硬件复位唤醒单片机时，程序将从头开始执行。

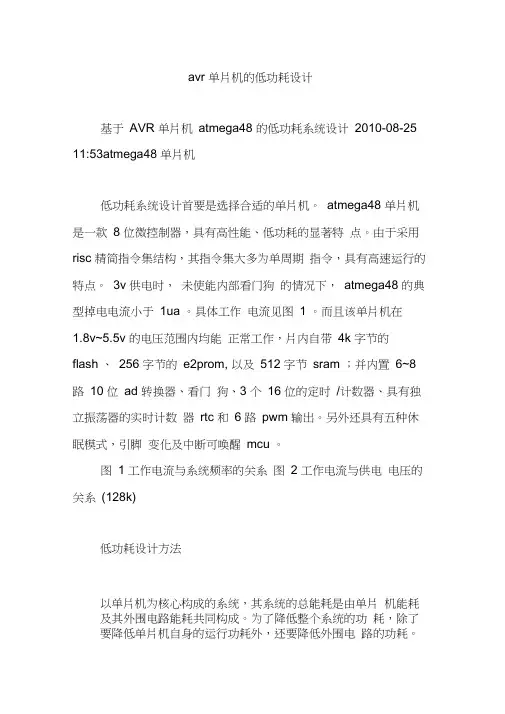

avr 单片机的低功耗设计基于AVR 单片机atmega48 的低功耗系统设计2010-08-25 11:53atmega48 单片机低功耗系统设计首要是选择合适的单片机。

atmega48 单片机是一款8 位微控制器，具有高性能、低功耗的显著特点。

由于采用risc 精简指令集结构，其指令集大多为单周期指令，具有高速运行的特点。

3v 供电时，未使能内部看门狗的情况下，atmega48 的典型掉电电流小于1ua 。

具体工作电流见图1 。

而且该单片机在1.8v~5.5v 的电压范围内均能正常工作，片内自带4k 字节的flash 、256 字节的e2prom, 以及512 字节sram ；并内置6~8 路10 位ad 转换器、看门狗、3 个16 位的定时/计数器、具有独立振荡器的实时计数器rtc 和6 路pwm 输出。

另外还具有五种休眠模式，引脚变化及中断可唤醒mcu 。

图1 工作电流与系统频率的关系图2 工作电流与供电电压的关系(128k)低功耗设计方法以单片机为核心构成的系统，其系统的总能耗是由单片机能耗及其外围电路能耗共同构成。

为了降低整个系统的功耗，除了要降低单片机自身的运行功耗外，还要降低外围电路的功耗。

对外围电路而言，首先选择低电压低功耗器件，如用lmv324 代替传统的lm324 ，sp3223eey 代替max232 等。

其次，cmos 器件输入引脚不能悬空。

如果输入引脚悬空，在输入引脚上很容易积累电荷，产生较大的感应电动势，使引脚电位处于0 至1 间的过渡区域。

另外，单片机外围电路应尽量避免采用阻性元件。

atmega48 单片机的功耗主要与系统频率，工作模式，电源电压及外围模块有关。

由图1 和图2 可知，atmega48 单片机的工作电流与其工作频率、工作电压成正比。

降低系统时钟频率功耗与工作频率有关。

工作频率增加时，功耗也线性的增加。

系统工作频率的降低，电路的延时增加导致系统性能下降，因此在利用频率降低系统功耗的时候，要在能耗和速度之间进行权衡。

单片机休眠机制一、引言单片机休眠机制是指单片机在特定条件下可以进入低功耗模式，以降低能耗并延长电池寿命。

随着物联网的快速发展，对于功耗要求越来越高的应用场景，单片机休眠机制显得尤为重要。

本文将介绍单片机休眠机制的原理和应用。

二、单片机休眠机制的原理单片机休眠机制的原理是通过控制单片机内部的时钟和外设的工作状态来降低功耗。

当单片机进入休眠模式后，时钟会停止运行，外设会进入低功耗模式，从而降低整个系统的功耗。

具体来说，单片机休眠机制包括以下几个关键点：1. 时钟控制：在休眠模式下，单片机的时钟会停止运行，从而降低功耗。

只有当外部中断或定时器中断触发时，单片机才会被唤醒，重新开始运行。

2. 外设控制：在休眠模式下，单片机的外设可以进入低功耗模式，从而降低整个系统的功耗。

外设低功耗模式的具体实现方式有多种，例如关闭不必要的外设、降低外设的工作频率等。

3. 状态保存：在进入休眠模式之前，单片机需要保存当前的状态信息，以便在唤醒后能够恢复到之前的工作状态。

这包括保存寄存器的值、保存外设的配置信息等。

三、单片机休眠机制的应用单片机休眠机制在很多应用场景中都得到了广泛的应用。

以下是一些常见的应用场景：1. 电池供电系统：在电池供电的系统中，为了延长电池的使用寿命，单片机通常会采用休眠机制来降低功耗。

在系统空闲时，单片机可以进入休眠模式，待外部中断或定时器中断触发时再唤醒。

2. 无线通信系统：在无线通信系统中，单片机需要不断监听来自外部的信号，但是又需要降低功耗以延长电池寿命。

单片机可以通过休眠机制实现定时唤醒，以间隔性地监听信号。

3. 物联网设备：在物联网设备中，单片机通常需要长时间运行，但是功耗要求又很高。

单片机可以利用休眠机制实现周期性地运行和休眠，以降低功耗并延长设备寿命。

四、单片机休眠机制的优势和挑战单片机休眠机制的优势在于可以降低功耗并延长电池寿命，适用于很多低功耗应用场景。

然而，单片机休眠机制也面临一些挑战：1. 唤醒时间：由于单片机进入休眠模式后时钟停止运行，重新唤醒需要一定的时间。

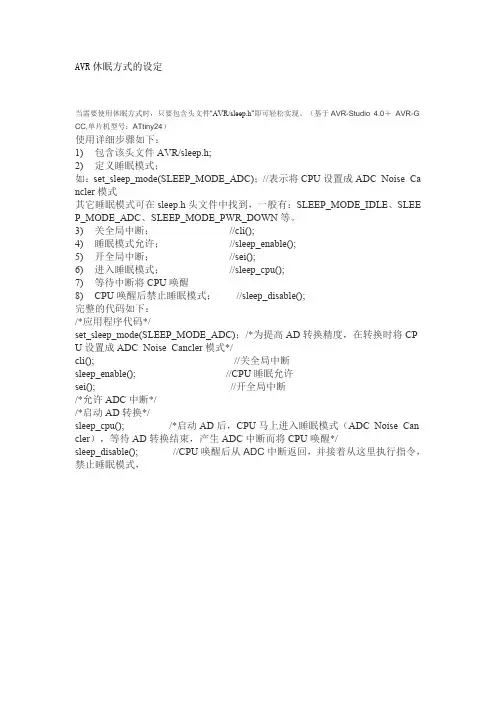

AVR休眠方式的设定
当需要使用休眠方式时，只要包含头文件“AVR/sleep.h”即可轻松实现。

（基于AVR-Studio 4.0＋AVR-G CC,单片机型号：ATtiny24）
使用详细步骤如下：
1)包含该头文件AVR/sleep.h;
2)定义睡眠模式；
如：set_sleep_mode(SLEEP_MODE_ADC)；//表示将CPU设置成ADC Noise Ca ncler模式
其它睡眠模式可在sleep.h头文件中找到，一般有：SLEEP_MODE_IDLE、SLEE P_MODE_ADC、SLEEP_MODE_PWR_DOWN等。

3)关全局中断；//cli();
4)睡眠模式允许； //sleep_enable();
5)开全局中断；//sei();
6)进入睡眠模式； //sleep_cpu();
7)等待中断将CPU唤醒
8)CPU唤醒后禁止睡眠模式； //sleep_disable();
完整的代码如下：
/*应用程序代码*/
set_sleep_mode(SLEEP_MODE_ADC)；/*为提高AD转换精度，在转换时将CP U设置成ADC Noise Cancler模式*/
cli(); //关全局中断
sleep_enable(); //CPU睡眠允许
sei(); //开全局中断
/*允许ADC中断*/
/*启动AD转换*/
sleep_cpu(); /*启动AD后，CPU马上进入睡眠模式（ADC Noise Can cler），等待AD转换结束，产生ADC中断而将CPU唤醒*/
sleep_disable(); //CPU唤醒后从ADC中断返回，并接着从这里执行指令，禁止睡眠模式，。

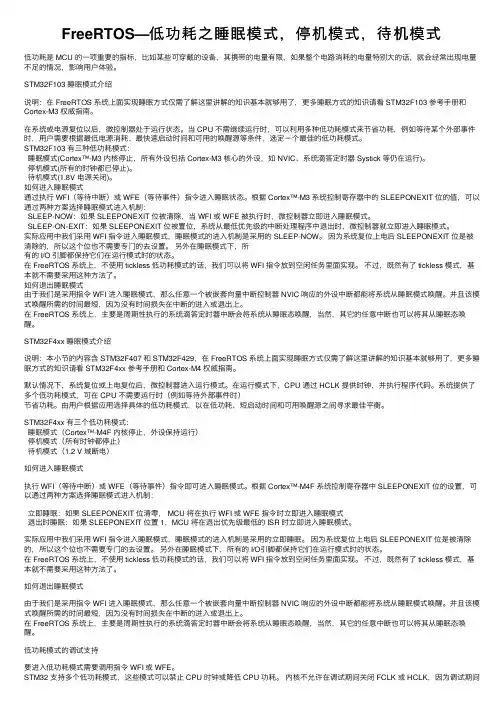

FreeRTOS—低功耗之睡眠模式，停机模式，待机模式低功耗是 MCU 的⼀项重要的指标，⽐如某些可穿戴的设备，其携带的电量有限，如果整个电路消耗的电量特别⼤的话，就会经常出现电量不⾜的情况，影响⽤户体验。

STM32F103 睡眠模式介绍说明：在 FreeRTOS 系统上⾯实现睡眠⽅式仅需了解这⾥讲解的知识基本就够⽤了，更多睡眠⽅式的知识请看 STM32F103 参考⼿册和Cortex-M3 权威指南。

在系统或电源复位以后，微控制器处于运⾏状态。

当 CPU 不需继续运⾏时，可以利⽤多种低功耗模式来节省功耗，例如等待某个外部事件时，⽤户需要根据最低电源消耗、最快速启动时间和可⽤的唤醒源等条件，选定⼀个最佳的低功耗模式。

STM32F103 有三种低功耗模式：睡眠模式(Cortex™-M3 内核停⽌，所有外设包括 Cortex-M3 核⼼的外设，如 NVIC、系统滴答定时器 Systick 等仍在运⾏)。

停机模式(所有的时钟都已停⽌)。

待机模式(1.8V 电源关闭)。

如何进⼊睡眠模式通过执⾏ WFI（等待中断）或 WFE（等待事件）指令进⼊睡眠状态。

根据 Cortex™-M3 系统控制寄存器中的 SLEEPONEXIT 位的值，可以通过两种⽅案选择睡眠模式进⼊机制：SLEEP-NOW：如果 SLEEPONEXIT 位被清除，当 WFI 或 WFE 被执⾏时，微控制器⽴即进⼊睡眠模式。

SLEEP-ON-EXIT：如果 SLEEPONEXIT 位被置位，系统从最低优先级的中断处理程序中退出时，微控制器就⽴即进⼊睡眠模式。

实际应⽤中我们采⽤ WFI 指令进⼊睡眠模式，睡眠模式的进⼊机制是采⽤的 SLEEP-NOW。

因为系统复位上电后 SLEEPONEXIT 位是被清除的，所以这个位也不需要专门的去设置。

另外在睡眠模式下，所有的 I/O 引脚都保持它们在运⾏模式时的状态。

在 FreeRTOS 系统上，不使⽤ tickless 低功耗模式的话，我们可以将 WFI 指令放到空闲任务⾥⾯实现。

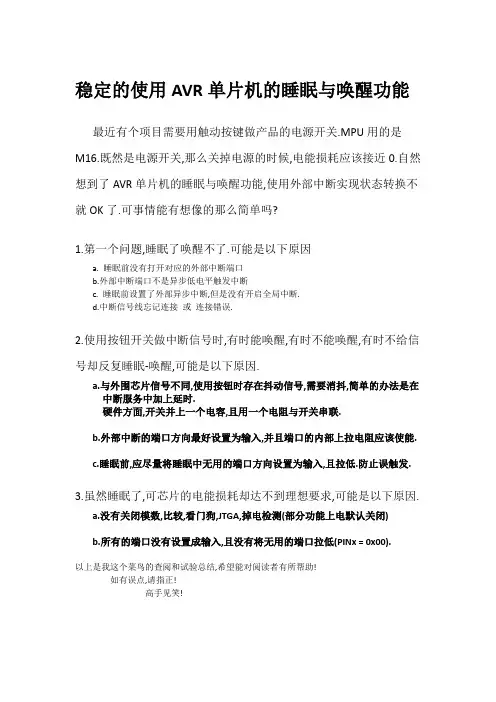

稳定的使用AVR单片机的睡眠与唤醒功能
最近有个项目需要用触动按键做产品的电源开关.MPU用的是
M16.既然是电源开关,那么关掉电源的时候,电能损耗应该接近0.自然想到了AVR单片机的睡眠与唤醒功能,使用外部中断实现状态转换不就OK了.可事情能有想像的那么简单吗?
1.第一个问题,睡眠了唤醒不了.可能是以下原因
a. 睡眠前没有打开对应的外部中断端口
b.外部中断端口不是异步低电平触发中断
c. 睡眠前设置了外部异步中断,但是没有开启全局中断.
d.中断信号线忘记连接或连接错误.
2.使用按钮开关做中断信号时,有时能唤醒,有时不能唤醒,有时不给信号却反复睡眠-唤醒,可能是以下原因.
a.与外围芯片信号不同,使用按钮时存在抖动信号,需要消抖,简单的办法是在
中断服务中加上延时.
硬件方面,开关并上一个电容,且用一个电阻与开关串联.
b.外部中断的端口方向最好设置为输入,并且端口的内部上拉电阻应该使能.
c.睡眠前,应尽量将睡眠中无用的端口方向设置为输入,且拉低.防止误触发.
3.虽然睡眠了,可芯片的电能损耗却达不到理想要求,可能是以下原因.
a.没有关闭模数,比较,看门狗,JTGA,掉电检测(部分功能上电默认关闭)
b.所有的端口没有设置成输入,且没有将无用的端口拉低(PINx = 0x00).
以上是我这个菜鸟的查阅和试验总结,希望能对阅读者有所帮助!
如有误点,请指正!
高手见笑!。

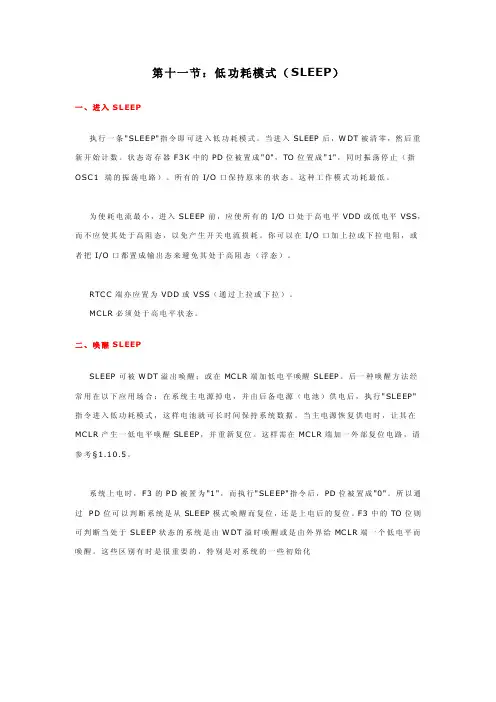

第十一节：低功耗模式（SLEEP）一、进入S LEEP执行一条"SLEEP"指令即可进入低功耗模式。

当进入SLEEP后，W DT被清零，然后重新开始计数。

状态寄存器F3K中的PD位被置成"0"，TO位置成"1"，同时振荡停止（指O SC1 端的振荡电路）。

所有的I/O口保持原来的状态。

这种工作模式功耗最低。

为使耗电流最小，进入SLEEP前，应使所有的I/O口处于高电平VDD或低电平VSS，而不应使其处于高阻态，以免产生开关电流损耗。

你可以在I/O口加上拉或下拉电阻，或者把I/O口都置成输出态来避免其处于高阻态（浮态）。

RTC C端亦应置为VDD或VSS（通过上拉或下拉）。

MC LR必须处于高电平状态。

二、唤醒S LEEPSLEEP可被W DT溢出唤醒；或在MC LR端加低电平唤醒SLEEP。

后一种唤醒方法经常用在以下应用场合：在系统主电源掉电，并由后备电源（电池）供电后，执行"SLEEP"指令进入低功耗模式，这样电池就可长时间保持系统数据。

当主电源恢复供电时，让其在MC LR产生一低电平唤醒SLEEP，并重新复位。

这样需在MC LR端加一外部复位电路，请参考§1.10.5。

系统上电时，F3的P D被置为"1"，而执行"SLEEP"指令后，PD位被置成"0"。

所以通过P D位可以判断系统是从SLEEP模式唤醒而复位，还是上电后的复位。

F3中的TO位则可判断当处于SLEEP状态的系统是由W DT溢时唤醒或是由外界给MC LR端一个低电平而唤醒。

这些区别有时是很重要的，特别是对系统的一些初始化。

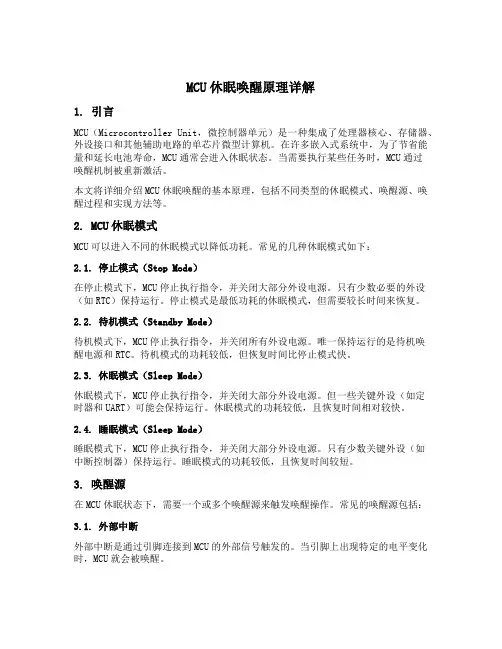

MCU休眠唤醒原理详解1. 引言MCU（Microcontroller Unit，微控制器单元）是一种集成了处理器核心、存储器、外设接口和其他辅助电路的单芯片微型计算机。

在许多嵌入式系统中，为了节省能量和延长电池寿命，MCU通常会进入休眠状态。

当需要执行某些任务时，MCU通过唤醒机制被重新激活。

本文将详细介绍MCU休眠唤醒的基本原理，包括不同类型的休眠模式、唤醒源、唤醒过程和实现方法等。

2. MCU休眠模式MCU可以进入不同的休眠模式以降低功耗。

常见的几种休眠模式如下：2.1. 停止模式（Stop Mode）在停止模式下，MCU停止执行指令，并关闭大部分外设电源。

只有少数必要的外设（如RTC）保持运行。

停止模式是最低功耗的休眠模式，但需要较长时间来恢复。

2.2. 待机模式（Standby Mode）待机模式下，MCU停止执行指令，并关闭所有外设电源。

唯一保持运行的是待机唤醒电源和RTC。

待机模式的功耗较低，但恢复时间比停止模式快。

2.3. 休眠模式（Sleep Mode）休眠模式下，MCU停止执行指令，并关闭大部分外设电源。

但一些关键外设（如定时器和UART）可能会保持运行。

休眠模式的功耗较低，且恢复时间相对较快。

2.4. 睡眠模式（Sleep Mode）睡眠模式下，MCU停止执行指令，并关闭大部分外设电源。

只有少数关键外设（如中断控制器）保持运行。

睡眠模式的功耗较低，且恢复时间较短。

3. 唤醒源在MCU休眠状态下，需要一个或多个唤醒源来触发唤醒操作。

常见的唤醒源包括：3.1. 外部中断外部中断是通过引脚连接到MCU的外部信号触发的。

当引脚上出现特定的电平变化时，MCU就会被唤醒。

3.2. 内部中断内部中断是由MCU内部产生的信号触发的。

例如，定时器溢出中断可以设置为唤醒源，当定时器计数达到设定值时，MCU就会被唤醒。

3.3. 看门狗定时器看门狗定时器是一种特殊的定时器，用于监控系统的运行状态。

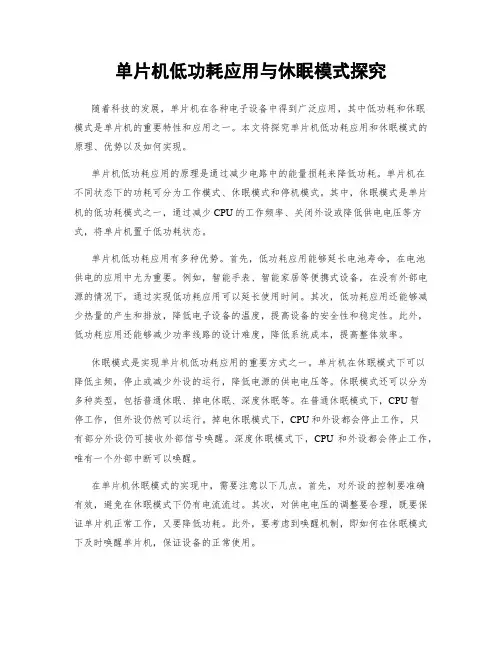

单片机低功耗应用与休眠模式探究随着科技的发展，单片机在各种电子设备中得到广泛应用，其中低功耗和休眠模式是单片机的重要特性和应用之一。

本文将探究单片机低功耗应用和休眠模式的原理、优势以及如何实现。

单片机低功耗应用的原理是通过减少电路中的能量损耗来降低功耗。

单片机在不同状态下的功耗可分为工作模式、休眠模式和停机模式。

其中，休眠模式是单片机的低功耗模式之一，通过减少CPU的工作频率、关闭外设或降低供电电压等方式，将单片机置于低功耗状态。

单片机低功耗应用有多种优势。

首先，低功耗应用能够延长电池寿命，在电池供电的应用中尤为重要。

例如，智能手表、智能家居等便携式设备，在没有外部电源的情况下，通过实现低功耗应用可以延长使用时间。

其次，低功耗应用还能够减少热量的产生和排放，降低电子设备的温度，提高设备的安全性和稳定性。

此外，低功耗应用还能够减少功率线路的设计难度，降低系统成本，提高整体效率。

休眠模式是实现单片机低功耗应用的重要方式之一。

单片机在休眠模式下可以降低主频，停止或减少外设的运行，降低电源的供电电压等。

休眠模式还可以分为多种类型，包括普通休眠、掉电休眠、深度休眠等。

在普通休眠模式下，CPU暂停工作，但外设仍然可以运行。

掉电休眠模式下，CPU和外设都会停止工作，只有部分外设仍可接收外部信号唤醒。

深度休眠模式下，CPU和外设都会停止工作，唯有一个外部中断可以唤醒。

在单片机休眠模式的实现中，需要注意以下几点。

首先，对外设的控制要准确有效，避免在休眠模式下仍有电流流过。

其次，对供电电压的调整要合理，既要保证单片机正常工作，又要降低功耗。

此外，要考虑到唤醒机制，即如何在休眠模式下及时唤醒单片机，保证设备的正常使用。

实现单片机休眠模式的方法有多种。

首先，可以通过编程控制单片机进入休眠模式。

在单片机程序中设置相应的休眠模式和唤醒方式，使单片机在满足特定条件时进入休眠，并在外部信号的刺激下唤醒。

其次，还可以通过外部组件控制单片机的休眠模式。

单片机休眠功耗计算
在单片机设计中，计算休眠状态下的功耗通常需要考虑多个因素。

下面是一些常见的步骤和考虑因素：
1. 休眠模式的选择：
•单片机通常提供多种休眠模式，例如低功耗模式、深度休眠模式等。

选择适合你应用需求的休眠模式是关键。

2. 功耗规格：
•查阅单片机的数据手册或技术规格表，找到不同休眠模式下的功耗值。

通常，数据手册会提供休眠模式下的平均和最大功耗。

3. 休眠时间：
•确定你的单片机在休眠状态下的时间长度。

功耗通常以每个周期（例如，每秒）的能耗来计算。

4. 时钟设置：
•单片机在休眠状态下，通常会降低时钟频率以降低功耗。

确保你的时钟设置符合休眠模式的要求。

5. 外设关闭：
•在休眠状态下，关闭不需要的外设，例如传感器、通信模块等，以降低功耗。

6. 电源管理：
•使用低功耗的电源管理电路，例如采用低功耗稳压器。

7. 待机电流：
•待机电流是一个关键的参数。

它表示在休眠状态下芯片所需的电流。

这通常是数据手册中一个重要的指标。

8. 唤醒机制：
•考虑使用有效的唤醒机制。

在需要时能够快速、有效地从休眠状态唤醒。

功耗的计算公式通常为：
功耗=待机电流×电压
其中，电压是芯片在休眠状态下的工作电压。

综合考虑这些因素，你可以计算休眠状态下的功耗。

请注意，实际功耗可能会受到外部因素的影响，例如环境温度、电源噪声等。

在设计过程中，建议使用实际测量值验证估算的功耗。

辉芒微单片机休眠代码一、简介辉芒微单片机是一种基于ARM Cortex-M0内核的微型控制器，具有低功耗、高性能、易使用等特点。

在实际应用中，为了节省能源和延长电池寿命，我们需要对辉芒微单片机进行休眠操作。

本文将详细介绍辉芒微单片机的休眠代码。

二、休眠模式辉芒微单片机的休眠模式分为两种：低功耗模式和深度睡眠模式。

1. 低功耗模式低功耗模式是指在保证系统正常运行的前提下，尽可能地降低系统功耗。

在该模式下，CPU和主频都处于关闭状态，但外设仍然可以工作。

2. 深度睡眠模式深度睡眠模式是指在保证系统正常运行的前提下，将所有外设都关闭，并且将CPU和主频降到最低状态。

此时系统功耗非常小。

三、休眠代码实现以下是辉芒微单片机休眠代码实现步骤：1. 设置时钟源首先需要设置时钟源。

由于休眠过程中需要使用RTC（Real Time Clock）定时器来唤醒系统，因此需要选择外部低速晶振作为时钟源。

2. 配置RTC定时器接下来需要配置RTC定时器。

在该模式下，RTC定时器可以选择唤醒系统或者唤醒CPU。

3. 进入休眠状态当所有外设都关闭，并且CPU和主频降到最低状态后，系统就进入了休眠状态。

此时，系统会等待RTC定时器的中断信号来唤醒系统。

4. 唤醒系统当RTC定时器的中断信号到达后，系统会自动唤醒。

此时，需要重新对外设进行初始化，并且恢复CPU和主频的正常工作状态。

四、代码示例以下是辉芒微单片机休眠代码示例：```#include "stm32f10x.h"int main(void){// 设置时钟源RCC_LSEConfig(RCC_LSE_ON);while(RCC_GetFlagStatus(RCC_FLAG_LSERDY) == RESET);// 配置RTC定时器RTC_InitTypeDef RTC_InitStruct;RTC_InitStruct.RTC_HourFormat = RTC_HourFormat_24; RTC_InitStruct.RTC_AsynchPrediv = 0x7F;RTC_InitStruct.RTC_SynchPrediv = 0xFF;RTC_Init(&RTC_InitStruct);// 进入休眠状态PWR_EnterSTOPMode(PWR_Regulator_LowPower, PWR_STOPEntry_WFI);// 唤醒系统RCC_DeInit();SystemInit();GPIO_InitTypeDef GPIO_InitStruct;GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOA, &GPIO_InitStruct);while(1){// 系统正常工作GPIO_SetBits(GPIOA, GPIO_Pin_0);for(int i=0; i<1000000; i++);GPIO_ResetBits(GPIOA, GPIO_Pin_0);for(int i=0; i<1000000; i++);}}```以上代码实现了辉芒微单片机的休眠功能。

AVR单片机进入睡眠状态及唤醒的C语言程序M16掉电模式的耗电情况(看门狗关闭),时钟为内部RC 1MHz0.9uA@Vcc=5.0V [手册的图表约为1.1uA]0.3uA@Vcc=3.3V [手册的图表约为0.4uA]//测量的数字万用表是FLUKE 15B,分辨率0.1uA这个程序需要MCU进入休眠状态，为实现最低功耗，JTAG接口会被关闭，只能通过LED的变化来观察程序的运行。

这个实验里面，用STK500(AVRISP) ISP下载线来烧录更方便。

熔丝位设置1 关断BOD功能 BODEN=12 如果用ISP方式烧录，就可以完全关闭JTAG口了 OCEEN=1，JTAGEN=1*/#include <avr/io.h>#include <avr/signal.h>#include <avr/interrupt.h>#include <avr/delay.h>//时钟定为内部RC 1MHz,F_CPU=1000000 也可以采用其他时钟#include <avr/sleep.h>/*sleep.h里面定义的常数，对应各种睡眠模式#define SLEEP_MODE_IDLE 0空闲模式#define SLEEP_MODE_ADC _BV(SM0)ADC 噪声抑制模式#define SLEEP_MODE_PWR_DOWN _BV(SM1)掉电模式#define SLEEP_MODE_PWR_SAVE (_BV(SM0) | _BV(SM1))省电模式#define SLEEP_MODE_STANDBY (_BV(SM1) | _BV(SM2))Standby 模式#define SLEEP_MODE_EXT_STANDBY (_BV(SM0) | _BV(SM1) | _BV(SM2)) 扩展Standby模式函数void set_sleep_mode (uint8_t mode);设定睡眠模式void sleep_mode (void);进入睡眠状态*///管脚定义#define LED 0 //PB0 驱动LED，低电平有效#define KEY_INT2 0 //PB3 按键，低电平有效void delay_10ms(unsigned int t){/*由于内部函数_delay_ms() 最高延时较短262.144mS@1MHz / 32.768ms@8MHz / 16.384ms@16MHz故编写了这条函数，实现更长的延时,并能令程序能适应各种时钟频率*/while(t--)_delay_ms(10);}int main(void){unsigned char i;//上电默认DDRx=0x00,PORTx=0x00 输入，无上拉电阻PORTA=0xFF; //不用的管脚使能内部上拉电阻。

单片机休眠(1) 复位期间的正脉冲复位期间单片机的所有I/O口变成高电平。

也就是说，正常输出为低的引脚，会根据复位周期浮现宽度为Tr的正脉冲。

这个正脉冲会影响正常的输出，有2个方法处理：①在端子上并联加以抑制，容量按照复位的Tr时光确定。

减小Tr可以减小并联电容。

②把外围电路设计成高电平无效。

(2) 容错适当选取输出端并联电容的容量，可以实现容错控制。

在某个复位周期，因干扰输出了错误电平。

因为电容的保持作用，在本周期内尚不能使输出变幻到有效的电平；在下个周期，错误被订正。

因此，只要不是延续2个周期出错，输出是可容错的。

固然，这种办法会使正常的输出变幻滞后一个周期，才真正反映到输出端子。

2.5 上电检测与手动复位有些系统在初上电时要做一些初始化操作。

采纳复位方式运行时，每次复位已经成为正常运行的开头条件，无法分辨是否初上电。

在某引脚对地接一个 1μF的电容，复位后检测该引脚，假如是低电平就是初上电。

假如给系统设立一个复位按钮，也就是频繁的手动复位，这个按钮不是衔接在复位端，而是并联在上述引脚对地的电容两端。

3 软件实现要点3.1 输出复原与不清零RAM定时复位后所有引脚变成高电平，使得本应为低的引脚发生了不应有的变幻，因此，复位后要立刻复原全部引脚的状态。

有2种办法：①本次复位后立刻举行分析推断，按照需要给出引脚状态；②按照RAM中上一次留存下来的状态，这些RAM在定时复位时是不能清零的；而在初上电或手动复位按下时应清零，在软件编制时要体现出来。

假如计算时光允许，尽量实行办法1。

由于延续2次复位周期都计算出错的概率很小，根据2.4讲述的输出端子并联电容的处理办法，可以达到第1页共2页。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==avr睡眠范例篇一：AVR 电源管理_睡眠模式范例/***************************************************AVR 电源管理_睡眠模式范例**************************************************//*本程序简单的示范了如何令AVR ATMEGA16进入睡眠状态及唤醒电源管理及睡眠模式的介绍进入最低耗电的掉电模式关闭各种模块外部中断唤醒M16掉电模式的耗电情况(看门狗关闭),时钟为内部RC 1MHz0.9uA@Vcc=5.0V [手册的图表约为1.1uA]0.3uA@Vcc=3.3V [手册的图表约为0.4uA]//测量的数字万用表是FLUKE 15B,分辨率0.1uA这个程序需要MCU进入休眠状态，为实现最低功耗，JTAG接口会被关闭，只能通过LED的变化来观察程序的运行。

这个实验里面，用STK500(AVRISP) ISP下载线来烧录更方便。

熔丝位设置1 关断BOD功能 BODEN=12 如果用ISP方式烧录，就可以完全关闭JTAG口了 OCEEN=1，JTAGEN=1熔丝位状态显示框，显示芯片的各个熔丝位的详细状况，AVR的熔丝位打勾表示0，表示启用该选项；取消表示1，表示不启用该选项。

*/#include <avr/io.h>#include <avr/signal.h>#include <avr/interrupt.h>#include <avr/delay.h>//时钟定为内部RC 1MHz,F_CPU=1000000 也可以采用其他时钟#include <avr/sleep.h>/*sleep.h里面定义的常数，对应各种睡眠模式#define SLEEP_MODE_IDLE0空闲模式#define SLEEP_MODE_ADC _BV(SM0)ADC 噪声抑制模式#define SLEEP_MODE_PWR_DOWN _BV(SM1)掉电模式#define SLEEP_MODE_PWR_SAVE (_BV(SM0) | _BV(SM1))省电模式#define SLEEP_MODE_STANDBY(_BV(SM1) | _BV(SM2))Standby 模式#define SLEEP_MODE_EXT_STANDBY (_BV(SM0) | _BV(SM1) | _BV(SM2))扩展Standby模式函数void set_sleep_mode (uint8_t mode);设定睡眠模式void sleep_mode (void);进入睡眠状态*///管脚定义#define LED 0//PB0 驱动LED，低电平有效#define KEY_INT0 0//按键，低电平有效#define KEY_INT1 0//按键，低电平有效#define KEY_INT2 0//按键，低电平有效void delay_10ms(unsigned int t){/*由于内部函数_delay_ms() 最高延时较短262.144mS@1MHz / 32.768ms@8MHz / 16.384ms@16MHz故编写了这条函数，实现更长的延时,并能令程序能适应各种时钟频率*/while(t--)_delay_ms(10);}int main(void){unsigned char i;//上电默认DDRx=0x00,PORTx=0x00 输入，无上拉电阻PORTA=0xFF; //不用的管脚使能内部上拉电阻。

AVR单片机的工作状态当AVR 芯片的Vcc 与系统电源接通后，根据RESET 引脚的电平值的不同，单片机将进进不同的状态：复位状态、常规工作状态、编程状态。

1．RESET 引脚电平为高通常情况下，RESET 引脚通过一个上拉电阻接系统电源，为高电平1 ，见图2-13。

在此条件下，一旦接通电源，AVR 将进进上电复位状态。

经过短暂的内部的复位操纵后，芯片便进进了常规的工作状态（BOD 和WDT 引起的复位类同）。

AVR 处在常规工作状态时，有两种工作方式：正常程序执行工作方式和休眠节电工作方式。

z 正常程序执行工作方式正常程序执行工作方式是单片机的基本工作方式。

由于硬件的复位操纵将程序计数器置为零（PC=$0000），因此程序的执行总是从Flash 地址的$0000 开始的（指非BOOT LOAD 方式启动）。

休眠节电工作方式休眠节电工作方式是使单片机处于低功耗节电的一种工作方式。

当单片机需要处于长时间等待外部触发信号，待有外部触发后才做相应的处理，或每隔一段时间才需要做处理的情况时，可以使用休眠节电工作方式，以减小对电源的消耗。

CPU 处于等待的时候（待机状态）可进进休眠节电工作方式，此时CPU 暂停工作，不执行任何指令。

在休眠节电工作方式中，只有部分单片机的电路处于工作状态，而其它的电路停止工作，这样就可节省单片机的对电源消耗，形成系统的省电待机状态。

一旦有外部的触发信号，或等待时间到，CPU 从休眠状态中被唤醒，重新进进正常程序执行工作方式。

2 RESET 引脚电平为低AVR 通电后，假如RESET 脚的电平被外部拉为低电平0 ，则芯片将进进和处在复位状态，见图2-16 和图2-17。

通常情况下，该复位状态一直延续到RESET 脚的低电平被撤消。

一旦RESET 恢复了高电平，AVR 将重新启。
