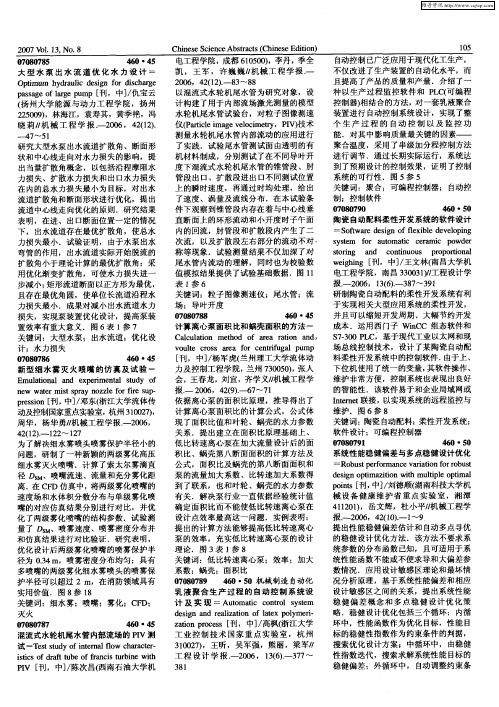

计算离心泵面积比和蜗壳面积的方法

第五章 蜗壳 88第五章 蜗壳45 蜗壳形式与其主要尺寸的选择现代的中型及大型水轮机都是用蜗壳引导进水的。

各种水力实验中所进行的试验指出，设计合理的蜗壳，它的引水能力及效率与小型水轮机所采用的明槽式装置及罐式机壳相比较并无明显的降低。

蜗壳的优点是可以大大缩短机组之间的距离，这在选择电站厂房的大小时，有着很大的意义。

从蜗壳的研究当中，可以确定各种不同水头下蜗壳内的最佳水流速度，最合理的蜗壳形式，经及制造它的材料。

大部分的转桨式及螺桨式水轮机都采用梯形截面的混凝土蜗壳。

目前设计混凝土蜗壳的最高水头是30～35公尺。

然而，有很多大型水电站，在水头低于35公尺时还应用金属蜗壳。

轴向辐流式水轮机通常采用金属蜗壳，按照水头及功率的不同，金属蜗壳可由铸铁或铸钢浇铸（图62），焊接（图63）或铆接而成。

图64所示是根据水轮机的水头及功率，对于各种不同型式蜗壳通常所建议采用的范围。

蜗壳的大小决定了它的进水截面，而进水截面是与所采取的进水速度有关的。

最通用的进水速度与水头之间的关系，对于12～15公尺以下的水头来说如下式所示：H k v v c = (84)式中 c v —蜗壳中的进水速度；H —有效水头；v k —速度系数，约为1.0。

中水头或高水头则常应用下列关系：30v c H k v = (85)如果把列宁格勒斯大林金属工厂和其它制造厂所出品的中水头及高水头水轮机的现有蜗壳进水速度画在圆上，那么对于水头超过12～15公尺时，我们可得符合下式的曲线：30c H v 5.1=然而，有许多由列宁格勒斯大林金属工厂及外国厂家制造的良好的蜗壳，进水速度大大超过了所示的数值。

图65所示为根据有效水头选择蜗壳进水速度用的诺模图，此图是根据上述的公式而做成的。

46 蜗壳的水力计算当工质—水，流经水轮机的运动机构—转轮时，由于运动量的变化而产生流体能量的转变。

这可用水轮机的基本方程式来表示：gh ηu v u v r u u 2211=-由蜗壳所产生的环流（旋转）及速度v u1只与当时一瞬间的流量Q 和蜗壳尺寸有关。

二、离心泵的基本方程式离心泵基本方程式从理论上表达了泵的压头与其结构、尺寸、转速及流量等因素之间的关系，它是用于计算离心泵理论压头的基本公式。

离心泵的理论压头是指在理想情况下离心泵可能达到的最大压头。

所谓理想情况就是：①叶轮为具有无限多叶片(叶片的厚度当然为无限薄)的理想叶轮，因此液体质点将完全沿着叶片表面流动，不发生任何环流现象；②被输送的液体是理想液体，因此无粘性的液体在叶轮内流动时不存在流动阻力。

这样，离心泵的理论压头就是具有无限多叶片的离心泵对单位重量理想液体所提供的能量。

显然，上述假设是为了便于分析研究液体在叶轮内的运动情况，从而导出离心泵的基本方程式。

(一)液体通过叶轮的流动离心泵工作时，液体一方面随叶轮作旋转运动，同时又经叶轮流道向外流动，因此液体在叶轮内的流动情况是十分复杂的。

如图2—5所示，液体质点沿着轴向以绝对速度co进入叶轮，在叶片人口处转为径向运动，此时液体一方面以圆周速度u1随叶轮旋转，其运动方向与液体质点所在处的圆周的切线方向一致，大小与所在处的半径及转速有关；另一方面以相对速度侧，在叶片间作相对于旋转叶轮的相对运动，其运动方向是液体质点所在处的叶片切线方向，大小与液体流量及流道的形状有关。

两者的合速度为绝对速度c1，此即为液体质点相对于泵壳(固定于地面)的绝对运动速度。

同样，在叶片出口处，圆周速度为u2，相对速度为ws，两者的合速度即为液体在叶轮出口处的绝对速度c2。

图2—5 液体在离心泵中的流动由上述三个速度所组成的矢量图，称为速度三角形。

如图2—5中出口速度三角形所示，α表示绝对速度与圆周速度两矢量之间的夹角，β表示相对速度与圆周速度反方向延线的夹角，一般称之为流动角。

α及β的大小与叶片的形状有关。

根据速度三角形可确定各速度间的数量关系。

由余弦定律得知111212121cos 2αu c u c w -+=(2—1)222222222cos 2αu c u c w -+=(2—1a)由此可知，叶片的形状影响液体在泵内的流动情况以及离心泵的性能。

离心泵的主要性能参数的介绍与计算一、流量Q(m3/h 或m3/s) 离心泵的流量即为离心泵的送液能力，是指单位时间内泵所输送的液体体积。

泵的流量取决于泵的结构尺寸(主要为叶轮的直径与叶片的宽度)和转速等。

操作时，泵实际所能输送的液体量还与管路阻力及所需压力有关。

二、扬程H(m) 离心泵的扬程又称为泵的压头，是指单体重量流体经泵所获得的能量。

泵的扬程大小取决于泵的结构(如叶轮直径的大小，叶片的弯曲情况等、转速。

目前对泵的压头尚不能从理论上作出精确的计算，通常用实验方法测定。

泵的扬程可同实验测定，即在泵进口处装一真空表，出口处装一压力表，若不计两表截面上的动能差(即Δu2/2g=0)，不计两表截面间的能量损失(即∑f1-2=0)，则泵的扬程可用下式计算注意以下两点：(1)式中p2 为泵出口处压力表的读数(Pa)；p1 为泵进口处真空表的读数(负表压值，Pa)。

(2)注意区分离心泵的扬程(压头)和升扬高度两个不同的概念。

扬程是指单位重量流体经泵后获得的能量。

在一管路系统中两截面间(包括泵) 列出柏努利方程式并整理可得式中H 为扬程，而升扬高度仅指Δz 一项。

例2-1 现测定一台离心泵的扬程。

工质为20℃清水，测得流量为60m/h 时，泵进口真空表读数为-0.02Mpa，出口压力表读数为0.47Mpa(表压)，已知两表间垂直距离为0.45m 若泵的吸入管与压出管管径相同，试计算该泵的扬程。

解由式查20℃，h=0.45mp=0.47Mpa=4.7*10Pap=-0.02Mpa=-2*10PaH=0.45+=50.5m三、效率泵在输送液体过程中，轴功率大于排送到管道中的液体从叶轮处获得的功率，因为容积损失、水力损失物机械损失都要消耗掉一部分功率，而离心泵的效率即反映泵对外加能量的利用程度。

泵的效率值与泵的类型、大小、结构、制造精度和输送液体的性质有关。

一种用于绘制离心泵梯形蜗壳截面的新方法
引言：
离心泵是一种常见的流体机械，其工作原理是通过离心力将液体从中
心吸入，然后将其推向周围。

离心泵的核心部件是蜗壳，它的截面形
状对泵的性能有着重要的影响。

本文介绍了一种新的方法，用于绘制
离心泵梯形蜗壳截面。

正文：
传统的绘制方法是通过手工绘制或使用计算机辅助设计软件来完成。

然而，这些方法存在一些问题，例如手工绘制需要大量的时间和精力，而计算机辅助设计软件则需要高昂的费用和专业的技能。

因此，我们
提出了一种新的方法，它可以快速、准确地绘制离心泵梯形蜗壳截面。

该方法基于三维打印技术，使用一种特殊的材料来打印出蜗壳的模型。

这种材料可以在打印过程中自动形成梯形截面，从而省去了手工绘制
的步骤。

此外，该方法还可以通过调整打印参数来实现不同形状的蜗
壳截面，从而满足不同的需求。

该方法的优点不仅在于快速、准确，还在于成本低廉。

相比于传统的
绘制方法，使用三维打印技术可以大大降低成本，同时还可以提高生
产效率。

此外，该方法还可以实现批量生产，从而满足大规模生产的
需求。

结论：
综上所述，我们提出了一种新的方法，用于绘制离心泵梯形蜗壳截面。

该方法基于三维打印技术，可以快速、准确地绘制出蜗壳模型，同时
还可以实现不同形状的蜗壳截面。

该方法的优点在于成本低廉、生产
效率高，可以满足大规模生产的需求。

我们相信，这种新的方法将会
在离心泵的设计和生产中得到广泛应用。

离心泵叶轮与蜗壳设计几何参数的优化研究离心泵是一种常用的流体机械设备，广泛应用于工业生产和民用领域。

其工作原理是通过离心力将液体推向出口，实现流体输送的目的。

离心泵的性能直接受到叶轮和蜗壳的设计参数的影响，因此对这些几何参数进行优化研究，可以改善离心泵的工作效率和节能性能。

叶轮是离心泵的核心部件，其结构形式多样，包括正向叶轮、背靠背叶轮和双吸入流通道叶轮等。

在进行叶轮设计时，需要考虑叶轮的轴长、轴功率、进口直径和出口直径等参数。

叶轮的直径越大，对应的扬程和流量也会增加，但是叶轮过大会导致泵的体积增大，造成不必要的浪费。

轴功率则与流量和工作压力有关，合理控制轴功率可以提高泵的工作效率。

另外，在叶轮的设计中，还需要考虑叶片的形状、数量和间隙等因素。

叶片的形状通常遵循空气动力学原理，采用弯曲或弯折形式，以减小流体在泵内的速度和压力变化，并提高泵的稳定性。

蜗壳是离心泵的另一个重要部件，其作用是引导进入泵的液体流向叶轮，并将离心泵的压力能转化为流体动能。

蜗壳的几何参数包括进口直径、出口直径、蜗舌角度和蜗舌长度等。

进口直径和出口直径是决定流量和扬程的关键参数，通常根据泵的设计工况和流体性质来确定。

蜗壳的设计还需要考虑蜗舌角度和蜗舌长度，这两个参数对泵的效率和稳定性影响较大。

蜗舌角度越小，流体在蜗壳内的速度变化越小，从而减小能量损失；而蜗舌长度越长，流体在蜗壳内的速度变化越平缓，减少压力波动和振动。

离心泵叶轮与蜗壳的几何参数优化研究的目标是找到一组最佳参数组合，使得离心泵在给定的工况下能够实现最大的效率和能量转换。

该研究可以通过理论计算、数值模拟和实验测试等方法进行。

对于叶轮的优化研究，可以通过设计不同形状和数量的叶片，采用数值模拟方法进行性能评估，并通过实际测试验证。

对于蜗壳的优化研究，可以通过调整进出口直径和蜗舌角度等参数，采用CFD模拟方法进行性能预测，并通过试验验证。

在离心泵叶轮与蜗壳设计几何参数的优化研究中，需要考虑的因素很多，如流体性质、工况参数、材料选择等，且不同泵的要求和工况也存在差异。

文章编号: 1005 0329(2009)09 0015 04双蜗壳离心泵内部流场数值计算分析刘 宜,宋怀德,陈建新(兰州理工大学,甘肃兰州 750050)摘 要: 借助于CFD软件,基于雷诺时均N-S方程和标准k- 湍流模型运用SI M PLE计算方法对叶轮双蜗壳内部流场进行数值模拟,通过模拟双蜗壳与过渡流道内的压力场、速度场、速度矢量分布和流动迹线的三维可视化的流动规律,得出与试验结果相吻合的结果。

运用三个不同工况下速度场和压力场的计算结果,分析该叶轮和过渡流道的内部水力特征,通过计算结果和流动细节以及结构特点,探索双蜗壳及过渡流道内的回流、撞击等流动规律。

关键词: 双蜗壳;对称;湍流;数值模拟;不同流量中图分类号: TH311 文献标识码: A do:i10.3969/.j i ssn.1005-0329.2009.09.004 Num erical Si m ulation A na l y sis of Flow F ield i n t he D ouble Vo l u te Centrif ugal Pu m pL I U Y,i S ONG H ua i de,CHEN Ji an x in(Lanzhou U n i ve rsity o f T echno l ogy,L anzhou730050,Ch i na)Abstrac t: W ith CFD so ft w are,by taking bo t h the reyno l ds averaged N S equati ons and t he standard k turbu lence mode lus i ng SI M PLE,nu m erical s i m u l a tion o f the i n ternal flo w field f o r i m pe ller scrollw as carried ou t.By s i m u l ating the double vo l ute and the transitiona l fl ow of pressure fi e ld,v elocity fi e l d,ve locity vector distributi on even trace the fl ow o f the three d i m ensi onal v i sua liza ti on of t he flo w regular.t he resu lts co i nc i ded w ith the experi m enta l resu lts.the speed and pressure of resu lts i n t he use o f three d ifferen t conditions,the i m pe ller and the transition o f fl ow Interna l charac teristi cs of the w ater w as ana l y zed through the results,as w e ll as t he structure fl ow cha racte ristics w as de ta il d to explore the back fl ow and the i m pact i n the double vo l ute and the trans i ti onal flo w.K ey word s: t he doub le vo lute;symm etric;t urbu l ence;nu m er i ca l si m u l a ti on;different fl ow1 前言蜗壳内部流动研究早期以理论和试验为主,而且理论研究和设计多基于无粘流动和转轮出口流动的轴对称假设,但由于实际流动中粘性不可忽略以及转轮有限数带来的蜗壳进口非均匀性使得传统方法很难获得对蜗壳内部流动的精确描述,随着计算机科学技术的飞速发展,流体流动数值计算模型已成为蜗壳内部流动研究的一个重要手段。

第二章、蜗壳计算第一节参数的选择1.蜗壳形式的选择由最大水头为257m,决定采用金属蜗壳，根据D1=2.0m,查水轮机课本P121 257：sun=”a13”sun1=”1”给定2.0：sun=”s2”sun1=”1”给定2.座环参数座环进口直径D a=1.64D1=3.28m,座环出口直径D b=1.37D1=2.74m,蜗壳常数K=0.1m ,r=0.2m 。

1.64：sun=”w1”sun1=”1”给定3.28: sun=”w2”sun1=”2”由公式D a=1.64D1得1.37: sun=”w4”sun1=”1”给定2.74：sun=”w3”sun1=”2”由公式D b=1.37D1得第二节进口断面参数选择（1）包角=345。

345：sun=”w5”sun1=”1”给定（2）进口断面平均流速υ0=K H其中K为金属蜗壳流速系数由原型机A520-40型综合特性曲线查得H=233m ,由H查水轮机课本图5—40得K=0.6 ，则0.6：sun=”w9”sun1=”1”给定υ0=K H=0.6×233=9.16 m/s ,(3)进口断面流量9.16：sun=”w4”sun1=”2”由公式υ0=K H得根据H=233m，n11=nD1H =500×2233=65.51r min233：sun=”a14”sun1=”1”给定65.51：sun=”w15”sun1=”1”由公式n11=nD1H得由模型综合特性曲线查得Q11=0.407(m3/s)0.407：sun=”w17”sun1=”1”给定Q0=φ0360=φ0360Q11限D2H=345360×0.407×4×233=25.81 (m3/s)360：sun=”w19”sun1=”1”给定0.47：sun=”w20”sun1=”1”给定25.81：sun=”w21”sun1=”2”由公式Q0=φ0360=φ0360Q11限D2H得(4)计算进口断面积F0F0=Q0υ0=25.819.16=2.82 (m2)2.82：sun=”w23”sun1=”2”由公式F0=Q0υ0得(5)进口断面的内半径ρ0=F0π=2.823.14=0.947m3.14：sun=”w26”sun1=”1”给定0.947：sun=”w27”sun1=”2”有公式ρ0=F0π得（6）确定进口端面的中心距a0由b0=D1×(0.1+0.00065n)-s=2×(0.1+0.00065 119.92)=0.36 m119.92：sun=”w29”sun1=”1”给定0.36：sun=”w30”sun1=”2”有公式b0=D1×(0.1+0.00065n)-s则a0=r0+ ρ02−h2=2.63m2.63；sun=”w32”sun1=”2”有公式a0=r0+ ρ02−h2的（7）进口断面的外半径RR0=a0+ρ0=2.63+0.947=3.58m3.58：sun=”s3”sun1=”2”有公式R0=a0+ρ0的第三节座环尺寸的确定（1）确定蝶形边锥角一般由座环的工艺决定取=55。

┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊安徽工业大学毕业设计(论文)任务书课题名称基于Pro/E的离心泵涡道三维建模学院机械工程学院专业班级机118班姓名刘良涛学号 119054487毕业设计(论文)的主要内容及要求：1.中英文献检索与综述，涉及离心泵及蜗壳的相关文献；2.参照离心泵蜗壳等的涉及方案计算蜗壳梯形断面的相关数据，并绘制出蜗壳的平面图；3.利用Pro/E软件绘制得到蜗壳的三维模型；4.为了便于设计，本次设计的离心泵为低比转速类型；5.说明书30-40页、不少于15000字、5000字的英文文献翻译、300字中英文摘要。

设计图纸折合A0图纸3张（含一张手绘A0）。

指导教师签字：填写说明："任务书"封面请用鼠标点中各栏目横线后将信息填入，字体设定为楷体－GB2312、四号字；在填写毕业设计（论文）内容时字体设定为楷体－GB2312、小四号字。

┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊摘要分析了目前离心泵蜗壳在三维模型设计中存在的问题,采用Pro/E 零件模块和曲面造型模块的三维造型功能和实体转换特征,采用了离心泵蜗壳实体模型构造和研究的方法,为离心蜗壳的三维模型设计与生成准确的工程图之间提供了一种新思路。

通过对离心泵蜗壳流道八个过水断面几何形状分析，建立了各过水断面几何尺寸的数学模型,采用计算机辅助设计，从而设计出优秀的泵蜗壳水力模型,提高了泵的效率指标，为泵蜗壳八个过水断面的设计提供了理论依据。

然后利用Pro/E的草绘截面和边界混合生成蜗壳的三维形状。

生成的Pro/E 参数化图形直观、简洁、形象，便于修改设计和对产品进行系列化设计。

为采用有限元分析方法和流体动力学分析方法进一步研究离心泵蜗壳提供了实体模型.关键词：离心泵蜗壳；边界混合；三维建模； Pro/E┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊AbstractThe main problems in three-dimensional modeling design for spiral casing of centrifugal pump were analyzed ,and the design and study method for spiral casing modeling were discussed.Adopting parts module ,curve structure module and transform design deriving engineering drawings were solved.Through the volute of a centrifugal pump flow analysis of eight cross section geometry, establishing the mathematical model of the cross section geometry, computer-aided design and design excellent hydraulic model pump volute, improves the efficiency of pump indicator for pump volute eight cross section provides a theoretical basis for the design. Then use Pro/E volute of the sketched section and boundary blend to generate three dimensional shapes.The parameterized drawings derived by Pro/E are easily to be modified for series designs,which offfers a new feasible modeling design.Method for spiral casing .An entity model for futher study with finite-element and hydro-dynamic methods is avaiable.Key words: centrifugal pump volute; joint border; three-dimensional modeling ; Pro/E┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊目录1绪论 ----------------------------------------------------------------- 11.1研究背景-------------------------------------------------------- 11.2研究目的-------------------------------------------------------- 11.3研究意义-------------------------------------------------------- 11.4国内外研究现状-------------------------------------------------- 11.5研究内容-------------------------------------------------------- 22 离心泵概述----------------------------------------------------------- 32.1离心泵的工作原理------------------------------------------------ 32.2 离心泵的主要部件 ----------------------------------------------- 32.2.1 吸水室---------------------------------------------------- 42.2.2 叶轮------------------------------------------------------ 42.2.3 压水室---------------------------------------------------- 42.2.4结构部件 -------------------------------------------------- 42.3离心泵的应用---------------------------------------------------- 52.3.1给水排水及农业工程 ---------------------------------------- 52.3.2工业工程 -------------------------------------------------- 52.3.3航空航天和航海工程 ---------------------------------------- 62.3.4 能源工程-------------------------------------------------- 62.3.5车辆系统用离心泵 ------------------------------------------ 73 离心泵设计参数------------------------------------------------------- 83.1流量q ---------------------------------------------------------- 83.2扬程H ---------------------------------------------------------- 83.3转速n ---------------------------------------------------------- 84 压水室的水力设计----------------------------------------------------- 94.1压水室的作用---------------------------------------------------- 94.2螺旋形压水室---------------------------------------------------- 94.2.1压水室的工作原理 ----------------------------------------- 104.2.2涡室的主要结构参数及设计（速度系数法） ------------------- 11 5螺旋形涡室的绘图步骤 ------------------------------------------------ 17 6 离心泵蜗壳水力设计-------------------------------------------------- 206.1 设计实例1 ----------------------------------------------------- 206.1.1比转数的计算 --------------------------------------------- 206.1.2叶轮出口宽度 --------------------------------------------- 206.1.3叶轮外径 ------------------------------------------------- 206.1.4基圆D3--------------------------------------------------- 206.1.5涡室入口宽度3b ------------------------------------------- 20┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊6.1.6涡室隔舌安放角θ ----------------------------------------- 206.1.7涡室断面面积的确定 --------------------------------------- 206.1.8涡室扩散管的设计 ----------------------------------------- 216.1.9八个断面的相关数据 --------------------------------------- 226.1.10基于Pro/E的离心泵蜗壳三维建模过程 ---------------------- 236.2设计实例2 ----------------------------------------------------- 286.2.1比转数的计算 --------------------------------------------- 286.2.2叶轮出口宽度 --------------------------------------------- 286.2.3叶轮外径 ------------------------------------------------- 296.2.4基圆D3--------------------------------------------------- 296.2.5涡室入口宽度3b ------------------------------------------- 296.2.6涡室隔舌安放角θ ----------------------------------------- 296.2.7涡室断面面积的确定 --------------------------------------- 296.2.8涡室扩散管的设计 ----------------------------------------- 306.2.9八个断面的相关数据 --------------------------------------- 306.2.10基于Pro/E的离心泵蜗壳三维建模过程 ---------------------- 32 7总结与展望 ---------------------------------------------------------- 34 致谢---------------------------------------------------------------- 36 参考文献-------------------------------------------------------------- 37┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊1 绪论1.1研究背景离心泵是一种用量最大的水泵，在给水排水及农业工程、固体颗粒液体输送工程、石油及化学工业、航空航天和航海工程、能源工程和车辆工程等国民经济各个部门都有广泛的应用。

低比转速离心泵的面积比原理
低比转速离心泵的面积比原理是一个特别重要的研究内容，它是指在同样的叶片面积条件下，由于低比转速，导致离心泵的流量能力和扬程性能有不同程度地提高。

简而言之，低比转速离心泵的面积比原理是指，当离心泵转速减少时，叶片的面积比也会随之改变，从而使其具有更好的流量能力和扬程性能。

1、低比转速离心泵的流量能力
低比转速离心泵在流量能力上具有明显的优势。

当离心泵的转速降低时，叶片的面积比随之增大，使得离心泵的流量能力也随之提高。

因此，在低转速情况下，叶片的面积比越大，离心泵的流量能力就越强。

2、低比转速离心泵的扬程性能
低比转速离心泵在扬程性能上也有不俗表现。

当离心泵转速降低时，叶片的面积比也会增大，这会导致离心泵的流量能力增加，从而使离心泵的扬程能力也会有所提高。

相反，当离心泵的转速升高时，叶片的面积比也会随之变小，从而使离心泵的扬程能力也会有所降低。

显然，在低转速情况下，叶片的面积比越大，离心泵的扬程能力就越强。

3、低比转速离心泵的效率
低比转速离心泵的效率一般不会受到太大的影响。

当离心泵的转速降低时，叶片的面积比会变大，这会使离心泵的流量能力和扬程能力增强，但也会使离心泵的压力损失增大，从而使其效率降低。

所以，在低转速情况下，除非叶片的面积比提高的幅度大于压力损失增加的幅度，否则离心泵的效率不会有太大的提升。

综上所述，低比转速离心泵的面积比原理是指，当离心泵转速减少时，叶片的面积比也会随之改变，从而使其具有更好的流量能力和扬程性能，但离心泵的效率一般不会受到太大的影响。

叶片的面积比越大，离心泵的流量能力和扬程能力就越强，但其效率也可能会降低。
