化工集团装置联锁投运/切除申请票编码：RD/DOCG7.5.1-12 年 月 日 单 位 装置名称联锁名称联锁级别风险评价应急预案安全要求 审 批 栏内 容签字日期车 间设备部生产技术部分公司分公司主管领导生产协调部集团集团主管领导说明:1) 表格由生产车间填写，表格中填写不完的内容, 请用附页填写,一并报批。
2）二级以下连锁由分公司内部审批、一级连锁由集团生产协调部审批。
说明：审批单一式三份，Ⅰ联白色，保存单位：生产车间；Ⅱ联粉色，保存单位：分公司生产管理部门；Ⅲ联橙色，保存单位：集团生产协调部。
化工集团装置联锁试验确认单编码：RD/DOCG7.5.1-13 年月日单位装置名称联锁回路名称或位号动作正确/异常执行人监护人员工艺技术人员仪表技术人员说明:1) 表格由生产车间负责填写。

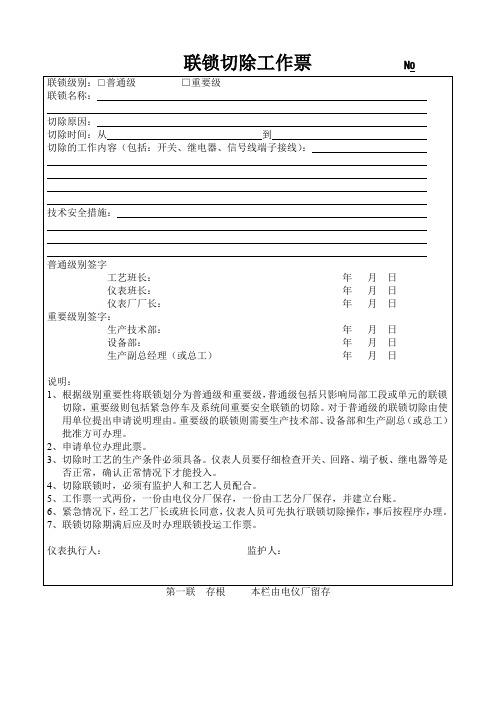

2) 该单一式两份，分别有生产车间和管理仪表工作的车间保存化工集团装置联锁投运/切除操作票编码： RD/DOCG 7.5.1-14 年 月 日 分公司名称装置名称联锁名称联锁级别生产车间签 字生产运行部 签 字确认联锁因素的风险评价及应急预案查阅回路图、联锁接线图和联锁逻辑图确认仪表盘号检查本联锁电源是否供电检查本联锁报警设定器是否供电检查确认继电器电源是否供电确认要切除或短接的联锁端子号或联锁开关检查确认信号接点的正常工况的通断状态确 认 内 容检查短接线是否有接触不良或断线工作内容:( 包括开关、继电器、信号线端子接线号)执行人执行时间监护人说明:1) 表格由仪表维护人员填写，表中填写不完的内容, 请用附页填写，确认内容由仪表人员完成，在相应的空格内划“√”号，并签字。
2）操作票分别由仪表维护单位、生产车间、生产运行部门保管。
3）投运、切除联锁时,必须有监护人和工艺人员配合；切除联锁时,必须由分公司生产运行部统一指挥。
说明：此表一式三份，Ⅰ联白色，车间保存；Ⅱ联粉色，分公司生产管理部门保存；Ⅲ联橙色，分公司仪表维护车间保存。
联锁审批摘除和恢复工作票制度1目的为加强对工艺和设备自动化报警、联锁的监督管理，保证装置安全，确保生产稳定，特制定本规定。
2适用范围本规定适用于公司各生产装置仪表报警和联锁摘除或恢复的管理。
3工作职责3.1生产中心3.1.1负责提出报警值审批及联锁审批、停用、摘除或恢复的申请。
3.1.2配合机电仪中心实施联锁的变动。
3.2机电仪中心3.2.1负责报警值审批及联锁审批、停用、摘除或恢复工作的具体实施。
3.2.2负责仪表联锁系统台账的建立。
3.3机械动力部3.3.1负责联锁审批、停用、摘除或恢复申请的审查。
3.3.2负责整个联锁变动实施过程的监督和检查。
3.4生产运营部3.4.1负责一、二级联锁申请内容的确定和审查。
3.4.2负责整个联锁变动实施过程的监督。
3.5公司分管领导负责对一级联锁审批、停用、摘除或恢复申请的审批。
4工作规定4.1联锁的分级4.1.1联锁根据其重要性分为三级：(1)一级联锁：直接引发多个生产单元（一个生产装置由多个生产单元组成）或一个生产装置非计划停工的关键联锁。
(2)二级联锁：直接引发一个生产装置里某一个生产单元或某一台关键设备联锁从而紧急停车的重要联锁。
(3) 三级联锁：除一级和二级联锁之外，其余所有的一般联锁。
4.2联锁审批、停用、摘除或恢复的办理实施流程4.2.1联锁审批、停用、摘除或恢复由生产中心工艺工程师提出申请，办理《仪表联锁（申请单》（以下简称联锁申请单）。
4.2.2联锁申请单的填写：(1)机电仪中心仪表工程师负责填写联锁申请单中“联锁分级”、“计划作业时间”和“联锁描述”栏；(2)生产中心工艺工程师负责填写“审批、停用、摘除或恢复理由”和“审批后的定值及理由”栏；(3)机电仪中心仪表工程师和生产中心工艺工程师共同填写“风险评估及采取的安全措施”栏。
4.2.3联锁申请单的审批：(1)一级联锁由机械动力部仪表工程师、生产中心分管负责人、机电仪中心分管负责人和生产运营部分管负责人审查，机械动力部负责人审核，公司分管领导审批；(2)二级联锁由机械动力部仪表工程师以及生产中心分管负责人、机电仪中心分管负责人和生产运营部分管负责人审查，机械动力部负责人审批；(3)三级联锁由机械动力部仪表工程师及生产中心分管负责人、机电仪中心分管负责人审查会签即可。
报警、联锁摘除或恢复管理规定1.总则本篇规定了中煤蒙大新能源化工有限公司烯烃项目部报警、联锁摘除或恢复维护，管理规定。
本篇适用于中煤蒙大新能源化工有限公司烯烃项目部，为确保生产装置安全运行、减少事故、避免发生人身伤亡事故和设备损坏事故而设置报警、联锁保护系统。
1.1编写依据：①中国石油化工总公司（行业）标准《石油化工企业信号报警、联锁系统设计规范》（SHJ18－90）②中国石油化工集团公司自动控制设计技术中心站《石油化工紧急停车及安全联锁系统设计导则》（SHB－Z 06－1999）③化工设计标准《信号报警、联锁系统设计规定》（CD50A17－84）④联锁保护系统供电应符合：HG/T20509－2000《仪表供电设计规定》HG/T20513－2000《仪表系统接地设计规定》SH 3082－1997《石油化工仪表供电设计规范》⑤联锁保护系统供气应符合：SH 3020－2001《石油化工仪表供气设计规定》HG/T20510－2000《仪表供气设计规定》2.报警、联锁保护系统的要求与功能概述2.1 报警、联锁保护目的报警、联锁保护系统是按装置的工艺过程要求和设备要求，使相应的执行机构动作，或自动启动备用系统，或实现安全停车。
2.1.1报警、联锁保护系统既能保护装置和设备的正常开、停、运转，又能在工艺过程出现异常情况时，按规定的程序保证安全生产，实现紧急操作（切断或排放）、安全停车、紧急停车或自动投入备用系统。
2.1.2紧急停车及安全联锁系统装置通常由电气、电子设备组成。
以下简称联锁保护装置。
2.1.3对于非仪表专业的执行器（机构），联锁保护系统则以改变接点状态提供电信号，或改变电磁阀状态提供气、液信号或改变电磁铁状态提供位移或机械力。
2.2 联锁保护设置要求1.联锁保护装置原则上独立设置，检测元件、执行机构、逻辑运算器原则上也独立设置。
2.关键工艺参数的检测元件常按“三取二”联锁方案配置。
3.联锁保护系统设置有手动复位开关，当联锁动作后，必须进行手动复位才能重新投运，有时复位开关还设置在现场或执行器上。
联锁审批摘除和恢复工作票制度1目的为加强对工艺和设备自动化报警、联锁的监督管理，保证装置安全，确保生产稳定，特制定本规定。
2适用范围本规定适用于公司各生产装置仪表报警和联锁摘除或恢复的管理。
3工作职责3.1生产中心3.1.1负责提出报警值审批及联锁审批、停用、摘除或恢复的申请。
3.1.2配合机电仪中心实施联锁的变动。
3.2机电仪中心3.2.1负责报警值审批及联锁审批、停用、摘除或恢复工作的具体实施。
3.2.2负责仪表联锁系统台账的建立。
3.3机械动力部3.3.1负责联锁审批、停用、摘除或恢复申请的审查。
3.3.2负责整个联锁变动实施过程的监督和检查。
3.4生产运营部3.4.1负责一、二级联锁申请内容的确定和审查。
3.4.2负责整个联锁变动实施过程的监督。
3.5公司分管领导负责对一级联锁审批、停用、摘除或恢复申请的审批。
4工作规定4.1联锁的分级4.1.1联锁根据其重要性分为三级：(1)一级联锁：直接引发多个生产单元（一个生产装置由多个生产单元组成）或一个生产装置非计划停工的关键联锁。
(2)二级联锁：直接引发一个生产装置里某一个生产单元或某一台关键设备联锁从而紧急停车的重要联锁。
(3) 三级联锁：除一级和二级联锁之外，其余所有的一般联锁。
4.2联锁审批、停用、摘除或恢复的办理实施流程4.2.1联锁审批、停用、摘除或恢复由生产中心工艺工程师提出申请，办理《仪表联锁（申请单》（以下简称联锁申请单）。
4.2.2联锁申请单的填写：(1)机电仪中心仪表工程师负责填写联锁申请单中“联锁分级”、“计划作业时间”和“联锁描述”栏；(2)生产中心工艺工程师负责填写“审批、停用、摘除或恢复理由”和“审批后的定值及理由”栏；(3)机电仪中心仪表工程师和生产中心工艺工程师共同填写“风险评估及采取的安全措施”栏。
4.2.3联锁申请单的审批：(1)一级联锁由机械动力部仪表工程师、生产中心分管负责人、机电仪中心分管负责人和生产运营部分管负责人审查，机械动力部负责人审核，公司分管领导审批；(2)二级联锁由机械动力部仪表工程师以及生产中心分管负责人、机电仪中心分管负责人和生产运营部分管负责人审查，机械动力部负责人审批；(3)三级联锁由机械动力部仪表工程师及生产中心分管负责人、机电仪中心分管负责人审查会签即可。
