机房介绍

机房介绍
机房介绍（MINI机房）
目录
传统站点面临的问题 MINI机房解决方案 MINI机房应用场景 我司产品适配应用
传统站点面临的问题
机房的发展历史
第二代机房 ，是 针对传统土建机 房工期长而改进 的形态。可以实 现快速拼装。 现代站点
第一代机房，传 统的机房形态， 对快速部署与能 源节约要求不高。 建设工期长，一 般在45天以上 。
市电
ACDB UPS BAT
一体化通信机房规格
拼装机房一般墙板采用EPS,PU夹芯板， 厚度在75mm.PU保温效果更好。
内部尺寸 L(m）*W（m)*H(m) 3*2.5*2.8 4*2.5*2.8 4*3*2.8 5*3*2.8 6*3*2.8 5*4*2.8 6*4*2.8 7*4*2.8 绿色部分为较常用尺寸
馈线窗
机房的接地系统
室内接地排
Mini机房一般不单独铺设地网，舱 体内部所有设备接地，接入室内接 地排，室内接地排引一根总的接地 线到室外接地排，实现等电位连接， 室外接地排用铜导线引入地网。
室外接地排
机房的监控系统
机房动环采集器
基站
动环网管
烟感
水浸
门磁
红外
温湿度
发电机
电源
航灯
温控设备
机房的安装
分散放置，占地面积大，站 点不美观，土建工作量大。
接线复杂，不方便后续扩容 为了照顾电池的工作温度要求，整个机 房温度设置底，空调耗能大
新机房需要满足的条件
快速部署
占地面积 小ຫໍສະໝຸດ MINI机房平滑扩展
经济温控
MINI机房解决方案
机房的组成（一）
设备
温控门 温控门有热交换， 压缩机空调，TEC 空调，直通风， 自然散热等等

机房综合布线课件

机房综合布线课件
备施工条件。
人员准备
组建施工队伍，进行 人员调配和分工，明
确各自职责。
路由选择与规划
01 根据施工图纸和现场情况，确定桥架、机柜的位 置和走向。
02 遵循相关规范和标准，选择合适的路由，确保布 线系统的安全性和稳定性。
02 根据路由情况，合理规划线缆的走向和长度，避 免线缆交叉和冗余。
桥架与机柜安装
机房综合布线课件
目录
• 机房综合布线概述 • 机房综合布线系统设计 • 机房综合布线实施与管理 • 机房综合布线常见问题与解决方案 • 机房综合布线发展趋势与展望 • 机房综合布线案例分析
01
机房综合布线概述
定义与特点
• 定义：机房综合布线是一种基于标准化的网络架构，将机房内各种通信设备、服务器、终端 等通过预设计的电缆和连接器进行连接和配置，以实现数据传输、语音通信、视频会议等功 能。
详细描述
智能楼宇综合布线系统设计需要与楼宇自动化系统、安 全监控系统、照明和环境控制系统等相互配合，实现智 能化管理。在数据传输方面，需要考虑使用屏蔽和非屏 蔽电缆，以及在电缆上使用适当的连接器来保证数据传 输的安全性和稳定性。此外，考虑到智能楼宇的节能需 求，综合布线也需要考虑到电缆的安装方式和路由，以 减少能源消耗。
环型拓扑结构是一种单向闭环结构，每个节点连 接两个相邻节点，具有结构简单、可靠性高和传 输效率高等优点。
拓扑结构选择
01 小型机房
对于规模较小的机房，可以选择简单的星型拓扑 结构或总线型拓扑结构。
02 中型机房
对于规模适中的机房，可以选择较为灵活的星型 拓扑结构或环型拓扑结构。
03 大型机房
对于规模较大的机房，需要选择更为灵活和可靠 的环型或网状拓扑结构。

第二讲：各通信机房设备布置ppt课件

第二讲：各通信机房设备布置ppt课件

一、车站通信机械室设备布置
★交换机：具备自动寻址能力和交换作用。 ★路由器：是用于连接多个逻辑上分开的网络。逻辑 网络是指一个单独网络或者一个子网，当数据从一个网传 输到另一个子网时，可通过路由器来完成。 路由器功能：1、具有判断网络地址 2、选择路径 3 、在多网络互联环境中建立灵活连接 路由器是属于网络层的一种互联设备，只接受源站或 其他路由器的信息，而不关心各子网使用的硬件设备，但 要求运行与网络层协议相一致的软件。
广州华炜26高频开48v高频开关电源柜视频监控柜视频监控柜含rtu接入网机柜接入网机柜onu传输设备中继站所亭通信机房设备布置upsups27基站通信机房设备布置高频开48v高频开关电源柜视频监控柜视频监控柜含rtu传输设备传输设备btsbtsupsups28直放站远端机直放站远端机直放站直放站ups直放站环监箱直放站环监箱隧道内直放站通信设备布置漏缆监测设备漏缆监测设备光缆终端盒光缆终端盒29隧道外直放站通信设备布置直放站ups直放站ups直放站远端机直放站远端机直放站环监箱直放站环监箱漏缆监测设备漏缆监测设备光缆终端盒光缆终端盒30警务区监控室通信设备布置upsups传输设备传输设备网络机柜办公网络机柜办公网公安网31二一七年一月十二日32
统中一个重要的配 套设备，具有光缆 固定和保护功能、 光缆终接功能、调 线功能。 2、供货厂家：南京普 天、成都华铁
4
一、车站通信机械室设备布置
（二）DDF架 1、功能：从速率2Mb/s信号
的输入、输出都可终接在 DDF架上,这为配线、调线 、转接、扩容都带来很大 的灵活性和方便性。 2、供货厂家：南京普天、 深圳日海通讯
15
一、车站通信机械室设备布置
（八）视频设备
1、视频机柜：用 于监控设备用 房、隧道口、 公跨铁，可以 随时调用监控 录像。

传输网基础介绍材料4065

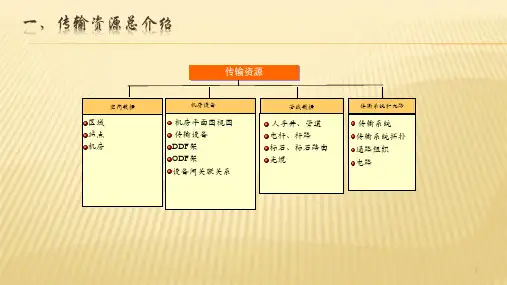

传输网基础介绍材料4065

44
光缆网-光分纤箱
光分纤箱（配线、连接）
光缆分纤箱是一种为光缆提供连接的设备， 可能是实际的配线盒、光纤配线箱、多功 能光交接箱、光缆配线架、多功能一体机 等设备或其中一部分功能的抽象； 主要实现光纤分路连接功能；
C光缆纤芯
A光缆纤芯
光分纤箱
B光缆纤芯
配线箱（配线、连接功能）
45
传输资源-光缆网-敷设光缆
数据关系图2
物理机架
网元
网元1下机框
网元1下机框 网元1
物理机框
机机 机机 盘盘 槽槽
机盘
机 盘
机框
网元2下机框 网元2下机框
机机 机机 槽槽 盘盘
机槽
机 槽
网元2
物理机框
机框
物理机架
机架
物理机架层次关系： 物理机架-物理机框
网元层次关系：
机架[-子架]-机框[-子框]-机槽[-子 槽]-机盘 1个网元下可以有多个机架，1个机 架下可以有多个机框。机架、机 框、机槽在系统中被称之为容器
光缆接头间长度一般2kM~4KM，过短需要接头过多，增加纤芯损耗，过长布放不方便。
பைடு நூலகம் 光缆网-ODF
ODF架：光缆配线架是指安装在机房内的光连接设备； ODM模块：ODM为光缆配线架中的光配线模块； ODF端子：光纤连接设备。
光缆网-接头盒
接头盒
直通接头：进出接头盒光缆1：1关系，一般采用一对一接 续；
关联关系 波分传输系统
关联关系
关联关系
承载关系 管道、杆路、点设施等物理资源
关联关系
关联关系
接入网传输资源（PON资源） 所属关系
所属关系
哑设备资源（配线架）

《机房建设方案》课件

《机房建设方案》课件
处理异常情况。
六、机房建设的案例分析
成功案例的介绍
介绍机房建设的成功案例， 如大型数据中心和云计算 中心。
失败案例的分析
分析机房建设中的失败案 例，总结教训和经验。
经验和教训
总结机房建设过程中的经 验和教训，为未来的建设 提供借鉴。
七、总结和展望
机房建设的意义和价值
机房建设是现代企业信息化发 展的重要保障，具有重要的意 义和价值。
根据需求设计机房的布局和设备摆放
位置，进行硬件配置。
3
施工和安装
进行机房的对机房设备进行调试和测试，确保其 正常运行。
五、机房建设的注意事项
• 技术人员的要求：机房建设需要具备相应的专业知识和技能。 • 设备的选择和采购：选择适合的设备品牌和型号，并进行合理的采购。 • 维护和保养：定期检查设备，进行维护保养，延长设备寿命。 • 环境监测和管理：监控机房的温湿度、水浸等环境参数，及时发现和
确保机房正常运行所需的电力供应和供电系统。
提供可靠的网络连接和通信设备，保障信息交 流顺畅。
选择适合的服务器、存储设备等硬件配置，满 足业务需求。
建立完善的安全措施和管理机制，保护机房设 备和数据的安全。
四、机房建设的步骤和流程
1
策划和准备
制定机房建设的具体计划和时间表，
设计和布置
2
准备所需材料和资源。
二、机房建设的基本原则
安全性原则
确保机房的设备和数据安全，包括防火、防 盗等安全措施。
经济性原则
在保证质量的前提下，合理控制机房建设和 运营成本。
可靠性原则
保障机房设备的稳定运行，如电力供应、网 络连通等。
灵活性原则
使机房能够适应不同的技术和业务需求的变 化。

移动通信机房基站设备精华PPT.

移动通信机房基站设备精华PPT.
还有一个好处是，当客户提出异议的时候，你根据他提出来的一些问题，就能分析出这个客户究竟是什么样的情况。据以往的经验 来看，绝大多数因为这个客户是一种条件反射，他真的是想买这辆车，如果不想买这辆车，他不会去谈那么多不同的意见。 (5) 饱、饥时不能洗澡，因为吃饱饭时，容易使血管扩张，这时较多的血液流流向体表，从而使脑、内脏的血液供应减少，由于缺氧而 发性晕厥。饥饿时洗澡，会因血糖降低而出现虚脱。 一、 教学目标： 教学目标：掌握烧烫伤的处理方法 小提示8：编写岗位描述时，切勿淡化工作中的困难。 有许多微妙的信号可以折射人的思想状态。注意观察应聘者双臂和腿的置放姿势和他们的眼神。 第三个等级
Server 上下为主备用
2．知道煤气中毒后该怎么急救。
1 知道地震的含义。
（不论动物性或是植物性的食物，在常温下放置一段时间后就会变质。有的发霉结块，有的腐败发臭，有的腐烂变酸，有的发臊变味
。引起食物变质的主要原因是1.微生物作怪。环境中无处不存在微生物，食物在生产、加工、运输、储存、销售过程中，很容易被微
作区域范围内的防火安全。
三、应按规范设置符合国家规定的消防安全疏散指示标志和应急照明设施。在各楼层明显位置应设置安全疏散指示图，指示图上应标
明疏散路线、安全出口、人：
1.溶液的温度差损失的影响因素：
5.个人办公桌上的钥匙要随身携带，人离时注意关锁门窗。有报警器装置的要接通电源，并落实专人负责此项工作。
三、对火险隐患，做到及时发现，登记立案，抓紧整改；限期未整改者，进行相应处罚和上报院长；对因客观原因不能及时整改的，
应采取应急措施确保安全。
1.各校要按照《学校卫生工作条例》和有关法规性文件的规定，依法管理学校卫生及学生常见病、传染病群体性防治工作。

移动通信技术(第3版)-PPT课件


13
各类传感器
火情传感器和 自动喷淋系统
水浸传感器
门禁主机
温度传感器
14
实训3 基站主设备的认识
实训目的：通过对基站主设备的认知， 了解基站系统的组成、基本结构。 实训要求：掌握基站配置、信号处理过 程。 设备要求：基站主设备。

15
中兴基站主设备
BBU8300
16
RRU：R21
17

6
实训2 移动基站机房的认识
实验目的：通过对基站机房的参观，认 识各基站机房基本的配置设备。 实验要求：了解基站机房中的基本设备 配置。 设备要求：基站设备（包括主设备、天 馈、电源设备、传输设备、空调和监控 设备）。

7
移动基站机房中的设备配置
8
用户信息和信令传送相关设备
基站主设备 ODF

3
移动核心机房设备配置
交换机MSC
基站控制器BSC
4
移动核心机房中的传输设备
ODF DDF 传输设备
5
移动核心机房中信号的传输
移动交换机MSC将处理后待发送的信息 送到BSC后进行无线资源管理相关的处 理和语音编码。 BSC处理后的信号送入DDF架经数字配 线后送入传输设备进行复用、电/光转换 后形成高速光信号，送入ODF进行光配 线。 携带信息的光信号经光缆传送至基站机 房。
天线、馈线
9
传输设备和 DDF
用户信息和信令传送到基站机房后要先 进行光纤配线再送到传输综合架。 传输综合架上的传输设备先进行光/电转 换，再解复用成低速信号，由DDF配送 2M信号至各BTS基站主设备。 BTS对信号进行信号处理后将信号经馈 线送到天线，转变成无线信号向空中发 射。

通信机房资料

• 通信机房的可持续发展策略应促进通信行业的可持续发展
CREATE TOGETHER
DOCS
谢谢观看
THANK YOU FOR WATCHING
统
通信机房的热负荷与空调需求
通信机房的热负荷来源于
• 通信设备的散热 • 机房内部的热量产生 • 机房外部的热环境影响
通信机房的空调需求包括
• 空调设备的性能和容量 • 空调系统的结构和布局 • 空调系统的监控和管理
通信机房的空调系统 设计
• 通信机房的空调系统设计应考虑 • 空调系统的类型和方式 • 调设备的性能和容量 • 空调系统的控制和调节
• 通信机房的空调系统应具备良好的可靠性和稳定性
通信机房的通风与散热措施
• 通信机房的通风与散热措施包括 • 机房的自然通风和机械通风 • 机房的散热设备和散热材料 • 机房的温度和湿度控制
• 通信机房的通风与散热措施应保证设备的安全和稳定运行
通05信机房的消防与安全系
统
通信机房的火灾危险性与消防要求
通信机房的发展趋势
通信机房的发展趋势表现为
• 规模化和集中化 • 智能化和自动化 • 绿色节能和环保 • 全球化和服务化
通信机房的发展将带来
• 更高的运行效率和管理水平 • 更低的能耗和运营成本 • 更强的安全和可靠性 • 更优的服务和质量
通02信机房的设计原则与要
求
通信机房的设计原则
• 通信机房的设计原则包括 • 安全性原则：确保通信设备和人员的安全 • 可靠性原则：保障通信设备的稳定运行和可靠连接 • 灵活性原则：适应通信技术的发展和网络结构的调整 • 经济性原则：降低建设成本和运营成本
通信机房的重要性及地位
通信机房在通信系统中具有重要地位

2.1-传输机房结构概述


DDF架图1
DDF架：连接交换 机和传输设备。通 过标签可以实现集 中管理和快速定位， 方便维护。此图为
75ohmLeabharlann DDF架图2接口板与2M电缆
从接口板出来的 2M电缆，通过 上走线连接到
DDF架
接口板：负责将 DDF架过来的信 号接入设备的支
路单板处理
信号线布放（上走线、下走线）
上走线方式：从接 口板出来的2M电 缆，通过上走线架
– 机架(机柜)：可以放置一个或多个传输网元，也可以一个网元分布 在多个机架内。
– 机框(子架)：安装在机架之内放置网元的位置 – 机槽：机框内板卡的放置位置 – 板卡：安装在机槽内，完成特定的传输功能 – 端口：板卡上的具体输入、输出信号的物理端口，分为收信号和
发信号两个端子
ODF架1
内置的ODF配 线架
下走线方式：2M
电缆通布放在机房
Page 9
谢谢 谢谢
传输机房结构概述
云南移动网管中心 传输室—林晖
传输机房结构概述
传输网络系统的构成：
NE1
NE2
NE3
NE1机房内的实际传输系统构成:
从NE3来的光缆 从NE2来的光缆
保护地排
电源线 电源 ODF 转接尾纤 NE1
保护地线 BITS设备
中继电缆 DDF
机柜与子架
传输网元
• 传输网元的内部逻辑构成

传输通信机房介绍_ppt

2
u基站机房平面图
DC/DC转换 电源柜
3
uGSM基站设备
4
uTD基站设备
5
u传输设备
6
u地线及配电屏
门口右侧位置 •上方是防雷地线排墙 •中间是AC配电屏 •下方是机房总地线排
•通常机房设备的 接地可以选 择列柜 的分地线排，在基站 机房没有列柜就直接 接到总地线排
7
u传输综合机柜（前面）
•在基站机房内，传输综合机柜是用来安 装基站设备所需的配套传输设备的，包 括传输设备、DDF模块、ODF模块（而 在传输汇聚机房则会专门设置设备机架、 DDF架、ODF架） •从右图可以看到这里安装了1台SDH设 备（华为Metro1000），下面有1个DDF 模块，为基站设备提供2M电路 •机柜的下端是2个ODF模块及盘纤位置 （见下图），为从外面进来的光缆提供 成端及跳接
整流模块
交流输入
整流 电源柜
16
u 电源设备
保护地端子
工作地端子
显示面板
A/B路 熔丝
门把手
列头柜
A/B路输入 总熔丝
17
u PTN设备
支路侧： 4块8xGE光口板
线路侧： 2块10GE光口板
中兴 ZXCTN6300
架顶电源单元 A/B路空开
2块RSCCU3 板卡
子架A/B路电 源引入
18
各部分功能： 1、保护板区：安插E1 保护板 2、主控交换时钟单元板区：
传输通信机房介绍
承Байду номын сангаас与接入咨询设计部
通信基站机房
u基站机房组成说明
l 基站机房是用于放置移动基站设备的机 房，其面积大约在10-20平方，通常是 购买或租赁的一间房子或者自建的一间 小屋（如在山头铁塔下的小屋）
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
23
ETSI业务框单板配置图：
24
ETSI业务框单板 配置图列表：
25
u光纤配线架ODF
机架序号
单元序号
蓝色铠装 尾纤
黄色普通 尾纤
ODF机架接 地电源线
ODF单元端 面
光缆尾纤成端 套管
设备端口成端 尾纤
26
已占用纤 芯标签
成端光缆 标签
预占用纤 芯标签 法兰盘排序
27
打开的法 兰盘
设备端口成端的 ODF端面
2
u基站机房平面图
DC/DC转换 电源柜
3
uGSM基站设备
4
uTD基站设备
5
u传输设备
6
u地线及配电屏
门口右侧位置 •上方是防雷地线排墙 •中间是AC配电屏 •下方是机房总地线排
•通常机房设备的 接地可以选 择列柜 的分地线排，在基站 机房没有列柜就直接 接到总地线排
7
u传输综合机柜（前面）
•在基站机房内，传输综合机柜是用来安 装基站设备所需的配套传输设备的，包 括传输设备、DDF模块、ODF模块（而 在传输汇聚机房则会专门设置设备机架、 DDF架、ODF架） •从右图可以看到这里安装了1台SDH设 备（华为Metro1000），下面有1个DDF 模块，为基站设备提供2M电路 •机柜的下端是2个ODF模块及盘纤位置 （见下图），为从外面进来的光缆提供 成端及跳接
28
u数字配线架DDF
10个模块， 80系统DDF
8x2M口成 端
29
u机房其它
机房出 入管井
30
机房 线槽
31
接地 铜排
蓄电池 单体
空调 室外机
三相交流 配电箱
32
应急 照明灯
UPS
柴油 发电机
33
谢 谢！
34
10
u直流电源
11
u直流电源
12
传输汇聚机房
u 简介： 传输汇聚机房，通常为自建机房，
少数为购置商住楼居民房。网络结构 中处于骨干汇聚层，在本地网中数量 较少，但机房空间较大，设备类型较 多，如：
l电源设备：AC屏、稳压器、蓄电池、 整流柜、列头柜等 l数据设备：交换机、OLT等 l传输设备：SDH、PTN、光端机 l其它：空调、地线排、线槽等
风扇控制板
槽位
1、2、3、 4、5、6 15、16 1、2、3、 4、5、6 1、2、3、 4、5、6
1、2、3、 4、5、6
1、2、3、 4、5、6 1、2、3、 4、5、6
7、8、9、 10
11、12
13、14
17
备注
增强型增加了FPGA，用于 TMPLS OAM和IEEE 1588 增强型增加了FPGA，用于 TMPLS OAM和IEEE 1588 增强型增加了FPGA，用于 TMPLS OAM和IEEE 1588 增强型增加了FPGA，用于 TMPLS OAM和IEEE 1588
13
u 传输汇聚机房平面图
列头柜 扩容利旧设备
新增设备
ODF架
DDF架
原有传输设备
整流电源柜
2组蓄电池 稳压器 三相交流
配电箱
14
u 电源设备
交流防雷箱 三相交流
配电箱 稳压器
整流电源柜
蓄电池
门禁告警
柜式空调 摄像头
垂直爬梯
15
u 电源设备
200A熔丝 （一次下电）
熔丝 （二次下电）
空开 （二次下电）
R4EGC
R8EGE R8EGF
R1EXG
RSCCU3 RPWD3 RFAN3
单板描述
16端口前出 线E1板
E1保护板
4端口ATM STM-1 板
4端口通道 化STM-1 板
4端口增强 千兆Combo 板
8端口增强 千兆电口板
8端口增强 千兆光口板
1端口增强 10GE 光口 板
主控交换时 钟单元板
DC电源输入 板
安插交叉、时钟、主控和通 信处理单元（RSCCU3） 3、风扇区：安插风扇和防尘网 4、电源板区：安插电源板 5、高速LIC 板卡区：
安插高速处理板卡 6、低速LIC 板卡区：
安插低速处理板
19
中兴 ZXCTN6300子 架板卡及槽位
分配图
单板 名称
R16E1F RE1PI R4ASB R4CSB
传输通信机房介绍
承载与接入咨询设计部
通信基站机房
u基站机房组成说明
l 基站机房是用于放置移动基站设备的机 房，其面积大约在10-20平方，通常是 购买或租赁的一间房子或者自建的一间 小屋（如在山头铁塔下的小屋）
l 基站机房内安装的设备主要有以下几类 u无线基站设备（GSM，TD）：主 要设备 u传输设备（SDH/PTN）：为基站提 供传输电路 u宽带接入设备（GPON OLT）：部 分条件较好的基站机房可能安装有 OLT u电源设备（交流、直流、配电屏、 地线）：为基站提供电源 u其它：空调
20
u OLT设备（GPON）
支路侧：GPBD 8xPON光口板
2块主控板 SCUL
ETHB 2块8xGE光口板
支路侧：GPBC 4xPON光口板
2块电源转 接板PRTE
GICG 2块8xGE电口板
华为 MA5680T
21
华为MA5680T常见 板卡配置：
华为 MA5680T
22
华为MA5680T提供的接口：
8
u传输综合机柜（后面）
上图是Metro1000后面，可以 看见连接的线缆：光纤、2M数 字线 •下图是DDF模块后面，其接线 分别来自Metro1000和基站设 备，在前面板进行跳接
9
uODF单元
lODF模块的面板往下翻开，可 以看见ODF端子和跳纤
这个标签说明端子所 对应的光缆的纤芯
端子上已接了尾纤的表明 该纤芯被占用，黄色尾纤 用来跳接纤芯，标签说明 其跳接的方向，可能是接 入到本机房的设备，也可 能跳接到其它光缆的纤芯
整流模块
交流输入
整流 电源柜
16
u 电源设备
保护地端子
工作地端子
显示面板
A/B路 熔丝
门把手
列头柜
A/B路输入 总熔丝
17
Hale Waihona Puke u PTN设备支路侧： 4块8xGE光口板
线路侧： 2块10GE光口板
中兴 ZXCTN6300
架顶电源单元 A/B路空开
2块RSCCU3 板卡
子架A/B路电 源引入
18
各部分功能： 1、保护板区：安插E1 保护板 2、主控交换时钟单元板区：
