锅炉受热面管道事故分析参考文本

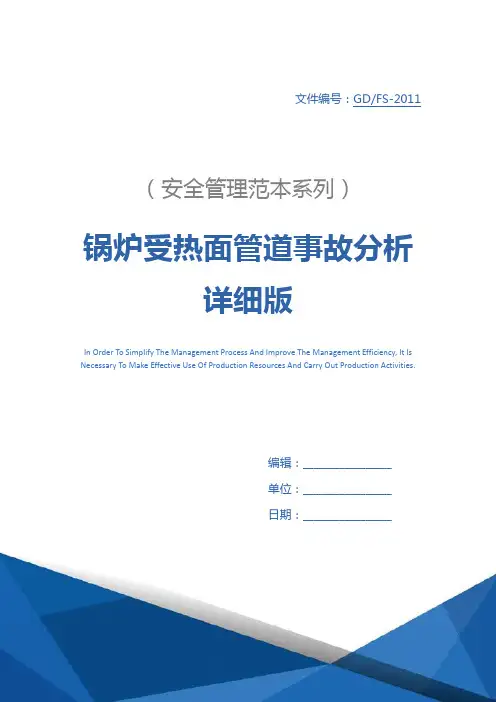

文件编号：GD/FS-2011（安全管理范本系列）锅炉受热面管道事故分析详细版In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities.编辑：_________________单位：_________________日期：_________________锅炉受热面管道事故分析详细版提示语：本安全管理文件适合使用于平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。

，文档所展示内容即为所得，可在下载完成后直接进行编辑。

1 试生产期间锅炉受热面管道事故统计华能丹东电厂2台锅炉，为引进英国巴布科克能源有限公司生产的亚临界自然循环燃煤型锅炉，最大连续蒸发量1 165 t/h。

在机组168 h试运行以及试生产期间的半年多时间里，2台锅炉先后发生受热面爆管、漏泄、管段变形等损坏事故总计10次(见表1)，造成多次停机停炉。

锅炉受热面由水冷壁、过热器、再热器及省煤器组成，其中过热器包括一级、屏式、末级及顶棚包墙过热器；再热器包括一级、末级再热器。

在发生的10次受热面管损坏事故中，90%为过热器爆管或漏泄，其中包墙过热器5次，占总数的50%。

过热器是锅炉承压部件中工作温度最高的受热面，管内流过的是高温高压蒸汽，其传热性能较差，而管外又是高温烟气，所处环境恶劣，因此损坏事故的比例非常大。

2 锅炉受热面管道损坏原因及处理华能丹东电厂试生产期间锅炉受热面管道事故原因主要可分为设计、制造、安装及其它原因。

而制造及设计因素达8次之多，占总数的80%。

热电厂燃煤锅炉事故案例事故经过：某热电厂4号锅炉发生爆炸事故，锅炉的前墙水冷壁和卫燃带附近共25根管子产生变形，其中一根管子爆裂，爆口附近约20根管子不同程度变形。

事故发生后，紧急停炉并进行抢修。

事故原因分析：1）水冷壁管严重腐蚀减薄。

该炉已运行30年，虽然近几年进行过停炉检查，但未对水冷壁管进行更换维修。

通过对水冷壁管进行壁厚检测，发现大部分管段壁厚减薄在1～2mm左右，最薄处仅有1.2mm。

由于水冷壁管严重腐蚀减薄，导致其强度下降。

在受压条件下，特别是卫燃带附近的管子因受热面温度较高而蠕变速率较大，使管子蠕变变形逐渐扩大，最终导致爆管。

2）炉内严重结渣。

该炉为链条炉排抛煤机燃煤锅炉，以原煤为主，掺烧部分洗中煤和煤泥。

由于该厂燃煤供应紧张，入炉煤质严重偏离设计煤种，造成炉内严重结渣。

在运行过程中，掉落的炉渣使下排卫燃带受热面受到不同程度的堵塞，特别是下排卫燃带受热面处的耐火砖被烧坏脱落，使下排卫燃带水冷壁管的冷却条件变差，管壁温度升高，蠕变变形速率增大，导致管子胀粗变形。

3）炉膛内压力波动较大。

由于炉膛内燃烧工况不好，造成炉膛内压力波动较大。

当炉膛内压力较高时，炉膛内的火焰和高温烟气从炉膛上部的防爆门及其他部位泄漏出来，使炉膛上部的受热面局部过热，同时泄漏出来的高温烟气直接冲刷附近的水冷壁管，使其温度升高而变形爆裂。

处理措施：对变形和腐蚀的管子进行更换维修；对下排卫燃带耐火砖进行修复；加强入炉煤的检测和控制，确保入炉煤质符合设计要求；加强运行管理，控制好燃烧工况，防止炉膛内压力波动过大。

预防措施：加强设备的维护和检修工作，定期对锅炉受热面进行检查和清洗；加强入炉煤的检测和控制，确保入炉煤质符合设计要求；加强运行管理，控制好燃烧工况；对于存在缺陷的设备和系统进行及时整改和完善。

该事故的发生表明，锅炉设备的维护和检修、运行管理以及入炉煤的检测和控制等方面都非常重要。

只有全面加强管理，才能确保锅炉的安全稳定运行。

锅炉受热面爆管原因分析及防范措施锅炉作为热力设备，其受热面是布满管子的部分，受到高温高压的工作环境。

由于受热面在长时间内接受不断的热冲击和机械冲击，所以容易出现爆管问题，这不仅会导致设备停工和生产损失，还对工人的人身安全造成威胁。

因此，对于锅炉爆管的原因分析和防范措施，具有重要的意义。

1、压力过高如果锅炉汽包、凝汽器内的蒸汽压力过高，会导致管子承受的压力超出其承受能力。

当压力达到一定高度时，管材极易出现拉伸，从而导致管壁的变形，且管内受力不均匀，影响到管道整体的强度和耐用性。

2、管壁过薄如果管壁薄度不足，那么在高温高压下的管道生产环境中，管壁很容易受到机械、热冲击和腐蚀等因素的影响，从而导致管道的疲劳和损伤，并最终引发爆管事故。

3、管道材料不合适管道材料的选择是决定其能否承受高温高压环境，抵御机械冲击和腐蚀等因素的关键。

如果材料的性能、充实度、强度以及适应性不足，则管道就很可能在工作过程中出现损伤。

4、管道结构设计不合理管道本身的结构、尺寸和连接方式等也会对其承受能力产生重要的影响。

如果设计不当，容易导致管道接缝处受力不平衡、腐蚀严重和传热不均匀等问题，从而引起爆管事故。

1、科学调节锅炉运行压力锅炉的运行压力应该根据实际情况进行调节，尽量避免超过其承受能力。

特别是在温升、水位、燃烧状态等方面出现异常时，应该及时处理，保证其内部的压力稳定。

2、加强管子选材、加工和检测质量管子的选材是关键，应该根据实际情况选用质量优良的材料。

在加工和检测过程中，需遵循科学规范和标准化要求，确保管子的厚度和平整度等达到标准。

检测时应确保每条管子都被严格测量，确保其质量和性能符合要求。

3、规范管道加工和安装管道的安装和加工也需要注意技术规范和标准，掌握合理的技术方法，尽量避免出现接缝不平、连通不紧密等问题。

在加工和安装过程中需要严格遵守安全操作规程。

4、定时检查管子及管道定期检查管子和管道的状况是预防爆管事故的关键。

在检查的过程中，应该充分利用先进的检测设备来进行非破坏性检测，包括超声波检测、射线检测等，及时识别问题并进行维护和修理。

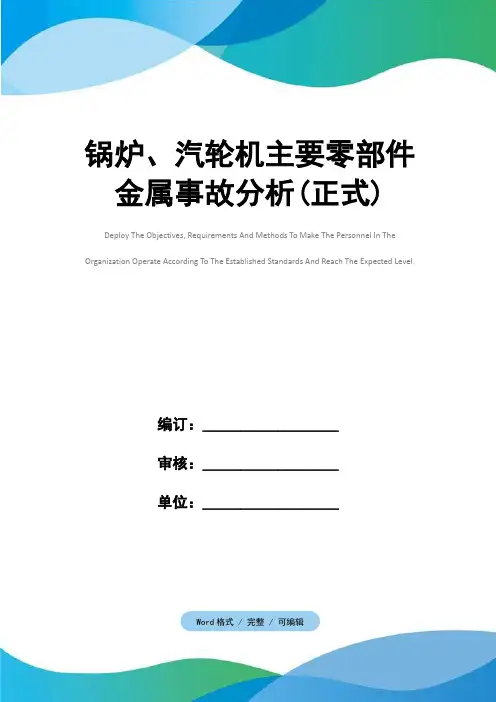

编订：__________________审核：__________________单位：__________________锅炉、汽轮机主要零部件金属事故分析(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-2112-23 锅炉、汽轮机主要零部件金属事故分析(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

一、锅炉受热面管子事故分析锅炉受热面管子是在高温、应力和腐蚀介质作用下长期工作的，当管子钢材承受不了其工作状态的负荷时，就会发生不同形式的损坏而造成事故。

火力发电厂锅炉受热面管子常见事故主要有以下几种类型：长时超温爆管、短时超温爆管，材质不良管和腐蚀热疲劳损坏。

（一）长时超温爆管超温是指金属材料在超过额定温度下运行。

额定温度指钢材在设计寿命下运行的允许最高温度，也可指工作时的额定温度，只要超出上述温度的一种即为超温运行。

长时超温的管子钢由于原子扩散加剧，导致钢材组织发生变化，使蠕变速度加快，持久强度降低，因此管子达不到设计寿命就提前爆破损坏。

爆管大多发生在高温过热器管出口段的向火侧及管子弯头处，水冷壁管、凝渣管和省煤器等也时有发生。

在长时超温爆管过程中，蒸汽和烟汽等腐蚀介质起了加速的作用。

当管壁温度超过其氧化临界温度时，蒸汽和烟汽会使管壁产生一层较厚的氧化铁；在管子胀粗时，这层氧化铁将沿垂直于应力的方向裂开；于是重新裸露的金属在拉应力和蒸汽或烟汽的作用下产生应力腐蚀，加速裂纹扩展，最终导致爆裂。

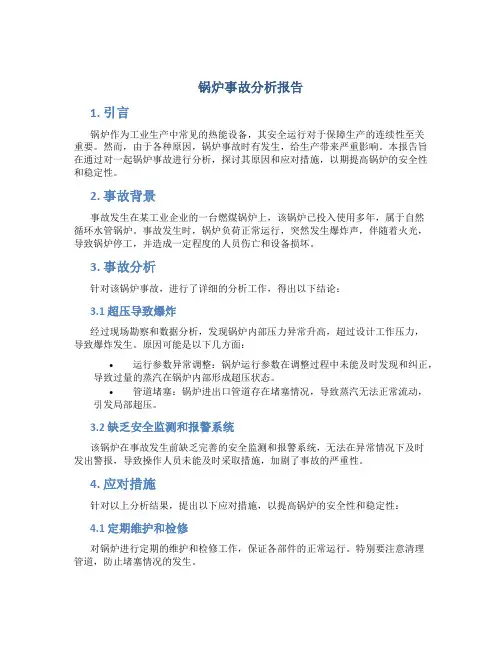

锅炉事故分析报告1. 引言锅炉作为工业生产中常见的热能设备，其安全运行对于保障生产的连续性至关重要。

然而，由于各种原因，锅炉事故时有发生，给生产带来严重影响。

本报告旨在通过对一起锅炉事故进行分析，探讨其原因和应对措施，以期提高锅炉的安全性和稳定性。

2. 事故背景事故发生在某工业企业的一台燃煤锅炉上，该锅炉已投入使用多年，属于自然循环水管锅炉。

事故发生时，锅炉负荷正常运行，突然发生爆炸声，伴随着火光，导致锅炉停工，并造成一定程度的人员伤亡和设备损坏。

3. 事故分析针对该锅炉事故，进行了详细的分析工作，得出以下结论：3.1 超压导致爆炸经过现场勘察和数据分析，发现锅炉内部压力异常升高，超过设计工作压力，导致爆炸发生。

原因可能是以下几方面：•运行参数异常调整：锅炉运行参数在调整过程中未能及时发现和纠正，导致过量的蒸汽在锅炉内部形成超压状态。

•管道堵塞：锅炉进出口管道存在堵塞情况，导致蒸汽无法正常流动，引发局部超压。

3.2 缺乏安全监测和报警系统该锅炉在事故发生前缺乏完善的安全监测和报警系统，无法在异常情况下及时发出警报，导致操作人员未能及时采取措施，加剧了事故的严重性。

4. 应对措施针对以上分析结果，提出以下应对措施，以提高锅炉的安全性和稳定性：4.1 定期维护和检修对锅炉进行定期的维护和检修工作，保证各部件的正常运行。

特别要注意清理管道，防止堵塞情况的发生。

4.2 安装安全监测与报警系统为锅炉安装完善的安全监测与报警系统，监测锅炉内部压力、温度等参数，一旦超过正常范围，及时发出警报，以便操作人员及时采取措施。

4.3 加强操作人员培训提高操作人员的安全意识和应急处置能力，定期进行操作培训，并加强对锅炉事故案例的学习和分析，以提高其对异常情况的判断和应对能力。

5. 结论通过对锅炉事故的分析和应对措施的提出，可以有效降低类似事故的发生概率，提高锅炉的安全性和可靠性。

在工业生产中，锅炉的安全运行至关重要，需要企业、技术人员和操作人员共同努力，实施全面的安全管理措施，以确保生产的持续和安全。

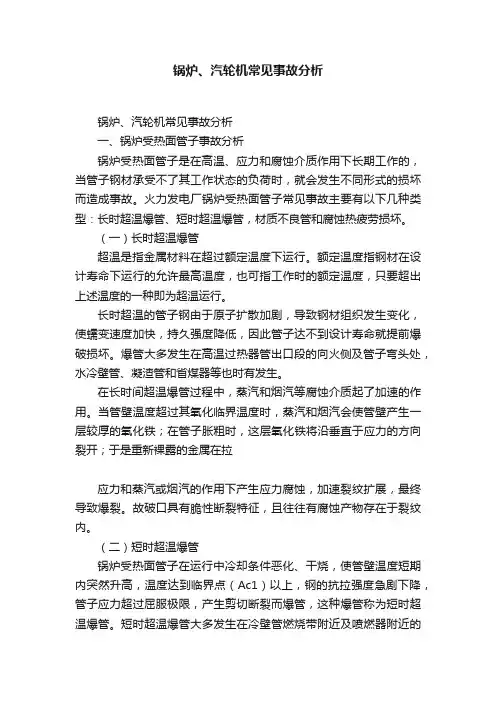

锅炉、汽轮机常见事故分析锅炉、汽轮机常见事故分析一、锅炉受热面管子事故分析锅炉受热面管子是在高温、应力和腐蚀介质作用下长期工作的，当管子钢材承受不了其工作状态的负荷时，就会发生不同形式的损坏而造成事故。

火力发电厂锅炉受热面管子常见事故主要有以下几种类型：长时超温爆管、短时超温爆管，材质不良管和腐蚀热疲劳损坏。

（一）长时超温爆管超温是指金属材料在超过额定温度下运行。

额定温度指钢材在设计寿命下运行的允许最高温度，也可指工作时的额定温度，只要超出上述温度的一种即为超温运行。

长时超温的管子钢由于原子扩散加剧，导致钢材组织发生变化，使蠕变速度加快，持久强度降低，因此管子达不到设计寿命就提前爆破损坏。

爆管大多发生在高温过热器管出口段的向火侧及管子弯头处，水冷壁管、凝渣管和省煤器等也时有发生。

在长时间超温爆管过程中，蒸汽和烟汽等腐蚀介质起了加速的作用。

当管壁温度超过其氧化临界温度时，蒸汽和烟汽会使管壁产生一层较厚的氧化铁；在管子胀粗时，这层氧化铁将沿垂直于应力的方向裂开；于是重新裸露的金属在拉应力和蒸汽或烟汽的作用下产生应力腐蚀，加速裂纹扩展，最终导致爆裂。

故破口具有脆性断裂特征，且往往有腐蚀产物存在于裂纹内。

（二）短时超温爆管锅炉受热面管子在运行中冷却条件恶化、干烧，使管壁温度短期内突然升高，温度达到临界点（Ac1）以上，钢的抗拉强度急剧下降，管子应力超过屈服极限，产生剪切断裂而爆管，这种爆管称为短时超温爆管。

短时超温爆管大多发生在冷壁管燃烧带附近及喷燃器附近的向火侧和凝渣管上，省煤器和某些高压锅炉的屏式过热器也偶有发生。

由于短时超温的管壁温度高于Ac1，有时甚至高于Ac3，爆管时的汽水喷射犹如不同程度的淬火，因此，此时破口处的组织一般为低马氏体或贝氏体；过热器管破口也可能为珠光体和铁素体组织。

显然，破口周围管材的硬度会明显增加。

超温爆管除结构设计不当外，主要是超负荷运行、操作不当或管内脏物堵塞等原因造成的。

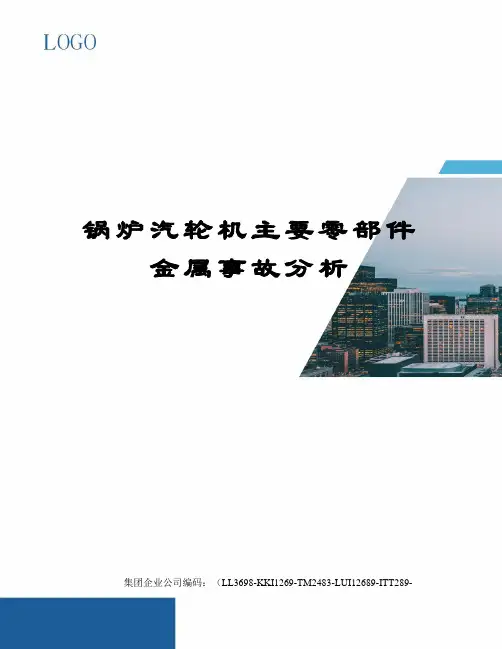

锅炉汽轮机主要零部件金属事故分析集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-锅炉、汽轮机主要零部件金属事故分析一、锅炉受热面管子事故分析锅炉受热面管子是在高温、应力和腐蚀介质作用下长期工作的，当管子钢材承受不了其工作状态的负荷时，就会发生不同形式的损坏而造成事故。

火力发电厂锅炉受热面管子常见事故主要有以下几种类型：长时超温爆管、短时超温爆管，材质不良管和腐蚀热疲劳损坏。

（一）长时超温爆管超温是指金属材料在超过额定温度下运行。

额定温度指钢材在设计寿命下运行的允许最高温度，也可指工作时的额定温度，只要超出上述温度的一种即为超温运行。

长时超温的管子钢由于原子扩散加剧，导致钢材组织发生变化，使蠕变速度加快，持久强度降低，因此管子达不到设计寿命就提前爆破损坏。

爆管大多发生在高温过热器管出口段的向火侧及管子弯头处，水冷壁管、凝渣管和省煤器等也时有发生。

在长时超温爆管过程中，蒸汽和烟汽等腐蚀介质起了加速的作用。

当管壁温度超过其氧化临界温度时，蒸汽和烟汽会使管壁产生一层较厚的氧化铁；在管子胀粗时，这层氧化铁将沿垂直于应力的方向裂开；于是重新裸露的金属在拉应力和蒸汽或烟汽的作用下产生应力腐蚀，加速裂纹扩展，最终导致爆裂。

故破口具有脆性断裂特征，且往往有腐蚀产物存在于裂纹内。

（二）短时超温爆管锅炉受热面管子在运行中冷却条件恶化、干烧，使管壁温度短期内突然升高，温度达到临界点（Ac1）以上，钢的抗拉强度急剧下降，管子应力超过屈服极限，产生剪切断裂而爆管，这种爆管称为短时超温爆管。

短时超温爆管大多发生在冷壁管燃烧带附近及喷燃器附近的向火侧和凝渣管上，省煤器和某些高压锅炉的屏式过热器也偶有发生。

由于短时超温的管壁温度高于Ac1，有时甚至高于Ac3，爆管时的汽水喷射犹如不同程度的淬火，因此，此时破口处的组织一般为低马氏体或贝氏体；过热器管破口也可能为珠光体和铁素体组织。

显然，破口周围管材的硬度会明显增加。

锅炉事故分析报告1. 引言本报告旨在对某锅炉事故进行详细分析，并提出相应的解决方案和预防措施。

事故分析是工业安全管理的重要环节，通过对事故的深入研究和分析，可以总结出规律性的经验教训，进一步提高工业安全水平。

2. 事故背景事故发生在某化工厂的锅炉房，具体时间为XX年XX月XX日XX时XX分。

该锅炉是该厂的主要能源设备，用于提供工艺所需的热量。

事故发生时，锅炉经过连续运行数小时后突然发生爆炸，导致厂房损坏和工人伤亡。

3. 事故分析3.1 事故原因分析根据现场勘查和事故调查报告，初步确定事故原因如下：•设备老化：锅炉使用年限已过长，设备老化导致了锅炉的安全性能下降。

•维护不及时：缺乏定期的维护保养导致锅炉内部一些关键部件的损坏和故障。

•操作错误：操作人员对锅炉的操作不规范，未按照操作规程进行操作，增加了事故的发生概率。

•水质问题：锅炉进水水质不符合要求，导致水垢、腐蚀等问题，严重影响了锅炉的安全运行。

3.2 事故后果分析事故造成了以下后果：•人员伤亡：事故导致X名工人受伤，其中X人伤势严重，X人轻伤。

•财产损失：事故导致厂房设备受损，损失估计为X万元。

•生产中断：事故发生后，锅炉无法正常运行，导致工艺生产中断，给企业带来严重的经济损失。

4. 解决方案和预防措施4.1 解决方案针对以上事故原因，我们提出以下解决方案：•设备更新：对老化的锅炉设备进行更新，购置新型的锅炉设备，提高锅炉的安全性能和可靠性。

•加强维护：建立定期的维护保养制度，对锅炉进行定期检查和维护，及时发现并修复潜在故障。

•加强培训：组织操作人员进行针对性的培训，加强他们的操作技能和安全意识，确保操作规程的正确执行。

•水质监控：加强对锅炉进水水质的监控，确保水质符合要求，采取适当的处理措施，防止水质问题对锅炉的影响。

4.2 预防措施为了防止类似事故再次发生，我们提出了以下预防措施：•定期检查：建立定期的设备检查制度，对锅炉设备进行定期检查和维护，确保设备的正常运行。

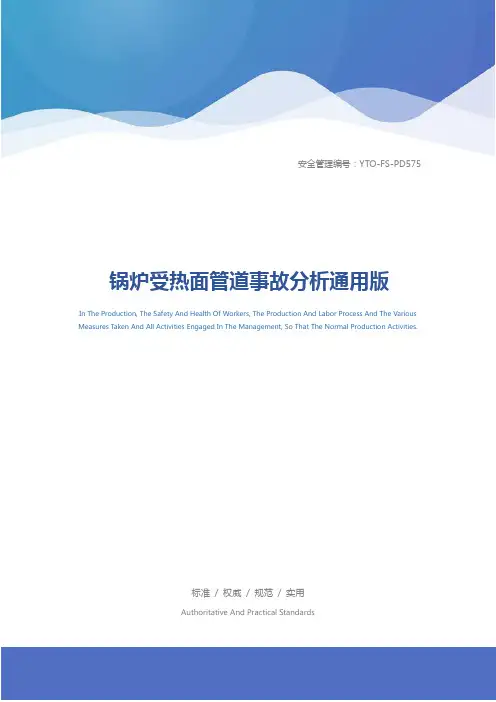

安全管理编号：YTO-FS-PD575锅炉受热面管道事故分析通用版In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards锅炉受热面管道事故分析通用版使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。

文件下载后可定制修改，请根据实际需要进行调整和使用。

1 试生产期间锅炉受热面管道事故统计华能丹东电厂2台锅炉，为引进英国巴布科克能源有限公司生产的亚临界自然循环燃煤型锅炉，最大连续蒸发量1 165 t/h。

在机组168 h试运行以及试生产期间的半年多时间里，2台锅炉先后发生受热面爆管、漏泄、管段变形等损坏事故总计10次(见表1)，造成多次停机停炉。

锅炉受热面由水冷壁、过热器、再热器及省煤器组成，其中过热器包括一级、屏式、末级及顶棚包墙过热器；再热器包括一级、末级再热器。

在发生的10次受热面管损坏事故中，90%为过热器爆管或漏泄，其中包墙过热器5次，占总数的50%。

过热器是锅炉承压部件中工作温度最高的受热面，管内流过的是高温高压蒸汽，其传热性能较差，而管外又是高温烟气，所处环境恶劣，因此损坏事故的比例非常大。

2 锅炉受热面管道损坏原因及处理华能丹东电厂试生产期间锅炉受热面管道事故原因主要可分为设计、制造、安装及其它原因。

而制造及设计因素达8次之多，占总数的80%。
