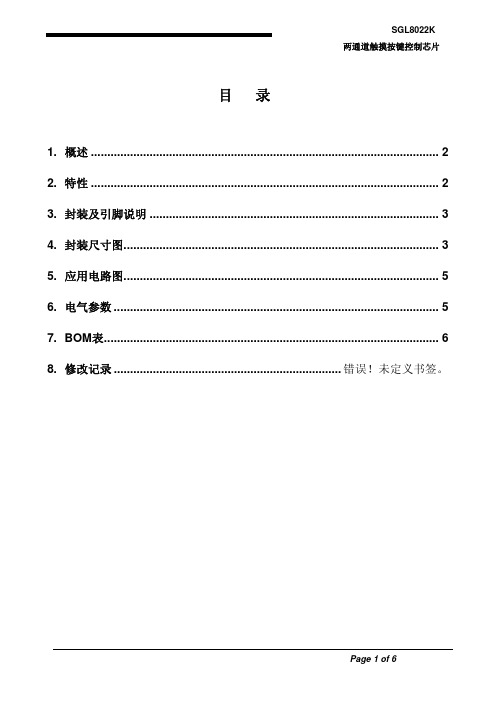

目录1.概述 (2)2.特性 (2)3.封装及引脚说明 (3)4.封装尺寸图 (3)5.应用电路图 (5)6.电气参数 (5)7.BOM表 (6)8.修改记录......................................................................错误!未定义书签。
1. 概述SGL8022K是一款两触摸通道带两个逻辑控制输出的电容式触摸芯片。
具有如下功能特点和优势:¾可通过触摸实现各种逻辑功能控制。
操作简单、方便实用。
¾可在有介质(如玻璃、亚克力、塑料、陶瓷等)隔离保护的情况下实现触摸功能,安全性高。
¾应用电压范围宽,可在2.4~4.5V之间任意选择。
¾应用电路简单,外围器件少,加工方便,成本低。
¾抗电源干扰及手机干扰特性好。
EFT可以达到±2KV以上;近距离、多角度手机干扰情况下,触摸响应灵敏度及可靠性不受影响。
2. 特性LO1与LO2在上电后的初始输出状态由上电前OSC的输入状态决定。
OSC管脚接VDD(高电平)上电,上电后LO1与LO2输出高电平;OSC管脚接GND(低电平)上电,上电后LO1与LO2输出低电平。
TI1触摸输入对应LO1逻辑输出,TI2触摸输入对应LO2逻辑输出。
按住TI1或TI2,对应LO1或LO2的输出状态翻转;松开后回复初始状态。
3. 封装及引脚说明DIP8SOP8管脚序号 管脚名称 输入/输出 功能描述1 OSC 输入选项输入脚2 VC 输入采样电容接入脚3 VDD 电源电源正4 GND 电源电源负5 TI1 输入触摸输入6 TI2 输入触摸输入7 LO1 输出控制输出8 LO2 输出控制输出4. 封装尺寸图DIP8SOP85. 应用电路图注:当介质材料及厚度等差异较大时,可通过调整VC与GND之间的C3采样电容来调节触摸灵敏度。
电容容值越大,灵敏度越高;电容容值越小,灵敏度越低。
电容式触摸IC概述电容式触摸IC是现在常见的一种触摸芯片,常用于各种电容触摸屏幕、键盘等设备上。
其主要作用是将触摸识别的信息经处理后转化为数字信号输出,从而实现对设备的控制。
本文将介绍电容式触摸IC的基本原理、特点、应用领域及发展趋势等方面内容。
基本原理电容式触摸IC的工作原理主要基于电容及交流电路的原理。
当手指或物体触碰电容屏幕时,由于人体具有电感性质,会形成一定程度的电容。
此时触摸芯片会检测所接收到的电容变化,通过电路产生的交流信号将触摸点的位置坐标转换为数字信号输出。
另外,电容式触摸IC简单易用,也是其广泛应用的原因之一。
特点1.高灵敏度:由于电容触摸屏的传感器是基于电容变化原理,因此电容式触摸IC在识别触摸点的位置时非常灵敏。
2.较高的控制精度:由于半导体技术的发展,电容式触摸IC制造技术已日趋成熟,设计精度和稳定性可保证,因此其控制精度相对较高。
3.较强的抗干扰性:电容式触摸IC在处理杂乱干扰的能力也相对较强,尤其在较恶劣的环境下,其可靠性也比较高。
应用领域目前电容式触摸IC已广泛应用于各种触摸屏、键盘、智能家居等领域,尤其在手机、平板电脑等智能移动设备上的应用较为普遍。
除此之外,在工控、汽车等领域中也有着较为广泛的应用。
发展趋势随着科技的发展和芯片技术的日益成熟,电容式触摸IC将有着更广泛的应用领域。
在功能上,未来不仅仅只是触摸点的识别,而是更加加强对于手势的识别,可以实现更加复杂的操作。
在设计方面,电容式触摸IC将会朝着更加灵活、精细化、自适应性等方面进行改善和升级。
总结作为现代电子设备的重要控制元器件之一,电容式触摸IC具有很多优点,如高灵敏度、较高的控制精度等。
随着科技的发展和芯片技术的日益成熟,它在应用领域将会越来越广泛。
可以预见,电容式触摸IC将成为未来各种触摸应用的重要基础。
电容式触摸感应按键技术原理及应用2010-05-26 12:45:02| 分类:维修 | 标签: |字号大中小订阅市场上的消费电子产品已经开始逐步采用触摸感应按键,以取代传统的机械式按键。
针对此趋势,Silicon Labs公司推出了置微控制器(MCU)功能的电容式触摸感应按键(Capacitive Touch Sense)方案。
电容式触摸感应按键开关,部是一个以电容器为基础的开关。
以传导性物体(例如手指)触摸电容器可改变电容,此改变会被內置于微控制器的电路所侦测。
电容式触摸感应按键的基本原理◆Silicon Labs 现提供一种可侦测因触摸而改变的电容的方法电容式触摸感应按键的基本原理就是一个不断地充电和放电的弛振荡器。
如果不触摸开关,弛振荡器有一个固定的充电放电周期,频率是可以测量的。
如果我们用手指或者触摸笔接触开关,就会增加电容器的介电常数,充电放电周期就变长,频率就会相应减少。
所以,我们测量周期的变化,就可以侦测触摸动作。
具体测量的方式有二种:(一)可以测量频率,计算固定时间弛振荡器的周期数。
如果在固定时间测到的周期数较原先校准的为少,则此开关便被视作为被按压。
(二)也可以测量周期,即在固定次数的弛周期间计算系统时钟周期的总数。
如果开关被按压,则弛振荡器的频率会减少,则在相同次数周期会测量到更多的系统时钟周期。
Silicon Labs推出的C8051F9xx微控制器(MCU)系列,可通过使用芯片上比较器和定时器实现触摸感应按键功能,连接最多23个感应按键。
而且无须外部器件,通过PCB走线/开关作为电容部分,由部触摸感应按键电路进行测量以得知电容值的变化。
◆以Silicon Labs的MCU实现触摸感应按键利用Silicon Labs其它MCU系列,仅需搭配无源器件,即可实现电容式触摸感应按键方案。
与C8051F93x-F92x方案相比,唯一所需的外部器件是(3+N)电阻器,其中N是开关的数目,以及3个提供反馈的额外端口接点。
cx电压从0开始充电,一直到v1上图右边是一个最基本的触摸按键,中间圆形绿色的为铜(我们可以称之为按键),在这些按键中会引出一根导线与MAU相连,MAU通过这些导线来检测是否有按键按下,外围的绿色也是铜不过这些铜与GND相连,在按键和外围铜直接是空隙(空隙d)上图右边是左图的截面图,当没有手指接触时只有一个电容cp,,当有手指接触时,按键通过手指就形成了电容cf二.硬件连接电容式触摸按键原理现阶段,随着电容式触摸按键在外形美观和使用寿命等方面都优于传统的机械按键,电容式触摸按键的应用领域也日益广泛,包括家电、消费电子、工业控制和移动设备等。
本文就一种具体的电容式触摸开关芯片SJT5104介绍一下电容式触摸按键的基本工作原理和材料选择。
一工作原理任何两个导电的物体之间都存在着感应电容,一个按键即一个焊盘与也可构成一个感应电容,在周围环境不变的情况下,该感应电容值是固定不变的微小值。
当有人体手指靠近触摸按键时,人体手指与构成的感应电容并联焊盘与构成的感应电容,会使总感应电容值增加。
电容式触摸按键IC在检测到某个按键的感应电容值发生改变后,将输出某个按键被按下的确定信号。
电容式触摸按键因为没有机械构造,所有的检测都是电量的微小变化,所以对各种干扰会更加敏感,因此触摸按键设计、触摸面板的设计以及触摸IC的选择都十分关键。
二触摸PAD设计1. 触摸PAD材料触摸PAD可以用PCB铜箔、金属片、平顶圆柱弹簧、导电棉、导电油墨、导电橡胶、导电玻璃的ITO层等。
不管使用什么材料,按键感应盘必须紧密贴在面板上,中间不能有空气间隙。
当用平顶圆柱弹簧时,触摸线和弹簧连接处的PCB,镂空铺地的直径应该稍大于弹簧的直径,保证弹簧即使被压缩到PCB板上,也不会接触到铺地。
2. 触摸PAD形状原则上可以做成任意形状,中间可留孔或镂空。
作者推荐做成边缘圆滑的形状,可以避免尖端放电效应。
一般应用圆形和正方形较常见。
3. 触摸PAD面积大小按键感应盘面积大小:最小4mm×4mm,最大30mm×30mm。
cx电压从0开始充电,一直到v1上图右边是一个最基本的触摸按键,中间圆形绿色的为铜(我们可以称之为按键),在这些按键中会引出一根导线与MAU相连,MAU通过这些导线来检测是否有按键按下,外围的绿色也是铜不过这些铜与GND大地相连,在按键和外围铜直接是空隙(空隙d)上图右边是左图的截面图,当没有手指接触时只有一个电容cp,,当有手指接触时,按键通过手指就形成了电容cf二。
硬件连接电容式触摸按键原理现阶段,随着电容式触摸按键在外形美观和使用寿命等方面都优于传统的机械按键,电容式触摸按键的应用领域也日益广泛,包括家电、消费电子、工业控制和移动设备等。
本文就一种具体的电容式触摸开关芯片SJT5104介绍一下电容式触摸按键的基本工作原理和材料选择。
一工作原理任何两个导电的物体之间都存在着感应电容,一个按键即一个焊盘与大地也可构成一个感应电容,在周围环境不变的情况下,该感应电容值是固定不变的微小值。
当有人体手指靠近触摸按键时,人体手指与大地构成的感应电容并联焊盘与大地构成的感应电容,会使总感应电容值增加。
电容式触摸按键IC在检测到某个按键的感应电容值发生改变后,将输出某个按键被按下的确定信号。
电容式触摸按键因为没有机械构造,所有的检测都是电量的微小变化,所以对各种干扰会更加敏感,因此触摸按键设计、触摸面板的设计以及触摸IC的选择都十分关键。
二触摸PAD设计1. 触摸PAD材料触摸PAD可以用PCB铜箔、金属片、平顶圆柱弹簧、导电棉、导电油墨、导电橡胶、导电玻璃的ITO层等。
不管使用什么材料,按键感应盘必须紧密贴在面板上,中间不能有空气间隙。
当用平顶圆柱弹簧时,触摸线和弹簧连接处的PCB,镂空铺地的直径应该稍大于弹簧的直径,保证弹簧即使被压缩到PCB板上,也不会接触到铺地。
2. 触摸PAD形状原则上可以做成任意形状,中间可留孔或镂空。
作者推荐做成边缘圆滑的形状,可以避免尖端放电效应。
一般应用圆形和正方形较常见。
触摸芯片有哪些触摸芯片是一种用于感知用户触摸操作的电子元器件,它可以将触摸屏上的触摸事件转化为电信号,并通过相关算法解析出具体的触摸信息。
触摸芯片在现代的智能手机、平板电脑和其他电子设备中起到了至关重要的作用。
触摸芯片可以分为电容触摸芯片和电阻触摸芯片两种类型。
电容触摸芯片常用于现代的智能手机和平板电脑等设备中。
它利用了电容效应来感知用户的触摸操作。
具体来说,电容触摸芯片是由一组微小的电容传感器组成,这些传感器分布在触摸屏表面。
当用户触摸屏幕时,手指与传感器之间形成一个电容,由此可产生一个电信号。
触摸芯片会感知这个电信号,并将其转化为数字信号输出。
电容触摸芯片的优点是触摸体验好且精度高,能够支持多点触控。
电阻触摸芯片相对于电容触摸芯片来说已经比较陈旧,但在特定场景下仍有一定应用。
电阻触摸芯片由两层透明导电层组成,导电层之间隔着一层绝缘层。
当用户触摸屏幕时,导电层会接触到一起,从而形成一个电路。
触摸芯片会利用这个电路来感知用户的触摸操作。
电阻触摸芯片的优点是价格相对较低,同时也能够支持多点触控。
然而,由于其较低的灵敏度和触摸体验,电阻触摸芯片在现代智能手机和平板电脑等设备中已经不再常见。
除了电容触摸芯片和电阻触摸芯片,还有一些其他类型的触摸芯片。
首先是声表面波触摸芯片(SAW)。
声表面波触摸芯片利用了声表面波的传播原理来感知用户的触摸操作。
它的基本原理是通过触摸板上的超声波传感器和超声波发射器来发射超声波。
当用户触摸屏幕时,触摸点会引起超声波的反射,超声波传感器会检测到这种反射,并将其转化为电信号输出。
声表面波触摸芯片的优点是高灵敏度、耐用性好、防水防尘能力强,适用于户外环境。
其次是压电触摸芯片。
压电触摸芯片是利用压电效应来感知用户的触摸操作。
压电材料在外力作用下会产生电荷,触摸芯片利用这个原理来感知用户的触摸操作。
压电触摸芯片的优点是高灵敏度、响应速度快、适用于高速移动和手套操作。
它常常用于工业控制设备和一些特殊场景。
触摸IC方案引言触摸技术已广泛应用于各种电子设备和智能家居产品中,提供了丰富的交互方式和用户体验。
而触摸IC则是实现触摸功能的重要组成部分,负责处理触摸输入信号,将其转化为数字信号输出。
本文将介绍触摸IC的工作原理、常见类型及其应用场景。
工作原理触摸IC通过感应来自触摸屏的触摸信号,进而识别触摸点的坐标位置。
其基本工作原理是将触摸点的压力转化为电容变化,并通过电压信号来感知触摸点的位置。
具体来说,触摸屏上涂层的电容元件会形成电场,当用户触摸屏幕时,手的电荷会改变涂层电容的分布,产生电容变化。
触摸IC就是负责检测和测量这种电容变化,并将其转化为数字信号输出。
常见类型1. 电感式触摸IC电感式触摸IC是较早期采用的一种触摸识别方案。
它通过在触摸屏上散布一些感应线圈,当手指接近并触摸屏幕时,会改变感应线圈的感应电流,触摸IC通过检测感应线圈的电流变化来识别触摸点的位置。
该方案的优点是对环境干扰的抗干扰性较好,但灵敏度相对较低。
2. 电容式触摸IC电容式触摸IC是目前应用最广泛的触摸识别方案之一。
它通过在触摸屏上布置一层导电膜,并在膜上施加电场,当手指触摸屏幕时,会改变电场分布,形成电容变化。
触摸IC通过测量电容变化来确定触摸点的位置。
电容式触摸IC具有较高的灵敏度和精确度,适用于各种触摸屏幕尺寸和形状。
3. 压力触摸IC压力触摸IC是一种可以识别触摸点压力强弱的触摸识别方案。
它通过在触摸屏上布置多个感应元件,可以感知触摸点施加的压力大小。
压力触摸IC适用于一些需要考虑按压力度的应用场景,例如绘画板、数字签名等。
应用场景触摸IC已经广泛应用于各种电子设备和智能家居产品中,包括但不限于以下场景:1. 智能手机和平板电脑智能手机和平板电脑是触摸IC应用最广泛的领域之一。
触摸屏作为主要交互方式,用户可以通过手指触摸屏幕来完成各种操作,如滑动、放大缩小、点击等。
2. 汽车导航和娱乐系统现代汽车配备了液晶触摸屏的导航和娱乐系统,通过触摸屏幕可以进行导航、调整音量、播放音乐等操作,触摸IC作为触摸屏的关键部件,提供触摸输入功能。
电容式触摸感应按键作为一种人机交互界面,被广泛应用于家电、智能穿戴设备、遥控设备、多媒体播放器、移动电话、楼宇安防等产品中。
与传统的机械按键相比,电容性触摸按键具备耐用、成本低、结构简单且易于安装等优点。
Chiphomer启攀微电子致力于电容式触摸按键产品已有十年时间,有成熟的产品线和经验丰富的技术支持团队。
在产品特性方面:1,感应通道数量-涵盖了1/2/4/6/8/12/15通道;2,芯片形态:包括ASIC和SOC两大类产品,以满足客户不同的使用需求;3,功耗:低功耗产品线和常功耗产品线4,功能:可实现单击按触,滑动检测,GPIO控制,LED指示,逻辑运算,邻键抑制,防水抗污等各类功能CP2524 是一款支持 4 通道的电容式触摸传感芯片。
内嵌高精度电容数字转换(CDC)模块,并结合专用 DSP 处理器,能在各种应用环境下准确识别人手指的触摸。
感应判断结果可通过芯片引脚输出。
独特的 CDC 技术可以检测到电容变化,并把该变化量转换成数字信号。
转换后的数字信号经过硬件低通和 DSP处理,最后获得触摸感应判断。
硬件滤波器可解决输入信号的抖动。
集成特殊判断算法的DSP 处理器能实时计算出每个感应通道的状态。
感应判决算法具有自校准功能,能适应多种应用环境的变化。
深圳市奥伟斯科技有限公司是一家专注触摸芯片,单片机,电源管理芯片,语音芯片,场效应管,显示驱动芯片,网络接收芯片,运算放大器,红外线接收头及其它半导体产品的研发,代理销售推广的高新技术企业。
自成立以来一直致力于新半导体产品在国内的推广与销售,年销售额超过壹亿人民币,是一家具有综合竞争优势的专业电子元器件代理商。
主要品牌产品:一、OWEIS-TECH:OWEIS 触摸芯片、 OWEIS 接口芯片、 OWEIS 电源芯片、 OWEIS 语音芯片、 OWEIS 场效应管一、电容式触摸芯片、ADSEMI 触摸芯片代理、芯邦科技触控芯片、万代科技触摸按键芯片、博晶微触摸控制芯片、海栎创触摸感应芯片、启攀微触摸、 IC 融和微触摸感应、IC 合泰触摸按键、IC 通泰触摸芯片二、汽车电子/电源管理/接口芯片/逻辑芯片:IKSEMICON 一级代理、 ILN2003ADT、IK62783DT、 IL2596、IL2576 、ILX485、 ILX3485、 ILX232 、ILX3232三、功率器件/接收头/光电开关:KODENSHI、 AUK、 SMK系列、 MOS管、SMK0260F、 SMK0460F、SMK0760F、 SMK1260F、 SMK1820F、 SMK18T50F四、LED 显示驱动芯片:中微爱芯 AIP 系列: AIP1668、 AIP1628 、AIP1629 、AIP1616 、天微电子 TM 系列: TM1628 TM1668 TM1621五、电源管理芯片:Power Integrations LNK364PN LNK564PN 芯朋微 PN8012 PN8015 AP5054 AP5056 力生美晶源微友达天钰电子FR9886 FR9888六、语音芯片:APLUS 巨华电子AP23085 AP23170 AP23341 AP23682 AP89085 AP89170 AP89341 AP89341K AP89682七、运算放大器:3PEAK 运算放大器、聚洵运算放大器、圣邦微运算放大器八八、发光二极管:OSRAM 欧司朗发光二极管、Lite-On 光宝发光二极管、Everlight 亿光发光二极管、 Kingbright 今台发光二极管九、CAN收发器:NXP恩智浦CAN收发器、Microchip微芯CAN收发器十、分销产品线:ONSEMI安森美 TI德州仪器 ADI TOSHIBA东芝 AVAGO安华高十一、 MCU单片机ABOV现代单片机MC96F系列、 Microchip微芯单片机PIC12F PIC16F PIC18F系列、 FUJITSU富仕通单片机MB95F系列、STM单片机STM32F STM32L系列、 CKS中科芯单片机CKS32F系列、TI单片机 MSP430系列、TMS320F系列、 NXP单片机LPC系列下面,奥伟斯主要给大家详细介绍Chiphomer电容式触摸IC启攀微电容式触摸IC的相关产品信息:CP2524 采用 CMOS 工艺,工作电压范围为 2.8V ~ 5.5V,采用SOP24 封装。
2键电容触摸芯片
1.概述:
JG602 是一款2 键的电容式感应触摸IC,采用最新一代电荷转
移技术,利用操作者的手 指在面板上的电荷电平进行检测,通过监测电容的微小改变来确定手指接近 或者触摸到感应表面。
没有任何机械部件,不会磨损,其感测部分可以放置 到任何绝缘层(通常为玻璃或塑料材料)的后面,很容易制成与周围环境相 密封的键盘。
面板图案随心所欲,按键大小、形状自由选择,字符、商标、 透视窗等可任意搭配,外形美观、时尚,而且不褪色、不变形、经久耐用。
从 根本上改变了各种金属面板以及机械面板无法达到的效果。
其可靠性和美观 设计随意性,可以直接取代现有普通面板(金属键盘、薄膜键盘、导电胶键 盘),而且给您的产品倍增活力!您的产品现有的控制程序不需要作任何改动.
2. 主要性能:
● 2.4V-5.5V 电源,功耗极低,适合电池供电产品。
● 工作电压在3V无负载的情况下,静态电流为2.5UA。
● 具有先进的防干扰措施,防止按键误动作。
● 适用于5Mm 以内的任何绝缘材料,如玻璃、陶瓷、塑料…。
● 外管脚选择输出的有效电平方式,以及长按键16秒复位功能。
● 全自动补偿,完全无需调整,生产最方便。
3. 应用范围:
● MP3,MP4,MID,移动电源等数码产品
● 电池供电的LED手电筒
● 玩具,音响等消费类产品
4. 封装及脚位说明:
JG602C/N
JG602C/N
脚位代号输入输出功能说明
1 TP0 输出按键输入脚
2 TP1 输出按键输入脚
3 AHLB 输入输出的电平选择脚
4 VDD 输入 电源正极
5 TOG 输入 输出的电平是否锁定选择脚
6 VSS 输入 电源负极
7 TPQ1 输入 信号输出脚
8 TPQ0 输入 信号输出脚
:
4.1 接口逻辑说明:
AHLB 悬空: 有按键按下,有效输出为高电平。
AHLB 接VDD :有按键按下,有效输出为低电平。
4.2
输出模式选择:
TOG 悬空: 直接模式,输出电平不锁定。
TOG 接VDD :触摸模式,输出电平锁定。
4.3 长按键复位功能说明: 长按键无自动复位功能。
长按键16秒后触摸芯片自动复位到初始状态。
JG602C JG602N :
5. 电气特性:
最大绝对额定值
参数 符号 条件 值 单位
工作温度
Top
-- -20
℃--+70℃ ℃
存储温度 Tstg --
-50℃--+125℃ ℃
电源电压 Vdd Ta=25°C Vss-0.3--Vss+0.6 V 输入电压 Vin Ta=25°C
Vss-0.3--Vss+0.6
V 人体模式 ESD
--
5
KV
‧DC/AC 特性:(测试条件为室内温度=25℃)
6. 应用电路 JG602C/N
7. 灵敏度调整
● 每个按键可以单独用Cs电容来调整灵敏度(参考电路中的C4,C5),
Cs电容的范围是0-50PF, 一般建议参考值为20PF,电容值越大,按键的接受灵敏度越低,当不接电容值时,按键的接受灵敏度为最高。
● 变更参数后,请重新上电才能生效。
● 初次调整参数时,请将灵敏度设定为最低值,若触摸板为裸露板,
直接接受触摸讯号,只要极低的灵敏度即可.若必须贯穿玻璃陶瓷,塑
料等 面板,就需要较高的灵敏度,调整参数时由低到高调整,灵敏度
调整到 能够正确检测按键就可以,不要调整到过高,容易出现误触发。
●触摸按键的PAD面积与触摸厚度直接影响到接受灵敏度,一般建议
触摸厚度为2MM时,触摸按键的PAD面积为直径12MM左右为佳。
8. 封装外观图
9. 布板建议书:。
