预应力锚索施工及问题处理

预应力锚索施工技术措施引言预应力锚索是一种常用于混凝土结构中的重要施工技术，可有效提高结构的承载能力和抗震能力。

本文将介绍预应力锚索施工的技术措施，包括材料选用、锚索布置、预应力锚固等。

一、材料选用预应力锚索施工所需的主要材料包括预应力钢筋、锚具和灌浆材料。

1. 预应力钢筋在选择预应力钢筋时，需要考虑它的强度、腐蚀性能以及施工性能等因素。

常用的预应力钢筋有普通预应力钢筋和高强度预应力钢筋两种。

在施工中，预应力钢筋应符合国家相关标准，并经过质量检验。

2. 锚具锚具是将预应力钢筋固定在混凝土构件中的设备。

常用的锚具有锚索板、锚头、锚箍等。

在选择锚具时，需要考虑其耐腐蚀性、锚固性能以及易操作性等因素。

3. 灌浆材料灌浆材料用于灌浆预应力锚索的空隙，增强其粘结力和抗腐蚀性能。

常用的灌浆材料有硅酸盐灌浆材料和聚合物灌浆材料等。

在选择灌浆材料时，需要考虑其密实性、耐腐蚀性以及可操作性等因素。

二、锚索布置预应力锚索的布置是确保工程结构达到预期设计要求的重要一步。

以下是常见的锚索布置要点：1. 锚孔布置锚孔的布置应符合设计要求，并根据施工平面图进行测量和标记。

在锚孔布置时，还应考虑与周边结构的距离要求，以确保施工安全和结构稳定。

2. 预应力钢筋布置预应力钢筋的布置应根据设计要求确定。

在布置预应力钢筋时，需注意间距、直径和锚固长度等参数，以保证预应力锚索的承载能力和抗震能力。

3. 锚具安装安装锚具时，应根据设计要求和施工平面图，将锚具正确固定在混凝土构件内。

锚具的安装位置和角度应准确无误，以确保预应力锚索的正常工作状态。

4. 灌浆施工灌浆是预应力锚索施工过程中不可或缺的一步。

在灌浆施工时，应先查验锚孔的清洁度，再根据设计要求选择合适的灌浆设备和材料进行施工。

灌浆材料应均匀填充到锚孔中，并采取适当措施防止泄漏。

三、预应力锚固预应力锚固是预应力锚索施工的最后一步，决定了预应力锚索的正常工作状态和可靠性。

以下是常见的预应力锚固技术措施：1. 预压锚索在锚索固定前，需要进行预应力锚索的预压。

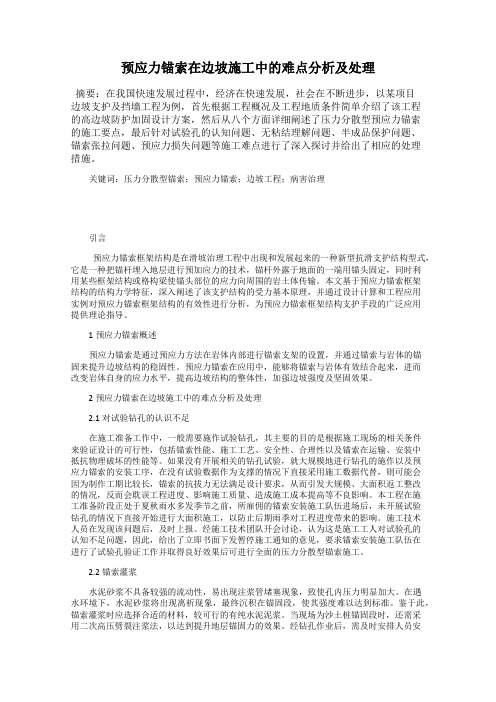

预应力锚索在边坡施工中的难点分析及处理摘要：在我国快速发展过程中，经济在快速发展，社会在不断进步，以某项目边坡支护及挡墙工程为例，首先根据工程概况及工程地质条件简单介绍了该工程的高边坡防护加固设计方案，然后从八个方面详细阐述了压力分散型预应力锚索的施工要点，最后针对试验孔的认知问题、无粘结理解问题、半成品保护问题、锚索张拉问题、预应力损失问题等施工难点进行了深入探讨并给出了相应的处理措施。

关键词：压力分散型锚索；预应力锚索；边坡工程；病害治理引言预应力锚索框架结构是在滑坡治理工程中出现和发展起来的一种新型抗滑支护结构型式，它是一种把锚杆埋入地层进行预加应力的技术，锚杆外露于地面的一端用锚头固定，同时利用某些框架结构或格构梁使锚头部位的应力向周围的岩土体传输。

本文基于预应力锚索框架结构的结构力学特征，深入阐述了该支护结构的受力基本原理，并通过设计计算和工程应用实例对预应力锚索框架结构的有效性进行分析，为预应力锚索框架结构支护手段的广泛应用提供理论指导。

1预应力锚索概述预应力锚索是通过预应力方法在岩体内部进行锚索支架的设置，并通过锚索与岩体的锚固来提升边坡结构的稳固性。

预应力锚索在应用中，能够将锚索与岩体有效结合起来，进而改变岩体自身的应力水平，提高边坡结构的整体性，加强边坡强度及坚固效果。

2预应力锚索在边坡施工中的难点分析及处理2.1对试验钻孔的认识不足在施工准备工作中，一般需要施作试验钻孔，其主要的目的是根据施工现场的相关条件来验证设计的可行性，包括锚索性能、施工工艺、安全性、合理性以及锚索在运输、安装中抵抗物理破坏的性能等。

如果没有开展相关的钻孔试验，就大规模地进行钻孔的施作以及预应力锚索的安装工序，在没有试验数据作为支撑的情况下直接采用施工数据代替，则可能会因为制作工期比较长，锚索的抗拔力无法满足设计要求，从而引发大规模、大面积返工整改的情况，反而会耽误工程进度、影响施工质量、造成施工成本提高等不良影响。

预应力锚索施工技术措施预应力锚索施工技术措施1、引言预应力锚索施工技术措施是在建造工程中常用的一种加固和支撑结构的方法。

本文将详细介绍预应力锚索施工的技术措施，包括设计与计算、材料和设备、施工工艺和质量控制等方面。

通过本文的指导，可以确保预应力锚索施工的安全性和施工质量。

2、设计与计算2.1 预应力锚索施工设计的基本原则在进行预应力锚索施工设计时，需要遵循一些基本原则，如合理设定预应力锚索的要求、确定合适的锚固长度和锚定方式等。

2.2 预应力锚索施工计算方法预应力锚索施工计算需要考虑锚索的受力特点和承载能力。

常用的计算方法有静力法和有限元法等。

3、材料和设备3.1 预应力锚索材料的选择预应力锚索所使用的材料要具备一定的力学性能和耐久性。

常用的材料有钢丝、钢板、预应力钢筋等。

3.2 预应力锚索设备的选择预应力锚索施工需要使用一些特殊的设备来完成，如预应力锚具、张拉设备、固化剂等。

在选择设备时需要考虑其质量和性能。

4、施工工艺4.1 预应力锚索施工工艺流程预应力锚索施工工艺包括锚固准备、张拉预应力锚索、锚固和固化等环节，每一个环节都需要按照规范进行施工。

4.2 各施工环节的详细措施在每一个施工环节中，都需要进行详细的措施和步骤，如在锚固准备中进行清理和处理、在张拉过程中进行预应力控制等。

5、质量控制5.1 施工方案的审核与审批在进行预应力锚索施工前，需要提交施工方案进行审核和审批。

审核内容包括施工工艺、材料与设备的选择和使用等。

5.2 施工过程中的质量控制在进行施工过程中，需要进行质量控制，包括施工记录的填写、检测数据的采集和分析等。

6、扩展内容1、本文档所涉及附件如下：（根据实际情况列出附件清单）- 锚固准备示意图- 张拉设备操作手册- 原材料质量检测报告2、本文档所涉及的法律名词及注释：（根据实际情况列出法律名词和相应的注释）- 预应力锚索：预先施加的拉应力的钢索或者钢筋，用于加固和支撑结构。

- 锚固：将预应力锚索固定在构件中，使其能够承受预应力力作用。

预应力锚索施工方案预应力锚索是指锚固在锚块或锚杆末端的预应力构件。

预应力锚索施工方案是指在工程施工过程中对预应力锚索进行安装、张拉及锚固的具体操作规程。

一、施工前准备1. 安全措施：明确作业区域，设置安全警示标志并配备专职安全员。

2. 材料准备：准备好预应力锚索、锚固管、锚固胀套、注浆材料等。

3. 工具准备：检查并清理预应力设备、工具箱，确保设备正常运转。

二、锚索安装1. 打孔定位：根据设计要求，对锚固部位进行准确定位并进行打孔。

2. 清理孔底：使用空气压缩机或抽风机清理孔底的碎石、灰尘等杂物。

3. 注浆：在孔底注入预先测定的注浆量。

4. 安装锚索：将锚索通过锚固管的孔口插入孔内，保证锚索的锚固长度符合要求。

5. 固定锚端：在锚索的锚端处使用螺栓或其它固定装置将锚索固定住。

三、锚索张拉1. 引张设备搭设：搭设引张设备，保证设备的稳定和牢固。

2. 引张锚固：根据设计要求，选择适当的引张力，将锚索逐渐张拉到位。

3. 引张检验：使用引张力检测仪器对锚索的张拉力进行检测，确保引张力符合设计要求。

4. 固定锚索：在锚索达到设计引张力后，及时固定锚索，并进行验收。

四、注浆1. 清洗孔口：使用空气压缩机或抽风机对孔口进行清洗，确保孔口干净。

2. 注浆准备：根据注浆方案进行注浆材料的调配和搅拌，确保注浆材料质量。

3. 注浆施工：将注浆材料灌入清洗后的孔口，注浆压力要符合设计要求。

4. 注浆固化：根据注浆材料的固化时间，等待一定时间使注浆材料固化。

5. 清理孔口：在注浆固化后，对孔口进行清洗，在固化混凝土表面上涂刷防腐剂。

五、施工验收1. 引张力测试：对已经固定的锚索进行引张力测试，测试结果符合设计要求。

2. 注浆质量验收：对注浆孔口进行质量验收，注浆灌入量符合设计要求。

以上为预应力锚索施工方案的基本步骤，具体操作时需要根据工程的实际情况进行微调和细化。

在施工过程中，必须严格按照设计要求和施工规范进行操作，确保预应力锚索的施工质量和安全。

预应力锚索施工技术措施引言预应力锚索作为建筑工程中常见的钢筋加固方式，应用广泛。

因此，预应力锚索施工技术措施的质量与施工效率直接影响着工程的安全和工期。

本文将从以下几个方面，介绍预应力锚索施工技术措施：•施工前准备工作•锚具的制作与安装•锚索的拉拔与表面处理施工前准备工作施工前准备工作是保障施工质量的基础，它包括：工程量测量在施工前应对工程量进行测量，并依据测量数据设计施工方案。

现场勘测对施工现场进行勘测，包括场地状况、加固对象的情况等方面。

施工方案设计依据工程量测量和现场勘测的数据，设计出适合该工程的施工方案。

在施工过程中，安全问题是必须重视的。

应根据工程实际情况，评估施工方案的安全性。

锚具的制作与安装锚具是预应力锚索施工中至关重要的部分。

它的制作与安装直接影响着锚索的施工质量和安全。

以下是锚具的制作与安装工作要点：锚具的制作锚具的制作需要根据施工方案开展，一般采用锌铝合金材料制作，制作规格应符合设计要求。

锚具的安装锚具的安装应符合以下几点要求：1.安装位置应符合施工方案的要求；2.安装时应注意锚具间距和安装方向；3.安装完成后，应进行质量检查。

锚索的拉拔与表面处理锚索的拉拔和表面处理是预应力锚索施工中的重要环节，关系到工程的安全和结构的稳定性。

锚索的拉拔应注意以下几点：1.制定拉拔方案，按照方案施工；2.在拉拔过程中，应注意锚具的变形和拉拔力的均匀分配；3.拉拔完成后，应进行钢丝绳的锁定和固定。

锚索的表面处理锚索表面的处理应注意以下几点：1.应使用去油、除锈等化学方法对表面进行处理；2.不得使用任何有损表面质量和钢丝绳强度的表面处理；3.表面处理完成后，应进行质量检查。

结论本文从施工前准备工作、锚具的制作与安装、锚索的拉拔与表面处理等方面介绍了预应力锚索施工技术措施。

在具体施工中，需根据工程实际情况对以上措施进行适当的调整与完善。

锚索支护存在问题及改进措施制定部门：某某单位时间：202X年X月X日封面页锚索支护存在问题及改进措施安全事关每个家庭的幸福，熟悉安全操作规程，掌握安全技术措施，制定安全计划方案，做好单位安全培训，加强安全知识学习及考试更是预防和杜绝安全事故的重要方式和手段。

您浏览的《锚索支护存在问题及改进措施》正文如下：锚索加固技术它有两个特点：（1）锚索的长度较大，能够锚入到深部比较坚固稳定的岩层中，并且能够施加相当数量级的预应力，是一种有效的主动支护方式；（2）锚索的施工比较灵活，可以和其它加固措施相结合，不缩小巷道断面，施工速度快，安全可靠，费用低。

1.锚索支护使用中存在问题（1）由于高强预应力锚索和全螺纹锚杆的延伸率的不同，致使迎头在施工完锚杆后，补强锚索支护，造成局部锚杆被压出，托盘松动，预紧力丧失，作为锚杆支护的效果较差。

而锚索成为主要支护，造成锚索的破坏。

（2）现场顶板锚索施工过程中，顶板多为倾斜方向，不平整，水平度较差，而锚索的安装方向多为铅直方向，造成锚索托梁安装方向与锚索的安装方向不一致，致使分解了锚索的承载力，并受剪切而破坏。

（3）l三径匹配l：使用的药卷为22335,钢绞线直径为15．24mm，过去习惯采用与锚杆钻孔匹配的Phi;28mm的钻头，造成眼孔径过大，致使药卷与孔壁之间粘接附着力降低。

（4）托梁的制作：现在使用的锚索托梁多使用工字钢，长度为lm，而锚索孔多为中间纵筋气焊切割，上下两面为钻孔，所以在实际使用过程中造成钻孔部位的弱面，强度降低；在施工过程中曾出现该位置断裂现象。

（5）使用左旋钢绞线，在大扭矩搅拌器具旋向为右旋的情况下，安装钢绞线时，不能破股旋进，从而导致树脂药卷搅拌不均匀。

使用右旋锚索钢绞线与钻机旋向相同，药卷是充分搅拌了，但其破股现象比较严重，造成整体性强度下降，降低了右旋锚索钢绞线的整体承载能力，致使出现已经安装的右旋锚索钢纹线断裂。

即使没有断裂的右旋锚索钢绞线，也已经出现了强度损失，处于断裂的边缘，对于巷道的支护是一个潜在的隐患。

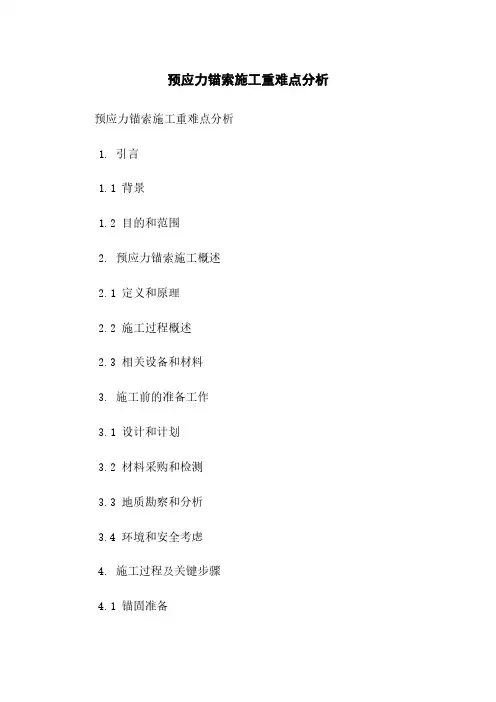

预应力锚索施工重难点分析预应力锚索施工重难点分析1. 引言1.1 背景1.2 目的和范围2. 预应力锚索施工概述2.1 定义和原理2.2 施工过程概述2.3 相关设备和材料3. 施工前的准备工作3.1 设计和计划3.2 材料采购和检测3.3 地质勘察和分析3.4 环境和安全考虑4. 施工过程及关键步骤4.1 锚固准备4.2 预应力锚索制作4.3 固定锚索4.4 荷载测试和调整5. 施工中可能遇到的问题和挑战5.1 锚固点选取5.2 材料质量控制5.3 设备操作难度5.4 施工环境限制5.5 安全风险6. 风险管理和质量控制6.1 施工方案和技术要求6.2 监测和评估6.3 应急预案7. 施工后的检测和验收7.1 质量检测7.2 合格标准和验收标准7.3 文件和报告整理8. 操作及维护手册8.1 操作规程和注意事项8.2 维护和保养建议9. 结论附件：1. 施工图纸和技术文件2. 设备和材料清单3. 监测数据和报告法律名词及注释：1. 预应力锚索：通过预先施加应力，将构件的压缩应力转化为拉力，增加构件的抗弯强度和承载能力。

2. 锚固点：预应力锚索的固定点，通常为混凝土或钢结构中的特定位置。

3. 荷载测试：对预应力锚索施加荷载，用于评估其性能和可靠性。

预应力锚索施工重难点分析1. 引言1.1 背景1.2 目的和范围2. 预应力锚索施工概述2.1 定义和原理2.2 施工过程概述2.3 相关设备和材料3. 施工前的准备工作3.1 设计和计划3.2 材料采购和检测3.3 地质勘察和分析3.4 环境和安全考虑4. 施工过程及关键步骤4.1 锚固准备4.2 预应力锚索制作4.3 固定锚索4.4 荷载测试和调整5. 施工中可能遇到的问题和挑战5.1 锚固点选取5.2 材料质量控制5.3 设备操作难度5.4 施工环境限制5.5 安全风险6. 风险管理和质量控制6.1 施工方案和技术要求6.2 监测和评估6.3 应急预案7. 施工后的检测和验收7.1 质量检测7.2 合格标准和验收标准7.3 文件和报告整理8. 操作及维护手册8.1 操作规程和注意事项8.2 维护和保养建议9. 结论附件：1. 施工图纸和技术文件2. 设备和材料清单3. 监测数据和报告法律名词及注释：1. 预应力锚索：预先施加应力，将构件的压缩应力转化为拉力，提高构件的抗弯强度和承载能力。

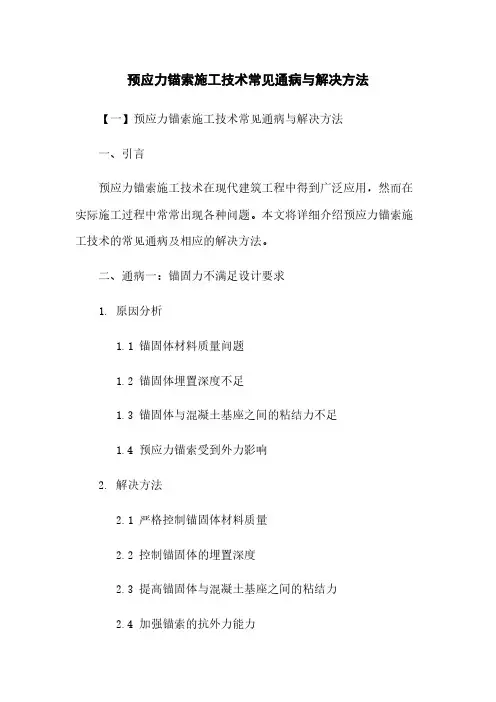

预应力锚索施工技术常见通病与解决方法【一】预应力锚索施工技术常见通病与解决方法一、引言预应力锚索施工技术在现代建筑工程中得到广泛应用，然而在实际施工过程中常常出现各种问题。

本文将详细介绍预应力锚索施工技术的常见通病及相应的解决方法。

二、通病一：锚固力不满足设计要求1. 原因分析1.1 锚固体材料质量问题1.2 锚固体埋置深度不足1.3 锚固体与混凝土基座之间的粘结力不足1.4 预应力锚索受到外力影响2. 解决方法2.1 严格控制锚固体材料质量2.2 控制锚固体的埋置深度2.3 提高锚固体与混凝土基座之间的粘结力2.4 加强锚索的抗外力能力三、通病二：应力集中问题1. 原因分析1.1 基础设计不合理1.2 锚固体几何形状不合理1.3 特殊荷载导致应力集中2. 解决方法2.1 优化基础设计，合理布置锚固体 2.2 调整锚固体的几何形状2.3 分散特殊荷载，避免应力集中四、通病三：锚具失效1. 原因分析1.1 材料老化导致强度下降1.2 弯曲变形过大1.3 疲劳破坏1.4 不当组装或安装2. 解决方法2.1 定期检测锚具材料，更换老化材料2.2 优化锚具结构，减小弯曲变形2.3 强化锚具的抗疲劳能力2.4 加强锚具组装与安装的质量控制五、通病四：防腐工艺不到位1. 原因分析1.1 防腐涂料选择不当1.2 涂料施工不规范2. 解决方法2.1 选择适用的防腐涂料2.2 严格按照涂料施工规范进行施工六、结论本文针对预应力锚索施工技术的常见通病，分析了其原因并提出了相应的解决方法。

只有合理解决这些问题，才能保证预应力锚索施工的质量和安全性。

【附：本文档涉及附件】1. 相关图片：包括预应力锚索施工过程中的关键环节和锚具的结构示意图。

2. 技术手册：详细介绍了预应力锚索施工技术的要点和操作步骤。

【附：法律名词及注释】1. 预应力锚索：预应力锚索是将预应力锚固在混凝土结构中所使用的一种施工技术。

2. 锚固体：锚固体是预应力锚索的一部分，用于固定预应力钢束或钢索。

预应力锚索施工方案一.工艺流程挖土至锚索标高-50OmmT放线一成孔-安放锚索杆体一一次注浆一二次注浆一锚索张拉锁定。

二.质量标准锚索孔径允许偏差：±5mm;锚索孔距允许偏差：±10Omm;锚索成孔倾角允许偏差：±3%;三、质量控制1放线：由现场测量放线人员按设计要求放线，并经专人检查后做好施工记录。

2、锚索成孔：成孔过程中注意控制水平方向竖直方向垂直度、锚索倾角，成孔后对孔深、孔径、倾角进行检查验收，做好施工记录及隐蔽工程检查记录。

3、锚索孔口堵水：在锚索孔出水量较大的位置，锚索孔成孔后,为防止地下水经孔口外溢影响施工，待套管取出后，在孔中插入一根2米长导流管，孔外预留550~60Cm进行导流，同时采用速凝水泥对管四周进行封闭,等到4小时二次注浆完成后将导流管端部弯折并将孔口封闭。

4、杆体制作(1)杆体必须在平坦无泥的地面加工,每根绞线误差小于50mm;(2)锚固段每隔2.0米设隔离架一个，用火烧丝绑扎牢固；(3)自由段套入塑料管保护，两端应包裹严密，不得漏入水泥浆；(4)杆体加工检查合格完后，方可下放。

并码放整齐，标识清楚；(5)杆体搬运途中,需配置适当人力，防止沾污泥水；(6)杆体放入孔内后,外露张拉长度2.0m(以桩外皮为准)；5、锚索安置：钢绞线用铁丝均匀捆于骨架周围，二次注浆管固定于定位骨架中心。

将制作好的杆体及二次注浆管缓慢放入锚索孔内。

6、锚索一次注浆：水泥采用P.042.5普通硅酸盐水泥，水灰比0.50,清孔完后用BW-150高压泵进行一次注浆，将一次注浆管插至孔底,以慢速连续速度注浆,直至钻孔内的水及杂质被置换出孔口，孔口流出水泥浓浆为止。

待杆体置放后,随即将一次注浆管拔出。

7、二次高压注浆：一次注浆完成4.0~6.0h后，用速凝水泥将孔口封堵密实,进行二次高压注浆，注浆压力保持1.0~2.0MPa,一次和二次注浆水泥用量总和不得低于95kg∕m o8、锚索验收及张拉锁定本工程锚索验收根据规范规定验收数量不小于锚索总数的5%β预埋件、腰梁安装完毕和锚固体强度达14MPa时对锚索进行张拉、锁定。

水电站预应力锚索施工技术措施一、施工布置<1> 施工供风主供风站位于九号洞出口边坡平台.<2> 施工用水由业主提供的供水管道<3> 施工用电施工电源由业主布置得主电源线引至主锚索工作面, 建立一座配电房。

<4> 砂石料供应采用由业主统供料场砂石料.<5> 砼及水泥浆的供应在作业面附近布置2台0.35m3/min的移动式搅拌机以及2台ZLB-3型注浆机.<6> 锚索加工场地在马道上选择靠近作业面空阔地上作为锚索加工场地,加工场地浇筑砼底板.二、预应力锚索施工边坡预应力锚索为150T-300T级,深度35m-55m/根,其基本施工程序如下1.材料a、预应力锚索使用的钢绞线φj15.24㎜符合<<SL46—94>>的规定, 运输中防止磨损, 其性能参数必须符合<<预应力混凝土用钢绞线>>的规定, 同时对运达工地的每批钢绞线作100％的外观检查和10％的抽样拉力试验, 抽样结果和出厂产品质量证书、标志、说明书等报监理工程师批准后使用。

b、预应力锚索的锚具必须有厂家产品合格证书, 并且应符合国家关于钢材质量的规定c、采用业主提供的水泥标号不低于425#的新鲜普通硅酸盐水泥, 水泥质量应符合<<硅酸盐水泥、普通硅酸盐水泥>>(GB175—1999)的规定。

过期、变质水泥不得使用。

d、水、砂的质量必须满足<<水工混凝土施工规范>>(SDJ207—1999)有关条款的规定。

2.造孔在锚索区采用5㎝钢管搭设双排脚手架,钢管间排距为5㎝x5㎝,脚手架底脚钢管及横向钢管与山体通过φ25锚杆可靠连接,锚杆入岩深度1m,外露0.5m,间排为3mx3m,梅花形布置,锚杆与脚手架焊牢。

在钻孔位置铺设木板,作为钻机及人员操作平台, 木板与脚手架用8号铅丝可靠绑扎连接, 木板在脚手架上不得滑动。
