火灾自动报警系统设计规范解读一、4.3消火栓系统的联动控制设计：4.3.1联动控制方式，应由消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号,直接控制启动消火栓泵，联动控制不应受消防联动控制器处于自动或手动状态影响。
当设置消火栓按钮时，消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号，由消防联动控制器联动控制消火栓泵的启动。
4.3.2手动控制方式，应将消火栓泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,并应直接手动控制消火栓泵的启动、停止。
4.3.3消火栓泵的动作信号应反馈至消防联动控制器。
解读：消防水泵启动条件：1,消火栓出水干管需设置低压压力开关。
2,高位水箱需设置流量开关。
3,报警阀压力开关。
（干式消火栓系统应设报警阀压力开关）。
4,消火栓按钮报警信号与其他探测器联动触发消火栓泵启动。
5,火灾报警系统手动控制盘（多线盘）必须能控制消防泵启停。
施工误区:1,工程中在出水干管设置电接点压力表（低压压力开关）作为超压泄水电动阀的触发信号的同时，应设置低压压力开关压力低于设定值时启动消防泵。
2,应设置流量开关。
3,联动程序应该是消火栓按钮和报警探测器联动启动消火栓泵。
探测器报警（包括多个探测器报警）消火栓按钮单独报警不应启动消火栓泵。
4,当建筑物内无火灾自动报警系统而设置消火栓按钮时，消火栓按钮用导线直接引至消防泵控制箱（柜），启动消防泵。
二、4.5防烟排烟系统的联动控制设计4.5.1防烟系统的联动控制方式应符合下列规定：1应由加压送风口所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号,作为送风口开启和加压送风机启动的联动触发信号,并应由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动。
2应由同一防烟分区内且位于电动挡烟垂壁附近的两只独立的感烟火灾探测器的报警信号，作为电动挡烟垂壁降落地联动触发信号，并应由消防联动控制器联动控制电动挡烟垂壁的降落。

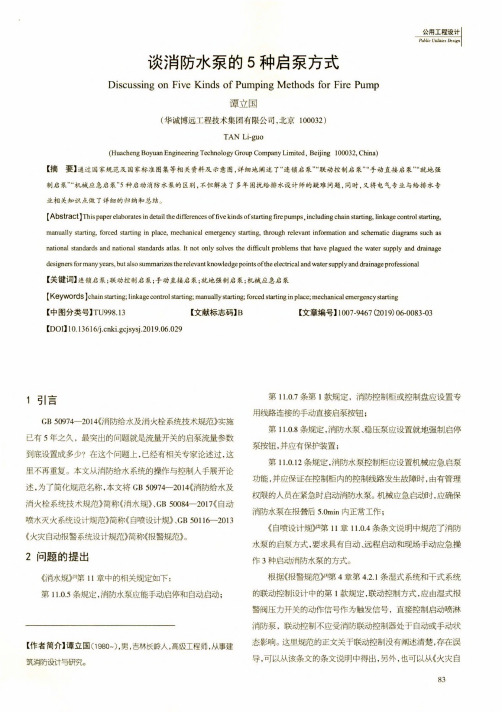

公用工程设计Public Utilities Design 谈消防水泵的5种启泵方式Discussing on Five Kinds of Pumping Methods for Fire Pump谭立国(华诚博远工程技术集团有限公司，北京100032)TAN Li-guo(Huacheng Boyuan Engineering Technology Group Company Limited,Beijing100032,China)【摘要】通过国家规范及国家标准图集等相关资料及示意图，详细地阐述了“连锁启泵”“联动控制启泵”“手动直接启泵”“就地强制启泵”“机械应急启泵”5种启动消防水泵的区别，不但解决了多年困扰给排水设计师的疑难问题，同时，又将电气专业与给排水专业相关知识点做了详细的归纳和总结。
[Abstract]This paper elaborates in detail the differences of five kinds of s tarting fire pumps,including chain starting,linkage control starting, manually starting,forced starting in place,mechanical emergency starting,through relevant information and schematic diagrams such as national standards and national standards atlas.It not only solves the difficult problems that have plagued the water supply and drainage designers for many years,but also summarizes the relevant knowledge points of t he electrical and water supply and drainage professional【关键词】连锁启泵;联动控制启泵;手动直接启泵；就地强制启泵;机械应急启泵[Keywords]chain starting;linkage control starting;manually starting;forced starting in place;mechanical emergency starting【中图分类号】TU998.13【文献标志码】B【文章编号】1007-9467(2019)06-0083-03[DOI]10.13616/ki.gcjsysj.2019.06.0291引言GB50974-2014（消防给水及消火栓系统技术规范》实施已有5年之久，最突出的问题就是流量开关的启泵流量参数到底设置成多少？在这个问题上，已经有相关专家论述过，这里不再重复。

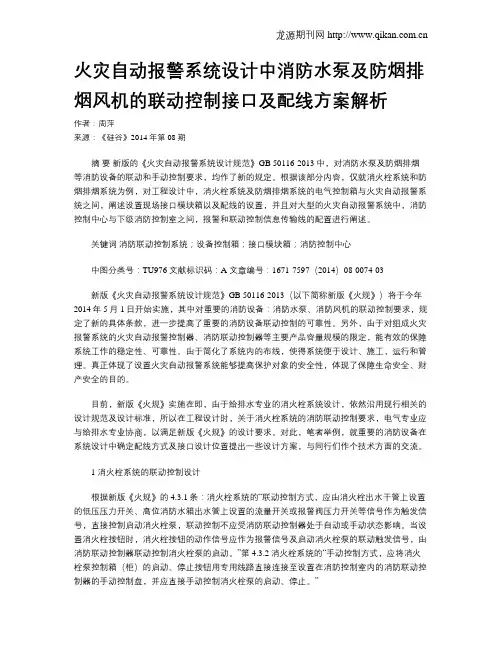

火灾自动报警系统设计中消防水泵及防烟排烟风机的联动控制接口及配线方案解析作者：周萍来源：《硅谷》2014年第08期摘要新版的《火灾自动报警系统设计规范》GB 50116-2013中，对消防水泵及防烟排烟等消防设备的联动和手动控制要求，均作了新的规定。
根据该部分内容，仅就消火栓系统和防烟排烟系统为例，对工程设计中，消火栓系统及防烟排烟系统的电气控制箱与火灾自动报警系统之间，阐述设置现场接口模块箱以及配线的设置，并且对大型的火灾自动报警系统中，消防控制中心与下级消防控制室之间，报警和联动控制信息传输线的配置进行阐述。
关键词消防联动控制系统；设备控制箱；接口模块箱；消防控制中心中图分类号：TU976 文献标识码：A 文章编号：1671-7597（2014）08-0074-03新版《火灾自动报警系统设计规范》GB 50116-2013（以下简称新版《火规》）将于今年2014年5月1日开始实施，其中对重要的消防设备：消防水泵、消防风机的联动控制要求，规定了新的具体条款，进一步提高了重要的消防设备联动控制的可靠性。
另外，由于对组成火灾报警系统的火灾自动报警控制器、消防联动控制器等主要产品容量规模的限定，能有效的保障系统工作的稳定性、可靠性。
由于简化了系统内的布线，使得系统便于设计、施工，运行和管理。
真正体现了设置火灾自动报警系统能够提高保护对象的安全性，体现了保障生命安全、财产安全的目的。
目前，新版《火规》实施在即，由于给排水专业的消火栓系统设计，依然沿用现行相关的设计规范及设计标准，所以在工程设计时，关于消火栓系统的消防联动控制要求，电气专业应与给排水专业协商，以满足新版《火规》的设计要求。
对此，笔者举例，就重要的消防设备在系统设计中确定配线方式及接口设计位置提出一些设计方案，与同行们作个技术方面的交流。
1 消火栓系统的联动控制设计根据新版《火规》的4.3.1条：消火栓系统的“联动控制方式，应由消火栓出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号，直接控制启动消火栓泵，联动控制不应受消防联动控制器处于自动或手动状态影响。
消防水泵的联动控制设计——解读《〈火灾自动报警系统设计规范〉图示》消防水泵的联动控制是指多台水泵在火灾发生时自动启动并联动工作，确保消防设施正常运行，有效地灭火。
《火灾自动报警系统设计规范》提供了消防水泵联动控制的图示，以下将对其进行解读。
图示中，消防水泵主要涉及三台水泵：一台备用水泵和两台工作水泵。
其中，备用水泵主要用于备用，一旦工作水泵出现故障或工作负载过大，备用水泵立即启动。
两台工作水泵的启动方式分别为：水泵A和水泵B的启动由火灾自动报警控制器接收到的信号启动；文结束水泵C的启动由水泵A和水泵B工作压力控制开关启动。
值得注意的是，水泵A和水泵B需要实现火灾现场联动控制。
在火灾发生时，火灾自动报警控制器将启动火灾调压器，将调压器输出的火灾调节压力信号传递给水泵A和水泵B，从而启动两台水泵。
当两台水泵启动后，由火灾自动报警控制器检测火灾探测器的信号，并计算出火灾场所的水泵组合数量。
如果火灾场所的水泵组合数量等于或小于两台工作水泵的总数量，则水泵A和水泵B还可以继续工作，并保持联动状态。
如果火灾场所的水泵组合数量超过两台工作水泵的总数量，则水泵C也会启动。
水泵C的启动通过水泵A和水泵B的工作压力控制开关来实现。
此外，图示中的管道系统还包括了压力调节装置、压力容器和压力传感器。
在火灾发生时，压力传感器可以实时检测水泵的工作压力，并将信号传递给火灾自动报警控制器。
控制器则根据这些信号调节调压器的输出压力，使其保持在一定范围内。
同时，压力容器可以保持水泵系统的稳定并且防止水峰压力的高频率震动。
综合来说，消防水泵的联动控制在火灾现场起到至关重要的作用。
通过图示的设备和工作流程，我们可以清楚地了解水泵系统的联动控制机制，并对防火和消防运作的安全性和操作流程有更深入的理解。
消防水泵的联动控制设计是消防系统中非常重要的一环。
在火灾发生时，消防水泵是消防系统中最重要的设备之一。
确保消防水泵的正常运行并联动工作，对于消防工作有着至关重要的作用。
近期出版的新标准：14X505-1 《火灾自动报警系统设计规范》图示58.0013J815 《住宅设计规范》图示47.0013J602-3 不锈钢门窗48.0014J206 种植屋面建筑构造58.0014CJ49 混凝土榫卯空心砌块建筑构造—太极金圆墙体系列材料28.00SG905-1~2 房屋建筑工程施工工艺图解模板工程（2014年合订本）58.00 14CJ51 JY硬泡聚氨酯复合板外墙外保温建筑构造26.0013S409 建筑生活排水柔性接口铸铁管道与钢塑复合管道安装48.0013G440 大跨度预应力空心板（跨度4.2m~18.0m）49.00GB/T50353-2013 建筑工程建筑面积计算规范12.00GB50030-2013 氧气站设计规范19.00GB50157-2013 地铁设计规范100.00GB/T50841-2013 建设工程分类标准20.00GB/T50939-2013 急救中心建筑设计规范12.00GB50897-2013 装饰石材工厂设计规范24.00GB50333-2013医院洁净手术部建筑技术规范24.00JGJ/T320-2014 住房公积金基础数据标准J1758-2014 14.00GB/T50908-2013 绿色办公建筑评价标准27.00GB50325-2010 民用建筑工程室内环境污染控制规范（2013年版）18.00 GB50300-2013 建筑工程施工质量验收统一标准10.00GB/T50905-2014 建筑工程绿色施工规范10.00GB50925-2013 城市对外交通规划规范12.00CJJ/T189-2014 镇（乡）村仓储用地规划规范J1734-2014 10.00CJJ/T199-2013 城市规划数据标准J1655-2013 30.00GB50924-2014 砌体结构工程施工规范16.00GB50367-2013混凝土结构加固设计规范43.00JGJ/T325-2014 预应力高强钢丝绳加固混凝土结构技术规程J1744-2014 12.00 JGJ311-2013 建筑深基坑工程施工安全技术规范J1650-2013 18.00JGJ114-2014 钢筋焊接网混凝土结构技术规程J1739-2014 17.00CJJ142-2014 建筑屋面雨水排水系统技术规程J1757-2014 15.00GB50014-2006 室外排水设计规范（2014年版）46.00CJJ/T209-2013 塑料排水检查井应用技术规程J1703-2013 16.00GB50913-2013 医药工艺用水系统设计规范18.00JGJ/T316-2013 单层防水卷材屋面工程技术规程J1671-2013 14.00GB/T50947-2014 建筑日照计算参数标准10.00JGJ/T307-2013 城市照明节能评价标准J1652-2013 10.00JGJ/T323-2014 自保温混凝土复合砌块墙体应用技术规程J1738-2014 11.00 JGJ286-2013 城市居住区热环境设计标准J1644-2013 19.00JGJ/T309-2013 建筑通风效果测试与评价标准J1638-2013 10.00GB/T50935-2013 煤矿瓦斯抽采工程设计文件编制标准12.00GB50199-2013 水利水电工程结构可靠性设计统一标准24.00GB/T50886-2013 林产工业工程术语标准12.00GB/T50927-2013 大中型水电工程建设风险管理规范21.00GB50946-2013 煤矿设备安装工程质量验收规范49.00GB50911-2013城市轨道交通工程监测技术规范30.00GB50952-2013 农村民居雷电防护工程技术规范12.00JGJ/T322-2013 混凝土中氯离子含量检测技术规程J1702-2013 10.00CJJ95-2013 城镇燃气埋地钢质管道腐蚀控制技术规程J273-2013 10.00CJJ/T210-2014 城镇排水管道非开挖修复更新工程技术规程J1735-2014 16.00 JGJ/T275-2013 密肋复合板结构技术规程J1701-2013 20.00JGJ319-2013 低温辐射电热膜供暖系统应用技术规程J1670-2013 10.00。
近期出版的新标准：14X505-1 《火灾自动报警系统设计规范》图示13J815 《住宅设计规范》图示13J602-3 不锈钢门窗14J206 种植屋面建筑构造14CJ49 混凝土榫卯空心砌块建筑构造—太极金圆墙体系列材料SG905-1~2 房屋建筑工程施工工艺图解模板工程（2014年合订本）14CJ51 JY硬泡聚氨酯复合板外墙外保温建筑构造13S409 建筑生活排水柔性接口铸铁管道与钢塑复合管道安装13G440 大跨度预应力空心板（跨度4.2m~18.0m）GB/T50353-2013 建筑工程建筑面积计算规范GB50030-2013 氧气站设计规范GB50157-2013 地铁设计规范GB/T50841-2013 建设工程分类标准GB/T50939-2013 急救中心建筑设计规范GB50897-2013 装饰石材工厂设计规范GB50333-2013 医院洁净手术部建筑技术规范JGJ/T320-2014 住房公积金基础数据标准 J1758-2014GB/T50908-2013 绿色办公建筑评价标准GB50325-2010 民用建筑工程室内环境污染控制规范（2013年版）GB50300-2013 建筑工程施工质量验收统一标准GB/T50905-2014 建筑工程绿色施工规范GB50925-2013 城市对外交通规划规范CJJ/T189-2014 镇（乡）村仓储用地规划规范J1734-2014CJJ/T199-2013 城市规划数据标准J1655-2013GB50924-2014 砌体结构工程施工规范GB50367-2013 混凝土结构加固设计规范JGJ/T325-2014 预应力高强钢丝绳加固混凝土结构技术规程 J1744-2014 JGJ311-2013 建筑深基坑工程施工安全技术规范 J1650-2013JGJ114-2014 钢筋焊接网混凝土结构技术规程 J1739-2014CJJ142-2014 建筑屋面雨水排水系统技术规程 J1757-2014GB50014-2006 室外排水设计规范（2014年版）CJJ/T209-2013 塑料排水检查井应用技术规程 J1703-2013GB50913-2013 医药工艺用水系统设计规范JGJ/T316-2013 单层防水卷材屋面工程技术规程 J1671-2013GB/T50947-2014 建筑日照计算参数标准JGJ/T307-2013 城市照明节能评价标准 J1652-2013JGJ/T323-2014 自保温混凝土复合砌块墙体应用技术规程 J1738-2014 JGJ286-2013 城市居住区热环境设计标准 J1644-2013JGJ/T309-2013 建筑通风效果测试与评价标准 J1638-2013GB/T50935-2013 煤矿瓦斯抽采工程设计文件编制标准GB50199-2013 水利水电工程结构可靠性设计统一标准GB/T50886-2013 林产工业工程术语标准GB/T50927-2013 大中型水电工程建设风险管理规范GB50946-2013 煤矿设备安装工程质量验收规范GB50911-2013 城市轨道交通工程监测技术规范GB50952-2013 农村民居雷电防护工程技术规范JGJ/T322-2013 混凝土中氯离子含量检测技术规程 J1702-2013CJJ95-2013 城镇燃气埋地钢质管道腐蚀控制技术规程 J273-2013CJJ/T210-2014 城镇排水管道非开挖修复更新工程技术规程 J1735-2014 JGJ/T275-2013 密肋复合板结构技术规程 J1701-2013JGJ319-2013 低温辐射电热膜供暖系统应用技术规程 J1670-2013GB50890-2013 饰面人造板工程设计规范JGJ/T318-2014 石灰石粉在混凝土中应用技术规程 J1737-2014 CECS360：2013 村镇传统住宅设计规范CECS364：2014 建筑燃气安全应用技术导则GB50917-2013 钢-混凝土组合桥梁设计规范GB50918-2013 城镇建设智能卡系统工程技术规范CJJ/T103-2013 城市地理空间框架数据标准 J367-2013GB50423-2013 油气输送管道穿越工程设计规范GB/T50958-2013 核电厂常规岛设计规范GB50959-2013 有色金属工程结构荷载规范CJJ/T216-2014 燃气热泵空调系统工程技术规程 J1756-2014 GB/T50902-2013 医药工程基本术语标准GB/T50948-2013 体育场建筑声学技术规范GB50053-2013 20kv及以下变电所设计规范。
14X505-1火灾自动报警系统设计规范图示目录编制说明图形及文字符号火灾自动报警系统框图（现行）火灾自动报警系统框图（目标）火灾报警控制器和消防联动控制器总线短路隔离器的设置（树形结构）总线短路隔离器的设置（环形结构）系统跨越避难层时的设计火灾自动报警系统形式的选择区域报警系统集中报警系统框图集中报警系统示例控制中心报警系统框图消防控制室布置图火灾自动报警系统主要联动信号主要连锁触发和连锁控制信号湿式自动喷水灭火系统联动控制图示湿式消火栓系统联动控制图示气体灭火系统联动控制图示防排烟系统联动控制图示防火门监控系统图示单开防火门监控系统安装图示双开防火门监控系统安装图示消防应急广播系统联动控制图示消防应急照明和疏散指示照明系统联动控制图示备用照明系统区域火灾报警控制器的设置房间被分隔时点型探测器的设置电梯机房火灾探测器的设置火焰探测器和图像型火灾探测器的设置线型光束感烟火灾探测器的设置线型感温火灾探测器的设置管路采样式吸气感烟火灾探测器的设置感烟火灾探测器在隔栅吊顶场所的设置区域显示器(火灾显示盘)的设置火灾警报器的设置消防专用电话系统电动开门器的手动控制按钮住宅建筑火灾自动报警系统A类系统示意图B类和C类系统示意图D类系统示意图独立式火灾探测报警器组成系统示意图可燃气体探测器在橱柜中安装示意图C类系统中火灾警报器的设置A类系统中火灾警报器及消防应急广播的设置可燃气体探测器安装位置示意图电气火灾监控系统示意图火灾自动报警系统供电电源布线道路隧道火灾自动报警系统示意图外浮顶油罐火灾自动报警系统示意图道路隧道及外浮顶油罐探测器系统图电缆隧道火灾自动报警系统示意图线型感温火灾探测器应用图示线型光束感烟火灾探测器安装于高度大于12m的空间场所示意图吸气式感烟火灾探测器安装于高度大于12m的空间场所示意图电气火灾监控系统用于保护高度大于12m空间场所的电气线路示意图相关技术资料防火门监控系统设备选型消防应急照明和疏散指示系统示例消防应急照明和疏散指示系统设备选型缆式线型感温火灾探测器转换盒、终端盒连接图及设备选型住宅建筑火灾自动报警系统示例住宅建筑火灾自动报警系统选型电气火灾监控探测器选型剩余电流互感器选型消防设备电源监控系统图消防设备电源监控系统传感器接线图消防设备电源监控系统设备选型。

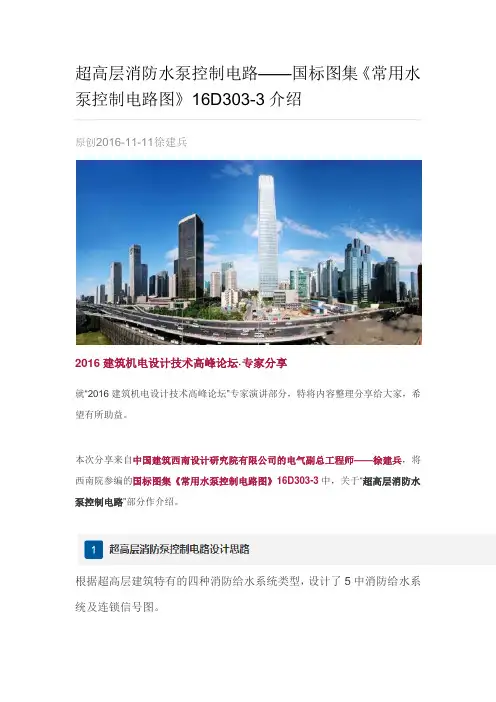

超高层消防水泵控制电路——国标图集《常用水泵控制电路图》16D303-3介绍原创2016-11-11徐建兵2016建筑机电设计技术高峰论坛·专家分享就“2016建筑机电设计技术高峰论坛”专家演讲部分，特将内容整理分享给大家，希望有所助益。
本次分享来自中国建筑西南设计研究院有限公司的电气副总工程师——徐建兵，将西南院参编的国标图集《常用水泵控制电路图》16D303-3中，关于“超高层消防水泵控制电路”部分作介绍。
根据超高层建筑特有的四种消防给水系统类型，设计了5中消防给水系统及连锁信号图。
消防水泵转输水箱串联给水系统示例：形象地表达消防给水系统的系统构成，消防水箱、水池、转输水箱、消防水泵、消防转输水泵所处的位置；表达消防泵控制柜、连锁信号（压力开关、流量开关）设置位置和连锁控制线的连接状况。
本图最重要的功能即是：包括了一个指导设计师正确选用控制电路的信息——控制电路图索引。
设计者可以根据给排水专业设计的消防给水系统类型，在类似上述消防给水系统中，按照消防水泵、消防转输水泵所处的位置及图中所附的控制电路图图号，选择相应的控制电路。
一、启泵流程包括连锁控制和联动控制流程，对消防设备同时实施控制。
二、联动触发信号：1.消火栓按钮与探测器或手动报警按钮报警；2.消防泵的运行信号；3.转输水泵的运行信号。
连锁触发信号：1.压力开关；2.流量开关；3.消防泵、转输泵运行信号。
根据《火灾自动报警系统设计规范》GB 50116-2013，根据国标图示14X505-1联动控制包括3种控制。
连锁触发信号：压力开关、流量开关、湿式报警阀压力开关、水位信号、需要连锁控制的相关消防泵的启动、运行信号。
联动触发信号：两个独立报警触发装置报警信号“与”逻辑组合。
每台消防设备对应3个DC 24V中间继电器，均设于消防设备控制箱内。
避免现场消防工程公司乱拉乱接线。
点划线内的按钮设于消防手动盘；返回信号为无源触点；两用一备转输泵需要增加一个总线模块，确保两台转输工作泵与消火栓、喷淋系统的对应关系。

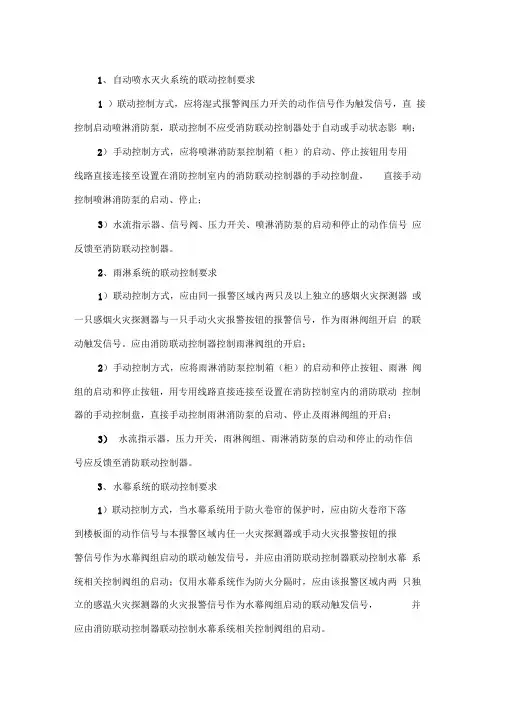

1、自动喷水灭火系统的联动控制要求1 ）联动控制方式，应将湿式报警阀压力开关的动作信号作为触发信号，直接控制启动喷淋消防泵，联动控制不应受消防联动控制器处于自动或手动状态影响；2）手动控制方式，应将喷淋消防泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制喷淋消防泵的启动、停止；3）水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。
2、雨淋系统的联动控制要求1）联动控制方式，应由同一报警区域内两只及以上独立的感烟火灾探测器或一只感烟火灾探测器与一只手动火灾报警按钮的报警信号，作为雨淋阀组开启的联动触发信号。
应由消防联动控制器控制雨淋阀组的开启；2）手动控制方式，应将雨淋消防泵控制箱（柜）的启动和停止按钮、雨淋阀组的启动和停止按钮，用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制雨淋消防泵的启动、停止及雨淋阀组的开启；3）水流指示器，压力开关，雨淋阀组、雨淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。
3、水幕系统的联动控制要求1）联动控制方式，当水幕系统用于防火卷帘的保护时，应由防火卷帘下落到楼板面的动作信号与本报警区域内任一火灾探测器或手动火灾报警按钮的报警信号作为水幕阀组启动的联动触发信号，并应由消防联动控制器联动控制水幕系统相关控制阀组的启动；仅用水幕系统作为防火分隔时，应由该报警区域内两只独立的感温火灾探测器的火灾报警信号作为水幕阀组启动的联动触发信号，并应由消防联动控制器联动控制水幕系统相关控制阀组的启动。
2）手动控制方式，应将水幕系统相关控制阀组和消防泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制消防泵的启动、停止及水幕系统相关控制阀组的开启；3 ）压力开关、水幕系统相关控制阀组和消防泵的启动、停止的动作信号，应反馈至消防联动控制器。

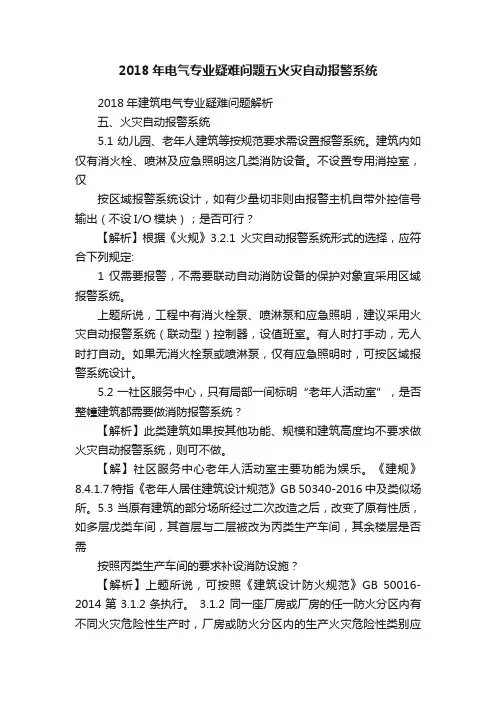

2018年电气专业疑难问题五火灾自动报警系统2018年建筑电气专业疑难问题解析五、火灾自动报警系统5.1 幼儿园、老年人建筑等按规范要求需设置报警系统。
建筑内如仅有消火栓、喷淋及应急照明这几类消防设备。
不设置专用消控室，仅按区域报警系统设计，如有少量切非则由报警主机自带外控信号输出（不设I/O模块）；是否可行？【解析】根据《火规》3.2.1 火灾自动报警系统形式的选择，应符合下列规定:1 仅需要报警，不需要联动自动消防设备的保护对象宜采用区域报警系统。
上题所说，工程中有消火栓泵、喷淋泵和应急照明，建议采用火灾自动报警系统（联动型）控制器，设值班室。
有人时打手动，无人时打自动。
如果无消火栓泵或喷淋泵，仅有应急照明时，可按区域报警系统设计。
5.2 一社区服务中心，只有局部一间标明“老年人活动室”，是否整幢建筑都需要做消防报警系统？【解析】此类建筑如果按其他功能、规模和建筑高度均不要求做火灾自动报警系统，则可不做。
【解】社区服务中心老年人活动室主要功能为娱乐。
《建规》8.4.1.7特指《老年人居住建筑设计规范》GB 50340-2016 中及类似场所。
5.3 当原有建筑的部分场所经过二次改造之后，改变了原有性质，如多层戊类车间，其首层与二层被改为丙类生产车间，其余楼层是否需按照丙类生产车间的要求补设消防设施？【解析】上题所说，可按照《建筑设计防火规范》GB 50016-2014第3.1.2条执行。
3.1.2 同一座厂房或厂房的任一防火分区内有不同火灾危险性生产时，厂房或防火分区内的生产火灾危险性类别应按火灾危险性较大的部分确定；当生产过程中使用或产生易燃、可燃物的量较少，不足以构成爆炸或火灾危险时，可按实际情况确定；当符合下述条件之一时，可按火灾危险性较小的部分确定：1 火灾危险性较大的生产部分占本层或本防火分区建筑面积的比例小于5%或丁、戊类厂房内的油漆工段小于10%，且发生火灾事故时不足以蔓延至其他部位或火灾危险性较大的生产部分采取了有效的防火措施；2 丁、戊类厂房内的油漆工段，当采用封闭喷漆工艺，封闭喷漆空间内保持负压、油漆工段设置可燃气体探测报警系统或自动抑爆系统，且油漆工段占所在防火分区建筑面积的比例不大于20%。
Design of Fire Pump Linkage Control—Interpretation of Graphical Representation of“Code for Design of Automatic Fire Alarm System ”WANG Hao （China Institute of Building Standard Design &Research ，Beijing 100048，China ）汪浩（中国建筑标准设计研究院有限公司，北京市100048）消防水泵的联动控制设计———解读《〈火灾自动报警系统设计规范〉图示》Abstract ：The paper gives an introduction to partial contents related to linkage control in the national building standard disign 14X505-1Graphical Representation of“Code for Design of AutomaticFire Alarm System ”，with the linkage control of the automatic wet pipe sprinkler system and the wet fire hydrant system as examples.Keywords ：automaticfirealarmsystem ；automatic sprinkler system ；hydrant system ；catenation control ；linkage control ；catenate pump start ；pump startup by linkage control ；direct pump start摘要：以湿式自动喷水灭火系统和湿式消火栓系统的联动控制为例，介绍国家建筑标准设计14X505-1《〈火灾自动报警系统设计规范〉图示》中关于联动控制的部分内容。
关键词：火灾自动报警系统；自动喷水灭火系统；消火栓系统；连锁控制；联动控制；连锁启泵；联动控制启泵；直接启泵中图分类号：TU892文献标识码：A0引言GB 50116-2013《火灾自动报警系统设计规范》（以下简称《规范》）的此次修订，内容变化很大。
其中第4章消防联动控制设计中，对消防联动控制提出了更为细致的要求，使规范更具可操作性。
由于此部分中有较多新的内容，因此在编制14X505-1《〈火灾自动报警系统设计规范〉图示》（以下简称《图示》）的过程中，我们重点对这些新内容进行了解析，以帮助设计人员正确理解规范要求，保证设计质量。
1《图示》中消防联动控制部分的主要内容《图示》中，消防联动控制部分主要包括自动喷水灭火系统的联动控制设计、消火栓系统的联动控制设计、气体灭火系统的联动控制设计、电动防火门的联动控制设计、消防应急广播系统的联动控制设计等。
联动控制的图示以系统图为主，部分系统配有控制电路图和施工示意图。
本文介绍其中湿式自动喷水灭火系统和湿式消火栓系统的联动控制设计。
2湿式自动喷水灭火系统和湿式消火栓系统的联动控制内容解析2.1连锁控制与联动控制《规范》第4.1.6条为强制性条文，规定需要火灾自动报警系统联动控制的消防设备，其联动触发信号应采用两个独立的报警触发装置报警信号的“与”逻辑组合。
但第4.2.1条第1款又规定湿式和干式系统的联动控制，应由湿式报警阀压力开关的动作信号作为触发信号，直接控制启动喷淋消防泵。
4.2.1条与4.1.6条看似矛盾，但事实并非如此。
《图示》中提示，《规范》第4.1.6条规定的前提条件，是“需作者信息汪浩，男，中国建筑标准设计研究院有限公司，工程师。
消防水泵的联动控制设计———解读《〈火灾自动报警系统设计规范〉图示》（汪浩）Sep.2014Vol.33No.9誖BUILDINGELECTRICITY２０１４年第期９图1湿式自动喷水灭火系统启泵流程图Fig.1Flow chart for pump startup of wet automatic sprinkler system要火灾自动报警系统”联动控制的设备，而湿式和干式系统中压力开关直接启泵、消火栓系统中压力开关和流量开关直接启泵等联动控制，是这些消防系统自身完成的，此类控制不需要火灾自动报警系统参与，因此不适用《规范》第4.1.6条的规定。
为了避免混淆，《图示》中参照GB 50084-2001《自动喷水灭火系统设计规范》（2005年版）第11.0.1条的规定，将此类控制称为连锁控制，与联动控制进行区分。
下文将通过湿式自动喷水灭火系统的控制，进一步说明连锁控制和联动控制的具体作用。
2.2湿式自动喷水灭火系统的连锁控制和联动控制《图示》按照《规范》的要求，列出了湿式自动喷水灭火系统的3种远程启泵方式：①压力开关直接连锁启泵；②消防联动控制器联动控制启泵；③手动控制盘直接启泵（标号与电路图中的标号对应）。
其中联动控制启泵方式是作为压力开关直接连锁启泵方式的后备，但联动控制并不是只在连锁控制失效时才会执行，而是只要联动触发信号的“与”逻辑判断为真，消防联动控制器便会给出联动控制信号。
事实上，压力开关在发出连锁控制信号的同时，其动作信号会作为联动触发信号之一，由压力开关的第二副触点通过输入模块反馈给消防联动控制器。
参与逻辑判断的另一个触发信号，是该报警阀防护区域内任一火灾探测器或手动报警按钮的报警信号。
由于压力开关在自动喷水灭火系统中闭式喷头的感温元件动作（破碎、熔化）之后才会动作，而大多数情况下，在闭式喷头感温元件动作之前感烟火灾探测器已经报警（参考预作用系统）。
在已有火灾探测器报警信号的情况下，压力开关动作信号传送给消防联动控制器后，“与”逻辑判断为真，于是消防联动控制器通过输出模块给出启动喷淋泵的联动控制信号。
在火灾探测器或手动火灾报警按钮已经发出报警信号的前提下，启泵的联动控制信号和连锁控制信号几乎是同时作用于水泵控制箱（柜）。
因此联动控制信号的发出与连锁控制是否成功无关，也没有必要让消防联动控制器进行额外的逻辑判断，因此可以将联动控制的后备方式理解为“热后备”。
连锁方式和联动方式启泵的流程图如图1所示。
从流程图可以看出，压力开关动作后，一方面直接连锁启动喷淋泵，另一方面将动作信号反馈到消防联动控制器进行逻辑判断，此时如果有火灾探测器或手动火灾报警按钮的报警信号，则消防联动控制器也会发出启泵的联动控制信号。
《图示》中给出的湿式自动喷水灭火系统喷淋泵控制电路图如图2所示。
此电路图在10D303-2～3《常用电机控制电路图》（2010年合订本）有关内容的基础上，按照《规范》的要求进行了修改，主要的改动包括：a.增加消防控制室手动停泵按钮（SF3）。
b.消防控制室手动按钮（SF2、SF3）的供电电压由220V 改为24V 。
c.消防控制室手动启泵按钮增加自锁功能（QAC1的33、34触点）。
该电路图需要注意以下几点：a.消防联动控制启泵的开关K 应为自保持开关，否则需要在电路中增加自锁功能。
b.《规范》第4.2.1条第2款关于手动控制的规定，不应理解为将图中的泵房就地手动启/停泵按钮SS1和SF1引至消防控制室，而应是在消防控制室设置单独的手动启/停泵按钮SF2和SF3。
c.消防控制室手动停泵按钮SF3通过继电器KA7控制停泵。
KA7设置了2个常闭（动断）触点，分别用于压力开关连锁启泵、消防联动控制启泵后的停泵和消防控制室直接手动启泵后的停泵。
由于压力开关连锁启泵和联动控制启泵后，KA4和KA5会持续闭合，因此SF3应为非自复位式开关，以保证SF3动作后KA7的两个常闭触点保持断开状态，否则无法有效停泵。
2.3消火栓系统的连锁控制和联动控制GB 50974-2014《消防给水及消火栓系统技术规范》（即将实施）中，规定临时高压消防给水系统在火灾时能直接自动启动消防水泵，而不再是需要按下消火栓按钮才能启泵。
这一规定及其具体的启泵控制方式与《规范》一致，即应由出水干管上设置的低压压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关的信号直接自动启动消防水泵。
如本文2.1节中所述，此种启泵方式为连锁启泵，只要打开消火栓阀门，这些开关便会动作，进而便可以连锁启动消火栓泵，使消火栓出流量满足灭火要求，符合GB 50974-2014《消防给水及消火栓系统技术规范》中“直接自动启动消防水泵”的规定。
至于为何要选择这些开关连锁启泵，《消防给水及消火栓系统技术规范》相关条文的条文说明中有详细解释，本文不再赘述。
由于仅打开消火栓阀门便可连锁启动消火栓泵，因此《规范》指出，建筑物内有火灾自动报警系统（注：不含区域报警系统）时，消火栓按钮不再直接启泵，而是作为报警信号及联动触发信号，通过消防联动控制器联动控制启泵。
《图示》中进一步明确了消火栓系统的联动控制方式，应由消火栓按钮的动作信号与该消火栓按钮所在报警区域内任一火灾探测器或手动报警按钮的报警信号作为启泵的联动触发信号。
《消防给水及消火栓系统技术规范》对消火栓系注：本控制原理图是喷淋泵一用一备控制电路图的一部分，主要是为了体现《规范》条文中规定的压力开关连锁启泵（BP ）、消防联动控制器联动启泵（K ，自保持）、消防控制室手动直接启泵（SF2）和消防控制室手动停泵（SF3），以及泵房就地手动启/停泵（SF1/SS1）。
图2湿式自动喷水灭火系统喷淋泵控制电路图（局部）Fig.2Control circuit （local ）of spray pump of wet automatic sprinkler system消防水泵的联动控制设计———解读《〈火灾自动报警系统设计规范〉图示》（汪浩）Sep.2014Vol.33No.9誖BUILDINGELECTRICITY２０１４年第期９图3湿式消火栓系统示意图Fig.3Schematic diagram of wet hydrant system统进行了分类，包括干式消火栓给水系统（平时配水管网内不充水，火灾时向管网充水的消火栓系统）和湿式消火栓给水系统（平时管网内充满水的消火栓系统），《图示》中给出的是一个湿式消火栓系统的图示（如图3所示）。
消火栓系统是由给水排水专业进行设计，因此系统中是否设置低压压力开关、流量开关或报警阀压力开关是由给水排水专业确定，电气专业设计人员根据系统中开关的设置情况，确定具体的连锁启泵信号。
图示的湿式消火栓系统中未设置报警阀，采用系统出水干管上设置的低压压力开关和高位消防水箱出水管上设置的流量开关作为连锁启泵的触发信号，两个开关任一个动作均可启泵。
