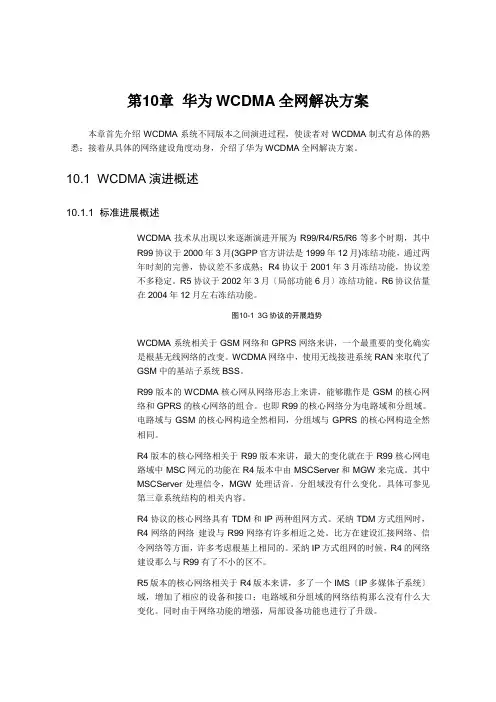

第10章华为WCDMA全网解决方案本章首先介绍WCDMA系统不同版本之间演进过程,使读者对WCDMA制式有总体的熟悉;接着从具体的网络建设角度动身,介绍了华为WCDMA全网解决方案。
10.1 WCDMA演进概述10.1.1 标准进展概述WCDMA技术从出现以来逐渐演进开展为R99/R4/R5/R6等多个时期,其中R99协议于2000年3月(3GPP官方讲法是1999年12月)冻结功能,通过两年时刻的完善,协议差不多成熟;R4协议于2001年3月冻结功能,协议差不多稳定。
R5协议于2002年3月〔局部功能6月〕冻结功能。
R6协议估量在2004年12月左右冻结功能。
图10-13G协议的开展趋势WCDMA系统相关于GSM网络和GPRS网络来讲,一个最重要的变化确实是根基无线网络的改变。
WCDMA网络中,使用无线接进系统RAN来取代了GSM中的基站子系统BSS。
R99版本的WCDMA核心网从网络形态上来讲,能够瞧作是GSM的核心网络和GPRS的核心网络的组合。
也即R99的核心网络分为电路域和分组域。
电路域与GSM的核心网构造全然相同,分组域与GPRS的核心网构造全然相同。
R4版本的核心网络相关于R99版本来讲,最大的变化就在于R99核心网电路域中MSC网元的功能在R4版本中由MSCServer和MGW来完成。
其中MSCServer处理信令,MGW处理话音。
分组域没有什么变化。
具体可参见第三章系统结构的相关内容。
R4协议的核心网络具有TDM和IP两种组网方式。
采纳TDM方式组网时,R4网络的网络建设与R99网络有许多相近之处。
比方在建设汇接网络、信令网络等方面,许多考虑根基上相同的。
采纳IP方式组网的时候,R4的网络建设那么与R99有了不小的区不。
R5版本的核心网络相关于R4版本来讲,多了一个IMS〔IP多媒体子系统〕域,增加了相应的设备和接口;电路域和分组域的网络结构那么没有什么大变化。
同时由于网络功能的增强,局部设备功能也进行了升级。
第十章习题习题 10.1设有两个码组“0101010”和“1010100”,试给出其检错能力、纠错能力和 同时纠错的能力。
解:两个码组的最小码距为:d o =6 由d o e+1,得 e=5,即可以检错 5位。
由d o 2t+1,得 t=2,即可以纠错 2位。
由d o e+t+1,得 e=3,t=2,即可以纠错 2位,同时检错 3位。
习题 10.2设一种编码中共有如下 8个码组: 000000,001110,010101,011011,100011, 101101,110110,111000试求出其最小码距,并给 出其检错能力、纠错能力和同时纠检错的能力。
解:此 8个码组的最小码距为:d o =3。
表 10-1习题 10.3表S 1S 2S 3S 4错码 位置 0000 无错 由d o e+1,得 e=2,即可以检错 2位。
由d o 2t+1,得 t=1,即可以纠错 1位。
由d o e+t+1,得 e=1,t=1,即可以纠错 1位,同时检错 1位。
码 0001 0010 0100 1000 0011 0101 0110 0111 1001 1010 1011 1100 11011110 a 0 a 1 a 2 a 3 课后答案网习题 10.3设有一个长度为 n =15的汉明码,试问其a 4 监督位 r 应该等于多少?其码率等于多少?其最小码距 a 5 a 6 等于多少?试写出其监督位和信息位之间的关系。
解:由n2 r 1,n =15,得r =4,即监督位 4位。
n r =15 4 = 11。
a 7 码率为: k a 8 n n 15 15a 9 用S 1S 2S 3S 4表示校正子,正好可以指明 15个错码的 a 10 a 11 位置,其关系如表 10-1所示。
可得监督位和信息位之间的关系式为a 3 a 14 a 13 a 12 a 11 a 10 a 9 a 8 a 12 a a a a a a aa awww 2 14 . 131 k2 11 h 7 6d 513 a a a a a aa a 1141310 9 7 6 41111 a14a a a aa aaa0 14 12 10 8 754最小码距为:d =3。
