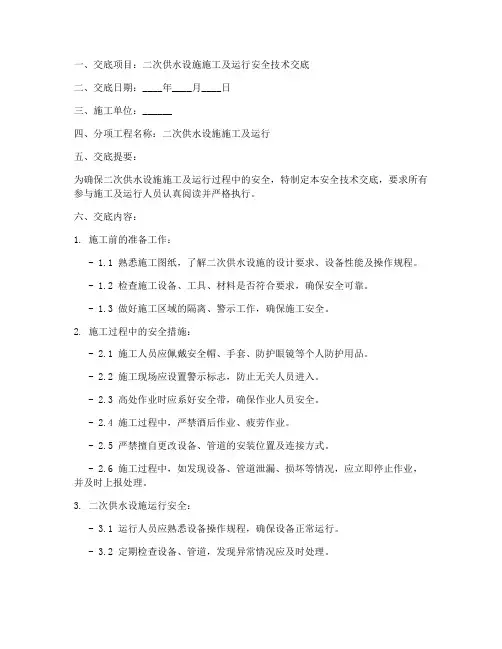

一、交底项目：二次供水设施施工及运行安全技术交底二、交底日期：____年____月____日三、施工单位：______四、分项工程名称：二次供水设施施工及运行五、交底提要：为确保二次供水设施施工及运行过程中的安全，特制定本安全技术交底，要求所有参与施工及运行人员认真阅读并严格执行。
六、交底内容：1. 施工前的准备工作：- 1.1 熟悉施工图纸，了解二次供水设施的设计要求、设备性能及操作规程。
- 1.2 检查施工设备、工具、材料是否符合要求，确保安全可靠。
- 1.3 做好施工区域的隔离、警示工作，确保施工安全。
2. 施工过程中的安全措施：- 2.1 施工人员应佩戴安全帽、手套、防护眼镜等个人防护用品。
- 2.2 施工现场应设置警示标志，防止无关人员进入。
- 2.3 高处作业时应系好安全带，确保作业人员安全。
- 2.4 施工过程中，严禁酒后作业、疲劳作业。
- 2.5 严禁擅自更改设备、管道的安装位置及连接方式。
- 2.6 施工过程中，如发现设备、管道泄漏、损坏等情况，应立即停止作业，并及时上报处理。
3. 二次供水设施运行安全：- 3.1 运行人员应熟悉设备操作规程，确保设备正常运行。
- 3.2 定期检查设备、管道，发现异常情况应及时处理。
- 3.3 严禁在二次供水设施附近进行焊接、切割等作业，防止火灾、爆炸事故发生。
- 3.4 运行过程中，如发现水质异常，应立即停止供水，并查明原因，及时处理。
- 3.5 运行人员应做好水质检测、记录工作，确保供水安全。
4. 应急处理措施：- 4.1 设立应急小组，明确应急职责和程序。
- 4.2 制定应急预案，包括设备故障、水质污染、火灾等突发事件的应对措施。
- 4.3 定期进行应急演练，提高应急处理能力。
七、检查执行情况：施工及运行人员应按照本安全技术交底要求执行，项目负责人应定期检查执行情况，确保安全措施落实到位。
八、总结：二次供水设施施工及运行安全至关重要，各参与人员要高度重视，严格执行安全技术交底要求，确保施工及运行安全。
再生水球墨铸铁管道安装技
术交底
本页仅作为文档页封面，使用时可以删除
This document is for reference only-rar21year.March
技术交底记录编号：
7.12登高作业时，要搭设作业平台并作好安全防护措施，使用移动式脚手架，严禁载人移动。
7.13施工现场垃圾每天清理，堆放在指定的地点。
7.14施工用水不得随意排放，应进行沉淀处理后直接排入排水系统。
7.15尽量使用低噪声或无噪声的施工作业设置，无法避免噪声的施工设备，则应对其采取噪声隔离措施。
7.16施工用料应做到长材不短用，加强科学下料和材料回收利用工作，减少施工废料，节约材料。
7.17严禁在施工过程中戴耳机听音乐，接听或拨打电话，如接听或拨打电话应立即停止施工到安全区域接听或拨打。
7.18在砖墙、楼板上打洞时，应戴防护镜。
快打穿时应通知隔墙或楼下人员，防止击穿时伤人。
被交底人：。

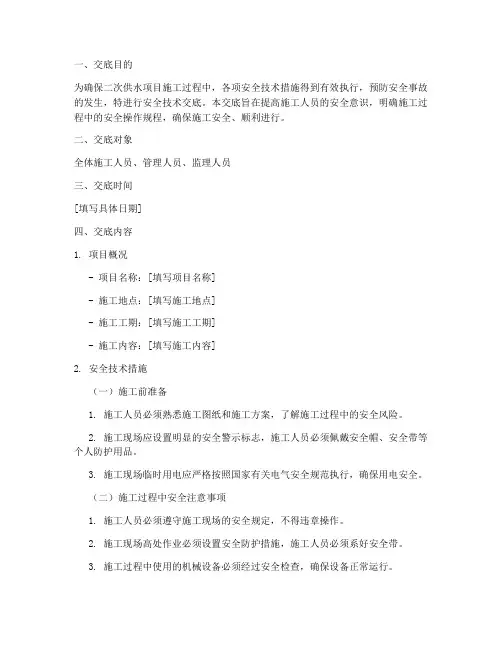

一、交底目的为确保二次供水项目施工过程中，各项安全技术措施得到有效执行，预防安全事故的发生，特进行安全技术交底。
本交底旨在提高施工人员的安全意识，明确施工过程中的安全操作规程，确保施工安全、顺利进行。
二、交底对象全体施工人员、管理人员、监理人员三、交底时间[填写具体日期]四、交底内容1. 项目概况- 项目名称：[填写项目名称]- 施工地点：[填写施工地点]- 施工工期：[填写施工工期]- 施工内容：[填写施工内容]2. 安全技术措施（一）施工前准备1. 施工人员必须熟悉施工图纸和施工方案，了解施工过程中的安全风险。
2. 施工现场应设置明显的安全警示标志，施工人员必须佩戴安全帽、安全带等个人防护用品。
3. 施工现场临时用电应严格按照国家有关电气安全规范执行，确保用电安全。
（二）施工过程中安全注意事项1. 施工人员必须遵守施工现场的安全规定，不得违章操作。
2. 施工现场高处作业必须设置安全防护措施，施工人员必须系好安全带。
3. 施工过程中使用的机械设备必须经过安全检查，确保设备正常运行。
4. 施工现场应保持整洁，不得乱堆乱放材料、工具，防止发生意外事故。
（三）施工现场安全防护措施1. 施工现场应设置围挡，确保施工区域与外界隔离。
2. 施工现场应设置安全通道，方便人员通行。
3. 施工现场应设置应急疏散通道，确保人员在紧急情况下能够迅速撤离。
（四）施工过程中应急处理措施1. 发生安全事故时，施工人员应立即停止作业，并及时报告。
2. 施工现场应配备急救箱，并定期检查、更换药品。
3. 施工现场应设置消防设施，并定期检查、维护。
3. 施工人员培训1. 施工人员必须接受安全培训，了解施工过程中的安全风险和操作规程。
2. 施工人员应掌握急救知识，提高应对突发事件的能力。
4. 现场巡查与检查1. 项目负责人应定期对施工现场进行巡查，及时发现并解决安全隐患。
2. 监理人员应加强对施工现场的监督检查，确保施工安全。
五、交底要求1. 施工人员必须认真学习本次安全技术交底内容，确保掌握各项安全操作规程。

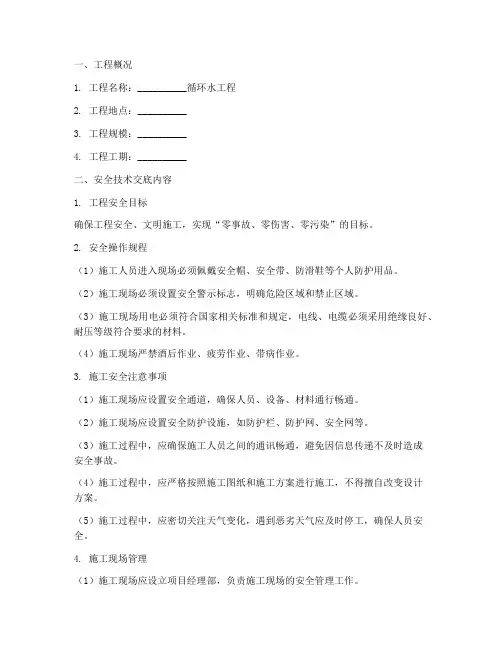

一、工程概况1. 工程名称：__________循环水工程2. 工程地点：__________3. 工程规模：__________4. 工程工期：__________二、安全技术交底内容1. 工程安全目标确保工程安全、文明施工，实现“零事故、零伤害、零污染”的目标。
2. 安全操作规程（1）施工人员进入现场必须佩戴安全帽、安全带、防滑鞋等个人防护用品。
（2）施工现场必须设置安全警示标志，明确危险区域和禁止区域。
（3）施工现场用电必须符合国家相关标准和规定，电线、电缆必须采用绝缘良好、耐压等级符合要求的材料。
（4）施工现场严禁酒后作业、疲劳作业、带病作业。
3. 施工安全注意事项（1）施工现场应设置安全通道，确保人员、设备、材料通行畅通。
（2）施工现场应设置安全防护设施，如防护栏、防护网、安全网等。
（3）施工过程中，应确保施工人员之间的通讯畅通，避免因信息传递不及时造成安全事故。
（4）施工过程中，应严格按照施工图纸和施工方案进行施工，不得擅自改变设计方案。
（5）施工过程中，应密切关注天气变化，遇到恶劣天气应及时停工，确保人员安全。
4. 施工现场管理（1）施工现场应设立项目经理部，负责施工现场的安全管理工作。
（2）施工现场应设立安全员，负责施工现场的日常安全管理，监督施工人员遵守安全操作规程。
（3）施工现场应定期开展安全教育培训，提高施工人员的安全意识和自我保护能力。
（4）施工现场应加强安全检查，发现问题及时整改，确保施工安全。
5. 应急预案（1）施工现场应制定应急预案，明确应急组织、应急程序、应急措施等。
（2）施工现场应配备必要的应急救援器材，如急救箱、消防器材等。
（3）施工现场应定期组织应急演练，提高应急处置能力。
三、安全技术交底要求1. 施工单位应将安全技术交底内容纳入施工组织设计和施工方案。
2. 施工单位应将安全技术交底内容向施工人员进行详细讲解，确保施工人员充分了解并掌握安全操作规程。
3. 施工单位应要求施工人员签字确认，确保施工人员知晓并遵守安全技术交底内容。
再生水施工技术交底-上传再生水技术交底1.2外部再生水管网施工1.2.1施工概述1、再生水管线污水处理厂和再生水厂工程外部再生水管线施工，采用PE100聚乙烯给水管道。
选用的PE100聚乙烯给水管道管径从小到大分为：DN100、DN150、DN250、DN300。
管道的埋深为1.5m上下。
2、管线附属建筑物污水处理厂和再生水厂工程外部再生水管线附属建筑物施工，井室采用砖砌施工，支墩采用现浇混凝土施工。
砖砌井室建筑物分为：砖砌阀门井、排气阀井、排泥阀井、排泥湿井，其中主要为砖砌阀门井。
混凝土支墩建筑物分为：水平弯管支墩、水平三通支墩、水平管堵支墩，其中主要为水平三通支墩、水平管堵支墩。
3、管材说明PE给水管作为一种新型管材，具有耐腐蚀、无毒性、内壁光滑阻力小、抗老化使用寿命长（50年）、重量轻（密度只有钢管的1/8）、安装劳动强度低、施工费用少、抗震性能强、材质柔韧性好等特点。
通常情况下，PE管要求埋地敷设，覆土深度大于0.7m，若确需局部地面敷设时，须使用抗紫外线的黑色PE管并采取保护措施。
1.2.2施工步骤测量放线→施工降排水→沟槽开挖→管道基础处理→管道连接→管道敷设→沟槽回填→管道水压试压→管道冲洗与消毒1.2.3施工方法1.2.3.1测量放线1、沟槽开挖测量控制首先，根据图纸测放出管线路由中线位置，按其加密测量控制点，测放沟槽开挖边线（沟槽开口线）、征地范围连线、建筑物开挖边线等，以便于开挖控制。
在沟槽开挖到底部附近，测量人员随开挖作业，同步控制开挖底高程、槽底宽。
2、管道安装测量控制管道安装前，做好方向、坡度、里程、管线转折的计算，并按照计算成果，将管道安装测量控制点布放在沟槽内。
管道安装完成后，检查管道的直线性，高程。
1.2.3.2施工降排水根据施工情况暂时不进行施工降排水施工计划。
1.2.3.3沟槽开挖及管道基础1、沟槽开挖施工（1）一般稳固的土壤管道沟槽断面形式有直壁、放坡以及直壁与放坡相结合等形式，管沟断面形式确定应根据现场施工环境、施工设备、土质条件、沟槽深度、气象条件和施工季节等因素综合确定。
（2）管沟开挖断面大小对施工进度及成本有较大影响。
通常于地面上预制较长管线以减少管沟的开挖宽度。
槽底宽度根据公式确定：再生水沟槽底宽=管道外径+ 400(mm)当管材、管件在槽底连接或管道与附件连接的位置，应适当加宽并将工作面考滤在内。
沟槽断面类形可根据管道及构筑物类型作适当调整，以保证施工工作面，保证施工安全为准。
（3）管道基础要求平整并有足够的强度，开挖管沟须防止扰动基底原状土壤。
基底处于地下水位以下的较软土层时，可采用先垫15cm厚、粒径小于50mm厚碎石，再铺5cm厚砂垫层的处理方法，使管道获得长期稳定的支撑。
（4）管道沟槽应按设计的平面位置和高程开挖，人工开挖且无地下水时，沟底预留值宜为0.05～0.10m;机械开挖或有地下水时，沟底预留值不应小于0.15 m。
预留部分在管道敷设前应人工清底至设计标高。
（5）人工开挖管槽时，要求沟槽底部平整、密实，无尖锐物体。
沟底可以有起伏，但必须平滑地支撑管材，若有超挖时，必须回填夯实。
2、管道基础当槽底验收合格后，槽底铺设200mm厚的中、粗砂作为垫层，砂基的宽度与密实度要满足施工图的要求。
砂基铺设前，槽底不能有杂物，不能有任何积水。
1.2.3.4管道连接1、选择连接方式PE管的连接采用热熔连接法，热熔连接法有成本低、管道接口质量好、不需管件等优点而被大量使用。
由于存在需配备熔焊设备、接口热熔操作耗时长、技术要求高等不利因素，热熔连接的主要步骤有：①材料准备：将管道或管件置于平坦位置，放于对接机上，留足10-20mm的切削余量。
②夹紧：根据所焊制的管材、管件选择合适的卡瓦夹具，夹紧管材，为切削做好准备。
③切削：切削所焊管段、管件端面杂质和氧化层，保证两对接端面平整、光洁、无杂质。
④对中：两焊管段端面要完全对中，错边越小越好，错边不能超过壁厚的10%。
否则，将影响对接质量。
⑤加热：对接温度一般在210-230℃之间为宜，加热板加热时间冬夏有别，以两端面熔融长度为1-2mm为佳。
⑥切换：将加热板拿开，迅速让两热融端面相粘并加压，为保证熔融对接质量，切换周期越短越好。
⑦熔融对接：是焊接的关键，对接过程应始终处于熔融压力下进行，卷边宽度以2-4mm为宜。
⑧冷却：保持对接压力不变，让接口缓慢冷却，冷却时间长短以手摸卷边生硬，感觉不到热为准。
⑨对接完成：冷却好后松开卡瓦，移开对接机，重新准备下一接口连接。
2、热熔连接质量控制要点热熔连接对操作者技术要求较高，应注意对接口质量进行外观检查，要求接口处形成均匀的凸缘。
造成连接质量问题常见有以下方面的原因，施工中应注意防范：①不同材质、品牌、壁厚的管材和管件混用；②连接件的端面未保持清洁，对粘有的水或泥土应及时清理；③操作人员技能不高，对热熔连接的工艺参数（加热时间，加热温度、连接压力、冷却时间）未按规定要求严格控制；④未完全冷却就移动连接件或对连接件施加外力；⑤熔接设备要定期维护保养，保证设备良好的使用状态。
3、管道分接PE管道在应用过程中经常会遇到根据实际需要，进行主管分接的问题，传统的管材必须先切除一段主管然后安装一个三通来完成分接。
鞍形三通可采用鞍形对接方式连接，即采用鞍形对接焊机，直接在主管上连接一个鞍形三通，然后采用配备的切刀切割主管，这样就完成了主管的分接，施工非常快速。
4、管道与阀门连接PE管道和钢管及阀门连接时宜采用钢塑法兰连接：PE管道与相应的塑料支撑环之间可采用热熔对接方式进行连接，钢管端与金属法兰的连接，应符合相应钢管焊接的规定：然后采用法兰片即可完成PE管道与钢管的连接。
法兰连接也适用于PE管与PE管之间的相互连接。
一般而言， PE支撑环之间与PE支撑环之间不需要密封圈，但在大尺寸，高压力工作条件下仍需要添加密封圈。
当PE支撑环与其它材质（钢管，镀锌管等）的管道进行法兰连时，必须使用密封圈。
1.2.3.5管道敷设1、管道应根据施工组织设计分段施工，管材应沿管线敷设方向排列在沟槽边； 2、热熔连接管道应分段在槽边进行连接后，以弹性敷管法移入沟槽。
3、施工图纸指定拐弯处用弯头连接，其它管段要保持管道敷设平直顺滑，与基础有良好的接确。
4、雨期施工或地下水位较高地区管道敷设时，应防止管道上浮，采取相应的抗浮技术措施。
5、管道移入沟槽时，不得损伤管材，表面不得有明显划痕，应采用非金属绳索下管。
6、管道穿越重要道路需设置金属或混凝土套管时，应符合下列规定：（1）套管应伸出路边或路基1.00～1.50 m；（2）套管内应清洁无毛刺，管道穿过套管时不得使管道表面产生明显拉痕，必要时管道表面应加护套保护；（3）穿越的管道应采用热熔连接，经试压且通过验收合格后方可与套管外管道连接；（4）寒冷地区穿越管应采取保温措施；（5）管道在涵洞内通过时，涵洞宜留有通行宽度。
5、管道分段敷设结束，进行系统闭合连接时，宜选择运行水温与施工环境温度差最小的时段进行。
1.2.3.6管道附属建筑物施工1.2.3.6.1概况1、再生水管道附属建筑物设计说明中要求，检查井井盖采用轻型及重型球墨铸铁井盖。
2、再生水管道附属建筑物分为：砖砌井室和混凝土支墩。
砖砌井室建筑物分为：砖砌阀门井、排气阀井、排泥阀井、排泥湿井。
3、井室混凝土盖板采用厂家预制件。
1.2.3.6.2施工方法1、施工顺序砖砌井室建筑物施工顺序为：混凝土垫层→钢筋混凝土底板→砖砌井室→钢筋混凝土盖板→砖砌井筒→球墨铸铁井盖，所用混凝土均采用商品混凝土。
2、砖砌井室建筑物施工（1）砖砌井室井径确定根据本工程施工图纸确定各种井体规格。
（2）砖砌井室施工①土方开挖为保证施工进度，井室测量放样、开挖施工与管线沟槽开挖施工同时进行。
②基础施工首先，进行混凝土垫层浇筑施工，完成后再进行阀门井底板钢筋混凝土浇筑。
进行基础浇筑施工时根据现场情况选择采用汽车泵或溜槽方式进行浇筑；基础底板砼浇筑时，施工人员在底板上铺设马道，严禁任意乱踩。
砖砌阀门井排气阀井③砖砌井室本工程砖砌井采用 M10水泥砂浆砌筑，各井砖墙底部标高符合设计要求。
根据设定的轴线及图纸上标注的墙身尺寸，在基础顶面上用墨线弹出墙身轴线和墙体宽度线。
砖砌体砌到规定标高后，如需等待下道工序施工，则洒水养护，且用潮湿的草袋遮盖。
砖砌体在砌筑完之后，至少养护5天，养护期内避免雨淋或曝晒。
砌筑过程中使用三皮一吊，五皮一靠的方法，把砌筑误差消灰在操作过程中。
砌体墙面的灰浆，在砌筑时，边砌筑边刮除，以免影响面层施工。
排泥阀井及排泥湿井④盖板、井筒及井盖施工本工程再生水井室混凝土盖板采用厂家预制后安装。
混凝土盖板根据施工图纸指定图集制作。
盖板厚度根据现场实际从图集中选取。
本工程中的盖板人孔全部为700mm，盖板钢筋需设吊装挂钩。
安装前井室砖砌墙体需养护完成，能载其上结构荷载后方可吊装盖板。
本工程井筒设置方向需进行统一规划。
井筒及井盖施工前应做好准备工作，根据井盖具体型号，安排好井筒结构与施工方法。
井盖安装完成后，应与原路面齐平。
3、混凝土支墩（1）施工内容混凝土支墩建筑物包括为：水平弯管支墩、水平三通支墩、水平管堵支墩，其中主要为水平三通支墩、水平管堵支墩。
具体施工内容根据施工图要求的图集进行。
（2）混凝土支墩施工1）、浇筑混凝土之前，应详细检查有关准备工作，包括基槽、模板等，并做好记录。
2）、入仓混凝土采取溜槽缓降措施，如果入仓混凝土出现轻微的离析，应采取人工翻拌，杜绝骨料分离现象。
3）、浇入仓内的混凝土，应随浇随平仓，不得堆积，仓内若有粗骨料堆叠时，应均匀地分布于砂浆较多处，绝不可用水泥砂浆覆盖，以免造成内部蜂窝。
如发现混凝土和易性差严禁入仓，已入仓的不合格混凝土必须清除。
4）、混凝土进入仓面后，人工进行仓内摊铺作业，摊平后用振捣器自坡脚向坡顶方向进行振捣，防止漏振、重振。
其移动间距应不大于振捣器有效半径1.5倍，振捣至混凝土无显著下沉，不出现气泡，表面泛浆并不产生离析后，徐徐提出，不留空间。
5）、振捣器头至模板的距离，应约等于其有效半径的1/2，并不得触动模板等。
6）、在无法使用振捣器或浇筑困难的部位，应辅以人工捣固，使其密实。
7）、混凝土浇筑过程中，如表面泌水过多，应及时研究减少泌水的措施，仓内泌水应及时排除。
但不得带走灰浆。
（3）养护和表面保护①、采用洒水养护，应在混凝土浇筑完毕后12～18小时内开始进行，其养护期时间对硅酸盐水泥和普通硅酸盐水泥为14天，在干燥、炎热气候条件下，应延长养护时间（至少养护28天）。
②、薄膜养护：在混凝土表面涂刷一层养护剂，形成保水薄膜，涂料应不影响混凝土质量。
③、混凝土表面保护：应按有关规定进行混凝土表面保护。
1.2.3.7沟槽回填（1）管道铺设后应及时进行回填，回填时应留出管道连接部位，连接部位应待管道水压试验合格后再行回填，回填前应按规定，对管道系统进行加固。
