自制电线电缆断点无损检测工具

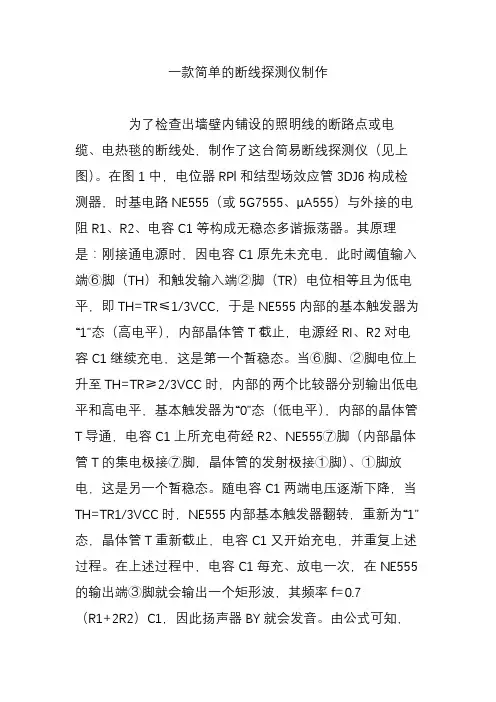

一款简单的断线探测仪制作为了检查出墙壁内铺设的照明线的断路点或电缆、电热毯的断线处，制作了这台简易断线探测仪（见上图）。

在图1中，电位器RPl和结型场效应管3DJ6构成检测器，时基电路NE555（或5G7555、μA555）与外接的电阻R1、R2、电容C1等构成无稳态多谐振荡器。

其原理是：刚接通电源时，因电容C1原先未充电，此时阈值输入端⑥脚（TH）和触发输入端②脚（TR）电位相等且为低电平，即TH=TR≤1/3VCC，于是NE555内部的基本触发器为“1”态（高电平），内部晶体管T截止，电源经RI、R2对电容C1继续充电，这是第一个暂稳态。

当⑥脚、②脚电位上升至TH=TR≥2/3VCC时，内部的两个比较器分别输出低电平和高电平，基本触发器为“0”态（低电平），内部的晶体管T导通，电容C1上所充电荷经R2、NE555⑦脚（内部晶体管T的集电极接⑦脚，晶体管的发射极接①脚）、①脚放电，这是另一个暂稳态。

随电容C1两端电压逐渐下降，当TH=TR1/3VCC时，NE555内部基本触发器翻转，重新为“1”态，晶体管T重新截止，电容C1又开始充电，并重复上述过程。

在上述过程中，电容C1每充、放电一次，在NE555的输出端③脚就会输出一个矩形波，其频率f=0.7（R1+2R2）C1，因此扬声器BY就会发音。

由公式可知，改变C1、R2、R1就可改变振荡器振荡频率，即扬声器发音音调的高低。

图1中C3为信号耦合电容，RP2用来调节声音大小。

有一点需说明的是：振荡器的工作受NE555④脚（复位端）电平高低的影响，当④脚为高电平（>0.7V）时，时基电路正常工作，扬声器BY发声。

当④脚为低电平（电阻RDS小于1kΩ，而加上反偏电压或感应电场信号后，RDS会增大，使时基电路④脚电位大于0.7V，由时基电路和C1、R1、R2构成的多谐振荡器开始振荡，扬声器便发出声音。

因此，本仪器的基本检测原理就是：当栅极G 感应到电场信号（由于电线、电缆在通电状态下，其断路点辐射的电场信号最强）后而进入工作状态，导致时基电路④脚电位大于0.7V，使扬声器发声，从而确定故障点。

电缆断点检测作者：学院：仪器科学与电气工程引言“电缆断裂位置探测器”主要运用两根电缆间产生耦合电容的原理来实现对电缆断裂处的探测，能快速方便地发现电缆的断裂处，及时准确地对电缆实施维修。

电路是由TL07ICP 探测器构成，探测器引线的一端（a端）产生音信号，用探头夹子接于待测缆线的一端。

探测器的另一根引线(b端)作为耦合电容的一个极板沿着待测电缆移动，用来接收从音频信号端发出的音频信号。

当缆线无断裂时，（b端）可接收到从（a端）耦合过来的信号，耳机接收声音连续稳定。

当（b端）移动到缆线断裂处时，无耦合电容（b端）接收到音频信号发生明显衰减，耳机端响声明显减弱。

此处就是缆线断裂位置。

随着电子时代的到来，大量的电子通信产品使用都要用到电缆，电缆在当中的作用越来越显著，如在交通技术中，在船舶和海上设备中，在海底铺设海缆，在矿山中，在配电网中等等都用到电缆。

电缆的性能状态良好与否直接关系到通信线路等方面的通断，探测器能方便电缆故障点的确定，及时进行维修，节约了人力和时间提高通信线路的通信效率。

而电缆断裂是故障中较严重常见的一种，由于电缆一般外表都由一层很厚的绝缘材料包裹，如果直接对缆线进行检测，就面积破坏绝缘材料，损失惨重。

而本设计能间接地探测电缆断裂的位置。

电缆断裂处探测器在实际应用中发挥很重要的作用，其开发的前景也很好，可以通过测试不同的参数来判断电缆的断裂与否，电缆测试的方法，很早以来就对电缆断裂位置测定开发了很多方法，如Murray电桥探测法，Wurmbach电流方向探测法Graf点探测法,绝缘检测，精测法，电缆探测车，福禄克公司的620电缆测试仪是业界唯一一台能够在任意地方测试连通性的仪器，在电缆的另一端既不需要远端单元，还有很多用于电缆探测仪探测地层中电缆的断裂情况，其应用可算是相当广泛，其开发空间极其宽阔。

一方案设计1．方案选择备选方案（ a ）: 万用表检测电缆故障检测原理: 将有开路或者短路的故障电缆两头卸下，电缆内外导体都分开，若电缆有短路故障，表针一定会指到零位；当电缆开路时，应将电缆的另一头短接起来，再用万用表检查，若表针仍不摆动，证明该电缆有断开之处。

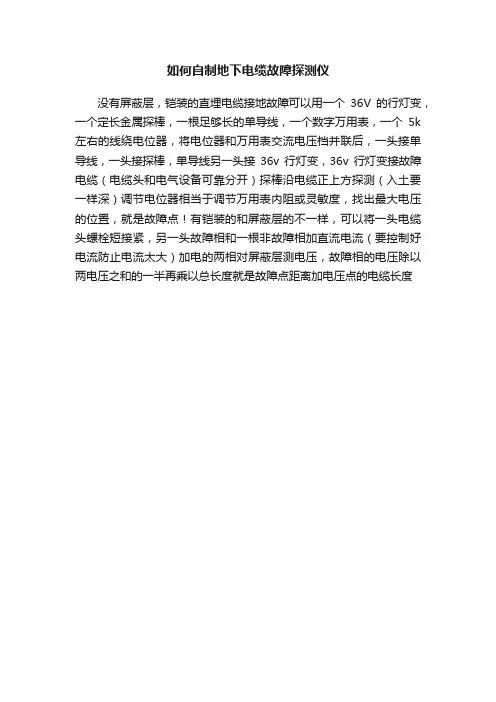

如何自制地下电缆故障探测仪
没有屏蔽层，铠装的直埋电缆接地故障可以用一个36V的行灯变，一个定长金属探棒，一根足够长的单导线，一个数字万用表，一个5k 左右的线绕电位器，将电位器和万用表交流电压档并联后，一头接单导线，一头接探棒，单导线另一头接36v行灯变，36v行灯变接故障电缆（电缆头和电气设备可靠分开）探棒沿电缆正上方探测（入土要一样深）调节电位器相当于调节万用表内阻或灵敏度，找出最大电压的位置，就是故障点！有铠装的和屏蔽层的不一样，可以将一头电缆头螺栓短接紧，另一头故障相和一根非故障相加直流电流（要控制好电流防止电流太大）加电的两相对屏蔽层测电压，故障相的电压除以两电压之和的一半再乘以总长度就是故障点距离加电压点的电缆长度。

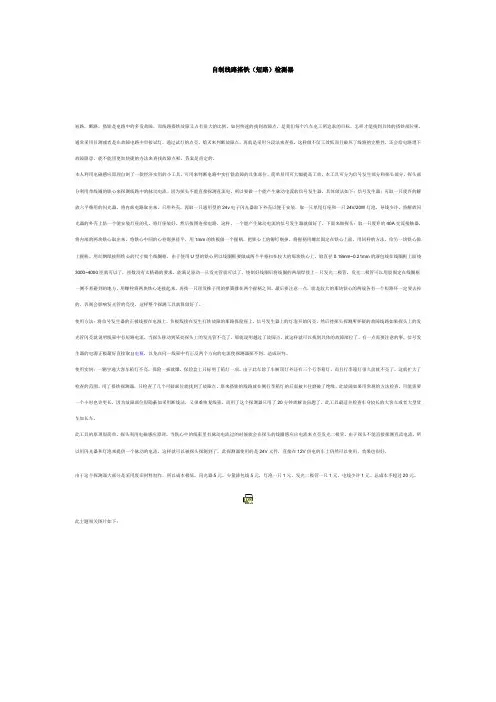

自制线路搭铁（短路）检测器短路，断路，搭铁是电路中的多发故障，而线路搭铁故障又占有很大的比例。

如何快速的找到故障点，是我们每个汽车电工所追求的目标，怎样才能找到具体的搭铁部位呢，通常采用目测或者是在故障电路中串接试灯，通过试灯的点亮，熄灭来判断故障点。

再就是采用分段法来查找，这样做不仅工效低而且破坏了线路的完整性，还会给电路埋下故障隐患，能不能用更加快捷的办法来查找故障点呢，答案是肯定的。

本人利用电磁感应原理自制了一款经济实用的小工具，可用来判断电路中实打铁故障的具体部位。

简单易用可大幅提高工效。

本工具可分为信号发生部分和探头部分。

探头部分利用带线圈的铁心来探测线路中的脉动电流。

因为探头不能直接探测直流电，所以要做一个能产生脉动电流的信号发生器，具体做法如下：信号发生器：可取一只废弃的解放六平柴用的闪光器，将内部电路取出来，只用外壳，再取一只通用型的24v电子闪光器取下外壳以便于安装，取一只单尾灯座和一只24V/20W灯泡，导线少许。

将解放闪光器的外壳上钻一个能安装灯座的孔，将灯座装好。

然后按图连接电路。

这样，一个能产生脉动电流的信号发生器就做好了。

下面来做探头：取一只废弃的40A交流接触器，将内部的两块铁心取出来，将铁心中间的心柱锯掉搓平，用1mm的铁板做一个握柄，把铁心上的铆钉剔掉，将握柄用螺丝固定在铁心上面，用同样的方法，给另一块铁心做上握柄。

用红钢纸按照铁心的尺寸做个线圈框，由于使用U型的铁心所以线圈框要做成两个半框扣在较大的那块铁心上。

取直径0.18mm~0.21mm的漆包线在线圈框上面绕3000~4000匝就可以了，匝数没有太精确的要求，能满足驱动一只发光管就可以了。

绕制好线圈后将线圈的两端焊接上一只发光二极管，发光二极管可以用胶固定在线圈框一侧不易碰到的地方，用螺栓将两块铁心连接起来，再找一只理发推子用的弹簧撑在两个握柄之间。

最后要注意一点，就是较大的那块铁心的两端各有一个短路环一定要去掉的，否则会影响发光管的亮度。

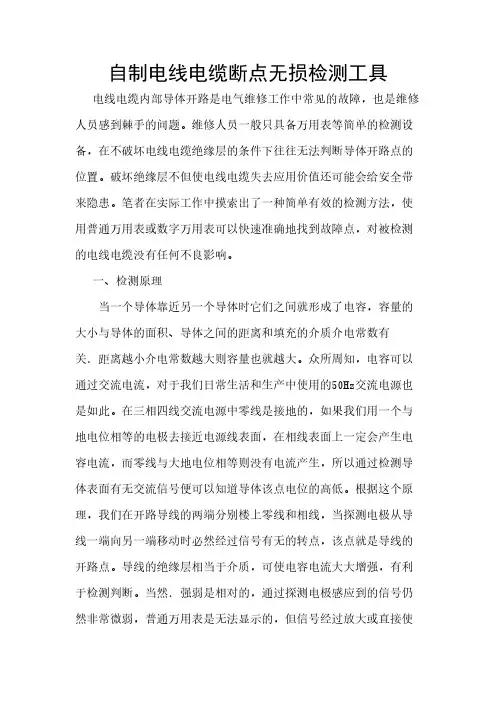

自制电线电缆断点无损检测工具电线电缆内部导体开路是电气维修工作中常见的故障，也是维修人员感到棘手的问题。

维修人员一般只具备万用表等简单的检测设备，在不破坏电线电缆绝缘层的条件下往往无法判断导体开路点的位置。

破坏绝缘层不但使电线电缆失去应用价值还可能会给安全带来隐患。

笔者在实际工作中摸索出了一种简单有效的检测方法，使用普通万用表或数字万用表可以快速准确地找到故障点，对被检测的电线电缆没有任何不良影响。

一、检测原理当一个导体靠近另一个导体时它们之间就形成了电容，容量的大小与导体的面积、导体之间的距离和填充的介质介电常数有关．距离越小介电常数越大则容量也就越大。

众所周知，电容可以通过交流电流，对于我们日常生活和生产中使用的50Hz交流电源也是如此。

在三相四线交流电源中零线是接地的，如果我们用一个与地电位相等的电极去接近电源线表面，在相线表面上一定会产生电容电流，而零线与大地电位相等则没有电流产生，所以通过检测导体表面有无交流信号便可以知道导体该点电位的高低。

根据这个原理，我们在开路导线的两端分别楼上零线和相线，当探测电极从导线一端向另一端移动时必然经过信号有无的转点，该点就是导线的开路点。

导线的绝缘层相当于介质，可使电容电流大大增强，有利于检测判断。

当然．强弱是相对的，通过探测电极感应到的信号仍然非常微弱，普通万用表是无法显示的，但信号经过放大或直接使用数字万用表便可以检测出来。

这里我们介绍两种检测工具的制作方法，以适应不同条件读者的需要。

二、检测电路三极管放大电路主要是为没有数字万用表的读者设计的．电路如图1所示。

放大电路仅用了三只小功率三极管复合为高p放大电路，工作电源取自于指针式万用表的电阻档，同时又作信号显示之用，使得整个检测电路非常简洁，稍有电子知识的读者都能制作成功。

晶体管尽量选用高β管。

实验表明用两只高β三极管就能达到需要的测量灵敏度。

探测电极是一段多股裸线，长度50mm至80mm为宜，探测电极过长容易感应到周围的信号，不易判断点信号的变化，将探头折成“L”形状可增加与被测导线之间的电容容量，提高检测灵敏度。

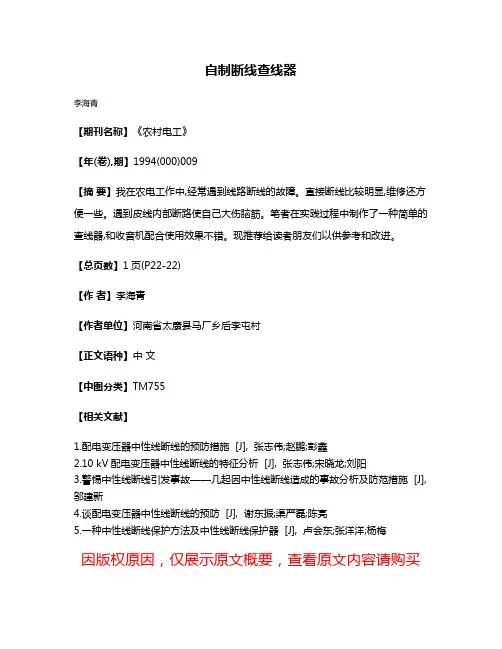

自制断线查线器
李海青
【期刊名称】《农村电工》
【年(卷),期】1994(000)009
【摘要】我在农电工作中,经常遇到线路断线的故障。

直接断线比较明显,维修还方便一些。

遇到皮线内部断路使自己大伤脑筋。

笔者在实践过程中制作了一种简单的查线器,和收音机配合使用效果不错。

现推荐给读者朋友们以供参考和改进。

【总页数】1页(P22-22)
【作者】李海青
【作者单位】河南省太康县马厂乡后李屯村
【正文语种】中文
【中图分类】TM755
【相关文献】
1.配电变压器中性线断线的预防措施 [J], 张志伟;赵鹏;彭鑫
2.10 kV配电变压器中性线断线的特征分析 [J], 张志伟;宋晓龙;刘阳
3.警惕中性线断线引发事故——几起因中性线断线造成的事故分析及防范措施 [J], 邬建新
4.谈配电变压器中性线断线的预防 [J], 谢东振;渠严磊;陈亮
5.一种中性线断线保护方法及中性线断线保护器 [J], 卢会东;张洋洋;杨梅
因版权原因，仅展示原文概要，查看原文内容请购买。

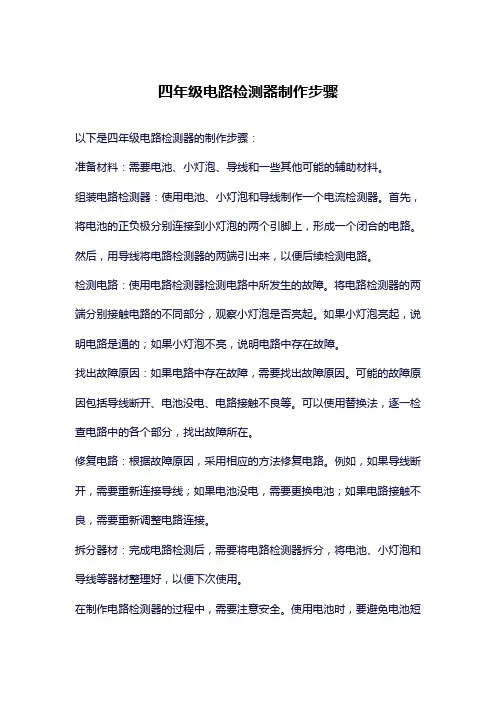

四年级电路检测器制作步骤
以下是四年级电路检测器的制作步骤：
准备材料：需要电池、小灯泡、导线和一些其他可能的辅助材料。

组装电路检测器：使用电池、小灯泡和导线制作一个电流检测器。

首先，将电池的正负极分别连接到小灯泡的两个引脚上，形成一个闭合的电路。

然后，用导线将电路检测器的两端引出来，以便后续检测电路。

检测电路：使用电路检测器检测电路中所发生的故障。

将电路检测器的两端分别接触电路的不同部分，观察小灯泡是否亮起。

如果小灯泡亮起，说明电路是通的；如果小灯泡不亮，说明电路中存在故障。

找出故障原因：如果电路中存在故障，需要找出故障原因。

可能的故障原因包括导线断开、电池没电、电路接触不良等。

可以使用替换法，逐一检查电路中的各个部分，找出故障所在。

修复电路：根据故障原因，采用相应的方法修复电路。

例如，如果导线断开，需要重新连接导线；如果电池没电，需要更换电池；如果电路接触不良，需要重新调整电路连接。

拆分器材：完成电路检测后，需要将电路检测器拆分，将电池、小灯泡和导线等器材整理好，以便下次使用。

在制作电路检测器的过程中，需要注意安全。

使用电池时，要避免电池短
路和过度放电；在检测电路时，要避免触电和短路等危险情况。

同时，还需要认真阅读实验步骤，严格按照步骤进行操作，确保实验的成功和安全。

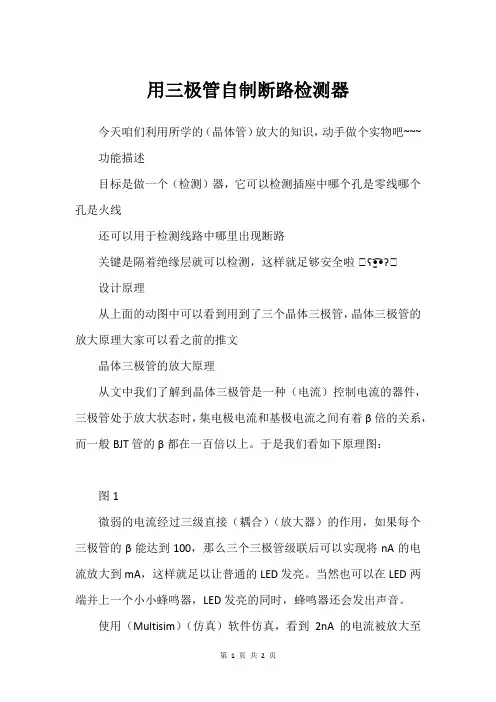

用三极管自制断路检测器今天咱们利用所学的（晶体管）放大的知识，动手做个实物吧~~~ 功能描述目标是做一个（检测）器，它可以检测插座中哪个孔是零线哪个孔是火线还可以用于检测线路中哪里出现断路关键是隔着绝缘层就可以检测，这样就足够安全啦ฅʕ• •ʔฅ设计原理从上面的动图中可以看到用到了三个晶体三极管，晶体三极管的放大原理大家可以看之前的推文晶体三极管的放大原理从文中我们了解到晶体三极管是一种（电流）控制电流的器件，三极管处于放大状态时，集电极电流和基极电流之间有着β倍的关系，而一般BJT管的β都在一百倍以上。

于是我们看如下原理图：图1微弱的电流经过三级直接（耦合）（放大器）的作用，如果每个三极管的β能达到100，那么三个三极管级联后可以实现将nA的电流放大到mA，这样就足以让普通的LED发亮。

当然也可以在LED两端并上一个小小蜂鸣器，LED发亮的同时，蜂鸣器还会发出声音。

使用（Multisim）（仿真）软件仿真，看到2nA的电流被放大至12mA，并点亮了LED。

当然不同三极管放大倍数会有所不同，但三级的放大，点亮个LED还是没啥问题的。

上图中的电流源从哪里获取呢？实际中家用电器或插座的火线附近存在变化的电场，变化的电场产生磁场，使用感应线圈就可以感应出微弱的电流。

于是这个电流（信号）就有了。

当然如果没有感应到电流，那LED就不会发光。

这就实现了检测~~动手实践制作材料三个晶体三极管，可以选择实验室常见的S80501个LED（颜色不限，红色效果好些，还可再准备一个蜂鸣器）3V（电源）（可以选用两节常用的5号或7号电池）一段普通的导线动手操作按照图1的原理图将各元件管脚焊接上。

注意晶体管的三个引脚的判断哦。

可以选择在洞洞板上焊接，也可直接用焊锡连接。

当然线圈的绕线方式和圈数、三极管的型号都会影响到检测的灵敏度，所以要根据实际使用做出一定调整哦。

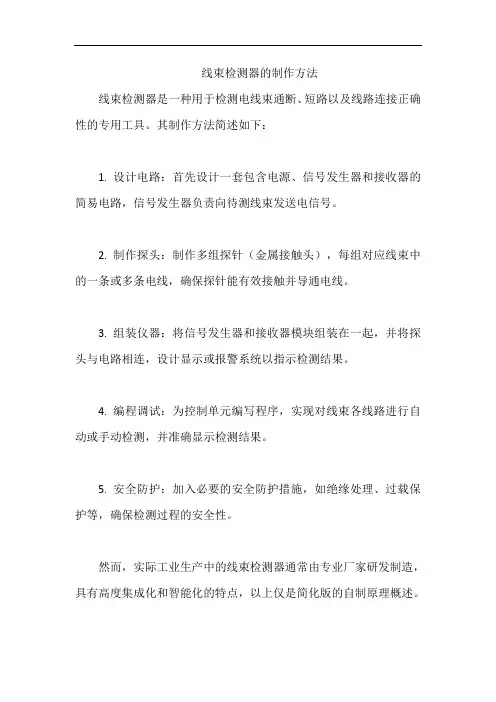

线束检测器的制作方法
线束检测器是一种用于检测电线束通断、短路以及线路连接正确性的专用工具。

其制作方法简述如下：
1. 设计电路：首先设计一套包含电源、信号发生器和接收器的简易电路，信号发生器负责向待测线束发送电信号。

2. 制作探头：制作多组探针（金属接触头），每组对应线束中的一条或多条电线，确保探针能有效接触并导通电线。

3. 组装仪器：将信号发生器和接收器模块组装在一起，并将探头与电路相连，设计显示或报警系统以指示检测结果。

4. 编程调试：为控制单元编写程序，实现对线束各线路进行自动或手动检测，并准确显示检测结果。

5. 安全防护：加入必要的安全防护措施，如绝缘处理、过载保护等，确保检测过程的安全性。

然而，实际工业生产中的线束检测器通常由专业厂家研发制造，具有高度集成化和智能化的特点，以上仅是简化版的自制原理概述。

制作断线报警器简介断线报警器是一种用于检测电路中是否有断线的小型电子设备。

它通过检测电路中的电流和电压来判断电路是否正常工作。

一旦发现电路中出现了断线，它会及时发出警报，提醒用户及时修复问题，避免造成不必要的事故。

材料和工具•数字万用表•多功能电线钳•麻花钻•脚手架实验板•连接导线•活性蜂鸣器模块制作过程步骤1：制作电路首先，在脚手架实验板上安装两个插座，它们将作为电路的输入和输出端口。

然后，将活性蜂鸣器模块插入实验板的一个数字端口，用连接导线将它的正极和负极与实验板上的两个插座连接起来。

接着，将一个红色的导线连接到插座A上，再将其另一端连接到电源的正极，将一个黑色的导线连接到插座B上，再将其另一端连接到电源的负极。

步骤2：测试和调试在接线完成后，用数字万用表测试电路的电压和电流是否正常。

然后，将一个器具上的电线钳放在电路线中某个地方，检查它们是否与电路的其他部分连接着。

如果器具上的电线钳与电路的其他部分连接着，这意味着电路中没有断线。

反之，如果电线钳没有连接到任何东西，这意味着电路中存在断线。

步骤3：加入警报在电路正常运行的情况下，活性蜂鸣器模块不会发出任何声音。

但是，如果检测到电路中出现了断线，它就会开始发出警报。

为了测试警报是否正常工作，可以先用麻花钻在电路线中切断一段电线，然后检查是否发出了警报声。

步骤4：细节调整根据实际需要调整电路的细节。

例如，在警报声音太大或太小的情况下，可以调节活性蜂鸣器模块的音量控制开关。

在警报声音太尖或太沉闷的情况下，可以调节调频电阻器的电阻值。

制作断线报警器是一项有趣且有用的DIY项目。

通过了解它的工作原理和制作过程，可以大大提高自己的电子技能，为今后的电子实践打下坚实的基础。

自制半波脉冲电缆识别仪【摘要】随着电缆的敷设密度越来越大，如何自多条并列电缆中准确判断出所要处理的停运电缆，是在施工中经常遇到的问题。

为解决这一问题，减少停电范围和停电时间，利用脉冲信号法自制一台电力电缆识别仪，简述一下其原理及其应用结果。

【关键词】电缆识别脉冲信号随着港口供电水平的提高，电缆的敷设密度越来越大。

常常是数条电缆并列敷设在一起运行。

当某一条电缆发生故障或因其它原因而停运，并需要进行检修时.如何自多条并列电缆中准确判断出所要处理的停运电缆，是在施工中经常遇到的问题。

如这一判断发生错误，不仅有可能引起误伤运行电缆的事故，而且还可能造成人身伤亡的重大事故。

所以，这是一项必须解决的技术问题。

实现此功能的电缆识别仪一般有两种实现方法：（1）音频感应法；（2）脉冲信号法。

本项目中的电缆识别仪是根据脉冲信号法研制的。

1 基本原理该方法是将一脉冲电流按图1所示的方式注入到停运电缆的缆芯中。

设流入停运缆芯的电流为则流经自身和其它并列电缆外皮构电流分别为、和——（设有3条并列电缆）。

因此：由图1可知，脉冲电流在停运电缆周围产生的磁场方向和幅值与其它运行电缆周围产生的磁场不同。

因此，当用卡钳将电缆周围变化的磁场信号转换成电信号，再对这一电信号进行相应的处理和显示，就可很容易的判断出哪一条是停运电缆了。

如果卡钳感应不到任何信号，或所感应到的信号频率与脉冲信号发生器输出的信号频率不相同，则也说明这些电缆不是所要拨的那条电缆。

脉冲电流法同样可以用于判断单芯电缆。

2 电缆识别仪的实现电路2.1 信号发生部分电缆识别仪的脉冲信号发送部分要产生275的方波信号以区别50的工频交流电。

并且为了设计简便，采用方波发生器即可满足设计需要，从而使信号发生部分的电路设计大大简化。

信号发生部分电路包括可调节频率的信号发生器部分、可调节占空比的信号发生器部分、功放与升压电路等部分。

电路框图见图2。

2.1.1 整流电路部分由于本项目中脉冲发生器只需要发生固定频率的方波信号，因此选择构造简单且性能稳定的由反向器构成的多谐振荡器来实现。
