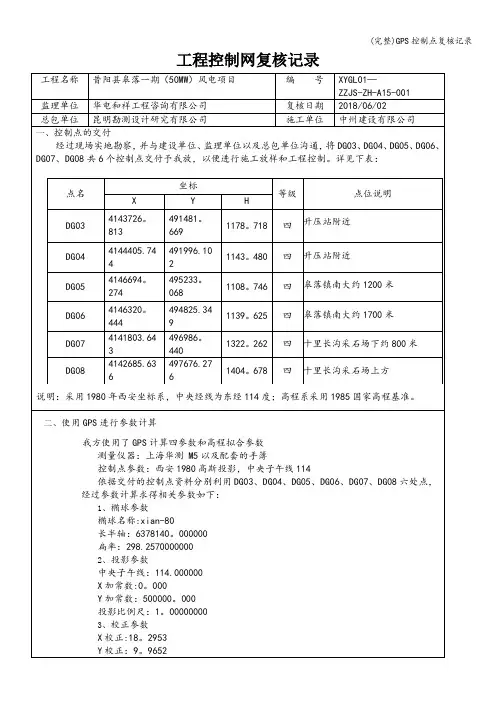

工程控制网测量记录

工程测量控制点移交记录
经2020年6月3日现场测绘放控制桩如下：
上列控制基准点共计 4 个，现移交给总承包单位作为施工测量控制基准，请使用单位使用前进行复核。

控制点移交后由总包单位进行妥善保管及管理，本地块一切分包队伍如使用控制点必须经总包统一指挥。

移交后建设单位不再无偿提供控制点，如需要增加或重新施放控制点，建设单位需根据市场价格进行有偿服务，费用由申请方承担。

交点方： 负责人：
接点方： 负责人：
监理方： 负责人：
年 月 日。

工程负责人 测量负责人 复测人 施测人复测控制点坐标施测部位围墙中心线仪器型号：R-422NM 全站仪 证书编号：JDCH20113186仪器型号 计量编号室外温度18C — 31C 施测日期2013.07.05引测控制点 坐标 引测点（1-1）: X=4107647.235 , Y=482833.922 后视点（1-2）: X=4107593.530 , Y=483071.918引测水准点 标高石楼东卫220千伏变电站新建工程工程名称说明：根据施工图纸提供的基准点 1-1,1-2点采用坐标投点法对设计院给定的 6个围墙中工程编号JDJE-TJ-001心线控制桩点坐标进行复测。

坐标A 1A 2A 3A 4A 5 A 6X4107561.177 4107505.180 4107517.034 4107442.936 4107475.890 4107605.982 Y482778.476482790.376482846.133482861.882483016.921482989.263工程控制网测量记录工程名称石楼东卫220千伏变电站新建工程工程编号JDJE-TJ-001施测部位围墙中心线仪器型号仪器型号：电子经纬仪计量编号证书编号：JH13S-9795(1)号室外温度18C—31 C施测日期2013.07.05引测控制点1-1 点(X=4107647.235 , Y=482833.922 )坐标2-2 点(X=4107593.530 , Y=483071.918 )引测水准点标高说明：根据图纸给定的控制桩1-1、2-2坐标点，将电子经纬仪分别架于1-1、2-2坐标点，分别后视2-2、1-1坐标点，采用坐标投点法，转动电子经纬仪测定角a、B,对E点进行复核；同理可对F点进行复核。

假定EF为零度，顺时针转动电子经纬仪，即可检验围墙中心线控制点间实测角度与计算角度符合性。

复测意见角度/ FEA/ FEB/ FEC/ FED闭合角度计算角度a45°07' 30"160 °08' 26"205 °32' 39"270°00' 01"360°00' 00"实测角度b45 °07' 29"160 °08' 24"205 °32' 40"207°00' 03"360°00' 00"a-b1"2"-1"-2"工程负责人测量负责人复测人施测人其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。

工程定位测量及复测记录背景介绍在工程建设中，为了确保工程的位置和姿态的准确性，通常需要进行定位测量。

在建筑施工中，土建和装修安装工程都需要进行定位测量。

然而，测量数据的准确性与实际情况一致性是需要及时复测以确认的。

因此，本文主要介绍工程定位测量和复测的记录方法。

定位测量测量方法在进行定位测量前，需要进行测量点的布设。

通常使用基准点或控制点，作为测量的起点和终点。

若基准点已确定，则可直接使用，若没有，则需要进行基准线的确认。

测量一般采用全站仪、底盘及其他测量仪器。

对于相对较小的建筑物及室外工程，通常使用全站仪测量，而对于较大场地或高层建筑的测量，在测量精度及速度上更适合开展底盘测量。

在测量过程中，应注意保持测量仪器的稳定和准确。

如果施工现场存在其他环境干扰，应及时进行调整。

测量数据对于测量数据的记录，主要包括点名、点坐标、标高、测量时间等。

需要按照设计图纸或蓝图的要求，进行标记和记录。

同时，在测量过程中，需要尽量避免漏测和误差。

测量结果定位测量应根据设计图纸或蓝图要求，将测量结果标示在平面图或立面图上，以便后续工程施工。

重复测量在工程建设中，定位测量的准确性与实际情况一致性是需要及时复测以确认的。

因此，在定位测量后，通常需要进行再次测量，以确保测量结果的准确性。

测量时间重复测量的时间通常是在测量一周之内进行。

在重复测量中，需要注意避免环境变化，如温度和湿度的变化。

测量数据针对定位测量中的各项数据，坐标、标高、测量时间等，重复测量应采用相同的测量方法和测量仪器。

测量结果的差值不能超过规定允许范围。

测量结果重复测量的数据结果应与定位测量的数据结果进行对比，如果数据结果相符，则表明测量的结果是正确的；如果不同，则需要进行重新测量或修改。

对于测量结果的记录，需要进行相应的标注和记录，以便后续操作。

在工程建设中，定位测量和重复测量是非常重要的工作。

通过对定位测量和重复测量的方法和数据进行记录与对比，能够保证工程的稳定性和工程质量的保证。

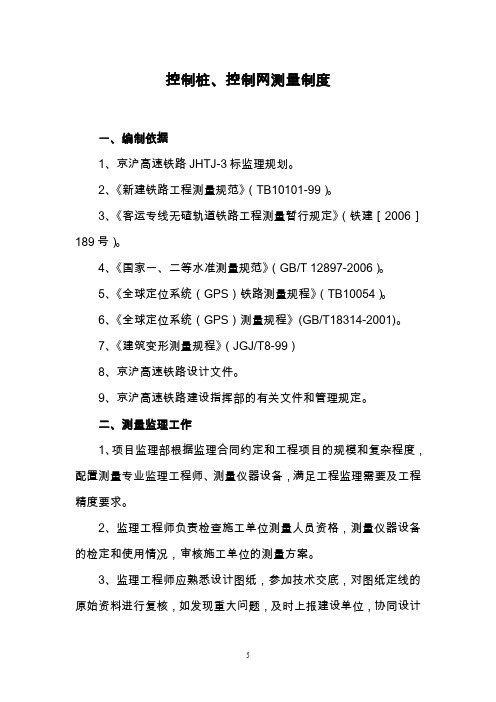

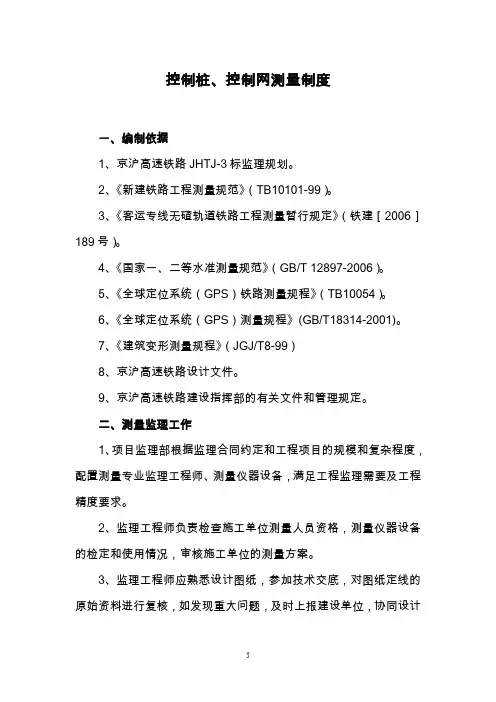

控制桩、控制网测量制度一、编制依据1、京沪高速铁路JHTJ-3标监理规划。

2、《新建铁路工程测量规范》（TB10101-99）。

3、《客运专线无碴轨道铁路工程测量暂行规定》（铁建［2006］189号）。

4、《国家一、二等水准测量规范》（GB/T 12897-2006）。

5、《全球定位系统（GPS）铁路测量规程》（TB10054）。

6、《全球定位系统（GPS）测量规程》(GB/T18314-2001)。

7、《建筑变形测量规程》（JGJ/T8-99）8、京沪高速铁路设计文件。

9、京沪高速铁路建设指挥部的有关文件和管理规定。

二、测量监理工作1、项目监理部根据监理合同约定和工程项目的规模和复杂程度，配置测量专业监理工程师、测量仪器设备，满足工程监理需要及工程精度要求。

2、监理工程师负责检查施工单位测量人员资格，测量仪器设备的检定和使用情况，审核施工单位的测量方案。

3、监理工程师应熟悉设计图纸，参加技术交底，对图纸定线的原始资料进行复核，如发现重大问题，及时上报建设单位，协同设计单位研究解决。

4、监理工程师对施工单位施工测量的内、外业资料进行检查，对其内、外业成果资料的正确性和完整性进行复核，采取见证和平行的方法对测量过程进行检查，必要时应进行独立复测。

5、监理工程师应特别注意相邻合同标段及相邻施工段接合处测量结果及资料的符合性，必要时应会同建设单位组织相邻合同标段及相邻施工段进行贯通测量和跨标段联测。

6、督促施工单位在测量工作中采取行之有效的多级复核制，换手观测和计算，完成精测网的复测、施工控制点加密测量、施工放样测量、竣工测量以及导线点、水准点的保护和恢复重建工作。

7、规范和完善内业资料，保证资料与工程实体同步。

三、交桩及精测网复测的监理工作（一）交桩开工前，监理工程师应参加由建设单位主持的勘察设计单位向施工单位进行的现场交桩工作，并与建设单位、设计单位、施工单位一起签署交桩协议书。

勘测设计单位向施工单位交桩的范围和内容包括：1、平面、高程控制测量技术总结。

1.目的为了对监理咨询服务项目工程测量质量进行有效控制，监理项目部必须对施工单位的测量成果报验资料进行复核测量，以保证工程测量的定位放线、标高、轴线等的准确性、可靠性，符合设计和规范要求，同时考虑到工程测量的专业性和重要性，各分/子公司应成立专业测量小组。

为了明确专业测量小组和项目部测量人员之间的职责以及相关的测量复核要求，特制定本作业指导书。

2.适用范围本作业指导书适用于企业所承接的建（构）筑物工程监理的测量复核作业。

（对市政项目尚应按交通部和上海市政局的有关规定执行）。

3. 依据文件《城市测量规范》(CJJ8-99)《工程测量规范》(GB50026-93)《精密工程测量规范》(GB/T15314-94)《国家一、二等水准测量规范》(GB12897-91)《国家三、四等水准测量规范》(GB12898-91)《建筑地基基础工程施工质量验收规范》(GB50202-2002)《钢结构工程施工质量验收规范》(GB50205-2001)《建筑地面工程施工质量验收规范》(GB50209-2002)《建筑变形测量规程》(JGJ/T8-97)专业测绘院(队)、设计部门及业主方所提供的测绘数据成果和特殊的技术要求以及规划部门出具的红线依据。

《工程监理服务控制程序》JKPM/B03-20074．职责4.1测量监理人员的职责规定4.1.1分/子公司专职测量监理人员职责范围，主要负责分/子公司所承接的工程项目监理测量复核工作，具体应承担的作业内容如下：a)测量控制网的复核；b)建(构)筑物施工测量定位(灰线)测量复核；c)基础垫层上弹出的定位轴线测量复核；d)首层(标高±0.00面)结构上的定位轴线测量复核；e)建(构)筑物特殊部位定位轴线测量复核；f)建(构)筑物沉降(变形)测量复核，观测次数不少于3次；高度超过100米（含此数）建(构)筑物的整体垂直度测量复核。

4.1.2项目部测量监理人员职责范围，主要负责项目部所承接的工程项目监理测量复核工作，具体应承担的作业内容如下：a)建(构)筑物桩基工程小样桩桩位测量复核；b)建(构)筑物桩基工程(竣工)桩位偏差测量复核；c)建(构)筑物各层层内及上引定位轴线测量复核；d)高层建(构)筑物电梯井垂直度测量复核。

工程测量控制点交桩记录表工程名称：工程地点：编号：序号桩点名称桩类型桩位置坐标值绝对高程备注1 X Y2 X Y3 X Y4 X Y简图上列桩基共个，现提交给施工单位做施工测量控制基点，使用前应予以复核。

其它说明：交桩单位：（公章）年月日复核情况：接桩单位：（公章）年月日交桩过程会签栏交桩人：交桩单位负责人接桩人: 接桩单位负责人：现场监理年月日..... 工程定位测量线记录汇总表.....注：定位、测量放线记录附后。

项目（专业）技术负责人：项目质检员：z. .. 导线点复测记录施记录1测点测角°′″位角°′″距离（m）纵坐标增量△X（m）横坐标增量△Y（m）纵坐标X（m）横坐标Y（m）备注计算（另附简图）：结论：1、角度闭合差：f测= f容=2、坐标增量闭合差：f X= f Y=3、导线相对闭合差：f= k=观测：复测：计算：施工项目技术负责人：z. .......水准点复测记工程名称：施工单位：复测部位：日期：测点后视（1）前视（2）高差高程（m）（4）备注+（3）=（1）-（2）-（3）=（1）-（2）.....计算：实测闭合差= 容闭合差=结论：观测：复测：计算：施工项目技术负责人：测量复核记录施记表3工程名称施工单位复核部位日期原施测人测量复核人......z. ..。

工程定位测量及复测记录1. 背景介绍在建筑、桥梁、道路等工程施工中，为了保证工程的准确性和精度，需要进行定位测量。

定位测量是指在施工前、中、后的不同阶段通过仪器设备对工程进行位置、高程、角度等方面的测量，从而确定施工的坐标、高程和形状等，以保证工程的质量和安全性。

一旦工程已经完成并交付使用，又需要进行复测来验证工程的准确性和精度，以及检测工程是否存在缺陷。

因此，工程定位测量及复测记录是工程施工过程中非常重要的一环。

下面将分别介绍工程定位测量和复测的方法和步骤，并记录实际施工中的测量数据和复测结果。

2. 工程定位测量2.1 测量方法和步骤工程定位测量主要有以下几种方法：•全站仪法•GPS测量法•激光测量法在实际施工中，我们通常使用全站仪法进行定位测量。

其测量步骤如下：1.选择测量点在施工现场选择需要测量的点位，一般包括控制点和待测量点。

2.置设全站仪选择一个好的放置位置，注意保护设备。

3.启动全站仪等待全站仪启动并自检完成。

4.校正全站仪进行全站仪的校准，以保证测量结果的准确性和精度。

5.测量控制点通过全站仪对已知控制点进行测量，获得控制点坐标、高程和方向角等数据。

6.测量待测量点根据控制点的坐标和方向角等数据，对待测量点进行测量，获得待测点的坐标、高程和方向角等数据。

7.记录测量数据将测量得到的数据记录在工程测量表中，以备后续施工使用。

2.2 示例数据记录下面是根据上述测量步骤，对一个施工现场的测量数据进行记录的示例：点位X坐标Y坐标高程方向角控制点1 576.5 329.2 67.5 122°控制点2 926.3 122.3 68.9 224°待测点1 458.6 731.9 71.2 312°待测点2 1034.9 642.4 69.8 78°3. 工程复测3.1 复测方法和步骤工程复测需要重复进行定位测量，以比对原有的测量结果，并检测工程是否存在缺陷。
