0、说明BLE-SER蓝牙转串口模块手册版本：1C1、概述BLE-SER蓝牙转串口模块是基于CH9140芯片开发，支持蓝牙BLE4.2，串口波特率最高1Mbps，模块支持蓝牙主从一体模式或从机模式，主从模式可以自动连接或绑定。

提供电脑端虚拟串口驱动可使蓝牙接口直接使用串口调试工具、兼容串口应用程序，无需二次开发即可与串口接口通讯，轻松让串口实现免插线和不受线缆距离限制。

BLE-SER外形：CH9140一些应用方案框图：图1蓝牙主机通过CH9140蓝牙与串口设备进行串口通讯框图图2两端MCU或串口设备使用CH9140蓝牙主从连接进行通讯框图2、特点●提供电脑端蓝牙虚拟串口驱动。

●兼容已有串口软件和工具，无需二次开发。

●支持Windows/Linux/Android/iOS等系统蓝牙主机连接。

●支持蓝牙主从一体模式和从机模式。

●蓝牙主从模式可以自动连接或绑定。

●支持硬件配置参数。

●传输距离100米。

●发射功率8档可调。

●掉电睡眠电流0.3uA 。

●支持3.3V 和2.5V 工作电压。

●异步串口默认波特率115200bps 。

●串口支持MODEM 联络信号RTS 、CTS 。

●串口支持奇、偶、无校验、空白0、标志1等校验方式。

●支持获取芯片供电电压参数。

3、BLE-SER-A 封装尺寸及引脚定义引脚号 引脚名称 类型 引脚说明1 BLE_MODE I 蓝牙模式设置，内置上拉电阻低电平：主从一体模式，高电平：从机模式2 VCC P 模块电源输入 3GND P电源地4 RELOAD /LED I/O芯片上电时为RELOAD 恢复出厂设置功能输入引脚，检测到连续2秒低电平后恢复出厂设置；芯片上电完成后为LED 芯片状态指示信号输出引脚，低电平有效；5 RTS# O MODEM 联络输出信号，请求发送，低电平有效6 CTS I MODEM 联络输入信号，清除发送，低电平有效7 TXD O 串口发送引脚 8RXDI串口接收引脚注：P ：电源引脚，I ：输入引脚，O ：输出引脚4、BLE-SER-A 封装推荐焊盘尺寸5、布局建议模块上端为板载天线，天线的布局与无线通信的质量有关，良好的通信质量可保证稳定的数据传输速率。

hc05蓝牙模块如何使用_两个hc05蓝牙模块配对
蓝牙HC05是主从一体的蓝牙串口模块，简单的说，当蓝牙设备与蓝牙设备配对连接成功后，我们可以忽视蓝牙内部的通信协议，直接将将蓝牙当做串口用。

当建立连接，两设备共同使用一通道也就是同一个串口，一个设备发送数据到通道中，另外一个设备便可以接收通道中的数据。

hc05蓝牙模块如何使用----hc05蓝牙模块设置AT指令一般的蓝牙模块使用有三种。

第一：蓝牙从设备与电脑配对连接（1、电脑自带蓝牙2、电脑不带蓝牙，这事需要蓝牙适配器）
第二：蓝牙从设备与手机配对连接
第三：蓝牙从设备与蓝牙主设备配对连接
HC05蓝牙模块的A T模式设置的方法大致有三种：
一、默认设置
二、用USB转UART模块设置
三、用带有蓝牙设置的主控器串口程序进行设置
第一：主要默认设置：
模块工作角色：从模式
串口参数：38400bits/s停止位1位无校验位
配对码：1234
设备名称：HC-05
连接模式：任意蓝牙设备连接模式
第二：用USBtoUART模块设置蓝牙
蓝牙HC05模块探究-设置AT指令
蓝牙与USB转串口模块连接方式，RXD-TXTXD-RXVCC-VCCGND-GND
要设置蓝牙AT指令，必须让AT引脚置高，然后接上蓝牙模块，当蓝牙模块state灯变为慢闪，则表明已经进入AT模式。

（j将蓝牙模块与转串口模块对插，用跳线将AT对应的。

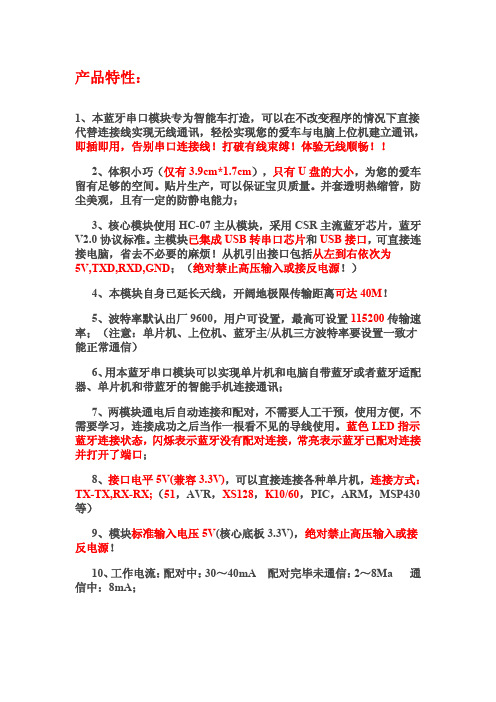

产品特性：1、本蓝牙串口模块专为智能车打造，可以在不改变程序的情况下直接代替连接线实现无线通讯，轻松实现您的爱车与电脑上位机建立通讯，即插即用，告别串口连接线！打破有线束缚！体验无线顺畅！！2、体积小巧（仅有3.9cm*1.7cm），只有U盘的大小，为您的爱车留有足够的空间。

贴片生产，可以保证宝贝质量。

并套透明热缩管，防尘美观，且有一定的防静电能力；3、核心模块使用HC-07主从模块，采用CSR主流蓝牙芯片，蓝牙V2.0协议标准。

主模块已集成USB转串口芯片和USB接口，可直接连接电脑，省去不必要的麻烦！从机引出接口包括从左到右依次为5V,TXD,RXD,GND；（绝对禁止高压输入或接反电源！）4、本模块自身已延长天线，开阔地极限传输距离可达40M！5、波特率默认出厂9600，用户可设置，最高可设置115200传输速率；（注意：单片机、上位机、蓝牙主/从机三方波特率要设置一致才能正常通信）6、用本蓝牙串口模块可以实现单片机和电脑自带蓝牙或者蓝牙适配器、单片机和带蓝牙的智能手机连接通讯；7、两模块通电后自动连接和配对，不需要人工干预，使用方便，不需要学习，连接成功之后当作一根看不见的导线使用。

蓝色LED指示蓝牙连接状态，闪烁表示蓝牙没有配对连接，常亮表示蓝牙已配对连接并打开了端口；8、接口电平5V(兼容3.3V)，可以直接连接各种单片机，连接方式：TX-TX,RX-RX;（51，AVR，XS128，K10/60，PIC，ARM，MSP430等）9、模块标准输入电压5V(核心底板3.3V)，绝对禁止高压输入或接反电源！10、工作电流：配对中：30～40mA 配对完毕未通信：2～8Ma 通信中：8mA；11、配对以后当全双工串口使用，无需了解任何蓝牙协议，但仅支持8位数据位、1位停止位、无奇偶校验的通信格式，这也是最常用的通信格式，不支持其他格式；12、本套装中的从机能与各种带蓝牙功能的电脑、蓝牙主机、大部分带蓝牙的手机、PDA、PSP等智能终端配对，从机之间不能配对。

性能概要完整的蓝牙解决方案ÿ蓝牙2.0 带EDR，2Mbps-3Mbps 调制度ÿ内置2.4GHz 天线, 用户无需调试天线ÿ外置8Mbit FLASHÿ低电压3.3V 工作ÿ可选PIO 控制ÿ标准HCI 端口(UART or USB)ÿUSB 协议: Full Speed USB1.1, Compliant With 2.0ÿ模块可以作为SMD 贴片工艺ÿRoHS 制程ÿ引脚半孔工艺ÿ数字2.4GHz 无线收发射ÿCSR BC04 蓝牙芯片技术ÿ自适应跳频技术ÿ体积小,(27mm×13mm×2mm)ÿ简单的外围设计电路ÿ蓝牙Class 2 功率级别ÿ存储温度：-40至+85 度，工作温度：-25 至+75 度ÿ协波干扰：2.4MHz，发射功率3 dBmÿ误码率：0，但会在传输链路产生信号衰变，才有误码，如RS232 和TTL线路处理线路中一、从机模块使用说明在应用方面从机是用于单片机跟电脑或者手机配对通讯。

使用方法是把模块的通信线RXD TXD连接到单片机，然后用手机或者电脑搜索蓝牙设备，并配对连接。

如果是使用手机，我们提供安卓系统的测试程序，如果是wm系统，则可以从网上下载一个串口调试助手。

使用电脑连接后会自动分配com口，一般会出现两个，分别试验一下，有一个口可以通信。

如果是想利用电脑连接模块，我们推荐用IVT软件，因为微软自带的蓝牙驱动存在很多问题。

详细内容请参照文档《使用蓝牙适配器连接模块说明.doc》。

如何进行A T指令操作？模块的参数设置是需要通过A T指令进行的。

比如设置设备名称，配对密码，修改波特率等。

如果您的设备使用中参数基本固定，可以在使用前修改完毕，以后就直接利用其通讯即可，参数设置只需设置一次，之后会保存住。

HC-08蓝牙4.0BLE串口模块用户手册目录一.模块介绍1.1特点简介 (3)1.2基本参数 (3)1.3电气特性 (3)1.4系列产品 (4)二.连接通讯说明2.1模块工作原理简单介绍 (4)2.2模块MCU等设备的连接通讯 (4)2.3模块之间的连接通讯 (5)2.4模块与手机的连接通讯 (5)2.5模块与PC的连接通讯 (5)三.快速测试3.1参数架与模块连接 (6)3.2通讯测试 (6)四.开发利用4.1模块尺寸和引脚定义 (7)4.2嵌入方式 (9)4.3参考连接电路 (10)五.AT指令5.1模块参数设置AT指令 (11)5.2指令集总 (11)5.3指令说明 (12)低功耗模式下模块的工作电流情况 (20)六.关于汇承6.1公司简介 (21)发布日期：2017-08-18软件版本：HC-08V3.12017-07-07硬件版本：V2.02016-05-31更新内容序号更新内容时间1更新“A T+VERSION”指令2014.08.222更新“A T+BAUD”指令2014.08.223增加“A T+RX”指令2014.08.224增加“A T+DEFAUL T”指令2014.08.225增加“A T+RESET”指令2014.08.226增加“A T+ROLE”指令取消原34引脚设置角色功能2014.08.227更新“A T+VERSION”指令2014.08.228更新“A T+BAUD”指令2014.08.229增加“A T+RFPM”指令2014.08.2210增加“A T+CONT”指令2014.08.2211增加“A T+A VDA”指令2014.08.2212增加“A T+TIME”指令2014.08.2213增加“A T+CLEAR”指令2015.07.3014增加“A T+LED”指令2016.09.1515增加“A T+AINT”指令2016.09.1516增加“A T+CINT”指令2016.09.1517增加“A T+CTOUT”指令2016.09.1518增加“A T+LUUID”指令2016.09.1519增加“A T+SUUID”指令2016.09.1520增加“A T+TUUID”指令2016.09.1521删除“A T+TIME”指令2016.09.1522修改低功耗模式的描述2017.04.1823修复不能自动进入低功耗的问题2017.07.0724增加17脚（P1.1）作为连接指示输出2017.07.0725增加“AT+AUST”指令2017.07.071.1特点简介HC-08蓝牙串口通信模块是新一代的基于Bluetooth Specification V4.0BLE蓝牙协议的数传模块。

HC-42蓝牙5.0BLE串口模块用户手册目录一.模块介绍1.1特点简介 (3)1.2基本参数 (3)1.3电气特性 (3)1.4系列产品 (4)二.连接通讯说明2.1模块工作原理简单介绍 (4)2.2模块MCU等设备的连接通讯 (4)2.3模块与手机的连接通讯 (5)三.快速测试3.1参数架与模块连接 (5)3.2通讯测试 (5)四.开发利用4.1模块尺寸和引脚定义 (6)4.2嵌入方式 (7)4.3参考连接电路 (8)五.AT指令5.1模块参数设置AT指令 (9)5.2指令集总 (9)5.3指令说明 (10)六.关于汇承6.1公司简介 (14)软件版本：HC-42V2.02018-06-18硬件版本：V1.02018-01-12更新内容序号更新内容时间1231.1特点简介HC-42蓝牙串口通信模块是新一代的基于Bluetooth Specification V5.0BLE 蓝牙协议的数传模块。

无线工作频段为2.4GHz ISM ，调制方式是GFSK 。

模块最大发射功率为4dBm ，接收灵敏度-96dBm 。

模块大小26.9mm×13mm×2.0mm ，集成了邮票孔封装，可以贴片工艺，很方便嵌入应用系统之内。

1.2基本参数参数名称参数值参数名称参数值型号HC-42模块尺寸26.9X13mm 工作频段 2.4G 空中速率1Mbps/2Mbps 工作电压 1.8~3.6V 天线接口内置PCB 天线工作电流参照1.3表中所述停机电流0.3μA 通讯接口UART接收灵敏度-96dBm@1Mbps 通信电平 1.8~3.6V ，与工作电压一致工作湿度10％~90％发射功率-40~4dBm存储温度-40℃~+85℃参考距离40m/2Mbps （蓝牙5.0）工作温度-25℃~+75℃1.3电气特性数值备注电压特性1.8V~3.6V 若使用纽扣电池，必须保证电压在2.5V 以上参考电流（不包括LED ）1.23mA/1.22mA全速广播/全速连接75μA/65uA 低功耗广播/低功耗连接（工作电流随广播间隔变化）0.3μA停机状态注：以上电流数据是基于气温25℃、工作电压3.3V 、出厂默认配置时测得，实际使用可能存在误差。

一、简介BT321F蓝牙发射芯片支持的音源如下：注意蓝牙发射是有损发射，音质损耗在15%的样子以实测为准蓝牙发射支持的音源原理1、支持发射AUX的音频这个是先采样为数字信号，转成SBC蓝牙发出去。

注意不支持立体声2、支持发射U盘TF卡或者spiflash的音频这个是数字信号直接转换为SBC蓝牙发出去3、支持发射PC声卡的音源这个是数字信号直接转换为SBC蓝牙发出去备注：支持是芯片支持，但是受限于软件，可能些许功能是不能同时使用的，后面详细说明蓝牙发射的特点如下：1、上电随机搜索，目前的版本就是这样，搜到谁连接谁。

但是可以定制为记忆搜索，前提是有实际的产品需求2、支持串口操作，指定蓝牙的MAC地址搜索，或者指定蓝牙名字去搜索3、对外的现象分为3块，分别是：串口输出数据信号、led指示灯、语音提示[尤其复杂功能一定要注意观察这些]二、搜索周边然后获取列表的详细说明此功能的实现，必须升级固件，不能用我们批量出货的固件，固件请联系我们。

此功能的实现相对比较麻烦，请一定先理解清楚整个逻辑，实现的流程，逻辑如下：1、蓝牙主机芯片上电进入空闲，等待用户发送SF09指令，搜索一遍周边的设备，2、然后获取到对应设备的蓝牙名+MAC地址，对应的返回指令是“R1”和“R2”3、这里用户端的MCU必须同时存储【蓝牙名+MAC地址】。

因为蓝牙名是会有重复的，但是mac地址是没有重复的4、如果客户做现实，前端的显示，肯定是显示蓝牙名。

当选中对应的蓝牙名之后，就调取对应的MAC地址5、最后就是指定MAC地址去连接了。

也有连不上的可能，这个就看客户的软件优化了6、注意，所有的从设备蓝牙音箱或者蓝牙耳机，一定要让他进入“配对状态”。

很多的从设备上电就是进入连接上次的主机设备，并不是“配对状态”。

这点请知晓。

当MCU端发起SF09之后，芯片的处理流程如上，仅供参考4.2调试举例说明1、当MCU 上位机端发送SF09指令之后，请注意，此时蓝牙发射芯片会自动搜索周边的设备，超时时间为7.5秒钟2、当蓝牙芯片发起搜索，RS01指令会发出来。

Blue t ooth V4.2 BLE RS-422/485 Serial AdapterModel: BLE-485C1.Package content:BLE RS-422/485 adapterWhite Box Dimension: 11 x 6 x 5 (cm)Total Package Weight: 105 gPackage Contents:●BLE 422/485 adapter x 1●A4 User manual x 1●Mini USB Cable x 12.Profile:2.1 Top view:LED Status Description Data LED flashData transmission Data LED solid onNo data transmission Link LED solid onBLE Link1Link LED flashNo Link Data & Link LED solid onOTA Mode2.Rear view:SetupModbusStop BitParityRoleBaud RateDIP9DIP8DIP7DIP6 DIP5DIP4DIP3 DIP2 DIP10: Switch 1:Command 0: Normal 1: Add CRC RS485 only0: 11: 200: None 01: Odd 10: Odd 11: Even0:Slave 110:2400111:4800000:9600001:19200010:38400011:57600100:115200101:230400Remark:1.000000000 by default, in red bold character2.The GATT service and AT command will support more settings than the DIP switch,please check the page 4 section 5 and page 5 section 6.3.Power supply:3.1 Voltage: 5~27 VDC, Don’t exceed the limit.3.2 There’re 3 ways to power the adapter: Mini USB, Terminal Block and pin9 of DB9,please choose one. Don’t power the adapter by more than two sources.3.3 The mini USB cable is inside the standard package.4.Specifications:4.1 Default value: (BLE Peripheral)●Baud rate: 9,600 bps ●Data bit: 8DIP Switch▲RS-485▼RS-422Terminal Block●Parity: none●Stop bit: 1●Flow control: none●Device Name: BLE 4854.2 COM port:●Baud Rate: 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2/230.4/460.8/921.6 Kbps●Parity: none/even/odd●Stop bit: 1/1.5/2●Data bit: 7/8Remark: The GATT service and AT command will support all the functions, please check the page 4 section 5 and page 5 section 6.4.3 Range: max. 50 m in open space4.4 TX Power: Max. 3 dBm4.5 RX Sensitivity: -89 dBm typical4.6 TX current consumption of 15.6 mA (radio only, 0 dbm)4.7 Operation Temperature: –40 °C to +70 °C4.8 Dimensions: 81.6 mm (L) x 31.75 mm (W) x 17 mm (H)4.9 Antenna Gain: max. 2 dBRemark: All contents are subject to change without notice.5.GATT Service:5.1 Architecture:SERIAL456The command will need 200ms delay.(Default)1One stop bit.2Two stop bits.Inquire the current setting.VERSION=This command is used to inquiry the firmware version.Inquire the version codes.7.RS-485 Wire connection8.APP Download:Android: iOS:APP Sample code: Please contact the supplier for the test sample code. The APP is used for the configuration and the data transmission test.Scan BLE Setup modeScan and select one. Connect and configure Data transmission test.DisconnectTX area RX areaData modeClear dataand log Device listSelect one EnableCentralSetupResetDefaultSerial Port setting: Baud rate, Databit, Stop bit, Parity, flow control.。
