(完整版)触电的类型
- 格式:doc
- 大小:28.51 KB
- 文档页数:2
按人体与电源接触的方式和电流通过人体的途径,触电事故可分为哪几种类型?按人体与电源接触的方式和电流通过人体的途径,触电事故可分为单相触电、两相触电和跨步电压触电三种类型。
(1)单相触电。
人站在地面或其他接地体上,身体的某一部位触及到一相带电导体,电流通过人体流人大地,这种触电方称为单相触电。
此外,在高压电气设备或带电体附近,当人体与高压带电体的距离小于规定的安全距离时,将发生高压带电体对人体放电,造成触电,这种触电方式也称为单相触电。
触电后果根据电源电压的高低、电网中性点是否接地而不同。
一般工矿企业和农村的低压电网,大多数采用380/220V、变压器低压侧中性点直接接地电网。
在这种电网中,若身体的某一部分碰到带电导体,便会发生单相触电,如图9-1所示。
这时人体是处在电网的相电压220V之中,电流经过人体、大地和电网中性点的接地极而构成一闭合回路。
而且,发生触电时,地面越潮湿,通过人体的电流越大。
所以中性点直接接地系统的单相触电,其后果往往很严重。
在已发生的触电事故中,大部分是这种触电方式。
例如,由于开关、灯头、电动机和用电设备有缺陷(如绝缘破损等)而发生的触电,都是单相触电。
在中性点不接地的低压电网中,线路或用电设备对地有绝缘电阻,在该电网中若发生单相触电时,电流是经过人体与其他两相的对地绝缘电阻而形成回路的,如图9-2所示。
(2)两相触电。
人体不同的两个部位同时分别接触到电源的两根相线,或接触到一根相线和中性线(零线),称为两相触电。
我国的低压供电一般为380/220V三相四线电网。
发生两相触电时,因人体分别触及到两根相线,则380V电压加在人体上,此时触电电流将从一根相线通过人体到另一根相线,通过人体的电流基本上只决定于人体电阻。
若人体电阻按1000Omega;计,电压为380V,则通过人体的电流约为380mA;若触及到一根相线和零线,相电压为220V,此时通过人体的电流约为220mA。
所以两相触电的后果往往也很严重。
触电的种类
按触电方式和电流通过人体的途径分为:
★单相触电:指人体某一部分触及一相带电体
★两相触电:人体两处同时触及两相带电体,其危险性较大
★跨步电压触电:人在接地点附近,由两步之间的跨步电压引起的触电
触电事故的原因
★违反安全用电及检修电气设备的规章制度,缺少安全措施★不懂电气知识而使用或检修电气设备,乱拉电线
★使用手持电动工具因拖拉、卷绕电线、损坏绝缘,造成漏电或短路
★电气设备在长时间高温、高湿、粉尘及化学物质作用下受腐蚀,绝缘损坏
触电事故特点
★ 1千伏以下电气事故多于高压电气事故
★夏秋炎热潮湿,设备绝缘性能降低,事故多
★电线布局不合理,乱拉临时线等易发生事故
★使用手持电动工具易发生事故
★新工人缺少安全知识,在触电事故中的比例较高
防止触电的技术措施
★绝缘:用绝缘的方法防止人接触带电体
★屏护:用屏障或围栏并加警告标志,防止触及带电体
★间距:在带电体与带电体之间、带电体与地面及其它设备之间保持一定的安全距离,防止
无意触及带电体
★保护接地或接零:保护接地是把电气设备的金属外壳用足够粗的金属导线与大地可靠连接;保护接零是在中性点接地的系统中,将电气设备在正常情况下不带电的部分与零线作良好的金属连接
★加装漏电保护装置:使得设备与线路发生漏电事故时,能迅速切断电源,防止事故发生
★使用安全电压:在触及危险大的处所作业时,必须使用安全电压。
触电事故种类范文触电事故是指人们在使用电力设备或接触带有电流的物体时,由于操作不当或设备故障,导致电流通过人体而造成的伤害或死亡事故。
触电事故种类繁多,主要包括以下几类:1.家庭触电事故:家庭触电事故一般发生在家庭用电设备的使用和维修中。
包括使用老化或损坏的电源插座、插头或电线导致的触电事故;接触带有电流的家电或电线导致的触电事故;错误操作电源开关或设备开关导致的触电事故等。
2.工业触电事故:工业触电事故主要发生在工业生产过程中。
包括操作不当引起设备漏电、短路或过负荷而导致的触电事故;电线老化、断裂导致的触电事故;高压设备或高压线路操作不当引起的触电事故等。
3.建筑触电事故:建筑触电事故主要发生在建筑施工或使用过程中。
包括使用老化或不合格的电线电缆、插头插座等电器设备导致的触电事故;建筑工地高空作业时接触高压线路带电体导致的触电事故;建筑施工过程中操作不当触电事故等。
4.农村触电事故:农村触电事故主要发生在农村地区。
由于电网设施老化、维修不及时等原因,农村地区有较高的触电事故风险。
包括触电引起的火灾事故;农村人员在维修电器设备时因操作不当导致触电事故;雨天、高湿度等环境条件下接触带有电流的物体导致触电事故等。
5.交通触电事故:交通触电事故主要发生在交通设施或交通工具上。
包括高架电车、地铁等交通设备因设备故障或维修不当导致触电事故;交通线路旁的电杆、电缆等设备因老化、不当维修引发触电事故;乘客在交通工具上接触带有电流的设备导致触电事故等。
6.医疗触电事故:医疗触电事故主要发生在医疗设施或医疗操作过程中。
包括手术室、ICU等环境中因设备故障导致触电事故;医护人员在操作电子设备或接触电源线时触电事故;医疗设备接地不良导致的触电事故等。
7.学校触电事故:学校触电事故主要发生在学校的办公、教学设施中。
包括老师或学生接触老化、损坏的电源插座或电线导致的触电事故;学生在实验教学中操作不当导致的触电事故;学校电力设备维护不及时或设备老化导致的触电事故等。

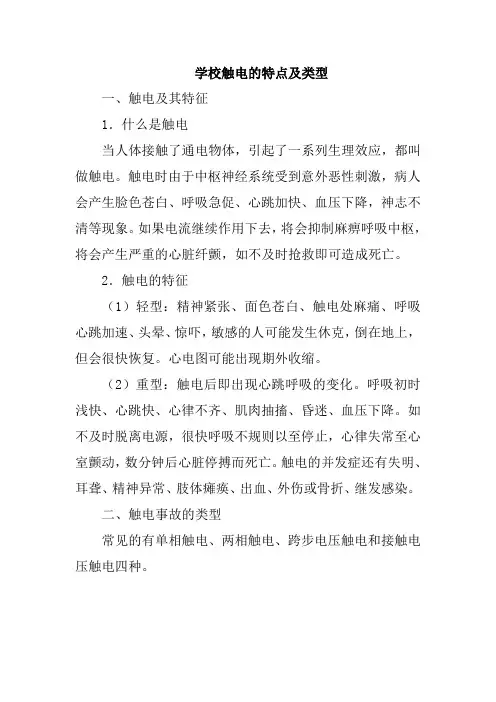

学校触电的特点及类型
一、触电及其特征
1.什么是触电
当人体接触了通电物体,引起了一系列生理效应,都叫做触电。
触电时由于中枢神经系统受到意外恶性刺激,病人会产生脸色苍白、呼吸急促、心跳加快、血压下降,神志不清等现象。
如果电流继续作用下去,将会抑制麻痹呼吸中枢,将会产生严重的心脏纤颤,如不及时抢救即可造成死亡。
2.触电的特征
(1)轻型:精神紧张、面色苍白、触电处麻痛、呼吸心跳加速、头晕、惊吓,敏感的人可能发生休克,倒在地上,但会很快恢复。
心电图可能出现期外收缩。
(2)重型:触电后即出现心跳呼吸的变化。
呼吸初时浅快、心跳快、心律不齐、肌肉抽搐、昏迷、血压下降。
如不及时脱离电源,很快呼吸不规则以至停止,心律失常至心室颤动,数分钟后心脏停搏而死亡。
触电的并发症还有失明、耳聋、精神异常、肢体瘫痪、出血、外伤或骨折、继发感染。
二、触电事故的类型
常见的有单相触电、两相触电、跨步电压触电和接触电压触电四种。
1.单相触电是指人体在地面或其他接地导体上,人体某一部分触及一相带电体的触电事故。
大部分触电事故都是单相触电事故。
2.两相触电是指人体两处同时触及两相带电体的触电事故。
其危险性一般是比较大的。
3.跨步电压触电是指接地短路电流向大地流散时,人的两脚跨步间承受电压下的触电。
4.接触电压触电则是指人体与带电设备的外壳相接触时,便会发生接触电压触电。
常见的触电类型和触电事故原因与规律(1)家庭电路触电类型:①单线触电:人站在地上碰到火线;②双线触电:人同时碰到火线和零线.(2)高压电路触电类型:①高压电弧触电:人靠近高压带电体到一定距离时,带电体和人之间发生放电现象;②跨步电压触电:高压输电线头落到地上,地面上与线头距离不同的各点存在电压,当人走近导线时两脚之间有电压.1、触电事故的常见原因(1)缺乏电气安全知识如带电拉高压隔离开关;用手触摸破坏的胶盖刀闸;儿童玩弄带电导线等。
(2)违反操作规程如在高低压共杆架设的线路电杆上检修低压线或广播线;剪修高压线附近树木而接触高压线;在高压线附近施工,或运输大型货物,施工工具和货物碰击高压线;带电接临时照明线及临时电源;火线误接在电动工具外壳上;用湿手拧灯泡;携带式照明灯使用的电压不符合安全电压等。
(3)电气设备不合格如闸刀开关或磁力启动器缺少护壳而触电;电气设备漏电;电炉的热元件没有隐蔽;电器设备外壳没有接地而带电;配电盘设计和制造上的缺陷,使配电盘前后带电部分易于触及人体;电线或电缆因绝缘磨损或腐蚀而损坏;在带电下拆装电缆等。
(4)维修不善如大风刮断的低压线路未能及时修理;胶盖开关破损长期不修;瓷瓶破裂后火线与拉线长期相碰等。
(5)偶然因素如大风刮断的电线恰巧落在人体上等。
从以上触电原因分析中,可以看出,除了偶然因素外,其他的都是可以避免的。
2.触电事故的规律(1)触电事故的季节性明显统计资料表明,一年之中二、三季度事故较多,而且6至9月最集中。
这与夏秋季多雨、天气潮湿,降低了电气设备的绝缘性能有关。
(2)低压触电事故多于高压触电事故主要原因是低压设备多,低压电网广泛,与人接触机会多,加工低压设备管理不严,思想麻痹等。
低压触电事故主要发生在远离变压器和总开关的分支线线路部分,尤其是线路的末端,即用电设备上,包括照明和动力设备。
其中属于人体直接接触正常运行带电体的直接电击者要少于间接触及者,即因电气设备发生故障,人体触及意外带电体而发生触电事故的较多。

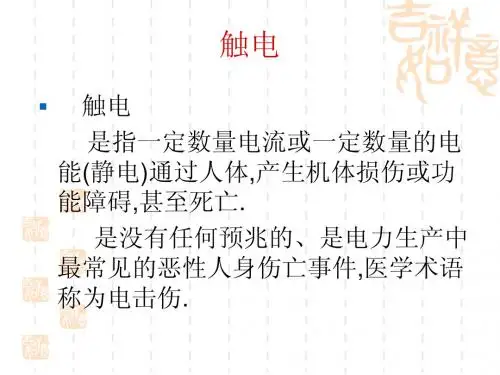

人体的触电一、人体的触电种类当人体触及带电体时,电流流过人体,造成电流对人体的伤害称为触电。
触电的种类归纳起来有以下四类:〔一〕人体与带电体的直接接触触电人体与带电体的直接接触触电可分为单相触电和两相触电。
1.单相触电人体接触带电体中的某一相时,电流通过人体流入大地,这种触电方式称为单相触电。
电力网可分为大接地短路电流系统和小接地短路电流系统,由于这两种系统中性点的运行方式不同,发生单相接触电时,电流的途径及大小就不一样,触电危险性也不相同。
〔1〕中性点直接接地系统的单相触电。
以380/220V的低压配电系统为例,当人体触及某一相导体时,相电压作用于人体,相电流经过人体、大地、系统中性点接地装置、中性线形成闭合回路,如图2-1-4(a)所示。
由于接地装置的电阻比人体电阻小得多,则相电压几乎全部加在人体上。
设人体电阻Rr为10Ω,电源相电压Ux为2V则通过人体的电流Ir约为220mA,远大于人体的摆脱阈值,足以使人死亡。
一般状况下,工作人员脚上穿有鞋子,有一定的限流作用,人体与带电体之间以及站立点与地之间都有接触电阻,所以实际电流较220mA要小,人体触电后,有时可以摆脱。
但人体触电后由地遭受电击的突然袭击,慌乱中易造成二次伤害事故〔例如空中作业触电时摔到地面等〕。
所以工作人员应穿合格的绝缘鞋;在高压配电室的地面上应垫有绝缘橡胶垫,以防触电事故的发生。
〔2〕中性点不接地系统的单相触电。
如2-1-4(b)所示,当人站立在地面上,接触到该系统的某一相导体时,由于导线与地之间存在对地电抗Z(由线路的绝缘电阻R和对地电容C组成),则电流从人体接触的导体、人体、大地、另二相导线对地电抗形成回路,通过人体的电流与线路的绝缘电阻及对地电容的数值有关。
在低压系统中,对地电容C很小,通过人体的电流主要决定于线路的绝缘电阻R,正常状况下,R相当大,通过人体的电流很小,一般不致造成对人体的伤害,但当线路绝缘下降时,单相触电对人体的危害仍然存在。
触电的类型:
一般按接触电源时情况不同,常分为两相触电,单相触电和”跨步电压”触电。
发生触电时,现场急救具体方法如下:
1、迅速解脱电源:发生触电事故时,切不可惊慌失措,束手无策,首先要马上切断电源,使病人脱离电流损害的状态,这是能否抢救成功的首要因素,因为当触电事故发生时,电流会持续不断地通过触电者,从影响电流对人体刺激的因素中,我们知道,触电时间越长,对人体损害越严重。
为了保护病人只有马上切断电源。
其次,当病人触电时,身上有电流通过,已成为一带电体,对救护者是一个严重威胁,如不注意安全,同样会使抢救者触电。
所以,必须先使病人脱离电源后,方可抢救。
使病人脱离电源的方法有很多:
A、出事附近有电源开关和电源插头时,可立即将闸刀打开,将插头拨掉,以切断电源。
但普通的电灯开关(如拉线开关)只能关断一根线,有时不一定关断的是相线,所以不能认为是关断了电源。
B、当有电的电线触及人体引起触时,不能采用其他方法脱离电源时,可用绝缘的物体(如木棒、竹杆、手套等)将电线移掉,使病人脱离电源。
C、必要时可用绝缘工具(如带有绝缘柄的电工钳、木柄斧头以及锄头等)切断电源。
总之,在现场可因地制宜,灵活运用各种方法,快速切断电源,解脱电源时,有两个问题需注意:
A、脱离电源后,人体的肌肉不再受到电流的刺激,会立即放松,病人可自行摔倒,造成新的外伤(如颅底骨折),特别在高空时更是危险。
所以脱离电源需有相应的措施配合,避免此类情况发生,加重病情。
B、解脱电源时要注意安全,决不可再误伤他人,将事故扩大。
人或牲畜站在距离电线落地点8~10米以内。
就可能发生触电事故,这种触电叫做跨步电压触电。
人受到跨步电压时,电流虽然是沿着人的下身,从脚经腿、胯部又到脚与大地形成通路,没有经过人体的重要器官,好像比较安全。
但是实际并非如此!因为人受到较高的跨步电压作用时,双脚会抽筋,使身体倒在地上。
这不仅使作用于身体上的电流增加,而且使电流经过人体的路径改变,完全可能流经人体重要器官,如从头到手或脚。
经验证明,人倒地后电流在体内持续作用2秒钟,这种触电就会致命。
当人体的两个部位同时接触到具有不同电位的两处时,在人体内就会有电流流过,这时加在人体两个部位之间的电位差称谓接触电压。
在施工现场380/220V三相四线制供备点系统中,当电源(三相电力变压器或三相发电机)中性点直接接地时,当人的两手同时接触两条不同的相线,则两手之间的接触电压为380V(有效值);当站立于地面的人触碰一条相线,则人体的接触电压近似为22OV;当人手触及漏电的电气设备时,则漏电设备对“地”的漏电电压与人足站立点对“地”电压之差即为人的手足之间的接触电压;当一汽车吊在电力线路周围作业,且吊臂接近电力线路时,由于强电场作用,吊车电位升高,此时站立地面的人若触及汽车吊的金属吊体,则在人体上同样会产生接触电压。
接触电压的存在是人体触电事故发生的根本原因。
这只脚做得长一些是为了保证在用电器的"电路部分"接入电路前先让用电器的外壳与大地相连,这样即使用电器漏电也不会造成触电事故最关键的是要看你的总电源处是否接地。
三角插头最长的那极就是接地的,但是只有三角插头是不行的,因为三角插头的原理其实就是电器内部引了一根电线出来,插到三角插座上,然后再沿着已经接好的地线导入大地。
所以,你必须保证已经接地,三角插头才起作用,否则形同虚设。
雷电
在我们的地球表面,覆盖着一层厚厚的大气,地球大气在太阳光的照射下,形成大气对流运动现象,其中有一部分大气含有大量的水蒸气,形成水气云团。
作高速对流运动的水气云团,作切割地球地磁场运动,水气云团从而受到地球磁场的作用,在水气云团的两端形成巨大的带正、负电荷水气云团积电层,巨大的带正、负电荷水气云团积电层,受大气对流的冲击,异种水气云团积电层在空中相遇,从而产生巨大的电荷放电现象,形成一种伴有闪电和雷鸣的雄伟壮观而又有点令人生畏的自然现象:雷电。
雷电一般产生于旺盛的雨季,伴有强烈的剧风和暴雨,有时还伴有冰雹和龙卷风。
雷电产生的自然条件是:热带大气云团,向东、或向西作高速运动,才能产生雷电现象。
作高速运动的寒带大气云团,不可能产生雷电;向南、或北作高速运动的大气云团,也不可能产生雷电。
雷电产生的物理条件是:
1、产生雷电的大气层是一个以水为溶剂与其它溶于水的微量物质为溶质组成的水溶液与气溶胶的混合体的水气云团,以及包围水气云团的绝缘空气组成。
在水气云团中的水溶液与气溶胶的混合体内,存在着微量的酸、碱、盐等物质,这些酸、碱、盐等物质在水气中产生可以自由移动的正、负离子,这些正、负离子为雷电的产生提供了大量的电荷源。
2、水气云团在巨大的空气气流的推动下,需作切割地球磁场运动,从而水气云团中的大量的游离正、负离子则在地球磁场的作用下,向水气云团的两端聚集,形成巨大电荷体。
水气云团在巨大的空气气流的推动下,可能向上、向下、向东、向西、向北、向南等方向运动,只有当水气云团有向上、向下、向东、向西作高速运动时,高速运动的水气云团才作切割地球磁场的运动,水气云团中的大量的游离正、负离子则在地球磁场的作用下,向水气云团的两端聚集,当巨大的水气云团在高速切割地球磁场运动后,水气云团的两端就形成两个巨大的带电体,只要水气云团周围的绝缘空气足够厚、空气气流方向不变、气流速度不减,这个带巨大正、负电荷的水气云团就始终保持着。
3、在带巨大正、负电荷体的水气云团周围,产生一个巨大的静电场及电场引力;异种大气云团电荷体在电场力及大气对流的作用下相遇而产生放电现象,形成雷电。
在带巨大正、负电荷体的水气云团周围,将产生一个巨大的静电场,根据静电感应原理,原带电云团与其它水气云团或最近地面物体离正或负电荷体最近的一侧被电感应带上巨大的异种电荷。
巨大的正、负电荷体之间产生巨大的电场引力,巨大电场引力使带电云团与云团或物体快速接近,当带电云团与其它云团或与地面物体的距离达到绝缘空气的击穿电压时,就发生尖端放电现象。
在放电过程中,巨大带电体的高速相向运动产生的巨大碰撞释放的能量、加上巨大电荷放电释放的能量,叠加在一起产生巨大的爆炸,伴随着爆炸产生强烈的闪光和巨大的雷声。
带电云团的放电爆炸,就是我们看到的雷电现象。
