机械专业笔试题目及答案一、选择题（每题2分，共20分）1. 机械设计中，通常所说的“三视图”是指：A. 正视图、侧视图、俯视图B. 透视图、侧视图、俯视图C. 正视图、透视图、俯视图D. 正视图、侧视图、轴测图答案：A2. 以下哪个不是机械加工中的常见工艺？A. 车削B. 铣削C. 焊接D. 铸造答案：C3. 在机械设计中，静平衡适用于：A. 只旋转的零件B. 只往复运动的零件C. 旋转且往复运动的零件D. 静止的零件答案：A4. 以下哪个是金属材料的力学性能指标？A. 密度B. 硬度C. 导热性D. 导电性答案：B5. 机械零件的疲劳寿命与其工作应力之间的关系是：A. 正比关系B. 反比关系C. 无关D. 先反比后正比答案：B6. 机械传动中，齿轮传动的主要优点是：A. 结构简单B. 传动效率高C. 噪音低D. 维护方便答案：B7. 以下哪个不是机械制造中的材料？A. 钢B. 铝C. 塑料D. 水答案：D8. 轴承的寿命与其工作载荷之间的关系是：A. 正比关系B. 反比关系C. 无关D. 先正比后反比答案：B9. 机械零件的热处理工艺中，淬火的主要目的是：A. 提高硬度B. 提高韧性C. 降低成本D. 增加重量答案：A10. 以下哪个不是机械设计中的常见传动方式？A. 齿轮传动B. 皮带传动C. 链条传动D. 液压传动答案：D二、填空题（每空2分，共20分）11. 机械设计中，________是用来描述零件在空间中的位置和方向的。
答案：坐标系12. 在机械加工中，________是一种通过切削去除材料的方法。
答案：车削13. 材料的________是指材料在受到外力作用时抵抗永久变形的能力。
答案：弹性14. 机械零件的________是指在没有外力作用下，零件恢复到原始形状的能力。
答案：弹性15. 机械传动中，________传动是利用摩擦力来传递动力的一种方式。
答案：皮带16. 机械零件的________是指在一定时间内，零件在循环载荷作用下发生疲劳破坏的次数。
机械专业基础试题及答案一、选择题1. 机械设计中，通常所说的“三视图”指的是：A. 正视图、侧视图、俯视图B. 正视图、侧视图、仰视图C. 正视图、侧视图、透视图D. 正视图、透视图、俯视图答案：A2. 在机械加工中，什么是“加工余量”？A. 材料的原始厚度B. 材料加工后剩余的厚度C. 材料加工前需要去除的部分D. 材料加工后增加的部分答案：C3. 机械传动中，齿轮传动的效率通常比带传动的效率：A. 高B. 低C. 相同D. 不确定答案：A4. 以下哪个不是机械工程材料的基本性能？A. 强度B. 硬度C. 韧性D. 颜色答案：D5. 机械零件的疲劳破坏通常发生在：A. 零件表面B. 零件内部C. 零件的焊接处D. 零件的接合处答案：A二、填空题6. 机械设计中，________是零件失效的主要原因之一。
答案：疲劳7. 材料的屈服强度是指材料在________条件下的最小屈服应力。
答案：塑性变形8. 在机械加工中，________是指加工后的零件尺寸与设计尺寸之间的差异。
答案：加工误差9. 机械传动中，________传动是依靠摩擦力来传递运动和动力的。
答案：带10. 机械零件的________是指在一定的温度和介质条件下，材料抵抗腐蚀的能力。
答案：耐腐蚀性三、简答题11. 简述机械设计中“强度”和“刚度”的区别。
答：强度是指材料在受到外力作用时，抵抗破坏的能力，通常用材料的屈服强度或抗拉强度来衡量。
刚度则是指材料或结构在受到外力作用时，抵抗变形的能力，通常用弹性模量来衡量。
12. 解释什么是“模数”和“齿数”在齿轮设计中的作用。
答：模数是齿轮设计中的一个基本参数，它定义了齿轮齿形的大小，通常用m表示，单位为毫米。
齿数是指齿轮上齿的数量，用z表示。
模数和齿数共同决定了齿轮的大小和传动比。
四、计算题13. 已知一个机械零件的直径为100mm，若要加工到直径为98mm，求加工余量。
解：加工余量 = 原始直径 - 加工后直径 = 100mm - 98mm = 2mm。

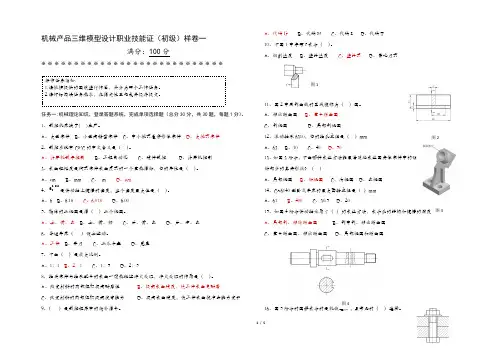

机械产品三维模型设计职业技能证（初级）样卷一满分：100分※※※※※※※※※※※※※※※※※※※※※※※※※※※※任务一:机械理论知识，登录答题系统，完成单项选择题（总分30分，共30题，每题1分）。
1、数控机床适于( )生产。
A、大型零件B、小型高精密零件C、中小批量复杂形体零件D、大批量零件2、数控系统中CNC的中文含义是（）。
A、计算机数字控制B、工程自动化C、硬件数控D、计算机控制3、表面粗糙度是衡量零件表面质量的一个重要指标，它的单位是（）。
A、cmB、mmC、mD、μm4、018.006是传动轴上键槽的宽度，这个宽度最大值是（）。
A、6B、6.18C、6.018D、6.005、物体的三视图是指（）三个视图。
A、主、俯、左B、主、俯、仰C、后、俯、左D、后、右、左6、普通车床（）做主运动。
A、工件B、车刀C、三爪卡盘D、尾座7、下面（）是放大比例。
A、1：1B、2：1C、1：5D、2：58、轴类零件与轴承配合的表面一般要经过淬火处理，淬火处理的作用是（）。
A、改变材料的内部组织提高耐磨性B、提高表面硬度，使工件表面更耐磨C、改变材料的内部组织提高抗弯能力D、提高表面硬度，使工件表面抗冲击能力变强9、（）是数控程序中的插补指令。
A、代码G B、代码M C、代码S D、代码T10、下图1中字母f表示（）。
A、切削速度B、进给速度C、进给量D、背吃刀量11、图2中画剖面线的区域被称为（）图。
A、移出断面图B、重合断面图C、剖视图D、局部剖视图12、滚动轴承6310，它的轴孔直径是（）mmA、63B、10C、40D、5013、如图3所示，下面哪种表达方法能最清楚地表达图实体零件中的倾斜部分的真实形状？（）A、局部视图B、斜视图C、向视图D、左视图14、CA6140型卧式车床的最大回转直径是（）mmA、61B、400C、30.5D、2015、如图4所示传动轴采用了（）的表达方法，表示孔的结构和键槽的深度。
机械制图试题及答案一、选择题1. 下列四种投影法中，可以直接表达三维空间形态的是（）A. 正投影B. 斜投影C. 等轴测投影D. 正交投影答案：D2. 下列四个图形中，用来表示直径的符号是（）A. øB. θC. δD. α答案：A3. 以下哪个尺寸标注符号表示孔的深度（）A. ⌀B. ∠C. CD. L答案：C4. 下列四组中，属于公差的是（）A. 尺寸B. 表面粗糙度C. 材料符号D. 加工方法答案：B5. 以下哪种破坏性测量方法适用于内部尺寸的测量（）A. 游标卡尺B. 弹簧千分尺C. 轴承测量仪D. 内径千分尺答案：D二、填空题1. 动力学分析主要研究物体在_________下的运动规律。
答案：力的作用2. 齿轮标注符号“Z=60”表示齿轮的齿数是_________。
答案：603. ISO系统的精度等级标注中，数字代表_________。
答案：公差限差值4. “1：1”的比例尺表示_________。
答案：实际尺寸与绘图尺寸一致5. 常用于测量零件平行度的工具是_________。
答案：平行度规三、简答题1. 请简述正交投影与等轴测投影的特点。
答案：正交投影是将物体投影到垂直于投影面的平面上，其投影线相互垂直且角度一致；等轴测投影是将物体投影到投影面上，保持投影线的长度和角度不变。
正交投影适用于精确表达物体的尺寸和形态，而等轴测投影适用于直观展示物体的整体效果。
正交投影通常用于机械制图和设计，等轴测投影常用于室内设计和建筑等领域。
2. 什么是尺寸链？答案：尺寸链是由一组相互关联的尺寸组成的链状结构。
在机械制图中，为了方便表达零部件的尺寸关系，可以通过将多个尺寸用直线相连形成尺寸链。
尺寸链可以清晰地表示出多个尺寸之间的约束关系，方便工程师进行设计和加工。
3. 什么是公差？答案：在机械零件设计和制造过程中，由于无法做到完全精确，尺寸之间会存在一定的差异。
为了控制零件的尺寸误差，并确保装配和工作的可靠性，需要通过设置公差来规定允许的尺寸范围。
机械制图考试题及答案一、单项选择题（每题2分，共20分）1. 机械制图中，表示物体长度的单位是（）。
A. 米B. 毫米C. 厘米D. 千米答案：B2. 机械制图中，表示物体高度的视图是（）。
A. 主视图B. 俯视图C. 左视图D. 右视图答案：A3. 在机械制图中，尺寸线应（）。
A. 用细实线绘制B. 用粗实线绘制C. 用虚线绘制D. 用点划线绘制答案：A4. 机械制图中，表示物体深度的视图是（）。
A. 主视图B. 俯视图C. 左视图D. 右视图答案：C5. 机械制图中，表示物体宽度的视图是（）。
A. 主视图B. 俯视图C. 左视图D. 右视图答案：D6. 在机械制图中，标注尺寸时，尺寸线应（）。
A. 与被标注的线段平行B. 与被标注的线段垂直C. 与被标注的线段相交D. 与被标注的线段重合答案：A7. 机械制图中，表示物体倾斜角度的视图是（）。
A. 主视图C. 左视图D. 右视图答案：A8. 在机械制图中，尺寸标注应（）。
A. 从左到右B. 从上到下C. 从内到外D. 从外到内答案：B9. 机械制图中，表示物体厚度的视图是（）。
A. 主视图B. 俯视图C. 左视图答案：B10. 在机械制图中，标注尺寸时，尺寸数值应（）。
A. 写在尺寸线的上方B. 写在尺寸线的下方C. 写在尺寸线的左侧D. 写在尺寸线的右侧答案：A二、多项选择题（每题3分，共15分）11. 机械制图中，常用的线型包括（）。
A. 实线B. 虚线C. 点划线D. 双点划线答案：ABCD12. 机械制图中，常见的视图包括（）。
A. 主视图B. 俯视图C. 左视图D. 右视图答案：ABCD13. 在机械制图中，尺寸标注应遵循的原则包括（）。
A. 清晰B. 准确C. 完整D. 简洁答案：ABCD14. 机械制图中，常见的标注方法包括（）。
A. 线性标注B. 角度标注C. 半径标注D. 直径标注答案：ABCD15. 在机械制图中，常见的比例包括（）。

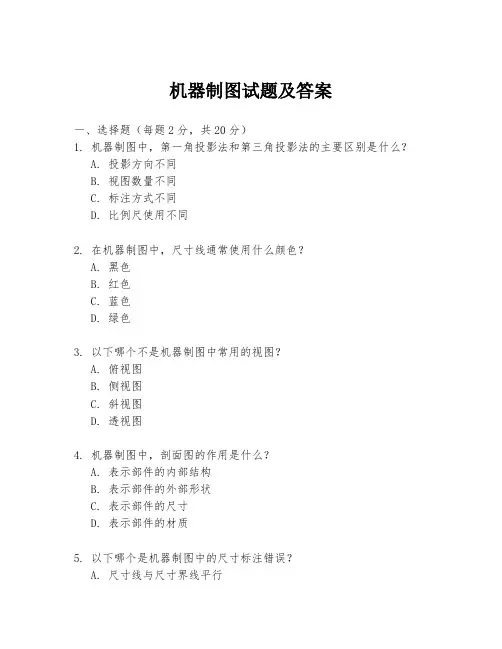

机器制图试题及答案一、选择题（每题2分，共20分）1. 机器制图中，第一角投影法和第三角投影法的主要区别是什么？A. 投影方向不同B. 视图数量不同C. 标注方式不同D. 比例尺使用不同2. 在机器制图中，尺寸线通常使用什么颜色？A. 黑色B. 红色C. 蓝色D. 绿色3. 以下哪个不是机器制图中常用的视图？A. 俯视图B. 侧视图C. 斜视图D. 透视图4. 机器制图中，剖面图的作用是什么？A. 表示部件的内部结构B. 表示部件的外部形状C. 表示部件的尺寸D. 表示部件的材质5. 以下哪个是机器制图中的尺寸标注错误？A. 尺寸线与尺寸界线平行B. 尺寸数字清晰可读C. 尺寸线穿过尺寸界线D. 尺寸数字不与尺寸线相交二、简答题（每题10分，共30分）6. 解释什么是机器制图中的“三视图”，并说明它们各自的用途。
7. 描述机器制图中尺寸标注的基本规则。
8. 简述机器制图中剖面图和断面图的区别。
三、绘图题（每题25分，共50分）9. 根据所给的俯视图和侧视图，绘制出相应的主视图。
10. 绘制一个简单的机器部件的剖面图，并标注必要的尺寸。
答案一、选择题1. A. 投影方向不同2. A. 黑色3. D. 透视图4. A. 表示部件的内部结构5. C. 尺寸线穿过尺寸界线二、简答题6. 三视图包括主视图、俯视图和侧视图。
主视图通常表示部件的正面形状；俯视图表示部件的顶面形状；侧视图表示部件的侧面形状。
三视图共同使用，可以全面展示部件的三维形状。
7. 尺寸标注的基本规则包括：尺寸线应清晰、连续，尺寸数字应清晰可读且不与尺寸线相交，尺寸界线应与尺寸线平行，尺寸应标注在适当的位置以避免混淆。
8. 剖面图是表示部件内部结构的图形，通常用于展示部件的内部构造或材料分布；断面图则是在剖面图的基础上，进一步展示部件的截面形状和尺寸。
三、绘图题9. 根据俯视图和侧视图，绘制主视图时，需要考虑部件的三个方向的尺寸和形状，确保主视图能够反映部件的正面特征。
机械制图考试试题题目一：多视图投影题目描述：根据给定的三维模型图形，完成以下任务： 1. 绘制该模型的正交多视图投影图，并标注主要尺寸； 2. 绘制该模型的截面图，并标注截面轮廓。
解答要求：1.使用AutoCAD或其他绘图软件完成绘制，保存为DWG或DXF格式；2.投影图中应包含正视图、俯视图和左视图；3.符合机械制图相关规范，包括尺寸和标注的位置、字体大小等要求；4.提交电子版文件。
题目描述：根据给定的图纸和测量工具，完成以下任务： 1. 测量图纸中的尺寸，并计算几何特征； 2. 根据所测量的尺寸和几何特征，绘制该工件的三维模型图。
解答要求：1.使用测量工具测量图纸中的尺寸，准确到毫米；2.使用AutoCAD或其他绘图软件绘制三维模型图，标注主要尺寸；3.模型图符合机械制图相关规范，包括尺寸和标注的位置、字体大小等要求；4.提交电子版文件。
题目描述：根据给定的零件图纸，完成以下任务： 1. 绘制该装配的三维模型图，包括主要零件和装配关系； 2. 绘制该装配的分解图。
解答要求：1.使用AutoCAD或其他三维建模软件绘制装配图和分解图；2.装配图应显示主要零件之间的装配关系，可以使用引线和标记；3.分解图应清晰显示各组件之间的拆卸关系，可以使用不同颜色或样式区分；4.提交电子版文件。
题目四：标准零件绘制题目描述：根据给定的标准图纸，完成以下任务： 1. 绘制给定零件的三维模型图，并标注主要尺寸； 2. 制作该零件的工程图，包括视图、尺寸和标注。
解答要求：1.使用AutoCAD或其他绘图软件绘制三维模型图，标注主要尺寸；2.使用AutoCAD或其他绘图软件绘制工程图，包括正视图、俯视图和左视图，标注主要尺寸和加工要求；3.符合机械制图相关规范，包括尺寸和标注的位置、字体大小等要求；4.提交电子版文件。
题目五：曲面建模题目描述：根据给定的曲面要求，完成以下任务： 1. 绘制该曲面的三维模型图；2. 制作该曲面的工程图，包括视图、尺寸和标注。
机械制图考试题及答案一、选择题1. 以下哪种投影方式属于三视图投影？A) 正投影B) 斜投影C) 正交投影D) 轴测投影答案：C2. 力学模型通常使用什么颜色来标注？A) 红色B) 蓝色C) 绿色D) 黄色答案：C3. 机械制图中的“R”代表什么意思？A) 直径B) 半径C) 线型D) 角度答案：B4. 如何表示一条直线在画图纸上的实际长度？A) 画一条与该直线平行的线段B) 使用标尺测量C) 使用尺规测量D) 使用比例尺测量答案：D5. 机械制图中的“H7”代表什么尺寸公差等级？A) 质量等级B) 尺寸等级C) 精度等级D) 公差等级答案：D二、判断题1. 在机械制图中，椭圆可以用两个圆弧组成，并且与直线相切。
答案：错误2. 直角坐标系中，X轴垂直于Y轴。
答案：正确3. 封闭曲线一定具有自交的特点。
答案：错误4. 在机械制图中，螺纹可以用不等距曲线来表示。
答案：错误5. 机械制图中的标准符号统一由国际标准组织制定。
答案：正确三、计算题1. 将一个半径为10mm的圆柱体展开成平面，请计算展开图的长度。
答案：展开图的长度为20πmm。
2. 若一根从(x1, y1, z1)点延伸至(x2, y2, z2)点的直线段被投影到X-Y 平面，则该直线段在X-Y平面上的投影长度是多少？答案：投影长度为√((x2-x1)^2 + (y2-y1)^2)。
3. 一张标准A4纸的尺寸为210mm×297mm，若要绘制一个真实尺寸为100mm×100mm的零件图，需要将零件图缩小到多少倍？答案：缩小倍数为1:2.1。
四、简答题1. 请简述机械制图中的常用线型有哪些，并分别解释其表示的含义。
答：机械制图中的常用线型包括实线、虚线、粗实线、粗虚线和点线。
实线用于表示实物边界和轮廓线；虚线用于表示隐藏边界和不可见部分；粗实线用于表示重要的轮廓线；粗虚线用于表示断裂的轮廓线；点线用于表示辅助线或切割轮廓线。
第二届“高教杯”全国大学生先进图形技能与创新大赛
机械类竞赛试题
1.尺规绘图试题
2.二维绘图试题
3.三维建模试题
一、说明：1、所有零件必须自己建模，不得调用标准件，否则该零件不得分。
2、阀体及阀盖上的螺纹采用修饰螺纹。
3、阀体前方凸台上应印有“高教杯图学大赛”字样，字体为黑体。
4、二维装配图、零件图的标题栏按规定填写。
单位名称：高教杯图学大赛；考号填写在制图一栏，不得填写姓名，否则试卷作废。
二、根据所给球阀各零件图建立三维模型(55’)；并回答以下问题：
1、阀体模型的体积=
阀盖模型的体积=
扳手模型的体积=
三、根据装配图将已建好的零件三维模型进行三维装配。
(6’)
四、生成二维装配图（视图、尺寸、技术要求、序号明细表、标题栏）。
(25’)
五、生成三维分解图，并渲染。
(4’)
六、由阀盖模型生成二维零件图（视图、尺寸、技术要求、标题栏）。
(10’)
机械设计（论文）说明书
题目：一级直齿圆柱齿轮减速器系别： XXX系
专业：
学生姓名：
学号：
指导教师：
职称：
二零一二年五月一日。
第三届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛
机械类计算机绘图试卷
时间：180分钟，共计150分。
以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。
完成后，压缩上传到指定位置。
1、装配图绘制包括一组视图，必要的尺寸，
技术要求，标题栏和明细表。
2、标题栏填写零件名称、比例、考号等内容。
3、装配图中应标注进、出油口位置。
. .
第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。
建模20分，工程图20分）。
工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。
第三题创建洗发水瓶的三维模型（20分）。
说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。
创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。
右下图为截面形状，
左视图外形尺寸
底面外形及尺寸。

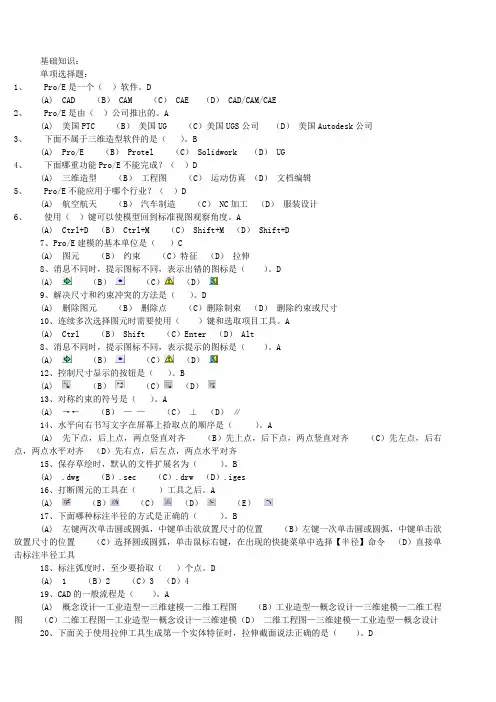

基础知识：单项选择题：1、Pro/E是一个（）软件。
D(A) CAD （B） CAM （C） CAE （D） CAD/CAM/CAE2、Pro/E是由（）公司推出的。
A(A) 美国PTC （B）美国UG （C）美国UGS公司（D）美国Autodesk公司3、下面不属于三维造型软件的是（）。
B(A) Pro/E （B） Protel （C） Solidwork （D） UG4、下面哪重功能Pro/E不能完成？（）D(A) 三维造型（B）工程图（C）运动仿真（D）文档编辑5、Pro/E不能应用于哪个行业？（）D(A) 航空航天（B）汽车制造（C） NC加工（D）服装设计6、使用（）键可以使模型回到标准视图观察角度。
A(A) Ctrl+D （B） Ctrl+M （C） Shift+M （D） Shift+D7、Pro/E建模的基本单位是（）C(A) 图元（B）约束（C）特征（D）拉伸8、消息不同时，提示图标不同，表示出错的图标是（）。
D(A) （B）（C）（D）9、解决尺寸和约束冲突的方法是（）。
D(A) 删除图元（B）删除点（C）删除制束（D）删除约束或尺寸10、连续多次选择图元时需要使用（）键和选取项目工具。
A(A) Ctrl （B） Shift （C）Enter （D） Alt8、消息不同时，提示图标不同，表示提示的图标是（）。
A(A) （B）（C）（D）12、控制尺寸显示的按钮是（）。
B(A) （B）（C）（D）13、对称约束的符号是（）。
A(A) →←（B）——（C）⊥（D）∥14、水平向右书写文字在屏幕上拾取点的顺序是（）。
A(A) 先下点，后上点，两点竖直对齐（B）先上点，后下点，两点竖直对齐（C）先左点，后右点，两点水平对齐（D）先右点，后左点，两点水平对齐15、保存草绘时，默认的文件扩展名为（）。
B(A) .dwg （B）.sec （C）.drw （D）.iges16、打断图元的工具在（）工具之后。
机械制图试题库及答案一、选择题1. 下列哪个投影面是机械制图中的正投影面？A. 水平面B. 正立面C. 侧立面D. 斜立面答案：B2. 在机械制图中，下列哪个比例尺是标准的比例尺？A. 1:1B. 1:2C. 1:10D. 1:100答案：C3. 下列哪个符号表示剖面线？A. 断面线B. 虚线C. 点划线D. 粗实线答案：A4. 在三视图表示法中，下列哪个视图表示物体的左侧？A. 主视图B. 俯视图C. 左视图D. 右视图答案：C二、填空题5. 机械制图中，视图分为______视图和______视图。
答案：基本视图、辅助视图6. 在机械制图中，尺寸标注的基本要素包括______、______和______。
答案：尺寸数字、尺寸线、尺寸界线7. 在机械制图中，常用的标注方法有______标注、______标注和______标注。
答案：线性标注、径向标注、角度标注三、判断题8. 在机械制图中，主视图表示物体的前面。
（）答案：正确9. 在机械制图中，尺寸标注应尽量标注在视图内部。
（）答案：错误10. 在机械制图中，剖面线应与轮廓线平行。
（）答案：错误四、简答题11. 简述机械制图中尺寸标注的基本原则。
答案：尺寸标注的基本原则包括以下几点：（1）尺寸标注应清晰、准确、易于理解。
（2）尺寸标注应尽量标注在视图外部，避免标注在视图内部。
（3）尺寸标注应尽量标注在轮廓线之外，避免标注在轮廓线内部。
（4）尺寸标注应遵循从大到小的顺序，先标注主要尺寸，再标注辅助尺寸。
12. 简述机械制图中三视图的表示方法。
答案：机械制图中的三视图表示法包括以下几种：（1）主视图：表示物体的前面，通常位于图纸的左侧。
（2）俯视图：表示物体的上面，通常位于图纸的上方。
（3）左视图：表示物体的左侧，通常位于图纸的右侧。
三视图之间通过投影关系相互联系，可以全面表示物体的形状和尺寸。
五、绘图题13. 绘制下列零件的三视图（主视图、俯视图、左视图）：一个长方体，长10cm，宽8cm，高6cm。
1+X机械产品三维模型设计一、选择题1、以下几组尺寸为定形尺寸的是（）[单选题]A、R12、6B、110、6C、110、R24D、R12、Φ12√2、调质处理是（）工艺[单选题]A、热处理√B、钣金C、铸造D、锻造3、调质处理的具体内容是（）[单选题]A、淬火+高温回火√B、淬火+中温回火C．淬火+低温回火D、淬火+回火4、技术要求中设置“齿面淬火”工艺的目的是（）[单选题]A、为了提高齿面的强度B、为了提高齿面的硬度、耐磨性及疲劳强度√C、为了提高齿面抗弯曲能力D、为了防止工作中齿面因高温造成齿面脱碳5、已知四组三视图，则正确的一组是（）[单选题]A、AB、B√C、CD、D6、调质处理属于（）工艺[单选题]A、热处理工艺√B、冶金工艺C、化学工艺D、锻造工艺7、已知物体的三视图，则正确的A向视图为（）[单选题]A、A√B、BC、CD、D8、车削螺纹时，开合螺母间隙大会使螺纹（）产生误差[单选题]A、中径B、齿形角C、局部螺距√D、粗糙度9、使用分度头检验轴径夹角误差的计算公式是sin△θ=△L/R。
式中（）是两曲轴轴径中心高度差[单选题]A、△L√B、RC、△θD、L/R10、粗车削多线蜗杆时，应尽可能缩短工件伸出长度，以提高工件的（）[单选题]A、强度√B、韧性C、刚性D、稳定性11、车削螺纹时，溜板箱手轮转动不平衡会使螺纹（）产生误差[单选题]A、中径B、齿形角C、局部螺距√D、粗糙度12、使用齿厚游标卡尺可以测量蜗杆的（）[单选题]A、分度圆B、轴向齿厚C、法向齿厚√D、齿顶宽13、车削螺纹时，主轴的轴向窜动会使螺纹（）产生误差[单选题]B、齿形角C、局部螺距√D、粗糙度14、单件加工三偏心偏心套，采用（）装夹[单选题]A、花盘角铁B、四爪单动卡盘√C、双重卡盘D、两顶尖15、车削偏心距较大的三偏心工件，应先用四爪单动卡盘装夹车削()，然后以()为定位基准在花盘上装夹车削偏心孔。
（）[单选题]A、基准外圆和基准孔，基准孔√B、基准外圆和工件总长，基准孔C、基准外圆和基准孔，工件端面D、工件总长和基准孔，基准外圆16、图中AB直线为（）[单选题]B、侧平线C、水平线√D、一般位置直线17、粗糙度数值要求最小的表面Ra上限值是（），是（）的表面。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==上图杯试题篇一：201X上图杯三维建模试题要求第二届“上图杯”上海大学生先进成图技术大赛机械类计算机三维造型试题一.比赛内容第一题 1.按“螺旋千斤顶”各零件图的尺寸，参考拆、装视频动画，创建底座（1）、螺杆（2）、绞杠（5）、顶垫（7）零件的三维模型。
2.螺套（3）未给出零件图，需根据与其相关的零件进行设计后建模。
3.螺钉（4）和螺钉（6）可从软件标准件库中调用，或者从命题区中导入CAD通用格式的标准件。
第二题将所有的零件组装成三维装配体，并作出三维爆炸图。
第三题根据“螺旋千斤顶”的装配示意图，并参考立体图，按装配图要求绘制其二维装配图，要求标注必要的尺寸，画出指引线、标注序号，填写明细栏、标题栏。
标题栏、明细栏、图框可调用软件中的图形样板。
二．相关说明1．团队每位成员独立完成试题全部内容，以累计总分作为团队比赛成绩。
2．在计算机D盘中，以考号为名建立文件夹，文件夹内每道题命名方法：考号-图名，不写考生所在学校与姓名，否则试卷作废。
3．试题中未明确规定之处由考生自定。
4．考试时间180分钟。
5．完成后保存在计算机D盘中。
6．考场内不得使用U盘、移动硬盘，纸质试卷不得带离考场。
螺旋千斤顶工作原理螺旋千斤顶是利用螺旋传动来顶举重物的一种小型起重装置。
工作时，绞杠（5）插入螺杆（2）的孔中，利用绞杠使螺杆转动，由于螺纹作用，螺杆又要沿轴向移动，其顶部的顶垫由螺钉（6）与螺杆紧定在一起，从而达到顶举重物的目的。
螺旋千斤顶立体图螺钉（6）、螺钉（4）规格螺钉（6）：螺钉 GB/T 72-88 – M8 x 12螺钉（4）：螺钉 GB/T71-85 - M10 x 14螺旋千斤顶装配示意图与明细表篇二：“上图杯”上海大学生先进成图技术大赛“上图杯”上海大学生先进成图技术大赛机械类三维绘图竞赛大纲一、基本知识与技能要求1.制图基本知识；2.正投影、轴测投影；3.机件表达方法；4.标准件、常用件；5.国家标准《技术制图》和《机械制图》的相关规定；6.零件图和装配图的绘制与识读；7.根据装配关系及零部件之间的关系设计简单零件；8.用计算机绘图软件绘制机械图样的能力。
可编辑修改精选全文完整版智慧树知到《三维机械设计》2021测试题（附答案）1、“智能标注”可以根据所选图形的类型不同而自动识别合适的标注方式，它能进行（）等的标注。
A.长度B.距离C.角度D.直径正确答案：ABCD2、CATIA工程制图模块提供了三种创建‘’标题栏‘’的方法，分别是（）标题栏。
A.手动绘制B.插入C.导入D.自动生成正确答案：ABD3、“粗糙度符号”的位置一旦确定，将与所选择的定位点相关联，用户无法通过拖动对其位置进行修改。
（）A.正确B.错误正确答案：B4、手动生成的尺寸标注与三维零件模型具有单向的关联性，当零件模型尺寸改变时，工程图中对应的尺寸会随之改变，但是这些尺寸不能改变三维零件模型的尺寸。
（）A.正确B.错误正确答案：A5、“尺寸线”和“尺寸界线”均以细实线画出。
（）A.正确B.错误正确答案：A6、若系统标注出的尺寸类型不符合要求，可以尝试单击鼠标右键，在弹出的快捷菜单中进行选择。
（）A.正确B.错误正确答案：A7、标注图示的尺寸最快的命令是（）。
A.“尺寸”按钮B.“链式尺寸”按钮C.“累积尺寸”按钮D.“堆叠尺寸”按钮正确答案：B8、在“视图”工具栏中，“断开视图”命令下包含（）功能。
A.创建局部视图B.创建剖面视图C.创建2D裁剪视图D.创建3D裁剪视图9、CATIA可以对视图进行隐藏、显示、删除、复制、粘贴及锁定等操作。
（）A.正确B.错误正确答案：A10、在CATIA工程制图中，局部放大图的绘制方法包括（）。
A.详细视图B.详细视图轮廓C.快速详细视图D.快速详细视图轮廓正确答案：ABCD11、CATIA可以通过视图“属性”对话框修改视图的角度、比例、名称、显示模式等。
（）A.正确B.错误12、“向视图”是可以自由配置的视图。
（）A.正确B.错误正确答案：B13、要做一个旋转剖视图，且只需要显示剖面，使用的命令是。
（）A.“展开视图”按钮B.“对齐剖视图”按钮C.“投影视图”按钮D.“对齐截面分割”按钮正确答案：D14、在CATIA工程制图中，提供了快速创建基本视图的命令，可以一次性生成多个视图。
“高教杯”全国大学生先进成图技术与产品信息建模创新大赛试题资料中国工程图学学会制图技术专业委员会编制目录1.第一届大赛机械类大纲 (1)2.第一届大赛建筑类大纲 (4)3.第二届大赛机械类大纲 (7)4.第二届大赛建筑类大纲 (10)5.第二届大赛水利类大纲 (12)6.第三届大赛机械类大纲 (14)7.第三届大赛建筑类大纲 (17)8.第三届大赛水利类大纲 (20)9.第一届大赛机械类试题 (22)10.第一届大赛建筑类试题 (26)11.第二届大赛机械类试题 (37)12.第二届大赛水利类试题 (46)13.第一届大赛机械类试题评分标准 (48)14.第二届大赛机械类试题评分标准 (51)15.第二届大赛建筑类试题评分标准 (53)16.第二届大赛水利类试题评分标准 (54)17.第一届大赛机械类大赛作品 (58)18.第一届大赛建筑类大赛作品 (63)19.第二届大赛机械类大赛作品 (67)20.第二届大赛建筑类大赛作品 (72)首届“中图杯”全国大学生先进制图技术与技能大赛机械类竞赛大纲根据教育部高等学校工程图学教学指导委员会和中国工程图学学会制图技术专业委员会联合下发的首届“中图杯”全国大学生先进制图技术与技能大赛的通知，现将机械类竞赛大纲进行了修改，其内容如下：计算机辅助设计(CAD)技术推动了产品设计和工程设计的革命，在各工程领域得到了广泛地应用。
计算机绘图与三维建模作为一种工作技能，有着强烈的社会需求，正在成为我国大学生就业中的新亮点。
而阅读和绘制零件工作图及装配图是工程技术人员的基本技能。
为此，教育部高等学校工程图学教学指导委员会和中国工程图学学会制图技术专业委员会决定举办2008年首届“中图杯”全国大学生先进制图技术与技能大赛。
一、竞赛内容1．根据零件轴测图，用尺规绘制零件工作图（90分钟）。
2．已知零件工作图，用AutoCAD2006绘制零件工作图（60分钟）。
3．三维数字建模（120分钟）。
