TCPIP以太网门禁系统(局域网)

====Word行业资料分享--可编辑版本--双击可删====道尔MAC网络门禁系统解决方案道尔MAC（Media Access Control）门禁系统是在传统门禁技术的基础上，集成视频监控、硬盘录像、出入口控制、联动拍照、防盗报警为一体的新一代智能综合安防出入口人员控制系统。

尤其适合城市流动人口综合安防管理，出租屋门禁出入管理，垮城区的大型企事业单位的人员身份识别管理等应用场合。

功能与特点1、采用ARM核心处理技术，集嵌入式DVR视频监控录像、门禁控制、防盗报警位一块板，简化外部连线，功能强大，操作简单。

2、完全适合互联网（Internet）和局域网（LAN）的大中型管理系统，支持多终端远程访问和查询。

3、内置TCP/IP协议和拨号上网（PPP）协议，可直接接小区宽带，有线电视，ADSL，电话拨号，GPRIS，CDMA上互联网，安装简单，管理维护方便。

4、支持数据实时通过互联网与远程服务器交换数据，或者全脱机工作。

5、内置B/S结构，考勤、门禁、DVR监控服务软件，还可外接RS485、TCP/IP门禁控制器。

6、支持EM卡、IC卡、CPU卡、二代身份证、居民证、生物识别等多卡种识别。

7、海量数据存储，脱机可存储30000条出入记录，10000张用户信息。

8、具有门磁报警，卡加密码自动切换，输入报警，首卡开门，双门互锁，胁迫密码，门常开，防遣返，电子地图，支持电脑远程控制开门，实时监控功能。

9、有按扭，门磁，消防报警等输入/输出接口，有报警联动功能。

所有输入/输出带光电隔商，动态保护，所有继电器均带瞬间过压保护。

10、断电数据永不丢失，接后备蓄电池可保证断电时能继续工作。

系统组成：源-于-网-络-收-集。

电梯楼层控制系统方案编制单位：联系地址：邮箱：公司网站：全国免费服务电话：目录第一章公司简介 (3)第二章品牌及产品优势 (4)第三章电梯楼层控制系统描述 (5)第四章系统设计 (8)第五章电梯楼层控制系统示意图 (10)第六章电梯楼层控制系统设备组成 (13)第七章配套软件综述 (17)第八章公司简介和资质证书 (21)第九章施工、培训、服务 (22)第十章设备清单与部分工程案例 (24)第一章公司简介安防行业知名门禁梯控供应单位，是我国较早从事非接触式IC卡应用产品研究开发、组织生产、推广销售及服务为一体的安防设备高新科技类企业.作为国内领先的安防设备领导厂商之一，一直致力于打造民族安防品牌，使中国安防设备屹立于世界品牌之林。

强大的公司实力公司在创立最初，重视产品的开发，并统一意识走产品开发、创新路线。

公司产品从设计开始就严格执行ISO9001标准，严把质量关。

公司具有优秀的开发团队，具备完善的软件和硬件的开发设计能力，可为各种应用场所提供全面的系统解决方案，并对外提供二级开发包。

完善的产品体系经过多年的研发创新，陆续开发出完善的门禁梯控产品体系，主要包括：门禁梯控系统软件、门禁控制器、电梯楼层控制器、门禁一体机、门禁读卡器、梯控专用读卡器、电子锁及其他门禁梯控配套设备，形成比较完善的产品体系，更加方便工程需求，更加方便服务广大工程商。

健全的质量管理体系产品先后获得国家公安部的安防型试检测（）；企业生产标准登记备案；广东省电子产品检测证书。

覆盖全国的销售、服务网络属下北京、上海、哈尔滨、吉林、沈阳、天津、济南、乌鲁木齐、石家庄、太原、西安、郑州、合肥、武汉、长沙、南京、杭州、厦门、福州、大连、重庆、成都、昆明、南宁、贵阳、兰州等一级城市营销服务机构。

并开通全国免费服务电话：，为客户得到周到、全面的服务提供保障。

大量的典型案例各系列产品广泛运用到银行、监狱、军队、机场、公检法、交通、中高档住宅商业社区、大型工厂、国企、石油、化工、政府部门、酒店等领域的数千个工程项目中得到应用，并远销海外多个国家和地区，得到国内外客户的认可。

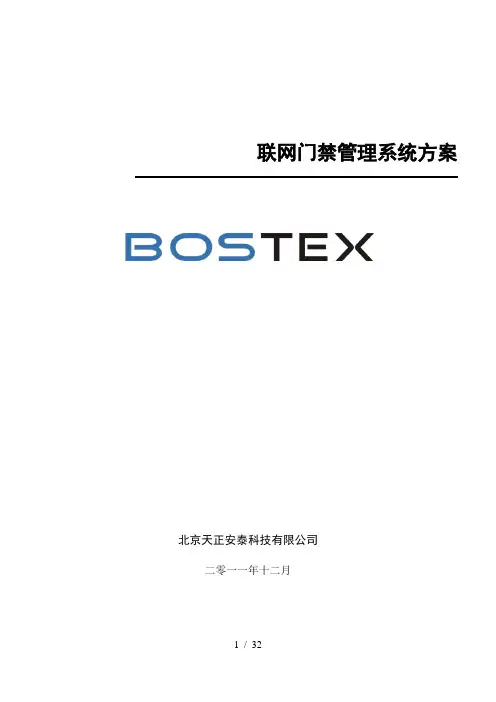

联网门禁管理系统方案北京天正安泰科技有限公司二零一一年十二月目录一、系统概述1二、方案设计依据2三、系统需求分析2四、系统组成2五、系统网络图4六、实施方案6七、系统功能7八、系统设备选型原则9九、系统配置及技术参数101. 门禁管理软件102. BS610-1/2/3门禁控制器223．读卡器26十、服务及技术支持271．保证项目需求实现的具体措施272．工程保养维修283．培训计划28十一、报价单（附录）29十二、工程案例29一、系统概述非接触式感应卡联网门禁管理系统是新型现代化安全管理系统，它结合计算机技术、网络通讯技术、自动控制技术和感应卡技术于一体，是实现安全防范管理的有效措施，该系统在使用时，卡片不及设备直接接触，只需在读卡器前晃动，系统即可采集到所需信息，实现门禁、考勤、电梯管理等诸多功能。

因其高度安全、适用面广、极为方便的使用和管理方式，被广泛应用于银行、宾馆、机房、军械库、机要室、高档写字楼、智能化小区、工厂等重要场所。

门禁系统主要负责对管理区域内（公司、办公区、小区）人员的出入控制管理，就是用来解决什么人在什么时间内能进入什么地方的问题，用于加强企业内部管理和重点部门的安全防范。

实际使用时，员工只需将做成工牌的感应卡在门口的读卡器前晃一下，即可根据权限进入公司和自己的办公室等防范区域，无卡或无效卡持卡人不能进入防范区域。

本方案采用TCP/IP联网方式，将各个门禁控制器通过局域网及计算机联网。

计算机将控制器参数设置、时区时段、门禁群组、卡片资料等下传给各个门禁控制器，同时实时监控人员进出信息以及各扇门的状态。

由于本方案设计的门禁系统是整个智能一卡通系统的组成部分，因此，通过系统扩展，很容易实现考勤、电梯控制、停车场管理、POS消费、食堂餐饮消费、保安在线巡更管理等功能。

一张感应卡可通用于所有子系统，所有子系统数据共享，真正实现智能“一卡通”。

二、方案设计依据系统设计所涉及的设计标准和规范主要有：《出入口控制系统技术要求》(GA/T 394-2002)《智能建筑设计标准》(GB/T50314-2000)《民用建筑电气设计规范》（JGJ/T16-92）《工业企业通信接地设计规范》(GBJ79-1985)《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）《安全防范工程程序及要求》（GA/T75-94）《安全防范系统适用图形符号》（GA/74-94）《低压配电设计规范》(GB50054-95)《建筑物防雷设计规范》(GB50057-2904)《商用建筑线缆标准》(EIA/TIA-569)三、系统需求分析该门禁系统需求如下：单向读卡门：X个，双向读卡门：X个( 根据项目情况自行完善)四、系统组成系统由门禁管理软件、门禁控制器、读卡器、电控锁、出门按钮和稳压电源等组成。

门禁控制器接线原理图2008-08-08 初始版本完成2010-11-18 升级版本门禁系统操作手册版本： 2．0版本： 2. 11一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册门禁系统操作手册485 门禁控制器使用标准的工业串口通信，通信距离可达 1200 米，每个总线可以接 255 台设备，使用485 集线器可以扩展多条总线。

支持多达 6 个输出和 10 个输入。

型号有单门、双门、4门等。

✍✍✍✍✍标准 485（波特率 9600）通讯；✍✍✍✍✍大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在 Flash 里面；双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；✍✍✍✍✍开门时区设置多达 16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等；✍✍✍✍✍支持远程操作开关门、远程开关火警、报警。

支持软件锁门常闭功能；✍✍✍✍✍支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等；✍✍✍✍✍默认支持 2—4个 weigend 读卡器，自动适应 26、34、37协议；✍✍✍✍✍支持多达 6 个输出，分别控制门和报警输出联动；✍✍✍✍✍多门控制器支持互锁、防潜返功能；✍✍✍✍✍所有设备可以混合安装在一个系统里面；✍✍✍✍✍配合软件支持考勤、实时在线巡更功能。

支持多用户多机实时管理监控；✍✍✍✍✍内置 web 网页，同时可以网络实时监控；2．T CP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。

具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的 485 接口空间；支持多达6个输出和 10 个输入。

是一个可以通过以太网进行远程管理的门禁系统。

型号有单门、双门、4门等。

✍✍✍✍✍标准 10M TCP/IP 通讯；✍✍✍✍✍大容量存储卡，支持远程升级版卡容量 4000，刷卡记录 4000，报警记录 6000；✍✍✍✍✍标准版卡容量 54000，刷卡记录 60000，报警记录 20000（控制器的记录保存在 Flash 里面。

门禁系统一般有以下类型：1．不联网门禁，就是一个机子管理一个门，不能用电脑软件进行控制，也不能看到记录，直接通过控制器进行控制。

特点是价格便宜，安装维护简单，不能查看记录，不适合人数量多于50或者人员经常流动（指经常有人入职和离职）的地方，也不适合门数量多于5的工程。

2．485联网门禁，就是可以和电脑进行通讯的门禁类型，直接使用软件进行管理，包括卡和事件控制。

所以有管理方便、控制集中、可以查看记录、对记录进行分析处理以用于其它目的。

特点安装维护难道加大，但培训简单，安全性高，性能稳定，可以进行考勤等增值服务。

适合人多、流动性大、门多的工程。

3．TCP/IP门禁，也叫以太网联网门禁，也是可以联网的门禁系统，但是通过网络线把电脑和控制器进行联网。

除具有485门禁联网的全部优点以外，还具有速度更快，安装更简单，联网数量更大，可以跨地域或者跨城联网。

但存在设备价格高，需要有电脑网络知识。

适合安装在大项目、人数量多、对速度有要求、跨地域的工程中。

4．指纹门禁系统，就是通过指纹代替卡进行管理的门禁设备，具有和485相同的特性，但具有更好的安全性，缺点是登记的人数量较少，通过速度慢。

1）按照控制器和管理电脑的通讯方式分为：RS485联网型门禁控制器、TCP/IP网络型门禁控制器2）按照每台控制器控制的门的数量可以分为：单门控制器、双门控制器、四门控制器及多门控制器3）控制器根据每个门可接读卡器的数量分为：单向控制器、双向控制器注：如果一个门，进门刷卡，出门按按钮，控制器对于每个门只能接一个读卡器，叫单向控制器。

如果一个门，进门刷卡，出门也刷卡（也可以接出门按钮），每个控制器对于每个门可以接两个读卡器，一个是进门读卡器，一个是出门读卡器，叫双向控制器。

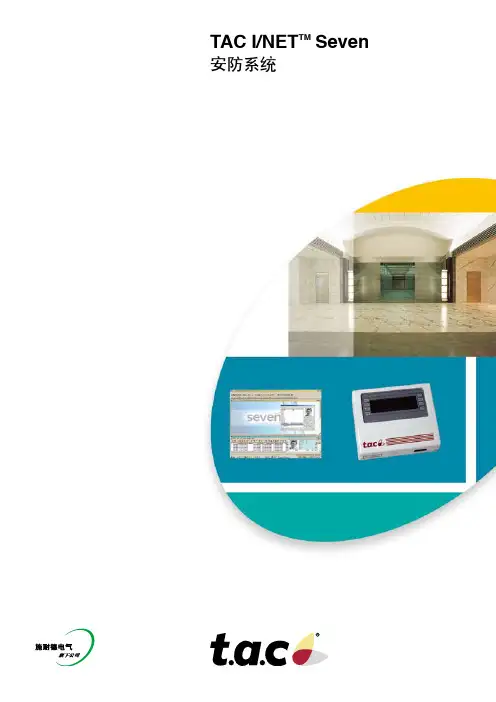

TAC I/NET TM Seven 安防系统2安防您可以依赖的高性能安防系统机场、医院、大学和国家级实验室-这些建筑都需要一个可以长期依赖、无缝连接， 并且100%有效的安防系统。

TAC 和I /NET 为全球要求最为苛刻的应用系统提供了功能强大且值得信赖的安防解决方案，其系统具有便于安装、操作、集成、扩展和维护的特性。

还没有其它的安防产品可以如I/NET Seven 那样功能强大，且拥有像TAC 一样信誉良好和业界领先的地位。

您可以依赖于TAC 实现您所有的安防需求。

强大高效的实用性首先， TAC 能够为您提供您所需要的最为简便的操作。

对于每个人和每个入口，I/NET Seven 系统都能确保更本的安防和便利，更可适用于多设施、多读卡器的环境。

用户和卡的管理I/NET Seven 不仅让您可以设置普通组，还可以根据需要在一组门和用户中嵌入超级组。

用户自定义读卡格式的单用户多卡形式拥有经授权的无论是公用格式还是私人格式的卡，用户都可以无缝地在各个设施间行动。

图像辨识用户的图像和个人记录被同时存储在I/NET Seven 系统中，这使得操作员可快速对任何想要进入的人员进行身份确认。

采用Datacard ID Works TM 技术的视频标牌I/NET Seven 集成了视频标识系统，使其可更快速有效的建立雇员和访问者的信息和访问权限。

一旦标牌发放，系统自动在I/NET 中建立标牌持有者的所有信息。

完全的对等网络控制I/NET Seven 系统为分布式的网络结构，可扩充性好，控制网采用RS485 同部数据链路控制（SDLC ）令牌传递；子网采用RS485多点异部传输，环行轮询。

I/NET Seven 使系统内任何设备互相通讯。

例如：当警卫进入一个区域时，系统自动开启灯光，CCTV 能记录整个巡视过程，而警报此时暂时被关闭，且本地的读卡器会被切换至提供即时强制点。

功能强大的系统操作独立的警报客户端I/NET Seven 使您能将警报客户端隔离于其它配置的部分，这样就能对各个操作站进行独立的功能限定配置。

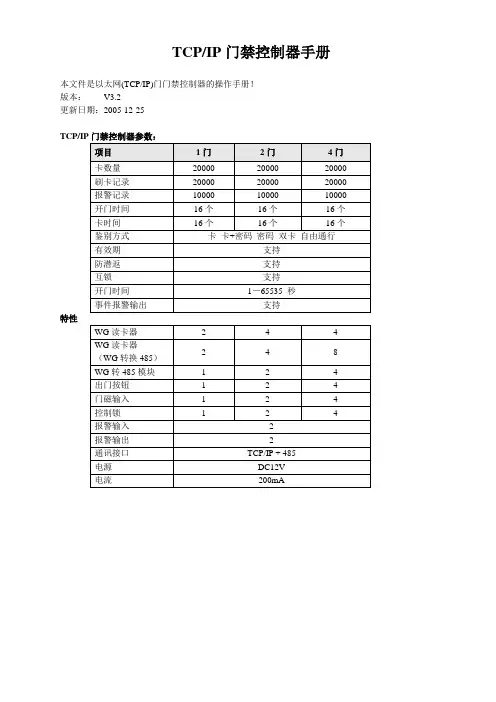

TCP/IP门禁控制器手册本文件是以太网(TCP/IP)门门禁控制器的操作手册！版本：V3.2更新日期：2005-12-25特性控制器的外形图如下：接线图TCP/IP 门禁控制器手册一.电源控制器的电源使用12V直流电源，如果和电锁使用同一个电源，请注意电源的容量需足够使用。

电源的接入端子在控制板的右下脚，接线如图，请注意其级性。

电源端子使用3针，其中一针没有用。

二.通讯控制器使用TCP/IP 或者485 和电脑通讯，在一个工作时间，只能选择其一，不能同一时间使用，但可以轮流使用。

使用TCPIP通讯的时候，接线和电脑的网口相同。

使用485的时候需要主意＋－极的区别。

读卡器通讯是为了接WG485读卡器转换模块的，通过WG485模块可以接普通读卡器，把读卡器的接线距离延长到1000米。

该延长的读卡器的功能和对应的读卡器相同。

多台连接485控制器可以多台同时连接，但要按总线型连接，单台控制器到总线的距离建议不要大于5米。

一端连接到电脑。

TCP/IP通过集线器可以连接许多控制器，也可以通过其他方式把通讯距离延长，如VPN等等。

在这种连接的时候，软件所在的电脑需要能访问控制器的IP地址，请使用Ping指令来检测。

控制器的默认IP地址是192.168.018.100, 掩码255.255.255.000，默认端口8000。

在IE浏览器地址输入IP地址，就可以修改默认的IP地址。

注意IP地址的填写严格按3位数字，不足用0补。

3终端电阻在多台控制器使用485按总线型连接的时候，如果通讯质量不好，可以使用终端电阻。

方法是在距离电脑最远的控制板上的跳线短接，默认的是不短接的，如上图。

注意不要跳其他控制器的终端电阻。

读卡器控制器可以接多个个Wiegand格式读卡器，也可以接Wiegand格式的其他输入设备。

控制板上的输入输出有Reader A 、Reader B、Reader C、Reader D，分别接4个读卡器。

门禁的网络安装方法引言随着科技的不断发展，门禁系统已经成为了现代社会中不可或缺的一部分。

而随之而来的网络化的趋势，门禁系统的网络安装方法也日渐重要。

本文将介绍一种常见的门禁的网络安装方法，帮助读者更好地了解门禁系统的网络配置。

准备工作在进行门禁的网络安装之前，我们首先需要准备一些必要的设备和材料。

以下是所需的准备工作：1. 门禁主机：控制和管理整个门禁系统的中心设备。

2. 门禁读卡器：负责读取用户的卡片信息并发送给门禁主机进行验证。

3. 网络交换机：用于连接门禁主机和门禁读卡器的网络设备。

4. 网络线缆：用于连接门禁主机、门禁读卡器和网络交换机的传输介质。

5. 电源适配器：提供门禁主机和门禁读卡器所需的电力。

网络安装方法1. 首先，将门禁主机和门禁读卡器连接到网络交换机上。

将门禁主机和门禁读卡器的网络线缆分别插入交换机的可用端口中。

2. 确保门禁主机和门禁读卡器的电源适配器正确连接并接通电源。

确保门禁主机和门禁读卡器的电源灯已经点亮。

3. 登录门禁主机的管理界面，在网络设置中配置门禁主机的网络参数。

根据网络环境的不同，可以选择动态获取IP地址（DHCP）或者手动设置静态IP地址。

4. 同样，在门禁读卡器中设置网络参数。

确保门禁读卡器和门禁主机在同一网络段上，以便实现互联互通。

5. 在门禁主机的管理界面中添加门禁读卡器。

输入门禁读卡器的设备编号和位置信息，并完成读卡器的注册。

6. 配置门禁规则。

根据实际需求，设置合适的门禁权限，包括开门时段、验证方式、用户权限等。

确保门禁规则与实际需求相匹配。

7. 完成网络安装后，进行一次全面的系统测试。

测试包括开门、验证身份、记录访问日志等。

确保门禁系统能够正常运行。

注意事项在进行门禁的网络安装过程中，需要注意以下几点：1. 遵守安全规定。

门禁系统涉及到安全性信息，必须确保系统的安全性，避免信息泄露。

2. 确保连接正常。

在连接门禁主机、门禁读卡器和交换机时，要检查连接是否正确，以免导致通信故障。

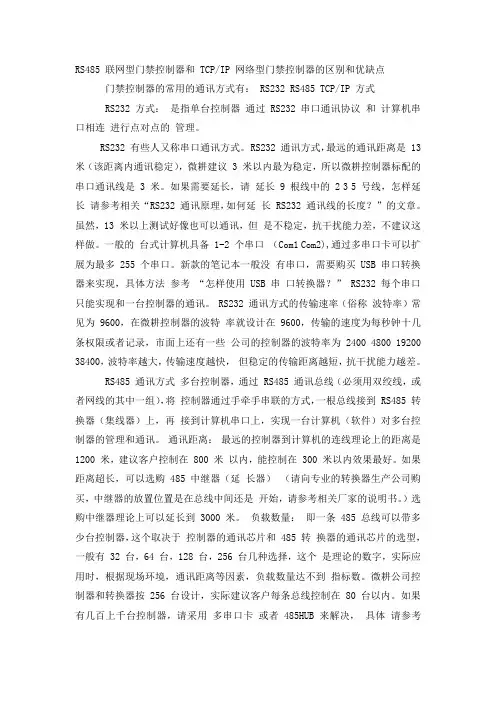

RS485 联网型门禁控制器和 TCP/IP 网络型门禁控制器的区别和优缺点门禁控制器的常用的通讯方式有： RS232 RS485 TCP/IP 方式RS232 方式：是指单台控制器通过 RS232 串口通讯协议和计算机串口相连进行点对点的管理。

RS232 有些人又称串口通讯方式。

RS232 通讯方式，最远的通讯距离是 13 米（该距离内通讯稳定），微耕建议 3 米以内最为稳定，所以微耕控制器标配的串口通讯线是 3 米。

如果需要延长，请延长 9 根线中的 2 3 5 号线，怎样延长请参考相关“RS232 通讯原理，如何延长 RS232 通讯线的长度？”的文章。

虽然，13 米以上测试好像也可以通讯，但是不稳定，抗干扰能力差，不建议这样做。

一般的台式计算机具备 1-2 个串口（Com1 Com2),通过多串口卡可以扩展为最多 255 个串口。

新款的笔记本一般没有串口，需要购买 USB 串口转换器来实现，具体方法参考“怎样使用 USB 串口转换器？” RS232 每个串口只能实现和一台控制器的通讯。

RS232 通讯方式的传输速率（俗称波特率）常见为 9600，在微耕控制器的波特率就设计在 9600，传输的速度为每秒钟十几条权限或者记录，市面上还有一些公司的控制器的波特率为 2400 4800 19200 38400，波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。

RS485 通讯方式多台控制器，通过 RS485 通讯总线（必须用双绞线，或者网线的其中一组），将控制器通过手牵手串联的方式，一根总线接到 RS485 转换器（集线器）上，再接到计算机串口上，实现一台计算机（软件）对多台控制器的管理和通讯。

通讯距离：最远的控制器到计算机的连线理论上的距离是1200 米，建议客户控制在 800 米以内，能控制在 300 米以内效果最好。

如果距离超长，可以选购 485 中继器（延长器）（请向专业的转换器生产公司购买，中继器的放置位置是在总线中间还是开始，请参考相关厂家的说明书。

TCP/ip是什么？门禁控制器和主机之间的通讯方式，通常有RS232 RS485 TCP/IP 这几种，RS232通讯距离15米内，RS485在1200米内。

TCP/IP通讯方式控制器可直接连接到以太网络上利用现有网络方便组网，比如公司总部分布在不同城市进行统一管理就可以用TCP/IP门禁实现。

一种可以通过网络控制的门禁系统。

例如：以太网2门双向门禁控制器是以太网门禁系列中的一种，使用标准的工业TCP/IP网络通讯，在一个管理系统中设备台数不受限制；可外接4个韦根读卡器，实现2个出入口的进出刷卡，控制器内置web管理平台,可直接对控制器进行设置管理；该门禁控制器选用目前最先进的集成方案设计而成的新一代门禁控制产品。

具有性能稳定、通讯快、容量大、兼容性强、组网方便等特性，其卓越性能在国内外众多大型门禁系统工程和一卡通系统中得到广泛证实。

TCP/ip门禁的控制器的分类：目前门禁控制器市场上的基于TCP/IP的门禁控制器根据各厂家的技术路线主要分为以下几类:1:在原485的门禁控制器的基础上增加485到TCP/IP的转换器,这种门禁控制器的本质依然是使用原485的协议.2:使用UDP协议进行传输的门禁控制器,由于UDP协议属于无连接的协议,不能保证数据不丢失,但是资源占用比较少,为了增加可靠性,需要在上层协议上,自主开发连接特性,以保证数据的准确传输.3:使用TCP协议进行传输的门禁控制器,TCP协议属于有连接协议,所以可以保证数据的准确可靠的传输,也不需要单独设计非标准的连接特性,但资源占用比较多.4:内嵌WEB服务器的门禁控制器,此种门禁控制器一般用于小型的门禁系统.5:支持HTTP协议的门禁控制器,由于支持了HTTP协议,这种门禁控制器特别适用于大型的跨区域的门禁控制系统,适用于大型企业级的BS框架的管理系统TCP/ip协议的门禁比RS485协议门禁的优点：RS485联网型门禁控制器和TCP/IP网络型门禁控制器的区别和优缺点？1、系统采用综合布线，并且可以利用原有网络接线，只要能够与任一HUB连接就可完成通信；2、传统RS485模式只能使用指定电脑对门禁系统进行控制，而采用TCP/IP协议模式只要在网域内的电脑均可对门禁系统进行控制。

金库远程守库门禁系统管理方案一、概述金库远程守库门禁系统采用TCP/IP联网模式是指门禁控制器与平台软件之间是通过TCP/IP通讯协议进行数据传输的，它适合大型联网门禁系统，管理灵活方便，它可以借助局域网内的任何一台电脑安装门禁系统软件，通过用户名和密码进入门禁管理软件就可以实现对门禁的管理。

迈斯金库远程守库门禁系统是在“RBS-II ”技术的基础上，根据银行金库及现金保管点分布式应用、集中式管理要求的特点，结合银行异地值守的概念，完全符合银行金库、ATM加钞间、现金保管点的管理要求，同时可通过技术的手段降低人力资源成本。

二、系统功能介绍1、金库专用控制器可同时支持宽带（ADSL接入方式）网络、移动通讯网络（GPRS）、第三代移动通讯（3G无线上网）网络等组网方式，根据不同网点的现场情况来灵活选择。

2、多种职能终端并存，银行金库异地值守系统采用了多种职能终端并存的方式，将各个职能部门所管理的功能划分为块来分别进行管理，做到各司其职，大大简化了系统的操作。

3、多种授权机制，银行金库异地值守系统采用多种授权机制和体系，针对不同的职能终端和不同人员进行各种不同授权，可以任意指定某操作员或某操作员组具有某些操作权限（如：设备的添加、修改信息、查看历史记录、删除、各类信息的下载等操作权限），并可指定使用范围。

4、严谨的开门流程，确保每一个进入金库的人符合银行的管理规范。

多种开门模式①独特的“N+1”管理模式，“N”即为现场的N个人验证（N可以限定为分属不同部门或职务的人）。

“1” 是分属不同地方的监控室远程值班人员。

“N”和“1”相互制约，缺一不可。

②“N”和“ 1”可以根据不同的系统网络状态进行不同的组合。

如网络通畅“ 1”为当地网点或支行监控室的值班人员。

而在网络不通畅时“ 1”为网点主任或者支行行长等高级别的管理人员。

③“N”和“1”也可以根据不同的时间段来进行组合，如上班时的“ 1”为网点或者支行监控室的值班人员，而下班时间的“ 1”为中心支行的监控室的值班人员。

小区联网式门禁方案一、系统结构说明；中联创新迈斯软件系统采用“设备层+服务层+应用层”的模式；分布式应用，集中管理原则。

系统架构从集成、统一的方法来设计和管理的，按照操作者的权限和要求，在实际的使用中它们都能够覆盖到整个项目相关的安防及智能化系统的实际应用，从而提供极高的管理价值和个性需求满足。

系统采用统一的监控管理平台软件，实现对整个项目的门禁、、电梯控制、考勤、巡更、访客等设备管理。

系统最大规模可支持同一平台下管理2000个门，10万人，可用于大型的集团公司在局域网将多个项目进行统一授权和管理。

各个分部可单独对自己的部门行使管理职能，总部还能够集中监控到所有分部的刷卡记录、考勤记录等情况。

二、系统软件结构；本系统管理软件采用模块化设计，通过采用通讯层、逻辑处理层和界面层分开的系统结构，可根据应用规模和行业不同分别提供有针对性的门禁管理软件，具有高度的灵活性。

三、硬件设备结构图；1:集成式门禁控制器（2门、4门）2：主分控结构图（8门、16门、前端控制器）；四、门禁分布点及设备配置说明；1：48个单元门，1.1：单元楼全部为单向刷卡开门，进门刷卡，出门使用开门按钮，配置采取集成式两门控制器结构，每两个单元门共用一个2门控制器，结构图如下；2：6-9号楼地下停车场单元门，2.1：1号地下停车场一区一共7个门点（地下停车场4个+通道门3个），全部为进出门双向刷卡，配置采取主分控结构，一个8门控制器+7个分控，分控放在门点旁边，结构图如下；3：11-19号楼地下停车场单元门，3.1：11-19号地下停车场共19个门禁点，全部为单向刷卡，配置采取主分控+集成商配合使用，一个16门控制器+19个前端控制器，结构图如下；4：公共区域门，4.1：公共区域9个门禁点，全部为进出双向刷卡，配置采取集成式控制器，9个两门控制器，结构图如下；产品参数1、MAX-MJ02/04NINK 2门及4门门禁控制器•接读卡器数量（个）： 2/4•门磁输入（路）： 2/4•出门按钮（四态，路）： 2/4•电锁控制（路）： 2/4•辅助输入（路）： 2/4•辅助输出（路）： 2/4•双向管制门数：2•处理器： 32 位ARM•读卡器接口： wiegand26/34/66,wiegand 自适应•上行接口： 10/100M 自适应以太网口•下行接口： 1路RS485 接口•持卡人数： 1 万/2 万/5 万/10 万•历史记录： 1 万/2 万/5 万/10 万•防拆输入： 1 路•防撬输入： 1 路•额定电压： DC12V，可稳定工作电压范围：9~16V DC•额定电流： <200mA@12VDC（不含读卡器）•工作环境：温度-40℃~85℃，湿度5%~95%•防雷级别：电源、RS485、网络端口为4KV/2KA 防雷保护；其它端口为1KV/0.5KA 防雷保护•过流保护： 500mA•过压保护： 18VMAX-MJ02/04NINK 2门及4门门禁控制器：真正的TCP/IP网络门禁，无需任何转换模块直接接入以太网，可控制2个门单向或1个门双向刷卡/密码识别。

门禁系统设计与拓扑图
一、基于指纹识别的TCP/IP门禁系统设计基本组成：
(1)管理中心：一台连接到门禁控制器或网络的PC机，通过局域网或广域网与其它门禁控制器或PC机连接，实现门禁控制器采集信息的处理和分析，并发送控制指令，以及对相应的软件管理。

(2)门禁管理软件：管理工作站通过管理软件远程监控服务器和各门禁控制器的工作状态，实现各种管理功能。

(3)门禁控制器：用于前端信息的采集、传输和处理，并控制门禁的电控锁和门铃，执行处理器下达的开门、报警、启动门铃等指令以及提供通信多机连接端口等。

(4)电子门锁：门禁系统的执行机构和关键设备，用于对物理通道的控制。

(5)电力设备：采用直流电源作为整个门禁系统的运行电源和门锁电源(一般采用内部电源)。

(6)联动设备：可与门禁控制器所有输入、输出节点进行联动，实现防盗报警、消防报警等大型系统的联动，一般在门禁管理软件中对联动设备进行相关的编程设置。

(7)通讯设备：包括交换机设备、路由器和MODEM等，实现设备的网络连接。

二、门禁系统拓扑图下载
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。

RS485 联网型门禁控制器和 TCP/IP 网络型门禁控制器的区别和优缺点门禁控制器的常用的通讯方式有： RS232 RS485 TCP/IP 方式RS232 方式：是指单台控制器通过 RS232 串口通讯协议和计算机串口相连进行点对点的管理。

RS232 有些人又称串口通讯方式。

RS232 通讯方式，最远的通讯距离是 13 米（该距离内通讯稳定），微耕建议 3 米以内最为稳定，所以微耕控制器标配的串口通讯线是 3 米。

如果需要延长，请延长 9 根线中的 2 3 5 号线，怎样延长请参考相关“RS232 通讯原理，如何延长 RS232 通讯线的长度？”的文章。

虽然，13 米以上测试好像也可以通讯，但是不稳定，抗干扰能力差，不建议这样做。

一般的台式计算机具备 1-2 个串口（Com1 Com2),通过多串口卡可以扩展为最多 255 个串口。

新款的笔记本一般没有串口，需要购买 USB 串口转换器来实现，具体方法参考“怎样使用 USB 串口转换器？” RS232 每个串口只能实现和一台控制器的通讯。

RS232 通讯方式的传输速率（俗称波特率）常见为 9600，在微耕控制器的波特率就设计在 9600，传输的速度为每秒钟十几条权限或者记录，市面上还有一些公司的控制器的波特率为 2400 4800 19200 38400，波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。

RS485 通讯方式多台控制器，通过 RS485 通讯总线（必须用双绞线，或者网线的其中一组），将控制器通过手牵手串联的方式，一根总线接到 RS485 转换器（集线器）上，再接到计算机串口上，实现一台计算机（软件）对多台控制器的管理和通讯。

通讯距离：最远的控制器到计算机的连线理论上的距离是1200 米，建议客户控制在 800 米以内，能控制在 300 米以内效果最好。

如果距离超长，可以选购 485 中继器（延长器）（请向专业的转换器生产公司购买，中继器的放置位置是在总线中间还是开始，请参考相关厂家的说明书。

网络门禁系统详解实验六认知网络门禁系统第一节网络门禁系统的功能一．门禁管理的基本功能1、时间段权限管理功能可以设置某个人对某个门，星期几可以进门，每天六个几点到几点可以进门，某个时间段使用“刷卡的方式”进门，某个时间段是使用“卡+开门密码的方式”进门。

脱机运行通过软件设置上传后，控制器会记住所有权限和记录所有信息，即使电脑软件和电脑关闭，系统依然可以正常脱机正常运行，即使停电信息也永不丢失。

2、实时监控照片显示门状态显示功能可以实时监控所有门刷卡情况和进出情况，可以实时显示刷卡人预先存储在电脑里的照片，以便保安人员和本人核对。

如果接上了门磁信号线，用户可以一目了然看到哪些门是开着的，哪些门是关着的。

3、实时提取功能用户在软件系统设置自动提取数据的时间，时间一到自动提取控制器存贮的记录4、强制关门和强制开门功能如果某些门需要长时间打开的话，可以通过软件设置其为常开，某些门需要长时间关闭不希望任何人进入的话，可以设置为常闭。

或者某些特定时候，例如需要关门抓贼等也可以设置为常闭。

5、远程开门功能管理员可以在接到指示后，点击软件界面上的“远程开门”按钮远程地打开某个门。

远程开门记录通过设置也是可以形成记录的。

二、门禁管理的扩展功能1、卡＋密码功能如果使用带密码键盘的读卡器，系统将具备卡＋密码功能。

即该门可以设置为，需要用户刷卡后输入正确的密码，卡和密码都正确后才予以开门。

可以一卡一密码，即每个人都拥有自己的密码。

该功能可以防止卡被人拣到来开门，或者偷用同事的卡来开门做不该做的事情等情况。

对于同一个门，可以设置某些人要求卡＋密码，某些人只需刷卡就可以进入。

密码可以为6位数。

2、超级通行密码功能每个门最多可以设置2个通行密码，即用户只要输入这些密码的任意一个都可以开门，系统不记录该事件和按密码的人。

通行密码为6位数数字。

3、消防报警及紧急开门功能如果控制器接了报警输出及消防联动扩展板，就具备消防开关信号来的时候，扩展板所接的控制器所辖的门全部自动打开，便于人员逃生。

目录目录一、直连电脑 (2)1、查看电脑IP地址 (2)2、设置考勤机IP地址 (4)3、设置软件IP地址 (6)4、软件连接考勤机 (7)5、连接成功 (8)二、接路由器（或交换机） (9)1、查看电脑IP地址 (9)2、设置考勤机IP地址 (11)3、判断IP地址是否可以使用的方法 (14)4、设置软件IP地址 (17)5、软件连接考勤机 (18)6、连接成功 (19)三、xp系统和win 10系统查看IP的方法 (20)xp系统 (20)1、查看电脑ip地址步骤 (20)2、设置电脑固定ip地址步骤 (25)win 10系统 (26)1、查看电脑ip地址步骤 (26)2、设置电脑固定ip地址步骤 (27)网络连接网络连接分两种方式：直连电脑和接路由器（或交换机）以下是两种连接方式的操作步骤：（注：电脑的ip查看方式多种多样，根据电脑系统的不同，查看的方式可能会有差异，以下先针对win 7系统做讲解，在文档的最后会对xp系统以及win 10系统进行说明）以win 7系统为例一、直连电脑（注：电脑的IP必须是固定的）指的是考勤机和电脑通过一根网线直接连接（网线一头插机器的网口，另一头插电脑的网口），如下图所示：1、查看电脑IP地址。

网线接好之后，首先看下本机电脑的IP地址是多少,电脑IP的查看方式如下：①、鼠标右键点击电脑屏幕右下角系统托盘里的网络图标，在弹出的窗口选择：打开网络和共享中心②、看到如下所示的界面，找到本地连接，点击进去③、进入到本地连接状态的页面，再点击属性④、然后再双击internet 协议版本4进去即可看到，如果点击进去是自动获取IP地址的话必须手动分配一个IP，不能自动获取。

如下图：2、设置考勤机IP地址。

把机器的IP改成和电脑本地连接里面的IP 前三位一样，最后一位不同,也就是同一网段。

比如：电脑是192.168.1.103 ，考勤机就可以改成192.168.1.201。
