电⽓原理图中的⽀路与接点，如何正确的添加标记与标号？原创 2018-01-18 ⼯控教练⼯控教练电⽓控制电路图中的⽀路、接点，⼀般都加上标号。

主电路标号由⽂字符号和数字组成。

⽂字符号⽤以标明主电路中的元件或电路的主要特征；数字标号⽤以区别电路不同线段。

⼀、三相交流电源引⼊线采⽤L1、L2、L3标号，电源开关之后的三相交流电源主电路分别标U、V、W。

如U11表⽰电动机的第⼀相的第⼀个接点代号，U21为第⼀相的第⼆个接点代号，依此类推。

⼆、控制电路由3位或3位以下的数字组成，交流控制电路的标号⼀般以主要压降元件（如电⽓元件线圈）为分界，左侧⽤奇数标号，右侧⽤偶数标号。

直流控制电路中正极按奇数标号，负极按偶数标号。

⾯对⼀张电⽓原理图时⾸先分出主回路（⼜称⼀次回路）和辅助回路（⼜称⼆次回路或控制回路）。

然后先看主回路，再看辅助回路查看主回路按照以下4个步骤进⾏：1、先看线路及设备的供电电源，在实际当中⽣产设备多采⽤380v，50HZ的三相交流电源，此时应看清电源引⾃何处； 2、识别主回路中⽤了⼏台电动机，并了解各台电动机的功能； 3、分析各台电动机的动作状况，着重注意它们的启动⽅式，是否有可逆、调速、制动等控制要求，并分析各台电动机之间是否存在制约关系； 4、了解主回路中所⽤的控制电器及保护装置，例如短路保护所⽤的螺旋保险、过载保护的热继电器等。

编编程元件初始状态的确定程元件初始状态的确定提⽰：分析辅助回路时，要⾸先弄清辅助回路的电源电压。

例如，在电⼒拖动系统中，电动机台数较少，控制回路不复杂，为了减少电源种类，控制回路多直接采⽤380v交流电压；对于拖动多台电动机，且控制回路较为繁杂，并且所控线圈总数达5个或以上时，控制电压则多选⽤交流110v、220v等档级，⽽其中⼜以110v最为常⽤，此时线路需加装控制变压器获得与之对应的电压等级。

然后了解控制回路中常⽤的继电器、接触器、⾏程开关、按钮、指⽰灯等的⽤途及动作原理。

展开图中的回路编号
直流回路的编号方法是从正电源出发，以奇数顺序编号，直到最后一个有压降的元件为止。

如最后一个有压降的元件后面不是直接接在负极，而是通过连接片、开关或继电器触点接在负极上，则下一步应从负极开始以偶数顺序编号至上述已有编号的回路为止。

在具体工程中，并不需要对二次回路展开接线图中的每一个回路进行编号，而只对引入端子排的回路加以编号。

①对接于断路器控制回路内的红绿灯回路，如直接自控制回路电源引接时，该回路可标注与控制回路电源相同的标号。

②在没有备用电源投入的安装单位接线图中，标号50~69可作为其他回路的标号，但当回路标号不够用时，可以向后递增。

电压互感器和电流互感器是按他们在一次接线中的顺序来分组编号的。

例如在主接线图中有一条线路上装有两组电流互感器，其中一组供继电保护用其顺序号1LH，则回路编号应取A401~A409、B401~B409、 C401~C409和N401~N409；另一组供测量表计用，其顺序号为2LH，则回路编号应取A421~A429、B421~B429、C421~C429和N421~N429，依此类推。

交流电流和交流电压回路的编号不分奇数和偶数，从电源处开始按顺序编号。

如表二规定：
展开接线图中各个小母线用粗线条表示，并注以文字符号，其各种符号规定如表三：
二、交流回路数字编号组。

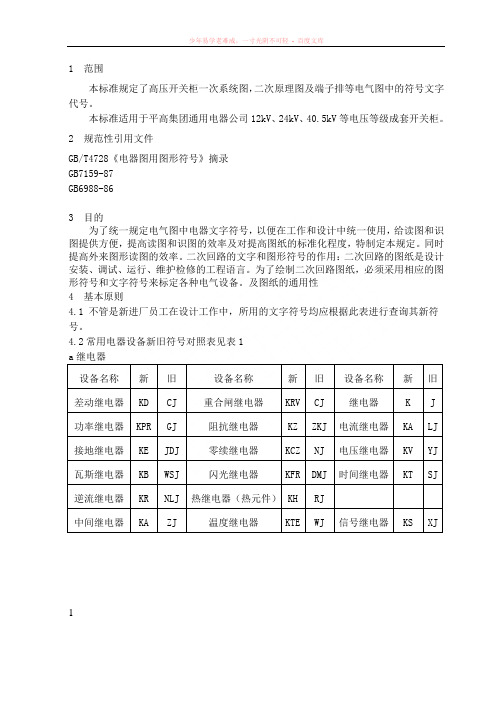

1 范围本标准规定了高压开关柜一次系统图，二次原理图及端子排等电气图中的符号文字代号。

本标准适用于平高集团通用电器公司12kV、24kV、40.5kV等电压等级成套开关柜。

2 规范性引用文件GB/T4728《电器图用图形符号》摘录GB7159-87GB6988-863目的为了统一规定电气图中电器文字符号，以便在工作和设计中统一使用，给读图和识图提供方便，提高读图和识图的效率及对提高图纸的标准化程度，特制定本规定。

同时提高外来图形读图的效率。

二次回路的文字和图形符号的作用：二次回路的图纸是设计安装、调试、运行、维护检修的工程语言。

为了绘制二次回路图纸，必须采用相应的图形符号和文字符号来标定各种电气设备。

及图纸的通用性4基本原则4.1 不管是新进厂员工在设计工作中，所用的文字符号均应根据此表进行查询其新符号。

4.2常用电器设备新旧符号对照表见表1设备名称新旧设备名称新旧设备名称新旧差动继电器KD CJ 重合闸继电器KRV CJ 继电器K J 功率继电器KPR GJ 阻抗继电器KZ ZKJ 电流继电器KA LJ 接地继电器KE JDJ 零续继电器KCZ NJ 电压继电器KV YJ 瓦斯继电器KB WSJ 闪光继电器KFR DMJ 时间继电器KT SJ 逆流继电器KR NLJ 热继电器（热元件）KH RJ中间继电器KA ZJ 温度继电器KTE WJ 信号继电器KS XJ 1b常用测量仪表设备名称新旧设备名称新旧设备名称新旧测量设备P —无功功率表PR var 频率表PF电流表PA A 电能表PJ wh电压表PV V 有功电能表PJ wh有功功率表PW W 无功电能表PJR varhc小母线设备名称新旧设备名称新旧设备名称新旧母线W M 事故音响小母线WFS SYM电压小母线WV YM 预告音响小母线WFS YBM控制小母线WCL KM 闪光小母线WF （+）SM合闸小母线WCL HM 直流小母线WB ZM信号小母线WS XMd指示灯设备名称新旧设备名称新旧设备名称新旧蓝色指示灯HB LAD指示灯HLD红色指示灯HR HD 黄色指示灯HY UD色指示灯HG LD 白色指示灯HW BD2e变换器设备名称新旧设备名称新旧设备名称新旧发电机G F 电压互感器TV YH电阻器R R电动机M D 调节器 A T电感器L L电力变压器TM B 整流器U ZL电抗器L DK电流互感器TA LH 压敏电阻RV YR电容器 C C设备名称新旧设备名称新旧设备名称新旧蓄电池GB XDC 合闸线圈YC HQ 端子板XT DB 避雷器 F BL 跳闸线圈YT TQ 接触器KM HC 接线柱X JX 插座XS CZ 隔离开关QS G 连接片XB LP 插头XP CT 断路器QF DL开关Q K 避雷器 F BL 照明灯HL D 熔断器FU RD 接触器设备名称新旧设备名称新旧设备名称新旧3合闸按钮SBC HA 自保持按钮SHS BA 解除信号按钮SSR SXA 跳闸按钮SBO TA 指挥信号按钮SSC ZXA 试验按钮SBT YA 紧急停机按钮SBE JTA 事故按钮SBA SA 控制开关SA RR 音响信号解除按钮SSR YJA 信号按钮SBS XA 转换开关SA ZR 起动按钮SST QA 灯光信号解除按钮SLR DXA 灭磁开关SM MR 复归按钮SRR FA 事故信号按钮SAS SXA 测量转换开关SAM CK 试验转换开关SAT SR 联动开关SJ LR 同期转换开关SAS TK 闭锁开关SLA BR 刀开关SN DK一设备名称新旧设备名称新旧设备名称新旧发电机G F 合闸线圈YC HQ 差动继电器KD CJ电动机M D 跳闸线圈YT TQ 功率继电器KPR GJ电力变压TM B 接线柱X JX 接地继电器KE JDJ 电流互感TA LH 连接片XB LP 瓦斯继电器KB WSJ 电压互感TV YH 插座XS CZ 逆流继电器KR NLJ熔断器FU RD 插头XP CT 中间继电器KM ZJ断路器QF DL 端子板XT DB 信号继电器KS XJ接触器KM C 测量设备P —闪光继电器KFR DMJ调节器 A T 电流表PA A 热继电器（热KH RJ继电器K J 电压表PV V 温度继电器KTE WJ电阻器R R 有功功率PW W 重合闸继电KRV CJ电感器L L 无功功率PR var 阻抗继电器KZ ZKJ电抗器L DK 电能表PJ wh 零续继电器KCZ NJ电容器 C C 有功电能PJ wh 接触器KM HC整流器U ZL 无功电能PJR varh 母线W M压敏电阻RV YR 频率表PF HZ 电压小母线WV YM4开关Q K 功率因数PPF COSΦ控制小母线WCL KM 隔离开关QS G 指示灯HL D 合闸小母线WCL HM 控制开关SA KK 红色指示HR HD 信号小母线WS XM 选择开关SA KZ 绿色指示HG LD 事故音响小WFS SYM 负荷开关QL FK 蓝色指示HB LAD 预告音响小WFS YBM 蓄电池GB XDC 黄色指示HY UD 闪光小母线WF （+）SM 避雷器 F BL 白色指示HW BD 直流小母线WB ZM 按钮SB AN 继电器K J 电力干线WPM LG 合闸按钮SBS TA 电流继电KA LJ 照明干线WLM MG 停止按钮SBS TA 电压继电KV YJ 电力分支线WP LFZ 试验按钮SBT YA 时间继电KT SJ 照明分支线WL MFZ 应急照明WEM YJG 应急照明WE YJZ 插安式母线WIB CJM 4.2按钮转换开关新旧符号表2序号设备名称新符号旧符号1 合闸按钮SBC HA2 跳闸按钮SBO TA3 紧急停机按钮SBE JTA4 中央音响信号解除按钮SSR YJA5 起动按钮SST QA6 复归按钮SRR FA7 自保持按钮SHS BA8 指挥信号按钮SSC ZXA9 事故按钮SBA SA10 信号按钮SBS XA11 中央灯光信号解除按钮SLR DXA12 事故信号按钮SAS SXA13 解除信号按钮SSR SXA14 试验按钮SBT YA515 控制开关SA RR16 转换开关SA ZR17 灭磁开关SM MR18 测量转换开关SAM CK19 同期转换开关SAS TK20 试验转换开关SAT SR21 闭锁开关SLA BR22 联动开关SJ LR23 刀开关SN DK序号器件名称代号序号器件名称代号序号器件名称代号1 频率调节器AFR 28 电压表PV 55 限位开关SL2 变换器 B 29 转速器PR 56 电流互感器TA3 热电偶BT 30 无功电度表PJR 57 电压互感器TV4 电容器 C 31 时钟、温度计PT 58 自耦变压器TAV5 集成块 D 32 功率表PW 59 控制变压器TC6 热元件EH 33 记录仪PZ 60 电力变压器TM7 照明灯EL 34 无功功率表PWR 61 调压变压器TTC8 空气调节器EV 35 功率因数表PFP 62 调压器TVR9 熔断器FU 36 刀开关QK 63 照明变压器TL10 热继电器FR 37 负荷开关QL 64 变频器UF 611 避雷器 F 38 断路器QF 65 逆变器UI12 发电机G 39 电机保护开关QM 66 整流器UR13 蓄电池GB 40 隔离开关QS 67 二极管VD14 声响器HA 41 接地开关QE 68 稳压管VS15 光指示器HL 42 电阻器R 69 晶闸管VT16 中间继电器KA 43 电位器RP 70 电缆连接盒WS17 时间继电器KT 44 热敏电阻RT 71 端子X18 温度继电器KT 45 转换开关、选择开关SA 72 插头XP19 压力继电器KP 46 按钮SB 73 插座XS20 信号继电器KS 47 旋钮开关SBT 74 端子排XT21 干簧继电器KR 48 压力开关SP 75 连接片XB22 接触器KM 49 钥匙开关SK 76 电磁锁YL23 电抗器L 50 接近开关SQ 77 电磁铁YA24 电动机M 51 温度传感器ST 78 电磁制动器YB25 电流表PA 52 光电开关SQ 79 电磁阀YV26 计数器PC 53 带电显示SQ 80 电动阀YM27 电度表PJ 54 带灯按钮SBL4.4电器图用图形符号GB/T4728《电器图用图形符号》摘录见表4设备名称文字代号设备名称文字代号发电机电动机电力变压器电流互感器电压互感器熔断器断路器接触器调节器继电器GMTMTATVFUQFKMAK无功电能表频率表功率因数表指示灯红色指示灯绿色指示灯蓝色指示灯黄色指示灯白色指示灯继电器PJRPFPPFHLHRHGHBHYHWK7电阻器电感器电抗器电容器整流器压敏电阻器开关隔离开关控制开关选择开关负荷开关蓄电池避雷器按钮合闸按钮停止按钮试验按钮合闸线圈跳闸线圈接线柱连接片插座插头端子板测量设备电流表电压表有功功率表无功功率表电能表有功电能表插接式母线RLLCURVQASSASAQLGBFSBSBSBSSBTYCYTXXBXSXPXTPPAPVPWPRPJPJWI电流继电器电压继电器时间继电器差动继电器功率继电器接地继电器气体继电器逆流继电器中间继电器信号继电器闪光继电器热继电器（热元件）温度继电器重合闸继电器阻抗继电器零序电流继电器接触器母线电压小母线控制小母线合闸小母线信号小母线事故音响小母线预告音响小母线闪光小母线直流母线电力干线照明干线电力分支线照明分支线应急照明干线应急照明支线KAKVKTKDKPRKEKBKRKAKSKFRKH/FRKTEKRRKZKCZKMWWVWCLWCLWSWFSWPSWFWBWPMWLMWPWLWEMWE附：二次回路的文字和图形符号二次回路的文字和图形符号的作用：二次回路的图纸是设计安装、调试、运行、维护检修的工程语言。
