下载文档原格式
PC开裂原因分析与验证一、不良描述：不良产品：1200LED龙A日光灯管（T8 S3014冷白）不良时间：2013.08.12 上午8：00不良地点：六楼老化车间不良现象：老化72H透光罩输入端15CM内（特点：端盖为6孔透气；此端安装有电源）有不同程度内部开裂现象（非边缘开裂，非龟裂，非松纹裂，非单向开裂，开裂处内外表面手摸无触感）不良率：全检总数：500PCS，不良数：33PCS，不良率：6.6%二、不良原因分析：PC灯罩开裂的主要原因是PC分子链结构受到破坏，分子链断开，导致产品开裂或者说表面有裂纹。
影响分子链结构的因素有以下三种：1、反复使用。
（反复使用是最常见的问题。
很多老板为了节约成本，使用回收料、水口料、废料，以次充好、坑蒙客户、扰乱市场）反复使用时，产品在不断的高温作用下，产品的分子就会发生裂变。
分子链就会发生断裂、裂解。
由高分子物质变成低分子物质，材料变脆。
该实验数据由深圳某塑胶科技有限公司提供，主要说明杂料对产品内应力开裂时间的影响。
2、应力过大，分为两种：应力过大是设计和使用问题。
首先，产品本身形状以及模具本身设计的尺寸及脱模所产生的应力。
（1.材料的结构决定材料的性能，材料的性能反映材料的结构。
内应力开裂原理：在成型聚碳酸酯PC时，分子链被迫取向，但是由于聚碳酸酯分子链上具有苯环，所以取向比较困难，而在成型后，被取向的链有恢复自然状态的趋势，但是由于整个分子链已经被冻结和大分子链之间的相互作用，从而造成制品存在残留应力，而残余应力的存在，就造成产品可能出现应力开裂，注意，这里说的是可能，为什么是可能呢？这是因为聚碳酸酯内部还存在很多力，而其中比较重要的是：抗开裂力，这个力的大小取决分子链的长短，链间的缠结数目，分子之间的作用力。
当抗开裂能力和内应力平衡时，产品不会出现开裂现象，而当抗开裂能力小于内应力时，就会出现。
简单来说就是：分子链上苯环——成型取向——制品成型后出现内应力——当内应力和抗开裂能力平衡——好制品——当内应力大于抗开裂能力——产品开裂。
PC注塑制品常见缺陷分析及解决方法（3）PC注塑制品常见缺陷分析及解决方法浇口设计可以预先减少或避免冷料斑的形成，传统而有效的方法是在流道末端开设冷料阱，使前锋料陷人阱内而不致进人模腔，而有些模具除设冷料阱外，还需要考虑浇口的形式、大小和位置的合理性;⑤加强模具排气;⑥去除料中污染物，强化物料的干燥效果，减少或调换润滑剂，尽量少用脱模剂。
八.目前聚碳酸酯主要应用于哪些方面pc 在国民经济的各个领域中有着广泛的用途, 主要应用领域如下:①用作光盘材料。
聚碳酸酯是光盘基材的首选材料, 目前市场上 90%以上的 cd、 vcd、 dvd光盘采用聚碳酸酯作为基材。
②用作建筑行业的透光板材及交通工具的车窗玻璃。
如制作成 pc 中空阳光板、高层建筑幕墙、候车室及机场体育馆透明顶棚等。
③用作电子及电器外壳等。
④用作食物包装。
由于 pc质量轻、抗冲击、透明、耐热洗、耐高温杀毒消毒, 对多种食物都有良好的耐腐蚀性, 如制作成饮水桶、茶杯及婴幼儿奶瓶等。
⑤用作眼镜镜片及照明灯具等。
此外在汽车和建筑板材等领域存在巨大的市场潜力。
近两年国内 pc消费市场已有了较大变化, 电子电器及光盘虽仍为 pc的最大用户, 但所占比例已有所下降, pc在建材、汽车等领域的应用正在增加。
结束语聚碳酸醋的应用范围日益扩大 ,应用前景十分广阔 ,其成型工艺条件必须严格控制 ,加工前最好采用真空干燥 ,干燥速度快且干燥程度均匀制品应尽量避免采用金属嵌件 ,无法避免时 ,在成型前须将嵌件预热至200 ℃ ,以减少开裂倾向采用热处理来消除或减小制品内应力。
本篇提出的聚碳酸酯注射成型过程中的常见制品的缺陷及解决措施对生产有良好的建议作用。
注塑常见外观缺陷及解决方法2017-03-22 16:02 | #2楼一.注塑常见不良缺陷：缺胶、缩水、熔接线、射胶纹、光泽不一致、黑点、溢边、翘曲变形、料花，银纹、拉模，烧焦、冷料、气泡等以上缺陷成因：模具温度，冲孔刀、流道温度，注射速度、注射压力，保压力、保压时间，转换点，锁模力、冷却时间，炮筒温度、塑化时间、塑化速度，背压等二.解决方法：(一)熔接线（weld line）熔接痕是由于来自不同方向的熔融树脂前端部分被冷却、在结合处未能完全融合而产生的。
PC开裂原因分析PC开裂出现的原因可能有多种，下面将从结构设计、制造材料、制造工艺、使用环境等方面进行分析，并提出解决方案。
一、结构设计：1.1不合理的结构设计：PC主机通常由塑料外壳、金属边框和内部零部件组成。
如果结构设计不合理，例如支撑点布置不均匀、内部零部件位置布置不合理等，会产生不均匀的力分布，导致外壳开裂。
解决方案：在设计阶段，需要对主机进行强度分析和仿真，确保结构设计合理，并避免力集中。
1.2热胀冷缩引起的应力：由于PC主机在使用过程中会产生热量，温度变化会造成塑料外壳的热胀冷缩，如果结构设计不合理，强度不足，就会导致外壳开裂。
解决方案：在设计阶段，需要考虑材料的热胀冷缩系数，并计算应力分布情况，合理选择材料和厚度。
二、制造材料：2.1不合格的原材料：PC主机外壳通常使用塑料材料，如果采购的原材料质量不合格，如含有杂质、未达到设计强度要求等，就会导致外壳易于开裂。
解决方案：加强对原材料的质量控制，与供应商建立良好的合作关系，并严格把控原材料的质量检测流程。
2.2塑料材料的老化：塑料材料会随着时间的推移而老化，特别是在高温或者湿度环境下，容易失去强度，出现开裂现象。
解决方案：选择耐老化性能好的塑料材料，并在制造过程中进行适当的老化测试，确保产品的长期使用性能。
三、制造工艺：3.1温度和压力控制不当：在注塑成型过程中，如果温度和压力控制不当，就会导致外壳中存在内部应力，使其变脆，易于开裂。
解决方案：确保注塑机的温度和压力控制精准，并进行合理的热流道设计，避免应力集中。
3.2模具设计不合理：模具在注塑成型中起着重要作用，如果模具设计不合理，例如模具结构不均匀、过渡曲线设计不合理等，就会导致产品容易开裂。
解决方案：优化模具设计，确保结构均衡并充分考虑产品应力分布。
四、使用环境：4.1温度和湿度变化：PC主机在使用过程中经常面临温度和湿度的变化，特别是在气候环境极端的地方，容易引起外壳开裂。
解决方案：设计PC主机时，应考虑到使用环境的特点，并合理选择材料和制造工艺，增加外壳的强度和稳定性。

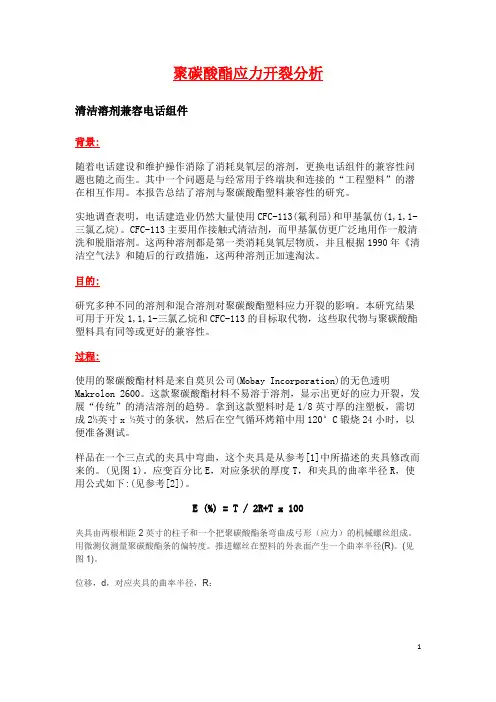

聚碳酸酯应力开裂分析清洁溶剂兼容电话组件背景:随着电话建设和维护操作消除了消耗臭氧层的溶剂，更换电话组件的兼容性问题也随之而生。
其中一个问题是与经常用于终端块和连接的“工程塑料”的潜在相互作用。
本报告总结了溶剂与聚碳酸酯塑料兼容性的研究。
实地调查表明，电话建造业仍然大量使用CFC-113(氟利昂)和甲基氯仿(1,1,1-三氯乙烷)。
CFC-113主要用作接触式清洁剂，而甲基氯仿更广泛地用作一般清洗和脱脂溶剂。
这两种溶剂都是第一类消耗臭氧层物质，并且根据1990年《清洁空气法》和随后的行政措施，这两种溶剂正加速淘汰。
目的:研究多种不同的溶剂和混合溶剂对聚碳酸酯塑料应力开裂的影响。
本研究结果可用于开发1,1,1-三氯乙烷和CFC-113的目标取代物，这些取代物与聚碳酸酯塑料具有同等或更好的兼容性。
过程:使用的聚碳酸酯材料是来自莫贝公司(Mobay Incorporation)的无色透明Makrolon 2600。
这款聚碳酸酯材料不易溶于溶剂，显示出更好的应力开裂，发展“传统”的清洁溶剂的趋势。
拿到这款塑料时是1/8英寸厚的注塑板，需切成2½英寸x ½英寸的条状，然后在空气循环烤箱中用120°C锻烧24小时，以便准备测试。
样品在一个三点式的夹具中弯曲，这个夹具是从参考[1]中所描述的夹具修改而来的。
(见图1)。
应变百分比E，对应条状的厚度T，和夹具的曲率半径R，使用公式如下:(见参考[2])。
E (%) = T / 2R+T x 100夹具由两根相距2英寸的柱子和一个把聚碳酸酯条弯曲成弓形（应力）的机械螺丝组成。
用微测仪测量聚碳酸酯条的偏转度。
推进螺丝在塑料的外表面产生一个曲率半径(R)。
(见图1)。
位移，d，对应夹具的曲率半径，R：图 #1三点式弯曲夹具使聚碳酸酯条形成弓形（应力）不同位移，d的应变计算如下介绍几种不同的方法来评定聚碳酸酯对溶剂的化学抗性，或者反过来说，评定溶剂对聚碳酸酯的作用。
现在人们都知道阳光板具有的优势条件，因此使用它的人越来越多，但是也有一些人会因为人为等原因造成了阳光板的损坏，下面我们就一起简单的了解一下吧!
在使用阳光板的过程中，有可能会出现以下破损的原因：
1、加工工艺不精，相信这个原因，厂家都可以避免，除非使用的阳光板的加工工具出现了问题，或是加工的人出现非加工造成的损伤。
2、在安装之前，将阳光板的保护膜揭掉，这样阳光板会造成表面的擦伤，因此提醒大家，在安装阳光板的时候不要提前揭掉保护膜。
3、绝不允许把板材直接钉在骨架上，否则会由于板材的膨胀产生很高的应力并损坏穿孔边缘处。
4、必须选用适用于聚碳酸酯塑料的密封胶和密封胶垫。
值得注意的是，在使用前必须检查所用胶的化学适应性，绝对不可选用氨基、苯氨基或甲氧基的固化剂来固化的聚硅氧烷胶，这些固化剂会导致PC板的龟裂，从而损伤阳光板。
5、若弯曲的板材曲率半径太小的话，板材的机械强度和抗化学性都会急剧下降，为了避免暴露于外的那面发生危险的应力开裂，板材弯曲的半径不得小于规定的数据。
6、阳光板禁忌接触碱性物质及有侵蚀性的有机物质，碱性的物质会导致阳光板的开裂。
7、pc多层板材绝不能垂直于肋条的方向进行弯曲，因这样将不能产生曲面桁条效应，且在应力作用下，促成把板压扁甚至断裂。
板子必须顺着肋条的方向进行弯曲。
8、运输、储存时必须妥善衬垫、包装、平放，因为板材表面上遭到任何轻微的损伤(如划痕)都将发展成裂口。
其实有些阳光板的损伤，我们是可以避免的，为了你的阳光板使用更加长久，要避免人为情况对阳光板造成的伤害!。
如何处理聚碳酸酯（PC）环境应力开裂性能的影响聚碳酸酯（PC）产品的应力开裂和解决方案我们在研究一个材料时，应该注意一个问题就是：材料的结构决定材料的性能，材料的性能反映材料的结构。
在成型聚碳酸酯时，分子链被迫取向，但是由于聚碳酸酯分子链上具有苯环，所以解取向比较困难，而在成型后，被取向的链有恢复自然状态的趋势，但是由于整个分子链已经被冻结和大分子链之间的相互左右，从而造成制品存在残留应力，而残余应力的存在，就造成产品可能出现应力开裂，注意，这里说的是可能，为什么是可能呢？这是因为聚碳酸酯内部还存在很多力，而其中比较重要的是：抗开裂力，这个力的大小取决分子链的长短，链间的缠结数目，分子敛之间的作用力。
当抗开裂能力和内应力平衡时，产品不会出现开裂现象，而当抗开裂能力小于内应力时，就会出现：为什么我的产品成型时还好好的，而存放一段时间后就开裂了？难道是上天的魔法？其实不是魔法，而是内应力和抗开裂力作用的结果，好了，我们将这个简单话：分子链上苯环——成型取向——制品成型后出现内应力——当内应力和抗开裂能力平衡——好制品——当内应力大于抗开裂能力——产品开裂。
出现这样的问题，大家都不愿意看见，我们不能一出问题就找供应商麻烦吧，而是找供应商共同解决问题，对，有这样的态度就好了，现在我们共同来探讨如何解决问题，我们先从工艺上去解决吧：首先，我们看看模具温度。
从上面那些难懂的理论我们知道，内应力是因为成型时候分子链被冻结引起的，成型吗，当然是用模具成型的，我想你大概已经想到了，对，模具的温度对冻结和分子链的解取向有很大影响，很明显的吗，模具温度越高，分子链肯定容易运动吗，就如同水分子在100度时会“飞”的道理（烧开水的气泡吗，经常做家务哦），所以，提高模具温度，不仅对冲模有利，并且课题调整制品冷却速度，使其变得更均匀，从而有利于聚碳酸酯中取向分子的松弛，也就是解取向。
说了半天，到底模具的温度在多少合适呢？不要着急，模具温度假如能控制，在100—120度是成型聚碳酸酯的最佳温度了。

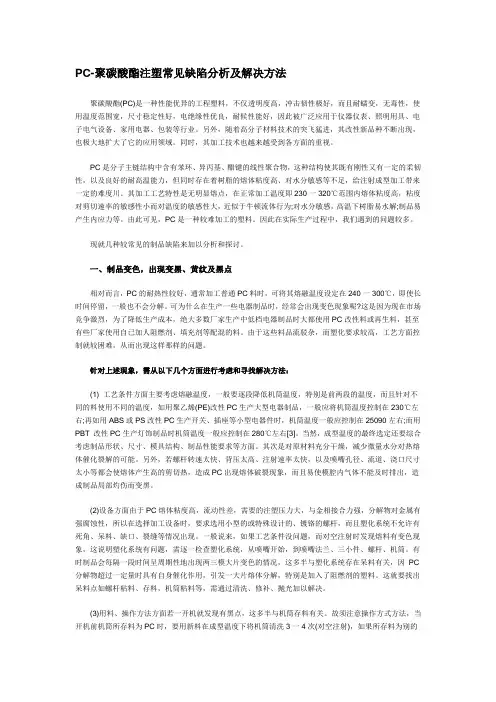

PC-聚碳酸酯注塑常见缺陷分析及解决方法聚碳酸酯(PC)是一种性能优异的工程塑料，不仅透明度高，冲击韧性极好，而且耐蠕变，无毒性，使用温度范围宽，尺寸稳定性好，电绝缘性优良，耐候性能好，因此被广泛应用于仪器仪表、照明用具、电子电气设备、家用电器、包装等行业。
另外，随着高分子材料技术的突飞猛进，其改性新品种不断出现，也极大地扩大了它的应用领域。
同时，其加工技术也越来越受到各方面的重视。
PC是分子主链结构中含有苯环、异丙基、醋键的线性聚合物，这种结构使其既有刚性又有一定的柔韧性，以及良好的耐高温能力，但同时存在着树脂的熔体粘度高、对水分敏感等不足，给注射成型加工带来一定的难度川。
其加工工艺特性是无明显熔点，在正常加工温度即230一320℃范围内熔体粘度高，粘度对剪切速率的敏感性小而对温度的敏感性大，近似于牛顿流体行为;对水分敏感，高温下树脂易水解;制品易产生内应力等。
由此可见，PC是一种较难加工的塑料。
因此在实际生产过程中，我们遇到的问题较多。
现就几种较常见的制品缺陷来加以分析和探讨。
一、制品变色，出现变黑、黄纹及黑点相对而言，PC的耐热性较好，通常加工普通PC料时，可将其熔融温度设定在240一300℃，即使长时间停留，一般也不会分解。
可为什么在生产一些电器制品时，经常会出现变色现象呢?这是因为现在市场竞争激烈，为了降低生产成本，绝大多数厂家生产中低档电器制品时大都使用PC改性料或再生料，甚至有些厂家使用自已加人阻燃剂、填充剂等配混的料。
由于这些料品流驳杂，而塑化要求较高，工艺方面控制就较困难，从而出现这样那样的问题。
针对上述现象，需从以下几个方面进行考虑和寻找解决方法：(1) 工艺条件方面主要考虑熔融温度，一般要逐段降低机筒温度，特别是前两段的温度，而且针对不同的料使用不同的温度，如用聚乙烯(PE)改性PC生产大型电器制品，一般应将机筒温度控制在230℃左右;再如用ABS或PS改性PC生产开关、插座等小型电器件时，机筒温度一般应控制在25090左右;而用PBT 改性PC生产灯饰制品时机筒温度一般应控制在280℃左右[3]。
【关键字】解决pc塑胶原料龟裂解决方案篇一：常见塑料制品开裂的原因浅析及检测方法简述常见塑料制品开裂的原因浅析及检测方法简述引言工程塑料因为其优异的特性——高强度、耐热、耐冲击、抗老化等而被广泛应用于工业零件及各种外壳制造上。
但在制造或使用过程中，塑料制品很有可能被钉螺丝或涂胶水，这样的处理常常会诱发塑料制品的应力开裂，致使次品率很高。
而开裂是塑料制品经常出现的致命缺陷，包括制作表面丝状裂纹、微裂、顶白、开裂及因制件粘模、流道粘模而造成的创伤。
引起开裂的原因涉及模具、成型工艺、塑料材料、环境应力等方面。
开裂原因浅析及改进建议不同的开裂原因会导致不同的开裂类型，如果按照开裂的时间分类，塑料制品开裂现象通常有两种情况：（一）脱模开裂，塑料制品从模具脱出或在机器加工过程中出现开裂，这种开裂原因和后果比较容易预估；（二）应用开裂，塑料制品在放置一段时间后或使用过程中出现开裂，这种开裂往往难以预测，且产生的后果可能是毁灭性的。
以下主要从塑料材料的选择和环境应力的角度出发，结合以上两种开裂类型简单阐述开裂原因及改进建议。
1. 材料类型所致开裂的原因分析及改进建议下面通过两个案例，从选材背景及加工后出现的问题来分析材料选择对产品开裂可能造成的影响。
圆孔性连接器（代表成型中空制品）一直以来，客户在生产成型小型圆孔时，选择的都是聚苯硫醚PPS GF30/GF40这种材料，器件没有出现任何开裂现象。
在开发大圆孔径系列连接器时，客户再次选用全球多家知名厂家的PPS GF30/GF40材料。
加工的结果是制品开裂非常严重，有些属于脱模开裂，有些属于应用开裂，而且不同厂家同类型含量的PPS均存在制品开裂问题。
客户和材料厂商起初怀疑是塑料冲击强度不够，但同时发现冲击强度比PPS GF30/GF40低的PA6和PC材料却反而不开裂。
在选用一些知名厂家提供的高抗冲击性PPS GF40材料后，开裂问题依然存在（图1）。
根据客户提供的信息，我们分析，很可能是由于成型塑料圆孔的模具型芯采用的是硬质合金材料。
PC开裂原因分析与验证一、不良描述：不良产品：1200LED龙A日光灯管（T8 S3014冷白）不良时间：2013.08.12 上午8：00不良地点：六楼老化车间不良现象：老化72H透光罩输入端15CM内（特点：端盖为6孔透气；此端安装有电源）有不同程度内部开裂现象（非边缘开裂，非龟裂，非松纹裂，非单向开裂，开裂处内外表面手摸无触感）不良率：全检总数：500PCS，不良数：33PCS，不良率：6.6%二、不良原因分析：PC灯罩开裂的主要原因是PC分子链结构受到破坏，分子链断开，导致产品开裂或者说表面有裂纹。
影响分子链结构的因素有以下三种：1、反复使用。
（反复使用是最常见的问题。
很多老板为了节约成本，使用回收料、水口料、废料，以次充好、坑蒙客户、扰乱市场）反复使用时，产品在不断的高温作用下，产品的分子就会发生裂变。
分子链就会发生断裂、裂解。
由高分子物质变成低分子物质，材料变脆。
该实验数据由深圳某塑胶科技有限公司提供，主要说明杂料对产品内应力开裂时间的影响。
2、应力过大，分为两种：应力过大是设计和使用问题。
首先，产品本身形状以及模具本身设计的尺寸及脱模所产生的应力。
（1.材料的结构决定材料的性能，材料的性能反映材料的结构。
内应力开裂原理：在成型聚碳酸酯PC时，分子链被迫取向，但是由于聚碳酸酯分子链上具有苯环，所以取向比较困难，而在成型后，被取向的链有恢复自然状态的趋势，但是由于整个分子链已经被冻结和大分子链之间的相互作用，从而造成制品存在残留应力，而残余应力的存在，就造成产品可能出现应力开裂，注意，这里说的是可能，为什么是可能呢？这是因为聚碳酸酯内部还存在很多力，而其中比较重要的是：抗开裂力，这个力的大小取决分子链的长短，链间的缠结数目，分子之间的作用力。
当抗开裂能力和内应力平衡时，产品不会出现开裂现象，而当抗开裂能力小于内应力时，就会出现。
简单来说就是：分子链上苯环——成型取向——制品成型后出现内应力——当内应力和抗开裂能力平衡——好制品——当内应力大于抗开裂能力——产品开裂。
PC/ABS 或PC 内应力开裂测试方法PC/ABS 或PC 内应力开裂测试方法概述：PC，PC 加纤，PC/ABS 应用的领域非常广泛，比如LED 大小框架，手机外题从下面几点进行一个简单的阐述。
(铨盛化工原创，转载请注明出处)一．PC 内应力开裂测试内应力开裂测试：：在室温下用冰醋酸或四氯化碳溶剂浸泡未经退火处理的带螺丝部件的注塑制品，从放入溶剂中到出现裂纹的时间，记为应力开裂时间。
内应力开裂测试方法举例内应力开裂测试方法举例：：醋酸浸泡法：将做好带有螺丝槽或柱的PC 制品完全浸泡于25OC 的冰醋酸中３０S,取出后晾干后检查表面，仔细检查外观，如有细小致密的裂纹，说明此处有内应力存在，裂纹越多，内应力越大。
因为各种产品要求规格不一，具体浸泡时间长短、要求冰醋酸浓度大小、有细小裂纹可不可接受（该类产品算不算合格），还是要看客户对具体某产品要求而定。
这里不作一概而论的应力开裂具体标准阐述。
二．内应力开裂原因分析内应力开裂原因分析：：前一篇我们简单介绍了内应力开裂测试的一些方法，现在我们分析一下应力开裂的各种原因，首先进行一下基本知识铺垫：１）PC 基本结构介绍：聚碳酸酯PC 是分子主链中含有[O-R-O-C=O]链节的热塑性树脂，按分子结构中酯基不同可分为脂肪族、脂环族、脂肪芳香族型，其中最具有价值是芳香族型聚碳酸酯PC，且以双酚A 型聚碳酸酯PC 为最重要。
２）结构决定性质，性质决定外在现象A.PC 微观结构导致PC 内应力开裂PC 材料容易内应力开裂是它本身分子结构决定，那就是聚碳酸酯分子结构中有苯环，所以取向比较困难，在成型后，被取向的链节有恢复自然状态的趋势，但是由于分子链节已被冻结和分子链之间作用力，从而可能造成制品存在应力，这就是大家常说的应力开裂现象，尤其是回收的PC，由于回收PC 的相对分子质量下降，相对分子质量分布变宽，少量存在的水分、颜料、杂质、溶剂等极易引发开裂现象。
(铨盛化工原创，转载请保留出处)B.B.应力分类应力分类剪切应力：指塑料加工过程中由于剪切流动造成应力，它受塑料熔融态下流动速率与黏度的影响。
PC中空板是一种质量很好的建筑资料，能够用作隔热、隔音等等。
但是在我们现实使用的时候，会发现PC中空板很轻易发生因为力气过度而开裂的情况，这究竟是怎么回事呢？有甚么办法能够解决呢？
PC中空阳光板会呈现应力开裂的原因主要还是因为PC中空板的原材料的布局和机能决议的。
因为咱们在共挤成型PC中空板时，份子链会自愿取向，而因为聚碳酸酯份子链上又具备苯环，解取向又会变得比较困难。
以是在成型之后，被取向的链照样有能够会回复到原本的状况，然则因为全部份子链曾经被解冻和大份子链之间的互相阁下，从而会使成品存在残留应力，终极形成中空板产物呈现应力开裂的可能性。
然则，这也不是绝对的，因为聚碳酸酯板外部另有许多分歧的力存在，好比抗开裂力。
而份子链的是非、链间的缠结数量、份子敛之间的作用力都是决议这个力大小的症结身分链。
以是咱们只需包管抗开裂才能和内应力到达均衡，PC中空板的开裂征象就不会呈现。
那如何才能使抗开裂才能和内应力到达均衡呢？就是要进步中空板的模具温度，因为模具温度越高，份子链才越轻易活动，从而有利于聚碳酸酯中取向份子的松懈。
颠末实验，中空板模具的最好温度是节制在一百到一百二十度阁下。
可见PC中空板会呈现应力开裂也不是一个完全不能避免的成绩，只需在誉耐PC中空板的制造过程当中，尽量控制几种作用力之间的干系就能够了。
