红外线防盗报警器电路原理图

红外线防盗报警器电路原理图该红外线防盗报警器的特点是，当有人经过防盗物的主要通道、靠近防盗物或破门而入时，即能发出较洪亮的报警声，并延长一段时间才会停止。

如果盗贼仍然在此位置左右移动，则报警声仍然持续发出。

工作原理红外线防盗报警器电路原理图如图1所示。

红外线发射器由IC2（NE555）、R1、R2、C3等元件组成振荡频率为40kHz的多谐振荡器。

VLS是红外线发射探头，其40kHz高频信号由它向外辐射，形成红外线光束。

VDL是红外线接收探头，它与IC3 (CX20 106A)组成红外线接收、整形和放大电路，放大后的红外线信号变成电脉冲信号。

IC4及其外围元器件组成报警执行电路，一旦其2脚为低电平，电路立即翻转，信号输出端3脚立即转为高电平输出，同时具有延时功能。

平时，VDL接收到VDL辐射的红外光束。

红外线接收专用前置放大集成电路（它的特点是灵敏度高、不用电感谐振线圈）IC3的信号输出端7脚为低电平，VT1呈截止状态，IC4的2脚为高电平，3脚为低电平输出，因此后续电路均不会工作，无报警声发出。

当有人经过防盗物的主要通道、进人房门或靠近防盗物时，挡了一下红外光线，在挡住的瞬间，IC3的7脚立即转为高电平，从而使VTl饱和导通，2脚立即为低电平，故IC4翻转，3脚为高电平，K得电吸合，接通模拟声报警专用集成电路IC5的电源，扬声器BL就发出响亮的警报声。

与此同时，IC4进人延时阶段，约经过2nun（计算公式为t=1 ．1RgC8）时间后，IC4置位，使3脚又转为低电平，报警声停止。

如果这时红外线又被挡住，电路会再次工作。

元器件选择IC1选用CW7806或LM7806集成电路；IC2，IC4均选用555时基集成电路；IC3选用CX20106或KA2184集成电路；IC5选用KD -9561四声模拟声集成电路。

VT1选用3DG12或9013型硅晶体管；VT2选用8050型NPN晶体管，要求电流放大系数β>10 00VD1一VD4选用1 N4004 x 4整流桥堆，V D5选用2CP10型二极管。

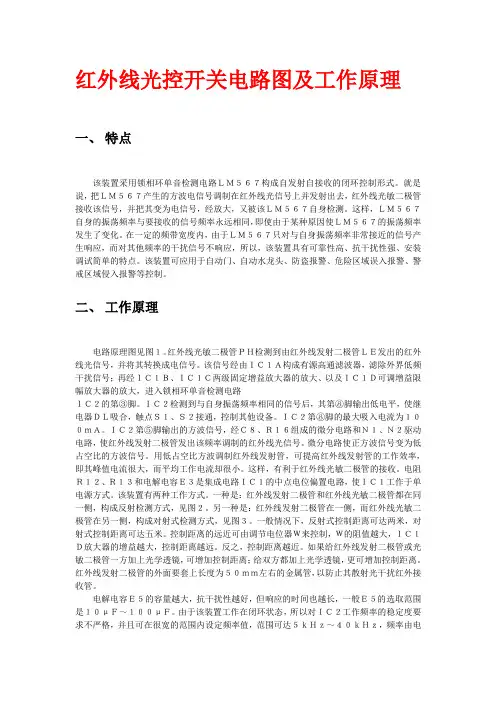

红外线光控开关电路图及工作原理一、特点该装置采用锁相环单音检测电路ＬＭ５６７构成自发射自接收的闭环控制形式。

就是说，把ＬＭ５６７产生的方波电信号调制在红外线光信号上并发射出去，红外线光敏二极管接收该信号，并把其变为电信号，经放大，又被该ＬＭ５６７自身检测。

这样，ＬＭ５６７自身的振荡频率与要接收的信号频率永远相同，即使由于某种原因使ＬＭ５６７的振荡频率发生了变化。

在一定的频带宽度内，由于ＬＭ５６７只对与自身振荡频率非常接近的信号产生响应，而对其他频率的干扰信号不响应，所以，该装置具有可靠性高、抗干扰性强、安装调试简单的特点。

该装置可应用于自动门、自动水龙头、防盗报警、危险区域误入报警、警戒区域侵入报警等控制。

二、工作原理电路原理图见图１。

红外线光敏二极管ＰＨ检测到由红外线发射二极管ＬＥ发出的红外线光信号，并将其转换成电信号。

该信号经由ＩＣ１Ａ构成有源高通滤波器，滤除外界低频干扰信号；再经ＩＣ１Ｂ、ＩＣ１Ｃ两级固定增益放大器的放大、以及ＩＣ１Ｄ可调增益限幅放大器的放大，进入锁相环单音检测电路ＩＣ２的第③脚。

ＩＣ２检测到与自身振荡频率相同的信号后，其第⑧脚输出低电平，使继电器ＤＬ吸合，触点Ｓ１、Ｓ２接通，控制其他设备。

ＩＣ２第⑧脚的最大吸入电流为１００ｍＡ。

ＩＣ２第⑤脚输出的方波信号，经Ｃ８、Ｒ１６组成的微分电路和Ｎ１、Ｎ２驱动电路，使红外线发射二极管发出该频率调制的红外线光信号。

微分电路使正方波信号变为低占空比的方波信号。

用低占空比方波调制红外线发射管，可提高红外线发射管的工作效率，即其峰值电流很大，而平均工作电流却很小。

这样，有利于红外线光敏二极管的接收。

电阻Ｒ１２、Ｒ１３和电解电容Ｅ３是集成电路ＩＣ１的中点电位偏置电路，使ＩＣ１工作于单电源方式。

该装置有两种工作方式。

一种是：红外线发射二极管和红外线光敏二极管都在同一侧，构成反射检测方式，见图２。

另一种是：红外线发射二极管在一侧，而红外线光敏二极管在另一侧，构成对射式检测方式，见图３。

前言近年来，随着改革开放的深入发展，电子电器的飞速发展.人民的生活水平有了很大提高。

各种高档家电产品和贵重物品为许多家庭所拥有。

然而一些不法分子也是越来越多。

这点就是看到了大部分人防盗意识还不够强.造成偷盗现象屡见不鲜。

因此，越来越多的居民家庭对财产安全问题十分担忧。

报警器这时正为人们解决了不少问题.但是市场上的报警器大部分都是用于一些大公司财政机构。

价格高昂,一般人们难以接受。

如果再设计和生产一种价廉、性能灵敏可靠的防盗报警器，必将在防盗和保证财产安全方面发挥更加有效的作用。

由于红外线是不见光，有很强的隐蔽性和保密性，因此在防盗、警戒等安保装置中得到了广泛的应用，此外，在电子防盗、人体探测等领域中，被动式热释电红外探测器也以其价格低廉、技术性能稳定等特点而受到广大用户和专业人士的欢迎。

红外报警器大多数采用国外的先进技术,其功能也非常先进。

其中包括被动式热释电型红外报警器,也即是本文将研究的产品。

还有红外监控无线报警器,超声波防盗报警器,红外线防盗报警器,高灵敏红外报警器,触摸式延时防盗报警器, 触摸式防盗报警器,红外报警器, 红外线声先报警器……其外，可用红外报警器原理，控制各种电器的运行……目录1．功能说明------------------------------------------------------------- 2．结构框图------------------------------------------------------------- 3．使用说明------------------------------------------------------------- 4．原理与原理图-------------------------------------------------------- 5．PCB------------------------------------------------------------------- 6．误报的解决方法----------------------------------------------------- 7．总结--------------------------------------------------------------------8．附录-------------------------------------------------------------------◆遥控开关报警器◆延时报警◆120DB 报警音2.结构框图红外防盗报警器 遥控 热释红 外探头人体红外线扬声器1.安装要求由于红外防盗报警器在人体相对于镜片横向运动时红外探测灵敏度最高，而纵向运动灵敏度较差，所以安装时应注意探测器的水平面夹角和高度，这对防护区有很大的影响，安装高度与角度如右图所示：安装时应避免红外防盗报警器靠近冷热源，如冷热出风口、空调出风口、电暖器、冷气机等，避免直对门窗；红外防盗报警器对所防护的范围应可直视，不能有障碍物；红外防盗报警器应与墙面成10~30度的夹角，此时探测距离最远。

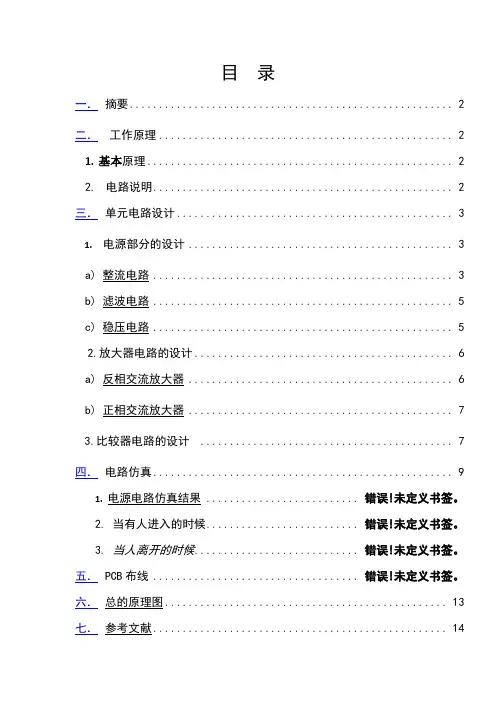

目录一．摘要 (2)二．工作原理 (2)1.基本原理 (2)2.电路说明 (2)三．单元电路设计 (3)1. 电源部分的设计 (3)a)整流电路 (3)b)滤波电路 (5)c)稳压电路 (5)2.放大器电路的设计 (6)a)反相交流放大器 (6)b)正相交流放大器 (7)3.比较器电路的设计 (7)四．电路仿真 (9)1. 电源电路仿真结果 ........................ 错误！未定义书签。

2. 当有人进入的时候........................ 错误！未定义书签。

3. 当人离开的时候 ......................... 错误！未定义书签。

五．PCB布线................................. 错误！未定义书签。

六．总的原理图 (13)七．参考文献 (14)一．摘要该报警器能探测人体发出的红外线，由红外线传感器、信号放大电路、电压比较器、延时电路和报警指示电路等组成。

当人进入报警器的监视区域内，即可发出报警信号，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。

概述了红外辐射的知识、热释电红外传感器的结构和工作原理。

利用热释电红外传感器设计了一种被动式红外报警电路,分析了该电路的功能和工作原理。

热释电红外传感器具有很多的优点,在防盗、警戒等装置中应用较广。

二．工作原理1.基本原理红外报警器是一种红外线光束遮挡型报警器，发射机中的红外发光二极管在电源的激发下，发出一束经过调制的红外光束（此光束的波长约在0.8～0.95微米之间），经过光学系统的作用变成平行光发射出去。

此光束被接收机接收，由接收机中的红外光电传感器把光信号转换成信号，经过电路处理后传给报警控制器。

由发射机发射出的红外线经过防范区到达接收机，构成了一条警戒线。

正常情况下，接收机收到的是一个稳定的光信号，当有人入侵该警戒线时，红外光束被遮挡，接收机收到的红外信号发生变化，提取这一变化，经放大和适当处理，控制器发出的报警信号。

红外线探测报警器电路及工作原理报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。

红外线探测报警器工作原理该装置电路原理见图1(点此下载原理图*.Sch)。

由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。

红外线探测传感器IC1 探测到前方人体辐射出的红外线信号时，由IC1 的②脚输出微弱的电信号，经三极管VT1 等组成第一级放大电路放大，再通过C2 输入到运算放大器IC2 中进行高增益、低噪声放大，此时由IC2①脚输出的信号已足够强。

IC3 作电压比较器，它的第⑤脚由R10、VD1 提供基准电压，当IC2①脚输出的信号电压到达IC3 的⑥脚时，两个输入端的电压进行比较，此时IC3 的⑦脚由原来的高电平变为低电平。

IC4 为报警延时电路，R14 和C6 组成延时电路，其时间约为1 分钟。

当IC3 的⑦脚变为低电平时，C6 通过VD2 放电，此时IC4 的②脚变为低电平，它与IC4 的③脚基准电压进行比较，当它低于其基准电压时，IC4 的①脚变为高电平，VT2 导通，讯响器BL 通电发出报警声。

人体的红外线信号消失后，IC3 的⑦脚又恢复高电平输出，此时VD2 截止。

由于C6 两端的电压不能突变，故通过R14 向C6 缓慢充电，当C6 两端的电压高于其基准电压时，IC4 的①脚才变为低电平，时间约为1 分钟，即持续1 分钟报警。

由VT3、R20、C8 组成开机延时电路，时间也约为1 分钟，它的设置主要是防止使用者开机后立即报警，好让使用者有足够的时间离开监视现场，同时可防止停电后又来电时产生误报。

该装置采用9－12V 直流电源供电，由T 降压，全桥U 整流，C10 滤波，检测电路采用IC5 78L06 供电。

本装置交直流两用，。

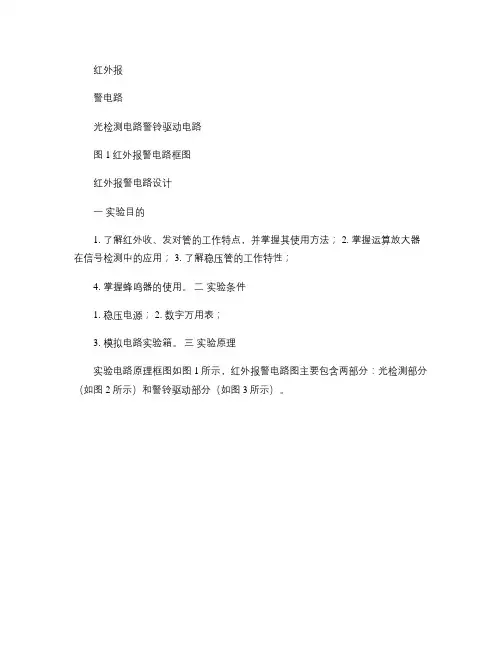

红外报警电路光检测电路警铃驱动电路图1红外报警电路框图红外报警电路设计一实验目的1. 了解红外收、发对管的工作特点，并掌握其使用方法；2. 掌握运算放大器在信号检测中的应用；3. 了解稳压管的工作特性；4. 掌握蜂鸣器的使用。

二实验条件1. 稳压电源；2. 数字万用表；3. 模拟电路实验箱。

三实验原理实验电路原理框图如图1所示，红外报警电路图主要包含两部分：光检测部分（如图2所示）和警铃驱动部分（如图3所示）。

图2 光检测电路图3 警铃驱动电路光检测电路原理如下：1．当无人进入监视区，即红外对管间无障碍物时，D2接收到D1发出的红外光，如图2。

R D2（D2等效电阻）很小，所以U1i+很小。

由于R2=R1=5.1K，则U1i-=5 V/2=2.5V。

运放U1满足U1i+> U1i-，则U1o=-UOM ，稳压管D3正向导通，U2i+=-0.8V。

在图3中，U2为电压跟随器，则U2O = U2i+=-0.8V，三极管Q1发射结反偏截止，蜂鸣器无电不响。

2．当有人进入监视区时，红外线被遮挡，D2没有接收到D1发出的红外光，R D2很大，U1i+约为4V ，运放U1满足U1i+> U1i-, 则U1o=+UOM ，稳压管D3工作在稳压状态，U2i+=4.4V。

在图3中，U2为电压跟随器，则U2O = U2i+=4.4V，三极管Q1饱和导通，蜂鸣器得电发声。

四. 实验器件原理及其特性1. 红外收发对管红外发光管：发出波长约为940mm 的红外光。

它在正向电压下工作，正向特性与普通二极管一样。

正向压降一般为1V-2V ，最大电流不超过20mA, 最小工作电流一般为0.5mA ，正常工作时通常需要接限流电阻，则根据计算：因此实验中选择1k Ω的电阻。

红外接收管：接收红外发光管产生的红外线光波, 并将其转化为电信号。

通常采用黑色树脂封装。

管体顶端有一个小斜切平面，带有这个斜切平面的一侧引脚为负极。

本装置是将红外线发射、接收电路组装在一起，做成了便于安装和使用的“一体化”防盗报警器。

其特点是所发射的红外线遇到人或物时，被反射回一部分，经接收、处理后触发报警电路产生告警声，人或物离开有效监视区域后，报警器延时发声60秒后自动恢复到警戒状态。

电路原理：本装置电路如图所示，它由红外线发射电路、红外线接收电路、放大及频率译码电路、单稳态延时电路、警报发生电路和电源变换电路六部分组成。

原理图：接通电源，由音频译码集成电路A2及外接电阻R6电容C3产生40KHZ左右振荡信号，一则作为本身谐振需要;另一方面通过A2第5脚(幅值约6V)、R5加至三极管VT1基极，经VT1电流放大后驱动红外发光二极管VD1向周围窨发射红外光脉冲。

平时，红外光敏二极管VD2接收不到VD1发出的红外光脉冲，A2输出端第8脚处于高电平，由A3及外围阻容元件构成的典型单稳态电路处于复位状态，VT2无偏流截止，报警电喇叭HA断电不发声。

当人或物接近VD1时，由VD1发出的红外线被人体或物体反射回来一部分，并被VD2接收转换成相同频率的电信号，经运放A1放大事，输入到A2第3脚，通过A2内部进行识别译码后，使其第8脚输出低电平。

该低电平信号直接触发A3构成的单稳态电路置位，使A3第3脚输出高电平，VT2获偏流饱各导通，HA通电发出响亮的告警声。

人或物离开VD1监视区域后，虽然VD2推动红外光信号使A2第8脚恢复高电平，但由于存在单稳态电路的延迟复位作用，HA将持续发声一段时间(<60秒)，然后自动恢复到待报警状态。

电路的最大特点是实现了红外线发射与接收工作频率的同步自动跟踪，即红外发射部分不设专门的脉冲发生电路，而直接从接收部分的检测电路引人脉冲(实为AZ的锁相中心频率信号)，既简化了线路和调试工作，又防止了周围环境变化和元件参数改变造成的收、发频率不一致，使电路稳定性和抗干扰能力大大增强。

元器件选择入选用…立41或LM41、MC1741型通用血型运算放大器，与选用LM567或NE567、MM567型锁相环音频译码器人选用NE555或5G1555、LM555型时基集成电路人选用78to9型小型塑封固定三端稳压集成电路。

红外线防盗报警器电路原理图该红外线防盗报警器的特点是，当有人经过防盗物的主要通道、靠近防盗物或破门而入时，即能发出较洪亮的报警声，并延长一段时间才会停止。

如果盗贼仍然在此位置左右移动，则报警声仍然持续发出。

工作原理红外线防盗报警器电路原理图如图1所示。

红外线发射器由IC2（NE555）、R1、R2、C3等元件组成振荡频率为40kHz的多谐振荡器。

VLS是红外线发射探头，其40kHz高频信号由它向外辐射，形成红外线光束。

VDL是红外线接收探头，它与IC3 (C X20106A)组成红外线接收、整形和放大电路，放大后的红外线信号变成电脉冲信号。

IC4及其外围元器件组成报警执行电路，一旦其2脚为低电平，电路立即翻转，信号输出端3脚立即转为高电平输出，同时具有延时功能。

平时，VDL接收到VDL辐射的红外光束。

红外线接收专用前置放大集成电路（它的特点是灵敏度高、不用电感谐振线圈）IC3的信号输出端7脚为低电平，VT1呈截止状态，IC4的2脚为高电平，3脚为低电平输出，因此后续电路均不会工作，无报警声发出。

当有人经过防盗物的主要通道、进人房门或靠近防盗物时，挡了一下红外光线，在挡住的瞬间，IC3的7脚立即转为高电平，从而使VTl饱和导通，2脚立即为低电平，故IC4翻转，3脚为高电平，K得电吸合，接通模拟声报警专用集成电路IC5的电源，扬声器BL就发出响亮的警报声。

与此同时，IC4进人延时阶段，约经过2nun（计算公式为t=1．1RgC8）时间后，IC4置位，使3脚又转为低电平，报警声停止。

如果这时红外线又被挡住，电路会再次工作。

元器件选择IC1选用CW7806或LM7806集成电路；I C2，IC4均选用555时基集成电路；IC3选用CX20106或KA2184集成电路；I C5选用KD -9561四声模拟声集成电路。

VT1选用3DG12或9013型硅晶体管；VT2选用8050型NPN晶体管，要求电流放大系数β>1 000VD1一VD4选用1 N4004 x 4整流桥堆，VD5选用2CP10型二极管。

红外线探测防盗报警器该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。

一、电路工作原理电路原理如图1 所示。

图1 红外线探测防盗报警器电路图该装置由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。

红外线探测传感器IC1 探测到前方人体辐射出的红外线信号时，由IC1 的②脚输出微弱的电信号，经三极管VT1 等组成第一级放大电路放大，再通过C2 输入到运算放大器IC2 中进行高增益、低噪声放大，此时由IC2①脚输出的信号已足够强。

IC3 作电压比较器，它的第⑤脚由R10、VD1 提供基准电压，当IC2①脚输出的信号电压到达IC3 的⑥脚时，两个输入端的电压进行比较，此时IC3 的⑦脚由原来的高电平变为低电平。

IC4 为报警延时电路，R14 和C6 组成延时电路，其时间约为1 分钟。

当IC3 的⑦脚变为低电平时， C6 通过VD2 放电，此时IC4 的②脚变为低电平，它与IC4 的③脚基准电压进行比较，当它低于其基准电压时，IC4 的①脚变为高电平，VT2 导通，讯响器BL 通电发出报警声。

人体的红外线信号消失后，IC3 的⑦脚又恢复高电平输出，此时VD2 截止。

由于C6 两端的电压不能突变，故通过R14向C6 缓慢充电，当C6 两端的电压高于其基准电压时， IC4 的①脚才变为低电平，时间约为1 分钟，即持续1 分钟报警。

由VT3、R20、C8 组成开机延时电路，时间也约为1 分钟，它的设置主要是防止使用者开机后立即报警，好让使用者有足够的时间离开监视现场，同时可防止停电后又来电时产生误报。

该装置采用9－12V 直流电源供电，由T 降压，全桥U 整流，C10 滤波，检测电路采用IC5 78L06 供电，交直流两用，自动无间断转换。

二、元器件选择IC1 采用进口器件Q74，波长为9－10um。

IC2 采用运放LM358，具有高增益、低功耗。
