《土木工程施工》课件第10章 施工组织设计

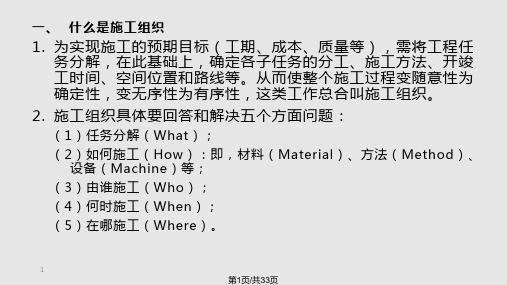

第九章、 单位工程施工组织设计
在实际工作中，单位工程施工组织设计根据其 用途可以分为两类，一类是用于施工单位投标的单 位工程施工组织设计，另一类用于指导施工；前一 类的目的是为了获得工程，由于时间关系和侧重点 的不同，其施工方案可能较粗糙，而工程的质量、 工期和单位的机械化程度、技术水平、劳动生产率 等，则可能较为详细；后一类的重点在施工方案。 本章介绍的是后一类：用于指导单位工程施工 的组织设计
施工过程 扎钢筋 支模 浇砼
总工程量 5 t 300 m 50 m3
2
劳动定额 10 工日/t 0.1 工日/ m
2
说
明
0.8 工日/ m3
浇砼技工与普工比例为 1:1， 技工所需最小工作面为 2.5m3/人
划分2个施工段，组织全等节拍流水
序 每施工段工 施工过程 总工程量 号 程量 1 2 3 扎钢筋 支模 浇砼 5 t 300 m2 50 m3 2.5t 150 m2 25 m3 劳动定额 10 工日/t 0.1 工日/ m2 0.8 工日/ m3 需劳动量 （工日） 25 15 20 人数 12～13 7～8 10 天 数 2 2 2
三、确定主要分部分项工程的施工方法，选择施工机械
施工方法和施工机械的选样是紧密相关的，它们是在技术上解

决分部分项工程的施工手段。施工方法和施工机械的选择在很大 程度上受结构形式和建筑特征的制约。 拟定施工方法时，应着重考虑影响整个单位工程施工的分部分 项工程的施工方法，对于常规做法的分项工程则不必详细拟定。 例如，1：方工程通常要拟定开挖方式、放坡或土壁文撑、降 低地下水位和土力调配等。 又如，钢筋混凝土工程应着重于模板的工具化、工业化和钢筋、 混凝土的机械化施工。 此外，对于模板支撑、预应力钢筋张拉、施工缝留设、大体积混 凝土等关键问题或特殊问题亦应给予详细考虑。 在选择施工机械时，应首先选择主导工程的机械，然后根据建 筑特点及材料、构件种类配备辅助机械。最后确定与施工机械相 配套的专用工具设备。

1．施工持续时间（工期） 施工过程的施工持续时间t按下式计算：

式中 Q——工程量； v——单位时间内计划完成的工程量(如采用流水施工，o即 2．成本 降低成本指标可以综合反映采用不同施工方案时的经济效果 来表示：

式中 Co——预算成本； C——所采用施工方案的计划成本c
第四节 施工进度计划
一、 编制施工进度计划的依据是： （1）施工图； （2）施工方案； （3）各种定额（包括预算定额、施工定额、劳动定 额等）； （4）当地的地质、水文、气象资料； （5）建设单位要求的开工、竣工日期；资源供应情 况；等等。
二、 施工进度计划的编制步骤 （1）确定工程项目 （2）计算工程量 （3）确定劳动量和机械台班数 （4）确定各施工过程的工作天数 （5）安排施工进度计划 （6）施工进度计划的检查与调整
四、施工方案的技术经济比较 每一施工过程都可以采用多种不同的施工方法和施丁机械来完 成。确定施工方案时，应当根据现有的或可能获得的机械的实际 情况，首先拟定几个技术上可能的方案，然后从技术及经济上互 相比较，从中选出最合理的方案，使技术上的可行性同经济上的 合理性统一起来 评价施工方案优劣的指标芬：施上持续时间 (工期)、成本、分动消耗量，投资额等。应当指出，在计算这些 指标时，小应采用施工图预算中的有关数据，而应技施工预算或 方案可能达到的数据计算。事实上，正是各种方案与施工图预算 之间的差异，才反映出不同方案的优劣。在进行评价时，问一方 案的各项指标一极不可能都达到最优，不问方案之间小仅有差 异．且可能有扩盾，这时应根据当时、当地的只体情况和预期的 主要同标来确定方案的取舍。
多层砖混结构房屋的施工顺序
（1）基础工程施工 基础工程一般以房屋底层室内地坪（即：标高 ±0.00）为界，以上为主体工程，以下为基础工程。 施工顺序为：挖地槽、混凝土垫层、砖基础、地圈梁、 回填土等。如有桩基础，在挖地槽前，进行桩基础 工程施工。如有地下室，则应包括地下室结构、防 水等施工过程。 基础工程施工时，在保证质量的前提下，强调 加快施工速度—即“抢基础”；冬雨季施工时，应 预留10～20cm的土不挖，防止雨水浸泡地基；混凝 土浇筑应一次成型，不留施工缝，保证基础的整体 性。
三、单位工程施工组织设计的内容
单位工程施工组织设计的主要内容： （1） 工程概况及施工条件。 （2） 施工方案的拟定。 （3） 施工进度计划。 （4） 施工平面图。 另外，单位工程施工组织设计的内容还包括技术经济指 标、确保工程质量和安全的措施等内容。 如果工程规模较小，可以编制简单的施工组织设计，其 内容是：施工方案、施工进度计划、施工平面图，简称“一 案一表一图”。


垂直运输机械的选择是一项重要内容．它直接影响工程的施工进 度。一般根据标准层垂直运输量(如砖、砂浆、模板、钢筋、混 凝土、水电材料、装饰材料、脚手架等)来编制垂直运输量表， 然后据此选择垂立运输方式和机械数量，再确定水平运输方式和 机械数量。最后布置垂直运输设施的位置及水平运输路线。


（3）结构安装工程 结构安装工程是单层工业厂房的主导施工过程。 其安装顺序为：柱子、吊车梁、连系梁、屋盖（包括： 屋架、屋面板、天窗架、支撑等）。 单层工业厂房的结构吊装方案有两种：一种是分 件吊装；另一种是综合吊装 。 厂房两端抗风柱的吊装顺序也有两种，一种是一 端抗风柱与其它柱子一起吊装，待厂房主体结构全部 吊装完后，再吊装另一端的抗风柱；另一种是待厂房 主体结构全部吊装完后，最后吊装抗风柱。
装饰工程施工顺序 ： 室内、外装饰的施工顺序一般为先室外、后室内。 室外装饰的施工顺序一般为自上而下施工，同时拆 除脚手架。 室内抹灰的施工顺序从整体上通常采用自上而下、 自下而上、自中而下再自上而中三种施工方案。 室内抹灰同一层内的天棚、墙面、地面的施工顺序， 通常有两种施工顺序：一是地面→天棚→墙面；另一 种是天棚→墙面→地面 。 楼梯和过道是施工运输材料的主要通过，它们通常 在室内抹灰完成以后，再自上而下施工。 室内抹灰全部完成以后，进行门窗扇的安装，然后 进行油漆工程，最后安装门窗玻璃。
确定施工方案、施工方法、技术经济比较
编制施工进度计划（可用网络计划）
编制施工机具、设备 需要量计划
编制材料、构件、 半成品需用量计划
编制劳动力 需用量计划
确定临时生产、生活设施 确定临时供水、供电、供热管线
确定临时供水、供电、供热管线
编制施工准备工作计划
绘制施工平面图
计算技术经济指标
制定技术安全措施
第三节 施工方案的拟定
施工方案的拟定是单位工程施工组织设计的核心内容。 主要内容： 施工段的划分，安排施工顺序，确定主要分部分项工程 的施工方法，选择施工机械，组织各项劳动力资源等。 对于不同结构的单位工程，其施工方案拟定的侧重点不同： 1、砖混结构房屋施工，以基础工程、主体工程施工为主； 2、单层工业厂房施工，以基础工程、预制工程和吊装工程 的施工方案为重点； 3、多层框架则以基础工程和主体框架施工方案为主。 另外，施工技术比较复杂、施工难度大或者采用新技术、 新工艺、新材料的分部分项工程，还有专业性很强的特殊结 构、特殊工程，也应为施工方案的重点内容。
（4） 围护及装饰工程 厂房主体结构吊装完毕后，可以充分利用工作面， 组织围护工程、屋面防水、地面、装饰工程进行平行 施工。 围护工程可以在屋盖吊装完毕的开间内提前施工， 包括搭脚手架、墙体砌筑、安门窗框等；脚手架的搭 设应配合墙体砌筑、屋面防水和室内外装饰工程进行， 在室外装饰完成后，散水明沟施工前拆除；砌墙结束 后，马上进行内外墙的粉刷；屋面防水工程在屋面板 吊装固定后即可进行灌缝、找平、做防水层；地面在 屋面板灌缝后开始；最后进行天棚、墙面刷白，门窗 油漆，安玻璃。
（2） 主体工程施工 多层砖混结构房屋主体工程的主导工程是： 砌墙、安楼板。 还有搭设脚手架、安门窗框、安门窗过梁、 浇筑圈梁和现浇平板、楼梯等施工过程。主体施 工时，应尽量组织流水施工，可将每栋房屋划分 二～三个施工段，使主导工程施工能连续进行。 （3） 屋面及装饰工程 主体工程施工完成以后，首先进行屋面防水 工程的施工，以保证室内装饰的顺利进行。 装饰工程主要分为：室内装饰、室外装饰、 门窗、油漆及玻璃等。 本阶段的主导工程是抹依据和内容 一、单位工程施工组织设计编制程序 ： 由于单位工程施工组织设计是施工单位用于指导施 工的文件，由项目经理组织，在编制前应会同有关部门 和人员，在调查研究的基础上，共同研究和讨论其主要 的技术措施和组织措施。 单位工程施工组织设计编制程序如图。
熟悉、审查施工图，调查研究 分层分段计算工程量
审 定
单位工程施工组织设计的编制程序
二、单位工程施工组织设计的编制依据
（1） 施工组织总设计。 （2） 地质与气象资料。地质资料包括地下水位及流向；气 象资料包括施工期间最高、最低气温，延续时间，雨季时间和 雨量等。 （3） 劳动力、施工机械的供应情况。 （4） 材料、预制构件及半成品的供应情况。 （5） 水电供应条件。 （6） 工程的相关资料。包括施工图纸、标准图集、操作规程 和国家规范、施工手册及各种定额手册。 （7） 建设单位（业主）的要求。包括开竣工日期、质量等 级，以及其它一些特殊要求。 （8） 各阶段设备进场安装的时间。 （9） 施工合同。 建设单位可提供的条件。包括可提供的临时设施等。
一、 施工程序
——施工程序是指单位工程各分部工程之间的先后顺 序。
先地下、后地上， 先主体、后围护， 先结构、后装饰。
二、施工顺序：
——施工顺序是指各分项工程或施工过程之间的先后次序。
1、多层砖混结构房屋的施工顺序 多层砖混结构房屋的施工，一般可划分为三 个施工阶段，即基础工程、主体工程、屋面及装 饰工程。其施工顺序见图所示。

3．劳动消耗量 劳动消耗量反映施工机械化程度与劳动生产率水平，劳动 消耗量中包括主要工种用工 辅助用工，以及准备工作用工，即 N＝n1十n2十n3 劳动消耗量的单位为工日，有时也可用单位产品劳动消耗 量(工日／m3、工日／t …)来计算。 4．投资额 选择的施上方案如需增加新的投资，则应考虑增加的投 资额并进行投资效益比较(如相对投资回收期、年度费用、 投资增额收益率等)。有关这方面的知识，可参考工程经济 举方面的专著
