条码的基础知识
条码的基础知识| 2007-4-12 17:19:00条码的基础知识本章要点：本章主要介绍条码的基础知识，包括条码的基本概念和符号结构、条码的编码方法和分类、条码的识读原理。
要求了解条码符号的特征及结构、编码容量的计算、条码识读原理等，理解常见条码术语的含义、代码与条码的关系，掌握编码方法和常见条码符号的特点、字符集、应用领域。
2.1 条码的基本概念、符号结构及分类2.1.1 条码的基本概念1.条码(bar code)条码是由一组规则排列的条、空及其对应字符组成的标记，用以表示一定的信息。
条码通常用来对物品进行标识，这个物品可以是用来进行交易的一个贸易项目，如一瓶啤酒或一箱可乐，也可以是一个物流单元，如一个托盘。
所谓对物品的标识，就是首先给某一物品分配一个代码，然后以条码的形式将这个代码表示出来，并且标识在物品上，以便识读设备通过扫描识读条码符号而对该物品进行识别。
图2-1即是标识在一瓶古井贡酒上的条码符号。
条码不仅可以用来标识物品，还可以用来标识资产、位置和服务关系等。
图2-1 标识在一瓶古井贡酒上的条码符号2.代码（code）代码即一组用来表征客观事物的一个或一组有序的符号。
代码必须具备鉴别功能，即在一个信息分类编码标准中，一个代码只能惟一地标识一个分类对象，而一个分类对象只能有一个惟一的代码，比如按国家标准“人的性别代码”规定，代码“1”表示男性，代码“2”表示女性，而且这种表示是惟一的。
我们在对项目进行标识时，首先要根据一定的编码规则为其分配一个代码，然后再用相应的条码符号将其表示出来。
如图2-1所示，图中的阿拉伯数字6902018994262即是该瓶古井贡酒的商品标识代码，而在其上方由条和空组成的条码符号则是该代码的符号表示。
在不同的应用系统中，代码可以有含义，也可以无含义，有含义代码可以表示一定的信息属性，如:某厂的产品有多种系列，其中代码60000-69999是电器类产品；70000-79999为汤奶锅类产品；80000-89999为压力锅类炊具等等，从编码的规律可以看出，代码的第一位代表了产品的分类信息，是有含义的。
条码的基础知识
条码的基础知识目录一、条码的基础知识 (2)1.1 条码的基本概念 (3)1.1.1 条码的定义 (4)1.1.2 条码的起源和发展 (5)1.2 条码的分类 (6)1.2.1 按照使用范围分类 (8)1.2.2 按照编码方式分类 (9)1.3 条码的结构 (9)1.3.1 条码的组成元素 (10)1.3.2 条码的排列方式 (11)1.4 条码的编码规则 (13)1.4.1 EAN/UPC条码编码规则 (14)1.4.2 ITF14条码编码规则 (15)1.4.3 39条码编码规则 (16)二、条码的应用 (16)2.1 物流跟踪与管理系统 (18)2.2 零售商品管理 (19)2.3 仓储管理 (20)2.4 工业自动化生产线 (21)三、条码的技术与发展 (22)3.1 条码识别技术的发展 (23)3.2 条码打印技术的发展 (24)3.3 条码扫描设备的发展 (26)3.4 条码应用系统的集成与发展 (27)四、条码的标准与规范 (29)4.1 国际条码标准 (30)4.2 国家或地区条码标准 (31)4.3 条码应用中的规范与要求 (32)一、条码的基础知识定义与构成：条码是一种由特定规则排列的黑白条棒状图形，通过光电扫描设备读取并转换为计算机可识别的数据。
条码由一系列规则排列的条和空组成，其中条代表不同的信息，空则用于区分不同的条码符号。
条码通常由条形码数字、起始符、中间分隔符和终止符等构成。
条码类型：根据不同的应用需求和特性，条码分为多种类型，如UPC码、EAN码、Code 39码、Code 128码等。
每种类型的条码具有不同的编码规则和使用场景。
UPC码主要用于美国零售业的商品标识，EAN码则广泛应用于全球商品标识。
编码原理：条码的编码原理是将数字信息按照一定的规则进行编码，形成特定的图形符号。
不同的条和空代表不同的数字信息，通过光电扫描设备将这些图形符号转换为电信号，再进一步转换为计算机可识别的数据。
条形码习题及答案
+-练习题及答案第一章条码技术概论一．双选题10道1．美国乔²伍德兰德（Joe Wood Land）和贝尼²西尔佛（BenySilver）两位工程师把图案很像微型射箭靶的代码，表示食品项目以及相应的自动识别设备，1949年获得了美国专利。
被称作什么代码？A. “公牛眼”代码B. 库德巴码2．条码技术诞生于20世纪﹍﹍﹍﹍年代。
A.80B. 403．在条码阅读设备的开发方面，﹍﹍﹍﹍是今后的发展趋势，扫描器的重点是图像式和激光式扫描器等品种。
A. 在线式阅读器B. 无线阅读器4．各种扫描器的首读率一般应达到﹍﹍﹍﹍以上，而分辨率一般应达中等分辨率。
A. 95％B.80%5．目前较常用的﹍﹍﹍﹍码制有EAN条码、UPC条码、25条码、交插25条码、库德巴码、39条码、128条码等。
A. 一维条码B. 二维条码6．中国商品条码系统成员数量近年来迅速增加，截止到2002年12月31日，我国已有﹍﹍﹍﹍万多家企业成为中国商品条码系统成员。
A. 8B. 207．根据我国条码发展战略，5年后，即2008年实现系统成员数量翻一番，保有量达到﹍﹍﹍﹍万家，年发展数4万家系统成员保有量居世界第二，仅次于美国。
A. 15B. 208．编码规则主要研究编码原则、﹍﹍﹍﹍等。
编码规则是条码技术的基本内容，也是制定码制标准和对条码符号进行识别的主要依据。
A. 代码定义B. 条码识读原理9．特德²威廉斯（Ted Williams）于1988•年推出第二个二维条码码制﹍﹍﹍﹍码，该码的结构类似于49码，是一种比较新型的码制，适用于激光系统。
A.16KB.QR码10．当扫描器扫读条码符号时，光敏元件将扫描到的光信号转变为模拟电信号，模拟电信号经过放大、滤波、整形等信号处理，转变为﹍﹍﹍﹍。
A．图象信号B．数字信号二．四选题10道1．乔²伍德兰德作为IBM公司的工程师成为北美地区的统一代码——﹍﹍﹍﹍码的奠基人。
第二章 条码基础知识
4
90 º θ 1
θ 5 3
6
条码符号位置选择原则
（6）避免选择的位置 • 不应把条码符号放置在有穿孔、冲切口、开口、装订 钉、拉丝拉条、接缝、折叠、折边、交叠、波纹、隆 起、褶皱、其他图文和纹理粗糙的地方。 • 不应把条码符号放置在转角处或表面曲率过大的地方。 • 不应把条码符号放置在包装的折边或悬垂物下边。
与条码识读系统有关的基本概念
首次读出条码符号数量 首读率＝——————————×100％ 识读条码符号的总数量 错误识别次数 误码率＝——————×100％ 识别总次数
不能识别的条码符号数量 拒识率＝———————————×100％ 条码符号的总数量
一般要求首读率在85％以上，拒识率低于1 ％，误码率低于0.01％。但对于一些重要场合， 要求首读率为100％，误码率为百万分之一。
条码符号放置指南
• 体积大或笨重的商品包装 （1）包装特征：有两个方向上（宽/高、宽/深或高/深）的长度大于45cm，或 重量超过13kg的商品包装。 （2）符号位置：对于体积大或笨重的商品包装，条码符号宜放在包装背面右 侧下半区域。包装背面不宜放置时，可以放置在包装除底面外的其他面上。 可选的符号放置方法：一个放置在包装背面的右下部分，另一个放置在包装 正面的右上部分，见图。
光笔和卡槽扫描器:只能识读一维条码
激光扫描器：只能识读排式二维条码和一维条码 图像式扫描器：识读一维条码，排式和矩阵式 二维条码
※按扫描的方式分类
单向扫描器
平台式扫描器
多向扫描器 悬挂式扫描器
全悬式全向激光扫描器
常用的条码识读设备
常用的一维条码识读设备有激光枪、CCD扫描器、光笔 与卡槽式扫描器、全向扫描平台。
数据采集器
90 º θ 1
θ 5 3
6
条码符号位置选择原则
（6）避免选择的位置 • 不应把条码符号放置在有穿孔、冲切口、开口、装订 钉、拉丝拉条、接缝、折叠、折边、交叠、波纹、隆 起、褶皱、其他图文和纹理粗糙的地方。 • 不应把条码符号放置在转角处或表面曲率过大的地方。 • 不应把条码符号放置在包装的折边或悬垂物下边。
与条码识读系统有关的基本概念
首次读出条码符号数量 首读率＝——————————×100％ 识读条码符号的总数量 错误识别次数 误码率＝——————×100％ 识别总次数
不能识别的条码符号数量 拒识率＝———————————×100％ 条码符号的总数量
一般要求首读率在85％以上，拒识率低于1 ％，误码率低于0.01％。但对于一些重要场合， 要求首读率为100％，误码率为百万分之一。
条码符号放置指南
• 体积大或笨重的商品包装 （1）包装特征：有两个方向上（宽/高、宽/深或高/深）的长度大于45cm，或 重量超过13kg的商品包装。 （2）符号位置：对于体积大或笨重的商品包装，条码符号宜放在包装背面右 侧下半区域。包装背面不宜放置时，可以放置在包装除底面外的其他面上。 可选的符号放置方法：一个放置在包装背面的右下部分，另一个放置在包装 正面的右上部分，见图。
光笔和卡槽扫描器:只能识读一维条码
激光扫描器：只能识读排式二维条码和一维条码 图像式扫描器：识读一维条码，排式和矩阵式 二维条码
※按扫描的方式分类
单向扫描器
平台式扫描器
多向扫描器 悬挂式扫描器
全悬式全向激光扫描器
常用的条码识读设备
常用的一维条码识读设备有激光枪、CCD扫描器、光笔 与卡槽式扫描器、全向扫描平台。
数据采集器
条码基本常识
条码基本常识?? 条码技术是在计算机应用和实践中产生并发展起来的广泛应用于商业、邮政、图书管理、仓储、工业生产过程控制、交通等领域的一种自动识别技术，具有输入速度快、准确度高、成本低、可靠性强等优点，在当今的自动识别技术中占有重要的地位。
?条码的概念?? 条码是由一组规则排列的条、空以及对应的字符组成的标记，“条”指对光线反射率较低的部分，“空”指对光线反射率较高的部分，这些条和空组成的数据表达一定的信息，并能够用特定的设备识读，转换成与计算机兼容的二进制和十进制信息。
?条码的码制?? 码制即指条码条和空的排列规则，常用的一维码的码制包括：EAN码、39码、交叉25码、128码、及Codabar（库德巴码）等。
不同的码制有它们各自的应用领域：条码符号的组成?? 一个完整的条码的组成次序依次为：静区（前）、起始符、数据符、（中间分割符，主要用于EAN码）、(校验符）、终止符、静区（后），如图所示：静区：指条码左右两端外侧与空的反射率相同的限定区域，它能使阅读器进入准备阅读的状态，当两个条码相距距离较近时，静区则有助于对它们加以区分，静区的宽度通常应不小于6mm（或10倍模块宽度）。
起始/终止符：指位于条码开始和结束的若干条与空，标志条码的开始和结束，同时提供了码制识别信息和阅读方向的信息。
数据符：位于条码中间的条、空结构，它包含条码所表达的特定信息。
模块的概念?? 构成条码的基本单位是模块，模块是指条码中最窄的条或空，模块的宽度通常以mm或mil（千分之一英寸）为单位。
构成条码的一个条或空称为一个单元，一个单元包含的模块数是由编码方式决定的，有些码制中，如EAN码，所有单元由一个或多个模块组成；而另一些码制，如39码中，所有单元只有两种宽度，即宽单元和窄单元，其中的窄单元即为一个模块。
?条码的几个参数?? 密度（Density）：条码的密度指单位长度的条码所表示的字符个数。
对于一种码制而言，密度主要由模块的尺寸决定，模块尺寸越小，密度越大，所以密度值通常以模块尺寸的值来表示（如5mil）。
小度写范文条形码习题及答案模板
条形码习题及答案+-练习题及答案第一章条码技术概论一、单项选题1．1977年，欧洲共同体在12位UPC-A码的基础上，开发出与•UPC•码兼容的﹍﹍﹍﹍码。
A．39码 B．EAN码 C．PDF417 D．CODE 492．信息密度是计量单位是﹍﹍﹍﹍.字母长度/m2 B．字母个数／cmC．字母个数/m3 D．字母长度/cm3．目前，世界各国把条码技术的发展重点向着生产自动化、交通运输现代化、金融贸易国际化、票证单据数字化、安全防盗防伪保密化等领域推进，除大力推行﹍﹍﹍﹍外，同时重点推广应用UCC/EAN-128码、EAN.UCC系统位置码、EAN.UCC系统应用标识符、二维条码等。
A.EAN-13B. CODE 39C.交插25码D. PDF4174．国际物品编码协会和一些经济发达国家，正在将﹍﹍﹍﹍的应用，从单独的物品标识推向整个供应链管理和服务领域。
A．日本物品编码JAN码 B．交插25码C．EAN·UCC系统 D．CODE 395．条码扫描译码过程是﹍﹍﹍﹍光信号→数字信号→模拟电信号光信号→模拟电信号→数字信号模拟电信号→光信号→数字信号数字信号→光信号→模拟电信号二、填空题1．UPC的中文意思是.......答案：商品统一代码2．..........于1973年建立了UPC代码系统，并全面实现了该码制标准化。
答案：美国统一编码委员会（UCC）3．影响信息密度的主要因素是.........。
答案：条空结构和窄元素的宽度4．条码技术的研究对象主要包括....................等五大部分。
答案：编码规则、符号表示技术、识读技术、印刷技术和应用系统设计技术四．简答题5道1．条码符号表示技术的主要内容是什么？答案：条码符号表示技术的主要内容是研究各种码制的条码符号设计、符号表示、以及符号制作。
2．条码系统设计主要考虑哪几个因素?答案：系统设计主要考虑下面几个因素：(1)条码设计。
条形码知识.
8.自校验特性 条码符号的自校验特性是指条码字符本身具有校验特性。 若在一条码符号中，一个印刷缺陷（例如，因出现污点把 一个窄条错认为宽条）不会导致替代错误，那么这种条码 就具有自校验功能。 例如39条码，库德巴条码，交插25条码都具有自校验功能； EAN和UPC条码，93条码等都没有自校验功能。
2.交插25条码 交插25条码是一种条、空均表示信息的连续型、非定长、具有自校验 功能的双向条码。它的字符集为数字字符0-9. 交插25条码（interleaved 2 of 5 bar code）是在25条码的基础上发展 起来的，由美国的Intermec公司与1972年发明的。 主要应用于运输、仓储、工业生产线、图书情报等领域的自动识别管 理。 条码符号从左到右，表示奇数为数字符的条码数据由条组成，表示偶 数位数字符的条码数据符有空组成。组成条码符号的条码字符个数为 偶数。当条码字符所表示的字符个数为奇数时，应在字符串左端添加 “0”.
条码符号的结构
条码的分类
一维条码（按照应用可分） 物流条码：EAN码和UPC码。 二维条码（按照构成原理，结构形状的差异可分） 行排式二维条码（2D stackde bar code） 矩阵式二维条码（2D matrix bar code）
条码的编码理论概述 编码方法
编码容量
纠错方式
1.代码的编写方法 代码的编码系统是条码的基础，不同的编码系统规定了不同用途的台面 的数据格式，含义及编码原则。 对商品进行标识，应该选用全球统一标识系统(EAN-UCC系统)用于标识 商品的商品标识代码（identification code for commodity）该系统包括 EAN/UCC-13、EAN/UCC-12等三种代码结构。
1.条码的基础概念
第二章条码的基础知识
7
条码的连续性与非连续性
工业工程与物流管理教研室
8
2．条码基本概念
➢ 定长条码与非定长条码 定长条码是指条码字符个数固定的条码,它仅能够表示固定个数的代码.如
EAN/UPC条码,仅能表示12个字符 非定长条码是指条码字符个数不固定的条码,能表示可变字符个数的代码.
如39条码
➢ 双向可读性
➢ 自校验特性
模块组配编码
模块组配法 商品条码模块的标准 宽度是0.33mm，它的 一个字符由两个条和 两个空构成，每一个 条或空由1-4个标准 宽度模块组成。 ·
17
一个标准宽度的条模块表示二进制的“1”， 而一个标准宽度的空模块表示二进制的 “0”。
工业工程与物流管理教研室
18
3 编码容量
➢ 宽度调节法编码容量 仅有两种宽度单元的条码符号，即编码容量为：C(n，k)，这里，C(n，
工业工程与物流管理教研室
20
4 纠错方式
➢ 一维码在纠错上主要采用校验码的方法。即从代码位置序号第二 位开始，所有的偶（奇）数的数字代码求和的方法来校验条码的 正确性。校验的目的是保证条空比的正确性。
工业工程与物流管理教研室
21
4 纠错方式
➢ 二维码在保障识读正确方面采用了更为复杂、技术含量更高的方法。例如 PDF417码，在纠错方法上采用索罗门算法，见图。不同二维条码可能采用不 同的纠错算法。纠错是为了当二维条码存在一定局部破损情况下还能采用替 代运算还原出正确的码词信息。
工业工程与物流管理教研室
11
第二节 条码的编码理论概述
➢ 代码编码方法 ➢ 条码编码方法 ➢ 编码容量 ➢ 纠错方式 ➢ 条码符号集与符号密度
工业工程与物流管理教研室
条码的基础知识
5.连续性与非连续性
连续性是指每个条码字符之间不存在间隔； 非连续性是指每个条码字符之间存在间隔。
6.定长条码与非定长条码
定长条码是指仅能表示固定字符个 数的条码。如：EAN-13条码 非定长条码是指能表示可变字符个 数的条码。如：EAN-128条码。
非连续型条码
25条码
7.双向可读性
8.自校验性
库德巴码
适于放大系数较大的商品条码（2.00），外包装箱
2.非柔性版印刷
（1）凸版印刷 使用凸版(图文部分凸起的印版)进行的印刷。
（2）凹版印刷
图像从表面上雕刻凹下的制版技术。
（3）平版印刷( Planography ) 利用油、水不相容的原理，使用图文和空白部分处在同一水平面 上的印版进行的印刷。 （4）丝网印刷 丝网印刷属于孔版印刷，它与平印、凸印、凹印一起被称为四大 印刷方法。印版(纸膜版或其它版的版基上制作出可通过油墨的孔 眼)在印刷时，通过一定的压力使油墨通过孔版的孔眼转移到承印 物(纸张、陶瓷等)上，形成 图象或文字。

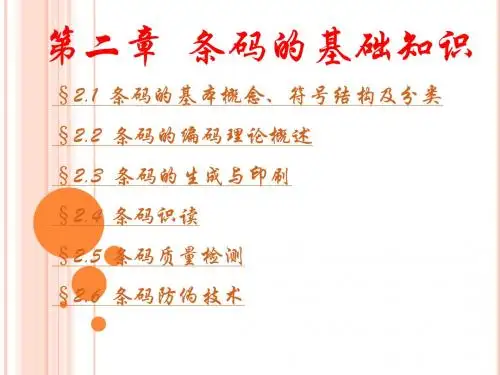

第二章 条码的基础知识
§2.1 条码的基本概念、符号结构及分类
§2.2 条码的编码理论概述
§2.3 条码的生成与印刷
§2.4 条码识读
§2.5 条码质量检测
§2.6 条码防伪技术
2.1.1 条码的基本概念
1.条码（Bar Code）
将宽度不等的多个黑条和空白，按照 一定的编码规则排列，用以表达一组 信息的图形标识符。
首 读 率 误 码 率 拒 识 率
首次读出条码符号数量 首读率＝———————————×100％ 识读条码符号的总数量 错误识别次数 误码率＝———————×100％ 识别总次数 不能识别的条码符号数量 拒识率＝————————————×100％ 条码符号的总数量
条码基础知识
条码基础知识及培训资料一、条码基本类别1.1商品条码共有哪些类型?商品条码分两大类：（1）EAN码，包括EAN-13（标准版）EAN-8（缩短版）；【除美国、加拿大外】（2）UPC码，包括UPC-A（标准版）UPC-E（缩短版）。
【仅美国、加拿大】其中EAN-13用的最多。
二、技术负责人2.1质检工作从哪方面抓好(如何解决条码印刷过程中出现的问题)？执行哪三个标准？1.各环节都进行质量把关（印前，印刷过程，印后）客户资料审查→原版胶片或电子版条码→设计审查→制版→试印→首检→正式印刷→外观检验→抽检→成品入仓。
2.生产过程做好质量记录并定期合理归档。
3.执行以下三个标准：GB12904-2008 商品条码零售商品编码与条码表示，GB/T14257-2009商品条码条码符号放置指南，GB/T18348-2008商品条码条码符号印刷质量的检验。
三、业务人员3.1承接印刷业务时应该接收企业的什么资料？3.2索取客户资料后，要检查哪些内容？检查三点：1.证书是否过期：《中国商品条码系统成员证书》（证书有效期两年，满期需办理续展手续）。
2.厂商识别代码是否一致：①证书上的厂商识别代码②准备印在包装上的厂商识别代码。
3.企业名称是否一致：①执照②《中国商品条码系统成员证书》或备案文件③商品包装上的生产企业名称。
3.3索取客户资料后，如何建立客户档案？是否有作资料登记？保存期为几年？一个客户建立一个档案，凡属一个客户的资料均用一个文件袋存档，不能把不同客户的资料混合一起存档。
档案建立后填写合法印刷证书验证登记表，并将合法印刷证书验证登记表张贴于档案袋封面并保存2年。
3.5如何执行质量保证手册的相关规章制度与工作职责？按照质量保证手册的《条码印刷验证制度》执行。
四、条码设计审查人员4.1如何设计合格的条码？设计后如何审查设计稿？是否有作质量记录？按照设计三要素（尺寸、颜色搭配、印刷位置）进行设计。
设计审查合格后作相关质量记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020/3/9
6
2.条码的符号结构
供人识读字符
2020/3/9
7
第二节 条码的编码理论
• 1.代码的编码方法：不同的编码系统规定了 不同用途的代码的数据格式、含义及编码 规则。编制代码需遵循相关标准和规范， 根据具体情况选择合适的代码结构，根据 唯一性、无含义性、稳定性原则进行编制。
• 2.条码符号的编码方法（重点讲述）
• 第四节 条码识读基本原理
• 2.4.1 条码符号的光学特性 • 2.4.2 光电转换、信号放大及整形
2020/3/9
1
第一节 条码的基本概念、符号 结构及分类
• 1.基本概念 • a.条码：条码是由一组规则排列的条、空及
其对应字符组成的标记，用以表示一定的 信息。如：
• b.代码：代码即一组用来表征客观事物的一 个或一组有序的符号。
• 如25码：
• 条码密度：单位长度的条码所表示的条码字符的个数。
2020/3/9
4
1.基本概念
• f.定长条码和非定长条码：
• 定长条码：条码字符个数固定的条码
• 非定长条码：条码字符个数不固定的条码
• 例如：EAN-13条码是定长条码，EAN-128条码为 非定长条码
• g.双向可读性：从左右两侧开始扫描都可被是别 的特性。
第二章 条码基础知识
• 第一节 条码的基本概念、符号结构及分类
• 2.1.1条码的基本概念 • 2.1.2条码的符号结构 • 2.1.3条码的分类
• 第二节 条码的编码理论概述
• 2.2.1代码的编码方法 • 2.2.2条码符号的编码方法 • 2.2.3编码容量 • 2.2.4条码的校验与纠错方式
• 第三节 几种常见的条码
• 上图中：6901234567892就是一组代码
2020/3/9
2
1.基本概念
• c.码制：码制是指条码符号的类型，每种类型的 条码符号都是由符合特定编码规则的条和空组合 而成。每种码制都具有固定的编码容量和所规定 的条码字符集。如EAN条码、UPC条码、UCCEAN-128码，交插25码、39码、93码、库德巴码 等。
2020/3/9
17
39码条码字符集表（部分省略）
2020/3/9
字符 0 1 2 3 4 5 6 7 8 9 A B C D
……….
BSBSBSBSB
ASCII值
000110100
48
100100001
49
001100001
50
101100000
51
000110001
52
100110000
53
001110000
任何自动识别系统中。也有一些行业规范规定使
用某种码制，比如快递行业使用的运单上大都是 使用的code-39码，美国规定输血的血袋上使用库 德巴码。
2020/3/9
13
几种常见的条码
• 一、25码：
• 25码是一种只有条表示信息的非连续型条码。 • 25码由规则排列的5个条组成，其中2个宽单元，
其他窄单元。由于25码只用条表示信息，空不表
• 一维码的校验方法：
• 从代码位置序号第二位开始，所有的偶（奇）数 的数字代码求和的方法来校验条码的正确性。校 验的目的是保证条空比的正确性。
• 二维码的纠错功能：
• 二维码在保障识读正确方面采用了更为复杂、技 术含量更高的方法。例如PDF417码，在纠错方法 上采用索罗门算法。二维码的纠错是为了当二维 码存在一定局部破损情况下，还能采用替代运算 还原出正确的词码信息，保证条码的正确识读。
21
第四节 条码识读的基本原理
• 1．条码符号的光学特性 条码符号是由宽窄不同，反射率不同的条、 空按照一定的编码规则组合起来的一种信 息符号。
• 2．光电转换、信号放大及整形
2020/3/9
22
2020/3/9
END
23
2020/3/9
20
几种码制的比较
• “二五条码”是一种只有条表示信息的非连续性条码，它 是最简单的条码，主要用于包装、运输和国际航空系统为 机票进行顺序编号等。
• “交插二五码”是一种条、空均表示信息的连续型、非定 长、具有自校验功能的双向条码。交插二五码起初广泛应 用于运输、仓储、工业生产线、图书情报等领域的自动识 别管理。
• h.自校验特性：条码本身具有校验特性。自校验 特性是由编码结构决定的，设置者在设置码制时 必须考虑自校验功能。
2020/3/9
51Βιβλιοθήκη 基本概念• i.条码密度：单位长度的条码所表示的条码 字符的个数。
• j.条码质量：指条码的印制质量，其判定主 要从外观、条（空）反射率、条（空）尺 寸误差、空白区尺寸、条高、数字和字母 的尺寸、校验码、译码正确性、放大系数、 印刷厚度、印刷位置等几个方面进行。
3.编码容量
• a.代码的编码容量：指每种代码结构可能编制的代码数量的最
大值。如EAN/UCC-13代码中，若采用5位数字表示商品项目 代码的结构，则其编码容量为100000.
• b.条码字符的编码容量
• ——宽度调节法编码的编码容量：
•
C(n,k)=n(n-1)……(n-k+1)/k！（n表示每一字符中所含的
• 库德巴码的每一个字符由7个单元（4条3空）组成，其中3 个是宽单元，其余是窄单元。起始符和终止符只能是 ABCD中的任何一个，数据的中间不能出现英文字母。如 果你发现一个条码下的字符串两头都是一个英文字母，它 就很可能是库德巴码了。ABCD用作终止符时，亦可分别 用TN#E来代替。
2020/3/9 练习：请画出“A1258B”的库德巴码
19
小结
• 条码技术涉及了两种类型的编码方式：一种 是代码的编码方式；一种是条码符号的编码 方式。条码的编码方法是指条码中条空的编 码规则以及二进制的逻辑表示的设置。一般 来说，条码的编码方法有两种：模块组配法 和宽度调节法。
• 条码字符的编码容量即条码字符集中所能表 示的字符数的最大值。编码容量限制了条码 字符集所能包含的字符个数的最大值。
示，这也是判定39码的一个依据。由于组成一个符号的条码中都只有一
个宽空，所以稍远一点整体看39码的时候，会看到比较规律的每隔一定
的宽度就有一个宽空这样的现象。
•
39条码可编码的字符集包括：
• 1.A-Z和0-9的所有数字字母
• 2.特殊字符：空格，＄，%，＋，－，·，/
• 3.起始符/终止符
• 如图：
• a.宽度调节编码法
• b.模块组配编码法
2020/3/9
8
2.条码符号的编码方法
• ——宽度调节法：条码符号中的条和空由宽、窄 两种单元组成的条码编码方法。窄单元（无论条 和空）表示逻辑值“0”，宽单元（无论条和空） 表示逻辑值“1”，宽单元是窄单元的2-3倍。
• •
• 采用这种方法编码的条码有交插25码、39码、库 德巴码等。
2020/3/9
9
2.条码符号的编码方法
• 2、模块组配法：条码符号的字符由若干个模块组 成，条和空是由模块组合而成的，一个模块宽度 的条模块表示二进制的“1”，一个模块宽度的空 模块表示二进制的“0”。
• 用模块组配法编码的条码有EAN条码、UPC条码、 CODE-128码等
2020/3/9
10
• d.字符集：字符集是指某种码制的条码符号可以 表示的字母、数字和符号的集合。他们有的指标 是数字，有的既可以表示数字也可以表示字母。
2020/3/9
3
1.基本概念
• e.连续性与非连续性： • 连续性：每个条码字符之间不存在间隔，条和空均表示信
息，条码密度较高。 • 如交插25码：
• 非连续性：每个条码字符之间存在间隔，条表示信息，空 不表示信息，条码密度较低。
• “三九条码”是一种条、空均表示信息的非连续型、非定 长、具有自校验功能的双向条码。三九条码主要应用在运 输、仓储、工业生产线、图书情报、医疗卫生等领域。
• “库德巴码”是一种条、空均表示信息的非连续型、非定 长、具有自校验功能的双向条码。它广泛应用于医疗卫生 和图书馆行业，也用于邮政快件上。
2020/3/9
2020/3/9
16
几种常见的条码
• 三、39码：
•
39码是一种条、空均表示信息的非连续性、非定长、可自校验的双
向条码。
•
39码每一条码字符由9个单元组成（五个条加四个空）表示一个字
符，其中3个宽单元，其余为窄单元。条码字符间用一个空来将条码字
符分隔开。39码还有一个规定，就是起始符和终止符都用“ * ”号来表
• 起始符为“两窄条两窄空”，终止符为“宽条窄空窄条”。 字符集为数字0-9.如图：
•
2020/3/9
15
25码/交插25码字符集的二进制表
字符
二进制表示 字符
二进制表示
0
00110
5
10100
1
10001
6
01100
2
01001
7
00011
3
11000
8
10010
4
00101
9
01010
练习：请画出“2678”的25码和交插25码
示信息，所以25码的所有的空宽度相同。25码的
起始符是三个条，分别是“宽宽窄”（110），终 止符也是三个条，是“宽窄宽”（101）。字符 集为数字0-9.如图：
2020/3/9
14
几种常见的条码
• 二、交插25码：
• 交插25码是一种条、空均表示信息的连续性、非定长、
可自校验的双向条码。
• 交插25码是在25码的基础上改良的一种码制，不仅条表示 信息，空也表示信息，因此增加了条码的密度 。每个条 码数据符由5个单元组成。2个宽单元，其余为窄单元。条 码符号从左到右，奇数位条码数据符用条组成，偶数位字 符由空组成。组成条码字符个数为偶数。当要表示的字符 个数为奇数时，应在字符串左端加“0”。
