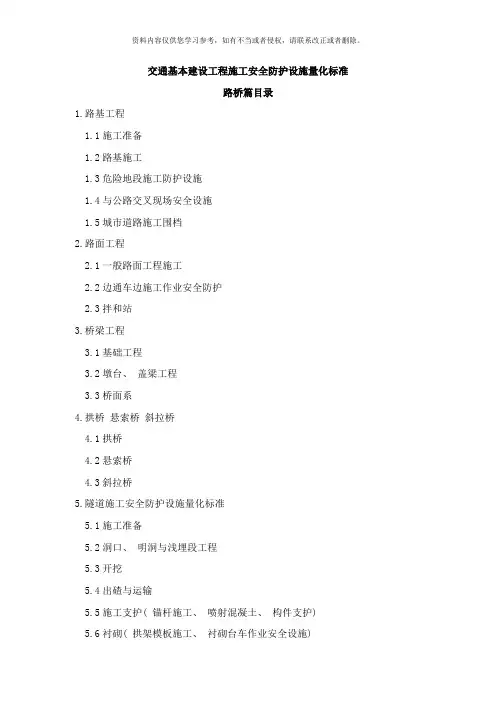

交通基本建设工程施工安全防护设施量化标准路桥篇目录1.路基工程1.1施工准备1.2路基施工1.3危险地段施工防护设施1.4与公路交叉现场安全设施1.5城市道路施工围档2.路面工程2.1一般路面工程施工2.2边通车边施工作业安全防护2.3拌和站3.桥梁工程3.1基础工程3.2墩台、盖梁工程3.3桥面系4.拱桥悬索桥斜拉桥4.1拱桥4.2悬索桥4.3斜拉桥5.隧道施工安全防护设施量化标准5.1施工准备5.2洞口、明洞与浅埋段工程5.3开挖5.4出碴与运输5.5施工支护（锚杆施工、喷射混凝土、构件支护）5.6衬砌（拱架模板施工、衬砌台车作业安全设施）5.7监控量测5.8防水和排水5.9风水电作业和通风防尘及防火5.10辅助坑道附录防护设施参考单价1.路基工程2.路面工程3.桥梁工程条文说明2.路面工程2.1一般路面工程施工2.2边通车边施工作业安全防护3.桥梁工程3.3桥面系4.拱桥悬索桥斜拉桥4.1拱桥4.2悬索桥5隧道施工安全防护设施量化标准5.1施工准备5.2洞口、明洞与浅埋段工程5.3 开挖5.4出碴与运输5.5施工支护（锚杆施工、喷射混凝土、构件支护）5.6衬砌（拱架模板施工、衬砌台车作业安全设施）5.7监控量测5.8防水和排水5.9风水电作业和通风防尘及防火5.10辅助坑道本篇参考文献1.路基工程1.1 施工准备1.1.1 沟、坑、水塘安全护栏。
沟、坑、水塘边缘应设护栏，距坑塘边缘约1m 处。
见图G1.1.1。
1.1.2 临时油库围栏。
设于需要隔离防护的油库区周边，具体位置根据油库储量按国家标准要求确定，采用钢丝网护栏和彩钢板护栏。
见图T8.1.3和图T8.1.4。
1.1.3 炸药库围栏。
在炸药库周边必须设置全封闭的安全围栏，具体位置以能确保安全为准。
见图G1.1.3。
1.2 路基施工1.2.1 路基爆破警戒1.2.1.1 警戒隔离绳。
应设于爆破危险区和安全区的交界处，可采用工厂的定型产品。
见图G1.2.1.3。
1.2.1.2 活动式警戒隔离栏。
应设于爆破危险区和安全区交界的交通路口处，可选用图T8.2.5.1中路栏1和路栏2两种形式。
1.2.1.3 警戒牌。
应设于爆破危险区和安全区的交界处。
见图G1.2.1.3。
1.2.2 路基拓宽改建安全防护设施安全防护设施有以下几种形式，应根据现场实际选用适宜的形式。
1.2.2.1 波形护栏。
用于需长期隔离施工的区段，设于距施工区外侧50cm 处。
见图T8.1.1。
1.2.2.2 水泥墩钢管护栏。
本护栏移动性好于波形护栏，可随时调整围护位置，用于中、短期围护，位置一般设于施工区外50cm处。
见图T8.1.2。
1.2.2.3 塑料木马。
用于临时隔离施工区，置于施工区和非施工区交界处。
塑料木马内注水，倒空后非常轻便，便于快速移动，随时调整位置。
塑料木马形式多样，均为工厂生产的定型产品，施工中可根据需要选定，图G1.2.1.3给出一种较为常见的式样供参考。
1.2.3 特殊路段施工防危石设施1.2.3.1普通落石阻拦网。
山体落石较小时采用，置于落石滚落路径的下方适当位置。
见图G1.2.3.1。
1.2.3.2 加强型排架阻栏网。
山体落石较大时采用，置于落石滚落路径的下方适当位置，样式同普通落石阻拦网，所用材料有所加强。
见图G1.2.3.1。
1.2.3.3 柔性防护网。
风化较严重的山体坡面采用，对风化坡面防护直接用锚钉挂于坡面。
见图G1.2.3.2。
1.2.4 高边坡施工安全设施1.2.4.1 人行过道安全护栏。
设于脚手架人行通道临边一侧。
见图T10.2.2-1和T10.2.2-2。
1.2.4.2 人行爬梯。
设于需要登高作业处。
爬梯式样见图T10.4.1.2。
1.2.4.3人行扶梯。
设于脚手架外侧或边坡上。
见图T10.4.1.1。
1.3 危险地段施工防护设施1.3.1 电杆土台安全护栏。
设置于电杆土台外侧1～2m处。
见图G1.1.1。
1.3.2 危险地段机械作业安全警示牌。
设置于机械作业区外适当位置。
见图G1.2.1.3。
1.4 与公路交叉现场安全设施1.4.1 平面交叉施工交通安全设施。
在新建公路同原有公路平面交叉情况下的交通安全设施必须按照《道路作业交通安全标志》（GA182.1998）设置，并按当地管理审批部门要求和批准的具体方案确定。
交通安全标志的设置见图G1.4.1。
1.4.2 下穿施工交通安全限高限宽设施。
交通安全标志及限高限宽门架的设置见图G1.4.2。
1.5 城市道路施工围档1.5.1 市区道路全封闭围档。
设于施工区和非施工区交界处。
见图T8.1.4。
1.5.2 施工围档警示灯。
设于围档砼柱顶。
一般采用专业生产厂家生产的定型产品。
见图T8.2.5.3。
6图G1.1.1沟、坑、水塘安全护栏7图G1.1.3炸药库围栏8图G1.2.1.3警戒牌、塑料木马9图G1.2.3.1落石阻拦网10图G1.2.3.2柔性防护网图G1.4.1平面交叉施工交通安全设施图G1.4.2下穿施工交通安全限高限宽设施2. 路面工程2.1 一般路面工程施工一般路面工程施工中的个人防护用品和防护设施见通用篇中第4章和本篇中第1.2节。
2.2边通车边施工作业安全防护2.2.1 路面工程施工人员安全服或安全帽。
2.2.1.1现场人员必须执行《道路作业交通安全标志》（GA182.1998）和当地主管部门的规定，穿戴具备反光或部分反光性能的安全服和安全帽。
2.2.1.2 反光性能安全服和安全帽见图G2.2.1.2a和图G2.2.1.2b。
2.2.2 路面工程施工车辆、机械作业标志灯2.2.2.1 现场作业车辆、机械必须执行《道路作业交通安全标志》（GA182.1998）和当地主管部门的规定，配置作业警示灯。
2.2.2.2 现场作业车辆、机械作业警示灯见图G2.2.2.2。
2.2.3高速公路路面作业交通安全标志2.2.3.1 高速公路路面作业交通安全标志必须按照《道路作业交通安全标志》（GA182.1998）并按当地管理审批部门要求和批准的具体方案确定。
2.2.3.2 高速公路路面作业交通安全标志的设置见图G2.2.3.2。
2.2.4城市快速路和汽车专用路路面作业交通安全标志2.2.4.1 城市快速路和汽车专用路路面作业交通安全标志必须按照《道路作业交通安全标志》（GA182.1998）并按当地管理审批部门要求和批准的具体方案确定。
2.2.4.2 城市快速路和汽车专用路路面作业交通安全标志的设置见图G2.2.4.2。
2.2.5 一般道路占用机动车、非机动车道路面作业交通安全标志2.2.5.1 一般道路占用机动车、非机动车道路面作业交通安全标志必须按照《道路作业交通安全标志》（GA182.1998）并按当地管理审批部门要求和批准的具体方案确定。
2.2.5.2 一般道路占用机动车、非机动车道路面作业交通安全标志的设置见图G2.2.5.2-1～G2.2.5.2-3。
2.3 拌和站2.3.1 拌和站必须设置有效的避雷装置。
2.3.2 灭火器材。
在拌和站附近易于取放和避光处放置灭火器材。
一个灭火器配置场所内的灭火器不应少于2具。
每个设置点的灭火器不宜多于5具。
铭牌必须朝外。
图G2.2.1.2a反光性能安全服图G2.2.1.2b反光性能安全帽图G2.2.2.2警示灯图 G2.2.5.2-1 一般道路路面作业交通安全设置标志图示1图G2.2.5.2-2 一般道路路面作业交通安全设置标志图示2mm图 例道路危险警灯：锥形交通路标：交通标志牌：距离单位：导向标：m行车道mmm行车道m图 例道路危险警灯：交通标志牌：距离单位：m机动车车道非机动车车道非机动车车道人行道人行道路栏：3.桥梁工程3.1基础工程3.1.1基坑3.1.1.1爬梯基坑开挖深度大于2m时应设置扶梯或爬梯，扶梯式样见图T10.4.1.1；爬梯式样见图T10.4.1.2。
3.1.1.2安全护栏基坑顶部、套箱围堰四周应设安全护栏，式样见图T10.2.2－1、图T10.2.2－2。
3.1.1.3夜间警示灯基坑周边应每隔5米在安全护栏顶部设置一盏夜间警示灯，夜间警示灯颜色为红色。
3.1.2沉井基础3.1.2.1 爬梯沉井下沉时，沉井各室均应配备爬梯，爬梯式样见图T10.4.1.2。
3.1.2.2安全护栏沉井井面应设安全护栏，式样见图T10.2.2－1、图T10.2.2－2。
3.1.3钻孔灌注桩基础3.1.3.1孔口防护设施已埋设护筒未开钻或已成桩护筒尚未拔除的应加设护筒顶盖或铺设安全网遮罩，或设置孔口安全护栏。
（1）护筒顶盖护筒顶盖可采用钢板、钢筋网片制作，大小根据实际情况确定。
（2）安全网安全网应牢固固定在护筒周边。
（3）孔口安全护栏，式样见图T10.2.2－1、图T10.2.2－2。
3.1.3.2警戒设施泥浆池周边应设警戒设施，式样见图G3.1.3.2。
3.1.3.3警示灯夜间泥浆池处应设置警示灯，警示灯颜色为红色。
3.1.4水上钻孔平台安全防护设施3.1.4.1安全护栏水上钻孔平台四周应设置安全护栏，式样见图T10.2.2－1、图T10.2.2－2。
3.1.4.2警示灯临近航道的水上钻孔平台，应在平台四角设置警示灯。
3.1.4.3航标灯临近航道的水上钻孔平台施工期间，应向航道管理部门申请在航道两侧设置航标灯。
3.1.5挖孔桩基础见港航篇第3.4节挖孔桩。
3.2墩台、盖梁工程3.2.1 安全护栏高处作业平台临边应设置安全护栏，式样见图T10.2.2－1、图T10.2.2－2。
3.2.2高处作业应配备人员登高用的梯子，梯子可选用以下型式：3.2.2.1爬梯适用高度2～5m，式样见图T10.4.1.2。
3.2.2.2转梯适用高度5～20m，式样见图G3.2.2.2。
转梯周边应用密目安全网密封。
3.2.3警戒设施模板、脚手架拆除时，拆除现场应设置警戒区域，警戒设施式样见图G3.1.3.2。
3.3桥面系3.3.1安全护栏桥面施工临边应设置安全护栏，式样见图T10.2.2－1、图T10.2.2－2。
3.3.2跨间通道安全护栏桥梁结构为左右幅平行且两幅间距小于3m时，应设置跨间通道，并在通道两侧加设安全护栏，式样见图G3.2.1。
24图G3.1.3.2警戒设施示意图图G3.2.2.2 转梯254.拱桥悬索桥斜拉桥4.1 拱桥4.1.1拱桥分类拱桥按施工类型分为三类：就地浇筑混凝土拱圈、拱圈转体施工和拱圈吊装施工。
4.1.2 爬梯的设置在上下拱圈工作时必须设置爬梯，爬梯型式见图T10.4.1.2。
4.1.3安全护栏的设置在拱圈的临边处设置安全护栏，护栏的型式见图G4.1.3。
并在护栏外侧设置密目安全网，密目安全网见图T4.0.13。
4.1.4个人防护用品的配备个人防护用品的配备见通用篇第4.1条要求。
