电气照明的基本概念和常用术语及照明灯具介绍

第四节电气照明电气照明就是将电能转换为光能，用电气照明可创造一个良好的光环境，以满足建筑物的功能要求。

一、照明的基本概念(1)光：光是一种电磁辐射能，它在空间以电磁波的形式传播。

光波的频谱很宽，波长在380～780nm(1nm＝10-9m)之间为可见光，作用于人的眼睛时能产生视觉。

不同波长的光呈现不同的颜色，由780—380nm之间依次变化时会出现红、橙、黄、绿、青、蓝、紫七种不同的颜色，七种光混合在一起即为白色光，小于380nm的叫紫外线，大于780nm的叫红外线。

(2)光通量：光源在单位时间内向四周空间发射的、使人产生光感觉的能量，称为光通量，单位是流明(1m)。

(3)流明(lm)：等于—个—支烛光的均匀发光点，在—个单位立体角度内所发射的光通量。

(4)光强：光通量的空间密度，即单位立体角内的光通量，叫发光强度，称为光强，单位是坎德拉(cd)，lcd＝llm／lsr(球面度)。

(5)亮度：发光(或反光)的物体单位面积上向视线方向发出的光通量，称为该物体的亮度，单位是坎德拉每平方米(cd／m2)。

(6)照度：是单位受光面积内的光通量，·单位是勒克斯(1x)，11x=1lm／m2。

(7)色温：光源发射的光的颜色与黑体在某一温度下的光色相同时，黑体的温度称为该光源的色温。

符号为Tc：表示，单位为开(K)。

光线的运用无不与色温有关，色温低，红色成分多，色温高，蓝色成分多。

当我们用色温来表明光源色时，只是一种标志和符号，它与实际温度无关。

(8)相关色温：黑体辐射的色度与所研究的光源色度最接近时，黑体的温度定义为该光源的相关色温。

(9)显色指数：在规定条件下，由光源照明的物体色与由标准光源照明时相比较，表示物体色在视觉上的变化程度的参数。

(10)眩光：若视野内有亮度极高的物体或强烈的亮度对比，则可引起不舒适或造成视觉降低的现象，称为眩光。

(11)明暗适应：当光的亮度不同时，对人的视觉器官感受性也不同，亮度有较大变化时，感受性也随着变化，这种感受性对光刺激的变化的顺应性称为适应。

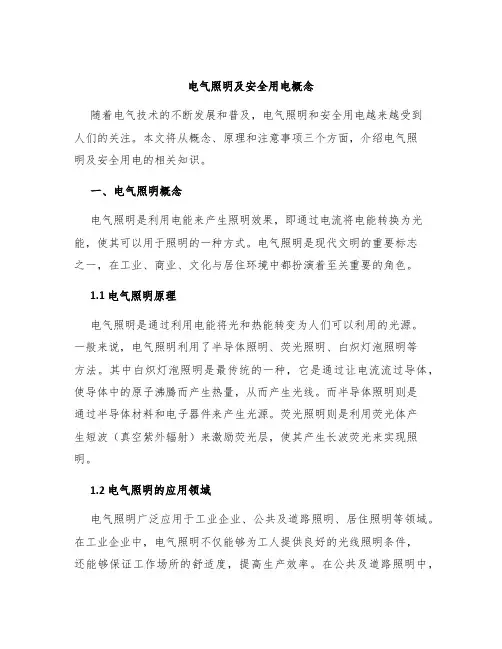

电气照明及安全用电概念随着电气技术的不断发展和普及，电气照明和安全用电越来越受到人们的关注。

本文将从概念、原理和注意事项三个方面，介绍电气照明及安全用电的相关知识。

一、电气照明概念电气照明是利用电能来产生照明效果，即通过电流将电能转换为光能，使其可以用于照明的一种方式。

电气照明是现代文明的重要标志之一，在工业、商业、文化与居住环境中都扮演着至关重要的角色。

1.1 电气照明原理电气照明是通过利用电能将光和热能转变为人们可以利用的光源。

一般来说，电气照明利用了半导体照明、荧光照明、白炽灯泡照明等方法。

其中白炽灯泡照明是最传统的一种，它是通过让电流流过导体，使导体中的原子沸腾而产生热量，从而产生光线。

而半导体照明则是通过半导体材料和电子器件来产生光源。

荧光照明则是利用荧光体产生短波（真空紫外辐射）来激励荧光层，使其产生长波荧光来实现照明。

1.2 电气照明的应用领域电气照明广泛应用于工业企业、公共及道路照明、居住照明等领域。

在工业企业中，电气照明不仅能够为工人提供良好的光线照明条件，还能够保证工作场所的舒适度，提高生产效率。

在公共及道路照明中，电气照明能够为人们提供安全、方便、舒适的照明环境，同时还能够起到美化城市环境的作用。

在居住照明中，电气照明不仅能够为家庭提供舒适可靠的照明，还能够节省能源，减少能源的浪费。

二、安全用电概念安全用电是指在人们使用电力的过程中，保证电力设备和安全用电环境的安全性，防止人身和财产损害的一系列措施。

安全用电是现代生活中必不可少的一项基础设施，它直接影响到人们的健康和生命利益。

2.1 安全用电原理安全用电原理主要是保证电器设备本身的安全性和用电环境的安全性。

电器设备的安全性是指设备具有不受电压的干扰、稳定运行等特点，同时还要具备防止漏电、过载、短路等故障的功能。

在用电环境中，需要注意接地防雷、线路、电子设备等因素，并对电压、电流等参数进行正确的选择和设定，从而保证用电的安全。

电气照明设计知识点电气照明设计是指通过合理的电气系统布置和设计，以满足建筑物或场所的照明需求。

在电气照明设计中，需要掌握一些关键的知识点，以确保照明系统的高效性和安全性。

本文将就电气照明设计中的几个重要知识点进行讲解。

一、光源选择在电气照明设计中，合适的光源选择是至关重要的一步。

常见的光源包括白炽灯、荧光灯、LED灯等。

光源的选择应根据照明需求、使用环境以及经济因素来进行综合考虑。

例如，在需要较高亮度和色彩还原度的场所，如展览馆或博物馆，LED灯由于其较高的亮度和优良的色彩还原性能，成为一个理想的选择。

二、照明布局照明布局是指在建筑物或场所中合理安置光源的过程。

照明布局应充分考虑使用者的视觉需求、建筑结构以及照明装置的特点。

通常情况下，照明布局可以分为几个层次，包括整体布局、局部布局和效果布局。

整体布局是指整个建筑或场所的总体照明设计，需要兼顾整体的均匀性和舒适性。

局部布局是指针对特定区域或功能进行的照明设计，如办公室的台灯和会议室的投影仪照明。

效果布局则是指通过照明设计来创造特定的艺术效果，如舞台灯光设计和建筑物外立面的照明设计。

三、照明控制照明控制是指对照明系统进行灯光亮度、色温、亮度变化等参数的调节和控制。

照明控制可以分为手动控制和自动控制两种方式。

手动控制是指人工通过开关、调光器等装置进行控制；自动控制则是利用感应器、计时器、光敏元件等设备实现对照明系统的智能控制。

照明控制的目的是提高照明系统的能效性和节能性，同时提升使用者的体验和舒适度。

四、照明亮度计算照明亮度计算是电气照明设计中的一项重要任务，它是根据建筑或场所的需求，计算出所需的照明亮度水平。

照明亮度计算需要考虑建筑物的功能、尺寸、使用环境以及照明装置的特性。

其计算公式通常基于光源的发光度、照明装置的光效等参数，以及建筑物或场所的反射率、工作平面的要求等因素。

通过精确的照明亮度计算，可以保证照明系统在满足需求的同时达到节能和舒适的效果。

灯具全面知识第一章照明基础知识第一节基本概念一、常用术语名称符号单位说明光线和辐射光是电磁波辐射到人的眼睛，经视觉神经转换为光线，即能被肉眼看见的那部分光谱。

这类射线的波长范围在360~830nm 之间，仅仅是电磁辐射光谱非常小的一部分。

光通量Ф流明LM 光源发射并被人的眼睛接受能量的总和即为光通量。

光强 I 坎德cd 光的强度，可见光在某一特定方向角内所放射的强度。

照度E 勒克斯Lux 照度是光通量与被照面积之间的比例系数。

1Lux即指1Lm的光通量平均分布在面积1㎡的平面上的明亮度。

色温 K 开尔文（k）当光源所发出的光的颜色与“黑体”在某一温度下辐射的颜色相同时，“黑体”的温度就称为该光源的色温。

“黑体”的温度越高，光谱中蓝色的成分则越多，而红色的成分则越少。

例如：白炽灯的光色是暖色，其色温表示为2700K,而日光色荧光灯的色温表示方法则是6000K。

色温以绝对温度K来表示，色温值越高，表示冷感越强，色温越低暖感越强，越柔和，通常大部分光源设计集中在2700K~4300K及5800K~6700K两个色温位置。

光色光色实际上就是色温，大致分为三大类：暖色<3300K、中间色3300K~5000K、日光色>5000K，由于光线中光谱组成有差别，因此即使光色相同，光的显色性也可能不同。

显色性原则上，人造光线应与自然光线相同，使人肉眼能正确辨别事物的颜色。

当然，这要根据照明的位置和目的而定。

光源对于物体颜色呈现的程度称为显色性。

通常叫做“显色指数”（Ra）灯具效率灯具效率（也叫光输出系数）是衡量灯具利用能量效率的重要标准，它是灯具输出的光通量与灯具内光源输出的光通量之间的比例。

光源效率光源效率（Lm/W）也就是每一瓦电力所发出的光量，其数值越高表示光源的效率愈高，所以对于使用时间较长的场所，如办公室走廊、走道、隧道等，效率通常是一个重要的考虑因素。

亮度光源在某一方向上的单位投影面在单位立体角中反射光的数量，称为光源在某一方向的光亮度，符号为L，L=di/ds单位为cd/㎡（坎德拉每平方米）。

建筑电气照明技术基本知识1. 简介建筑电气照明技术是指将电能转化为光能，用于照明建筑物内、外的技术手段。

它不仅涉及到灯具的选择和安装，还包括照明设计、电路布置、控制系统以及能源管理等方面的知识。

本文将介绍建筑电气照明技术的基本知识，包括照明原理、灯具种类、照明设计要点等。

2. 照明原理2.1 光的特性光是一种电磁波，它具有波动和粒子性的特性。

光波的频率决定了它的颜色，而波长则决定了它的亮度。

光的强度和照度是常用的描述光线明亮程度的指标。

2.2 光的传播光的传播可以通过反射、折射和散射等方式进行。

建筑电气照明技术需要考虑光的传播路径，以及如何利用这些光线来实现照明效果。

3. 灯具种类3.1 白炽灯白炽灯是最常见的灯具之一，它通过将电流通过灯丝来产生光。

白炽灯具有较高的显色性和可调光性，但能耗较高，寿命较短。

3.2 荧光灯荧光灯是通过放电来产生光的灯具。

它具有较高的光效，能耗较低，寿命较长。

但是荧光灯的显色性较差，且不能调光。

3.3 LED灯LED灯是近年来快速发展的一种照明技术。

它具有高效节能、长寿命、可调光性和优异的显色性等优点。

LED灯的价格逐渐下降，已经成为建筑电气照明技术中使用最广泛的灯具之一。

4. 照明设计要点4.1 光源选择在照明设计中，选择合适的光源非常重要。

光源的色温和光强度要能够满足建筑物的功能需求和美学要求。

对于不同的空间，如办公区、商业区和住宅区，选择的光源也会有所差异。

4.2 照明布置照明布置是指如何合理地安装灯具，以实现建筑物内的照明效果。

在进行照明布置时，需要考虑灯具的位置、高度、角度等因素，以及灯具之间的亮度分布和阴影情况。

4.3 照明控制系统照明控制系统是为了提高照明效果和节约能源而设计的系统。

常见的照明控制方式包括手动控制、定时控制、光感控制和人体感应控制等。

通过合理使用照明控制系统，可以根据实际需要灵活地调节灯光亮度和开关时间。

4.4 能源管理能源管理是指通过合理规划、设计和管理建筑电气照明系统，以最大程度地减少能源的消耗。

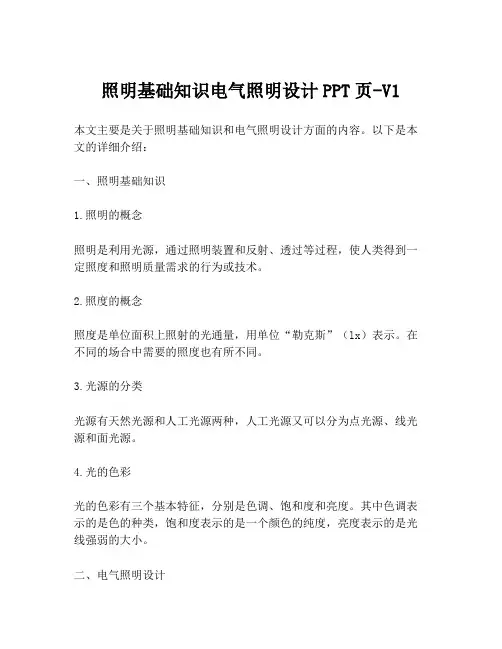

照明基础知识电气照明设计PPT页-V1
本文主要是关于照明基础知识和电气照明设计方面的内容。

以下是本文的详细介绍：
一、照明基础知识
1.照明的概念
照明是利用光源，通过照明装置和反射、透过等过程，使人类得到一定照度和照明质量需求的行为或技术。

2.照度的概念
照度是单位面积上照射的光通量，用单位“勒克斯”（lx）表示。

在不同的场合中需要的照度也有所不同。

3.光源的分类
光源有天然光源和人工光源两种，人工光源又可以分为点光源、线光源和面光源。

4.光的色彩
光的色彩有三个基本特征，分别是色调、饱和度和亮度。

其中色调表示的是色的种类，饱和度表示的是一个颜色的纯度，亮度表示的是光线强弱的大小。

二、电气照明设计
1.照明设计的目的
照明设计的目的是为了满足照度需求，同时降低能源消耗，保证照明
质量。

2.照明设计的方法
照明设计的方法主要包括：确定照度要求，选择适当的灯具和照明方式，设计光源布局等。

3.灯具的选择
灯具的选择需要根据不同的场合进行，有需求功率小、寿命长、环保
等特点。

4.照明的调光芯片
照明的调光芯片可以实现灯具的亮度调节，使得照明更加便捷和舒适。

总之，照明基础知识和电气照明设计都是非常重要的知识，在实际生
活和工作中应用广泛。

通过学习和了解，我们可以更好地进行照明设
计和使用。

电气技术培训大纲（照明）第八章一、照明技术基本知识一、照明的相关术语（1）、光通量：光源每秒钟发出的可见光量之和，简单来说就是发光量。

单位：流明（lm）（2）、照度：单位面积内入射的光通量，也就是光通量除以面积所得到的值。

单位：勒克司（lux）。

照度分为水平照度：为光通量入射水平表面的照度。

垂直照度：为光通量入射垂直面的照度。

（3）光强：符号I，单位：坎德拉（cd），说明发光体在特定方向单位立体角内所发射德光通量。

（4）亮度：符号L，单位尼脱cd/m2，说明发光体在特定方向单位立体角单位面积内的光通量。

（5）光效：单位每瓦流明Lm/w，说明电光源将电能转化为光的能力，以发出的光通量除以耗电量来表示。

（6）平均寿命：单位（小时），说明的是指一批灯泡至百分之五十的数量损坏时的小时数。

（7）经济寿命：单位（小时），说明在同时考虑灯泡的损坏以及光束输出衰减的状况下，其综合光束输出减少至一特定的小时数。

此比例用于室外的光源为百分之七十，用于室内的光源，日光灯则为百分之八十。

第九章二、照明回路和照明灯具（一）照明回路日光灯工作原理日光灯的整体电路如图5－16所示。

其工作原理是：当开关接通的时候，电源电压立即通过镇流器和灯管灯丝加到启辉器的两极。

220伏的电压立即使启辉器的惰性气体电离，产生辉光放电。

辉光放电的热量使双金属片受热膨胀，两极接触。

电流通过镇流器、启辉器触极和两端灯丝构成通路。

灯丝很快被电流加热，发射出大量电子。

这时，由于启辉器两极闭合，两极间电压为零，辉光放电消失，管内温度降低；双金属片自动复位，两极断开。

在两极断开的瞬间，电路电流突然切断，镇流器产生很大的自感电动势，与电源电压叠加后作用于管两端。

灯丝受热时发射出来的大量电子，在灯管两端高电压作用下，以极大的速度由低电势端向高电势端运动。

在加速运动的过程中，碰撞管内氩气分子，使之迅速电离。

氩气电离生热，热量使水银产生蒸气，随之水银蒸气也被电离，并发出强烈的紫外线。
