外力作用下的振动(精)PPT课件

外力作用下的振动一、知识点梳理1.固有频率如果振动系统不受外力作用，此时的振动叫固有振动，其振动频率称为固有频率. 2.阻尼振动（减幅振动(1)定义：振动物体克服摩擦和其他阻力做功，自己的能量逐渐减小，振幅也随着变小，振幅逐渐减小的振动叫阻尼振动.(2)对阻尼振动的理解：①同一简谐运动能量的大小由振幅大小确定.②阻尼振动振幅减小的快慢跟所受阻尼的大小有关，阻尼越大，振幅减小得越快.③物体做阻尼振动时，振幅虽不断减小，但振动的频率仍由自身结构特点所决定，并不会随振幅的减小而变化. 用力敲锣，由于锣受到空气的阻尼作用，振幅越来越小，锣声减弱，但音调不变④阻尼振动若在一段不太长的时间内振幅没有明显的减小，可以把它当做简谐运动来处理.(3)从振幅有无变化来分，振动可分为阻尼振动和无阻尼振动.例1.（多选）下列说法正确的是（）A．阻尼振动必定有机械能损失B．物体做阻尼振动时，由于振幅减小，频率也随着减小C．物体做阻尼振动时，振幅虽然减小，但是频率不变D．做阻尼振动的物体，振动频率仍由自身结构特点决定例2.（多选）单摆在空气中振动，振幅逐渐减小，下列说法正确的是（）A．机械能逐渐转化为其他形式的能B．后一时刻的动能一定小于前一时刻的动能C．后一时刻的势能一定小于前一时刻的势能D．后一时刻的机械能一定小于前一时刻的机械能3.受迫振动(1)驱动力：加在振动系统上的周期性外力，叫做驱动力(2)受迫振动：系统在驱动力作用下的振动(3)受迫振动的周期和频率物体做受迫振动时，振动稳定后的频率等于驱动力的频率，跟物体的固有频率无关4.自由振动像弹簧振子和单摆那样，物体偏离平衡位置后，它们就在自己的弹力或重力作用下振动起来，而不需要其他外力的推动，这种振动叫做自由振动.5.共振(1)共振：驱动力频率驱f 等于系统的固有频率固f 时，受迫振动的振幅最大，这种现象叫做共振(2)共振的条件： 驱f 固f ，即驱动力的频率与物体的固有频率相等(3)共振曲线如图所示，共振曲线的横坐标为驱动力的频率，纵坐标为受迫振动物体的振幅，共振曲线直观地反映出驱动力的频率对受迫振动物体振幅的影响，由共振曲线可知，当驱动力的频率与物体的固有频率相等时，受迫振动的振幅最大. (4)共振的利用与防止①利用：由共振的条件知，要利用共振，就应尽量使驱动力的频率与物体的固有频率一致，如：共振筛、荡秋千、共振转速计共鸣箱，核磁共振仪等.②防止：由共振曲线可知，在需要防止共振危害时，要尽量使驱动力的频率和固有频率不相等，而且相差越多越好，如：部队过桥应便步走.例3.（多选）如图所示，两个质量分别为M 和m 的小球，悬挂在同一根水平细线上，当M 在垂直于水平细线的平面内摆动时，下列说法正确的是( ) A ．两摆的振动周期是相同的B ．当两摆的摆长相等时，m 摆的振幅最大C ．悬挂M 的竖直细线长度变化时，m 的振幅不变D ．m 摆的振幅可能超过M 摆的振幅例4.（多选）如图所示，一根绷紧的水平绳上挂五个摆，其中A 、E 摆长均为l ，先让A 摆振动起来，其他各摆随后也跟着振动起来则（ ） A ．其他各摆振动周期跟A 摆相同 B ．其他各摆振动的振幅大小相等C ．其他各摆振动的振幅大小不同，E 摆的振幅最大D ．B 、C 、D 三摆振动的振幅大小不同，B 摆的振幅最小二、技巧总结2.对共振现象的两点说明(1)从受力角度来看：振动物体所受驱动力的方向跟它的运动方向相同时，驱动力对它起加速作用，使它的振幅增大，驱动力的频率跟物体的固有频率越接近，使物体振幅增大的力的作用次数就越多，当驱动力的频率等于物体的固有频率时，它的每一次作用都使物体的振幅增加，从而振幅达到最大.(2)从功能关系来看：当驱动力的频率越接近物体的固有频率时，驱动力与物体运动一致的次数越多，驱动力对物体做正功越多振幅就越大.当驱动力的频率等于物体的固有频率时，驱动力始终对物体做正功，使振动能量不断增加，振幅不断增大，直到增加的能量等于克服阻尼作用损耗的能量，振幅才不再增加.3.微波炉原理微波炉的微波频率与水分子振动的固有频率2500MHz非常接近，因此，当微波照射到食物时，微波施加的驱动力使食物中的水分子做受迫振动，并且处于共振状态而剧烈振动，使食物的温度迅速升高，由于这种“加热”方式是从里到外同时发生的，所以比其他煮熟食物的方式更快捷.4.减振原理思路一是给被保护的物体加一层减振的阻尼材料（如泡沫塑料等），使冲击过程的机械能尽可能多地转化为阻尼材料的内能，减轻被保护物体受到的冲击作用. 思路二是在物体与外界冲击作用之间安装一个“质量一弹簧”系统，如果该系统的固有周期比外界冲击力的周期大很多，它不会及时地把该冲击力传递给物体，这种延缓的过程实际上对冲击力起到了平均的作用。

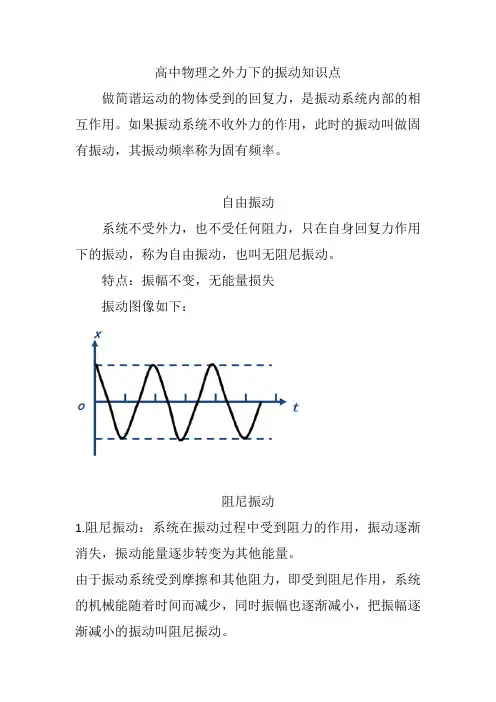

高中物理之外力下的振动知识点做简谐运动的物体受到的回复力，是振动系统内部的相互作用。

如果振动系统不收外力的作用，此时的振动叫做固有振动，其振动频率称为固有频率。

自由振动系统不受外力，也不受任何阻力，只在自身回复力作用下的振动，称为自由振动，也叫无阻尼振动。

特点：振幅不变，无能量损失振动图像如下：阻尼振动1.阻尼振动：系统在振动过程中受到阻力的作用，振动逐渐消失，振动能量逐步转变为其他能量。

由于振动系统受到摩擦和其他阻力，即受到阻尼作用，系统的机械能随着时间而减少，同时振幅也逐渐减小，把振幅逐渐减小的振动叫阻尼振动。

特点：振幅减小，能量减小，周期不变，频率不变振动图象如下：受迫振动1.驱动力：如果用周期性的外力作用于振动系统，补偿系统的能量损耗，使系统持续等幅地振动下去，这种周期性外力叫做驱动力。

2.受迫振动：系统在驱动力作用下的振动叫做受迫振动3.受迫振动的周期和频率：物体做受迫振动时，振动稳定后的周期周期和频率等于驱动力的周期和频率，与物体的固有周期和频率没有关系共振1.定义：驱动力的频率等于振动物体的固有频率时，受迫振动的振幅最大，这种现象叫做共振。

2.共振的条件：驱动力的频率等于振动物体的固有频率，即f驱=f固3.共振曲线：受迫振动的振幅随驱动力频率变化的图线，叫做共振曲线由图可知，f驱与f固越接近，振幅A越大；当f驱＝f固时，振幅A最大。

共振的应用与防止需要利用共振时应该使驱动力的频率接近振动系统的固有频率；需要防止共振时应该使驱动力的频率远离振动系统的固有频率（1）利用共振的有：共振筛、转速计、微波炉、打夯机、跳板跳水、荡秋千等（2）防止共振的有：机床底座、航海、军队过桥、高层建筑、火车车厢等习题演练一砝码和一轻弹簧构成弹簧振子，图1所示的装置可用于研究该弹簧振子的受迫振动。

匀速转动把手时，曲杆给弹簧振子以驱动力，使振子做受迫振动。

把手匀速转动的周期就是驱动力的周期，改变把手匀速转动的速度就可以改变驱动力的周期。

外力作用下的振动【学习目标】1．知道什么是阻尼振动和阻尼振动中能量转化的情况。

2．知道做受迫振动物体的振动频率跟固有频率无关，而等于驱动力的频率。

3．知道共振以及发生共振的条件，知道共振的应用和防止的实例。

4．会用单摆测定重力加速度．5．学会用公式法和图像法处理实验数据．【要点梳理】要点一、振动的分类1．振动的分类按振子受力的不同可将振动分为：（1）自由振动（又称固有振动）．回复力是系统内部的相互作用力．弹簧振子的弹力是系统内部的力，单摆的重力的切向分量也是系统内部的力．（2）阻尼振动．系统受到摩擦力或其他阻力．系统克服阻力的作用要消耗机械能．因而振幅减少，最后停下来，阻尼振动的图像如图所示．要点诠释：物体做阻尼振动时，振幅虽不断减小，但振动的频率仍由自身结构特点所决定。

并不会随振幅的减小而变化．例如：用力敲锣，由于锣受到空气的阻尼作用，振幅越来越小，锣声减弱，但音调不变．（3）受迫振动．如系统受到周期性外力的作用，就可以利用外力对系统做功，补偿系统因阻尼作用而损失的能量，使系统持续地振动下去．这种周期性的外力叫驱动力．系统在驱动力作用下的振动叫受迫振动．2．受迫振动的频率系统做受追振动的频率总是等于驱动力的频率，与系统的固有频率无关．3．共振系统做受迫振动时，如果驱动力的频率可以调节，把不同频率的驱动力先后作用于同—个振动系统，其受迫振动的振幅将不同，如图是共振曲线图．驱动力频率f等于系统的固有频率f0时，受迫振动的振幅最大，这种现象叫做共振．要点诠释：驱动力频率接近物体的固有频率时，受迫振动的振幅最大，这种现象叫做共振．要点二、共振的应用与防止1．共振的应用与防止（1）共振的应用：由共振的条件知，要利用共振就应尽量使驱动力的频率与物体的固有频率一致．如：共振筛、共振转速计、共鸣箱、核磁共振仪等．①共振筛：共振筛是利用共振现象制成的．把筛子用四根弹簧支起来，在筛架上安装一个偏心轮，就成了共振筛．偏心轮在发动机的带动下转动时，适当调节偏心轮的转速，可以使筛子受到的驱动力的频率接近筛子的固有频率，筛子发生共振，提高了筛选工作的效率．②共鸣箱：乐器发出的声音也作为驱动力使乐器箱内的空气做受迫振动．当满足共振条件时，箱内空气处于共振状态而有较大的振幅，这种声音的共振现象通常叫做共鸣．各种各样的乐器如小提琴、大提琴、二胡、琵琶……它们都有形状不同、构造各异的共鸣箱，靠箱内空气的共鸣，才发出洪亮、美妙、动听的声音．③在无线电接收技术中用到的电谐振，它是共振的另一种表现形式．（2）共振的防止：由共振曲线可知，在需要防止共振时，要尽量使驱动力的频率和物体振动的固有频率不相等，而且相差越多越好．要点诠释：如：部队过桥时，为避免周期性的驱动力使桥发生共振，应便步走．2．微波炉原理微波炉的微波频率与水分子振动的固有频率2500 MHz非常接近，因此，当微波照射到食物时，微波施加的驱动力使食物中的水分子做受迫振动，并且处于共振状态而剧烈振动，使食物的温度迅速升高．由于这种“加热”方式是从里到外同时发生的，所以比其他煮熟食物的方式更快捷．3．减振原理思路一是给被保护的物体加一层减振的阻尼材料（如泡沫塑料等），使冲击过程的机械能尽可能多地转化为阻尼材料的内能，减轻被保护物体受到的冲击作用．思路二是在物体与外界冲击作用之间安装一个“质量一弹簧”系统，如果该系统的固有周期比外界冲击力的周期大很多，它不会及时地把该冲击力传递给物体，这种延缓的过程实际上对冲击力起到了平均的作用．4．声音的共振现象（共鸣）如：取两个频率相同的音叉A 和B ，相距不远并排放在桌面上，敲击音叉A 的叉股，使它发声，过一会儿用手抓住音叉A 的叉股，可听到没有被敲的音叉B 在发声．说明B 受A 的驱动作用而发生了共振．声音的共振在乐器上应用很广泛，如小提琴、二胡等，通过共振现象，可以增加声强，改善音色．二胡、小提琴等弦乐器主要是由弦的振动带动周围空气振动而发声的． 二胡、小提琴等弦乐器都带有一个“箱子”，这是因为这些“箱子”中都有空气，当弦乐器中的弦振动发声时，对“箱子”中的空气柱有一个周期性的驱动力，使“箱子”中的空气柱也振动起来，改变“箱子”的大小和形状，就会改变空气柱的固有频率，当它的固有频率与驱动力的频率相同时，就会出现声音的共振现象——共鸣，使乐器中原来的声音变得洪亮动听，因此把这个“箱子”叫做共鸣箱．弦乐器的弦一般很细，与周围空气的接触面积很小，即使再强烈的弦振动，也搅动不了多少空气，所以它发出的声音也不会很强，但是，把弦的振动传给共鸣箱后，就能搅动许多空气，这样就把声音放大了．要点诠释：乐器的共鸣箱不仅有放大声音的作用，而且兼有改善音色的作用．如：音箱的固有频率在低音范围，演奏到某些音调时，由于共鸣的作用，发音可以很强，使音色浑厚动听．要点三、利用单摆测定重力加速度1．实验内容 （1）实验目的：利用单摆测定当地的重力加速度，巩固和加深对单摆周期公式的理解． （2）实验原理：单摆在偏角很小时，可看成简谐运动，其固有周期2T =，可得224l g T π=．据此，通过实验方法测出摆长l 和周期T ，即可计算得到当地的重力加速度值．（3）实验器材：铁架台及铁夹，金属小球（最好上面有一个通过球心的小孔），秒表，细线（1 m 左右），刻度尺（最小刻度为m m ）． （4）实验步骤：①让细线穿过球上的小孔，在细线的一端打一个稍大一些的线结，制成一个单摆． ②将铁夹固定在铁架台上端，铁架台放在实验桌边，使铁夹伸出桌面之外，然后把单摆上端固定在铁夹上，使摆球自由下垂．③用刻度尺测量单摆的摆长（摆线静止悬挂时从悬点到球心间的距离）．④把此单摆从平衡位置拉开一个角度，并使这个角不太大，再释放小球．当摆球摆动稳定以后，过最低位置时，用秒表开始计时，测量单摆全振动30次（或50次）的时间，求出1次全振动的时间，即单摆的振动周期．⑤改变摆长，反复测量三次，将算出的周期T 及测得的摆长l 代入公式224lg T π=，求出重力加速度的值，然后求g 的平均值． 2．实验数据的处理（1）平均值法：每改变一次摆长，将相应的l 和T 代入公式224lg Tπ=中，求出g 值，并最后求出g 的平均值．（2）图像法：由2T =，得224T l g π=，作出2T l -　图像，即以2T 为纵轴，以l 为横轴．其斜率24k gπ=，由图像的斜率即可求出重力加速度g ．3．实验注意事项（1）选择材料时应选择细而不易伸长的线，比如用单根尼龙丝、丝线等，长度一般不应短于1m ，小球应选用密度较大的金属球，直径应较小，最好不超过2 cm ．（2）单摆悬线的上端不可随意卷在铁夹的杆上，应夹紧在铁夹中，以免摆动时发生摆线下滑、摆长改变的现象．（3）注意摆动时控制摆线偏离竖直方向不太大，可通过估算振幅的办法掌握． （4）摆球摆动时，要使之保持在同一个竖直平面内，不要形成圆锥摆．（5）计算单摆的振动次数时，应以摆球通过最低位置时开始计时为好，以后摆球应从同一方向通过最低点时计数，要多测几次（如30次或50次）全振动的时间，用取平均值的办法求周期．4．误差的分析（1）本实验系统误差主要来源于单摆模型本身是否符合要求．即：悬点是否固定，是单摆还是复摆．球、线是否符合要求，振动是圆锥摆还是同一竖直平面内的振动以及测量哪段长度作为摆长等等．只要注意了上面这些方面，就可以使系统误差减小到远远小于偶然误差，达到忽略不计的程度．（2）本实验偶然误差主要来自时间（即单摆周期）的测量上．因此，要注意测准时间（周期），要从摆球通过平衡位置开始计时，并采用倒数计时计数的方法，不能多记或漏记振动次数．为了减小偶然误差，进行多次测量后取平均值．（3）本实验中长度（摆线长、摆球的直径）的测量时，读数读到毫米位即可（即使用游标卡尺测摆球直径也只需读到毫米位），时间的测量中，秒表读数的有效数字的末位在“秒”的十分位即可，秒表读数不需要估读．【典型例题】类型一、阻尼振动的理解例1．上端固定的一根细线下面悬挂一摆球，摆球在空气中摆动，摆动的幅度越来越小，对此现象下列说法正确的是（ ）． A ．能量正在消失 B ．摆球机械能守恒C．只有动能和重力势能的相互转化D．总能量守恒，摆球的机械能正在减少，减少的机械能转化为内能【思路点拨】分析小球在摆动中各力的做功情况，则可得出能量的转化情况．【答案】D【解析】根据能量守恒定律可知，能量不会消失，故A错误；由题意可知，摆球的机械能由于阻力做功越来越小，故机械能不再守恒，减小的机械能转化为周围的内能；故D 正确，BC错误。
