气敏传感器及信号调理电路概要

气敏传感器及信号调理电路概要

3.2体电阻控制型传感器
• 体电阻控制型气敏元件，受到外界氧 分压强，或还原性气体的还原作用， 致使晶体中的结构缺陷发生变化，随 之体电阻发生变化。这种变化是可逆 的，当待测气体脱离后气敏元件又恢 复原状。
氧化铁系气敏元件 γ -Fe2O3气敏元件
• 当它与气体接触时，随着气体浓度的增加形 成Fe2+离子，而变成Fe3O4，使器件的体电 阻下降。当被测气体脱离后，它又被氧化， 即恢复原状态。
ρ —检测元件的电阻温度系数； Δ T—由于可燃性气体接触燃烧所引起的检测元件的温度增加值； Δ H—可燃性气体接触燃烧的发热量； C—检测元件的热容量； Q—可燃性气体的燃烧热；m—可燃性气体的浓度[％(Vol)]； α—由检测元件上涂覆的催化剂决定的常数。
RF1 RF R1 E E0 RF1 RF2 RF R1 R2




因为Δ RF很小，且RF1•R1=RF2•R2
R1 E E0 R1 R2 RF1 RF2


RF2 RF1
接触燃烧式气敏传感器
可燃性气体(H2、CO、CH4等)与空气中的氧 接触，发生氧化反应，产生反应热(无焰接触 燃烧热)，使得作为敏感材料的铂丝温度升高， 电阻值相应增大。一般情况下，空气中可燃 性气体的浓度都不太高(低于10％)，可燃性 气体可以完全燃烧，其发热量与可燃性气体 的浓度有关。
--主要用于可燃性气体的检 测
MOS二极管气敏器件的C—U特性
•
其漏极电流ID有栅压控制，将栅 极和漏极短路，在源极和漏极之间加 电压，ID的计算式为ID=β（UG-UT）2， 始终UT为ID流过时最小临界电压值。 • 在测量中，UT会随空气中所含H2浓度 的增高而降低。

6.1气敏传感器基本原理及测量电路.pptx

6.1气敏传感器基本原理及测量电路.pptx
阻的特性影响很大，因此加热器的加热电压必须恒定。 如前所述，MQN型气敏传感器使用时气敏电阻工作时必须加热到200300℃，
其目的是加速被测气体的化学吸附和电离的过程并烧去气敏电阻表面的污物（起清洁 作用）。
— 20 —
8. 气体检测使用注意事项
2）温度补偿 半导体气敏电阻在气体中的电阻值与温度和湿度有关。当温度和湿度较低时，电
测量转换电路
据分压比定律，Uo不受温度影响，减小了
测量误差。
汽车尾气分析
二氧化钛氧浓度传感器可 用于汽车或燃烧炉排放气 体中的氧浓度测量。
观察右图看说明非线性特性对 浓度超限报警是否有利？
气敏半导体的灵敏度特性曲线
— 18 —
— 19 —
8. 气体检测使用注意事项
1）气敏电阻使用时一定要加热 一般由变压器二次绕组交流输出或直流电压提供低电压加热。加热温度对气敏电
阻值较大；温度和湿度较高时，电阻值较小。因此，即使气体浓度相同，电阻值也会 不同，需要进行温度补偿。
如前所述，TiO2氧浓度传感器的测量转换电路中，与TiO2气敏电阻串联的热敏电 阻Rt 起温度补偿作用。
— 21 —
8. 气体检测使用注意事项
• 温度补偿中实用的热敏电阻工作原理 • 半导体热敏电阻简称热敏电阻，是一种新型的半导体测温元件。 • 热敏电阻是利用半导体的电阻值随温度的变化而显著变化的特性实现测
气敏传感器类型：
半导体气敏传感器 接触燃烧式气敏传感器 电化学气敏传感器
2.气敏传感器外形
— 5—
半导体气敏传感器应用最多。它的 应用主要有：一氧化碳气体的检测、 瓦斯气体的检测、煤气的检测、氟 利昂的检测、呼气中乙醇的检测、 人体口腔口臭的检测等等。
— 6—

气敏传感器

气敏传感器
BZ
蜂鸣器
R1
气敏传感器
R3
SCR
~U
R6
R2
R4
W
R5
氖管 NTC电阻
PTC电阻 氖管 B R2
R3
BCR BZ 蜂鸣器 R4
~U
气敏传感器
R1
图为正温度系数热敏电阻(R2)的延时电路。 刚通电时，其电阻值也小，电流大部分经热敏电阻回到变压 器，蜂鸣器(BZ)不发出报警。当通电1～2min后，阻值急剧 增大，通过蜂鸣器的电流增大，电路进入正常的工作状态。
3.2 应用举例
例1：家用可燃性气体报警器电路。
B
R
~220V 氖管Biblioteka 气敏传感器BZ 蜂鸣器
家用可燃性气体报警器电路
图是设有串联蜂鸣器的应用电路。随着环境中可燃性气体浓 度的增加，气敏元件的阻值下降到一定值后，流入蜂鸣器的 电流，足以推动其工作而发出报警信号。
例2：实用酒精测试仪（测试驾驶员醉酒的程度）。
（2）薄膜型
在石英基片上蒸发或溅射一层半导体薄膜
制成（厚度0.1μm以下）。上下为输出电极和加
热电极，中间为加热器。 金属氧化物 输出极 加热器
薄膜型
加热电极
2.3 工作原理
元件加热到稳定状态，当有气体吸附时，吸附分子在气敏元 件表面自由扩散(物理吸附)，一部分吸附分子被蒸发掉，一部 分吸附分子产生热分解固定在吸附处(化学吸附)。 当半导体的功函数大于吸附分子的离解能，吸附分子向半导 体释放电子成为正离子吸附，半导体载流子数增加，半导体 电阻率减少，阻值降低。具有正离子吸附倾向的气体被称为 还原性气体(例H2、CO、炭氢化合物和酒类等)。 当半导体的功函数小于吸附分子的电子亲和力，吸附分子从 半导体夺走电子成为负离子吸附，半导体载流子数减少，电 阻率增大，阻值增大。具有负离子吸附倾向的气体被称为氧 化性气体(例O2、NOx等)。

气敏和湿敏电阻传感器图片及应用

气敏和湿敏电阻传感器图片及应用

5—补偿电阻 6－陶瓷片 7－TiO2氧敏电阻 8－进气口
9－引脚 2021/3/18
14
氧浓度传感器外形
可用于汽车 尾气测量
2021/3/18
15
汽车尾气分析
2021/3/18
16
有毒气体传感器的使用
2021/3/18
17
湿敏电阻传感器
绝对湿度：是指大气中水汽的密度，即每 一立方米大气中所含水汽的质量(克数)。
a）气敏烧结体 b）气敏电阻外形 c）基本测量转换电路
1—引脚 2—塑料底座 3—烧结体 4—不锈钢网罩 5—加热电极 6—工作电极 7—加热回路电源 8—测量回路电源
2021/3/18
3
气敏电阻外形
其他可燃性 气体传感器
酒精传感器
酒精测试仪
呼气管
2021/3/18
5
酒精传感器的选择性
2021/3/18
NH3传感器
2021/3/18
11
二、二氧化钛氧浓度传感器
半导体材料二氧化钛（TiO2）属于N型半导体， 对氧气十分敏感。其电阻值的大小取决于周围环境的 氧气浓度。当周围氧气浓度较大时，氧原子进入二氧 化钛晶格，改变了半导体的电阻率，使其电阻值增大。
2021/3/18
12
二、二氧化钛氧浓度传感器
气敏电阻
使用气敏电阻传感器（以下简称气敏电阻），可 以把某种气体的成分、浓度等参数转换成电阻变化量， 再转换为电流、电压信号。
气敏电阻品种繁多，主要有可测量还原性气体和 测量氧气浓度的两大类。
一、还原性气体传感器 所谓还原性气体就是在化学反应中能给出电子， 化学价升高的气体。还原性气体多数属于可燃性气体， 例如石油蒸气、酒精蒸气、甲烷、乙烷、煤气、天然 气、氢气等。 测量还原性气体的气敏电阻一般是用SnO2、ZnO 或Fe2O3等金属氧化物粉料添加少量铂催化剂、激活 剂及其它添加剂，按一定比例烧结而成的半导体器件。

气敏传感器ppt课件

气敏传感器ppt课件

且价格便宜。 利用特定材料还可以使器件对某些气体特别敏感。
(1) MOS二极管气敏器件 MOS二极管气敏元件制作过程 是在P型半导体硅片上，利用热氧化工艺生成一层厚度为50~100
nm的二氧化硅(SiO2)层，然后在其上面蒸发一层钯(Pd)的金 属薄膜，作为栅电极，如图9-5(a)所示。
M(P d)
气敏传感器
提问：同学们都会知道哪些是有毒有害的气体呢？ 煤气、CO、甲烷、烟雾 是的，这些气体当达到一定浓度的时候都会危机到我们的生命。 2、那我们要如何预防有害气体对我们的生命安全造成的伤害呢？ 装个对这些有害气体敏感的报警器。这章要介绍的气敏传感器就是
这种报警器电路里一个很重要的器件。接下来我们就开始介绍气 敏传感器。
规则总结：
氧化型气体＋N型半导体：载流子数下降， 电阻增加
还原型气体＋N型半导体：载流子数增加， 电阻减小
氧化型气体＋P型半导体：载流子数增加， 电阻减小
还原型气体＋P型半导体：载流子数下降， 电阻增加
4 、半导体气敏传感器类型及结构
1. 电阻型半导体气敏传感器
电 极 (铂 丝 ) 氧 化 物半 导 体
Si O2 P—Si
C
Ca Cs
a b
O V
(a)
(b)
(c)
图 9-5 MOS二极管结构和等效电路 (a) 结构； (b) 等效电路； (c) C-U特性
(2)MOS场效应晶体管气敏器件
MOSFET)的结构效应晶体管(PdD
Al
Si O2
N＋
N＋
P—Si
图 9-6 钯—MOS场效应晶体管的结构
当还原型气体吸附到N型半导体上，氧化型气体 吸附到P型半导体上时，则载流子增多，使半 导体电阻值下降。

气敏传感器

气敏传感器

（2）薄膜型
在石英基片上蒸发或溅射一层半导体薄膜
制成（厚度0.1μm以下）。上下为输出电极和加
热电极，中间为加热器。 金属氧化物 输出极 加热器
薄膜型
加热电极
Hale Waihona Puke 2.3 工作原理元件加热到稳定状态，当有气体吸附时，吸附分子在气敏元 件表面自由扩散(物理吸附)，一部分吸附分子被蒸发掉，一部 分吸附分子产生热分解固定在吸附处(化学吸附)。 当半导体的功函数大于吸附分子的离解能，吸附分子向半导 体释放电子成为正离子吸附，半导体载流子数增加，半导体 电阻率减少，阻值降低。具有正离子吸附倾向的气体被称为 还原性气体(例H2、CO、炭氢化合物和酒类等)。 当半导体的功函数小于吸附分子的电子亲和力，吸附分子从 半导体夺走电子成为负离子吸附，半导体载流子数减少，电 阻率增大，阻值增大。具有负离子吸附倾向的气体被称为氧 化性气体(例O2、NOx等)。
3.2 应用举例
例1：家用可燃性气体报警器电路。
B
R
~220V 氖管
气敏传感器
BZ 蜂鸣器
家用可燃性气体报警器电路
图是设有串联蜂鸣器的应用电路。随着环境中可燃性气体浓 度的增加，气敏元件的阻值下降到一定值后，流入蜂鸣器的 电流，足以推动其工作而发出报警信号。
例2：实用酒精测试仪（测试驾驶员醉酒的程度）。
测量电路：
MQ-4传感器外形：
谢谢！
半导体气敏元件的特性参数：
（1）气敏元件的电阻值 将电阻型气敏元件在常温下洁净空气中的电阻值，称为气敏元件( 电阻型)的固有电阻值，表示为Ｒａ。一般其固有电阻值在(103～ 105)Ω范围。 测定固有电阻值Ｒａ时 , 要求必须在洁净空气环境中进行。由于 经济地理环境的差异，各地区空气中含有的气体成分差别较大，

气敏传感器的电路设计

气敏传感器的电路设计

2
酒精传感 器工作原理
本实验采用的是适用于测试酒精浓度的系列气 敏元件，其基本结构如图 1 所示。 气敏元件由微型三氧化二铝，陶瓷管，二氧化 锡敏感层，测量电极和加热器构成，敏感元件固定
车” 及“醉酒驾车” 极易发生道路交通事故，严 在不锈钢网制成的腔体内。气敏元件 A .A .B .B 并 重危害了道路交通安全和人民生命财产安全。人饮 � 联成 A B 两端用于测试，另外两个管脚 为加热电 酒后，酒精通过消化系统被人体吸收，经过血液循 源接线。
SUN Q （T
U
， YA N Z T
， LI U M 300072 ）
� � � � � � � � � � � � � � � � � � ： � � � T � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � .T ， � � � � � � � � � � � � � � � � � � � � � � � � � � � .T . ： ； ； 环，约有 90% 的酒精通过肺部呼气排出， 通过测量 呼气中的酒精含量，就可判断其醉酒程度。因此如 何使交管人员对每个司机的体内酒精含量有一个量 化的测量值，以便确定司机是否酒后驾车在交通事 故处理中有重要的意义。酒精气敏传感器恰好能检 测出呼气中的酒精含量，通过放大电路放大处理， 可得到与酒精气体浓度成线性关系的电压信号，通 过转换电路可直接输出酒精浓度值。
把阻值变化变成电压变化，具体应用时，将输出信 � � � � � � � � 放大电路的输出 = （ 1 + 5 3 ） 6（ 4 + � 3 号 （ 电压） 经过转换，显示相应的气体浓度。 � � � � ），通常取 = 、 = ，所以

气敏传感器

气敏传感器

1.3 半导体式气敏传感器的工作原理 半导体式气敏传感器：
–利用半导体气敏元件同气体接触，造成 半导体性质发生变化的原理来检测特定 气体的成分或者浓度
半导体式气敏传感器可分为：
–电阻式 –非电阻式
表面电阻控制型气敏传感器的工作原理 ㈠表面电导理论 表面电阻控制型元件的表面电阻会根据待测气体 种类及浓度的不同增大或减小。当半导体器件被加热 到稳定状态，在气体接触半导体表面而被吸附时，被 吸附的分子首先在表面物性自由扩散，失去运动能量， 一部分分子被蒸发掉，另一部分残留分子产生热分解 而固定在吸附处（化学吸附）。吸附分子和材料表面 层交换电子而带上不同的电荷成为正离子或负离子， 同时影响半导体材料表面层的性质。
体电阻控制型
半导体气敏传感器 二极管式气敏传感器 非电阻控制型 MOS二极管式气敏传感器 Pd-MOSFET气敏传感器
图1：半导体式气敏传感器的分类
气敏传感器的性能要求：
对被测气体具有较高的灵敏度 对被测气体以外的共存气体或物质不敏感 性能稳定，重复性好 动态特性好，对检测信号响应迅速 使用寿命长 制造成本低，使用与维护方便等
正是由于吸附的气体分子从材料表面得到或者给 予电子，使表面层的阻值发生了改变，我们分别考虑 以下两种情况：
当半导体的功函数小于吸附分子的亲和力时， 吸附分子将从器 件夺得电子而变成负离子吸附， 半导体表面呈现空间电荷区。 氧气等具有负离子吸附倾向的气体被称为氧化型气体或电子 接收性气体。 如果半导体的功函数大于吸附分子的离解能，吸附分子将向器 件释放出电子，而形成正离子吸附。具有正离子吸附倾向的 气体有H2、CO、碳氢化合物和醇类，它们被称为还原型气体 或电子供给性气体。
图6 ：输出电压与温度的关系
2.2 半导体传感器在实际电路中的应用

气敏传感器

气敏传感器

二、常见气敏传感器的原理
（2）SnO2气敏元件的结构 1）烧结型SnO2气敏元件
a）芯片结构；b）符号；c）应用连接方式 直热式气敏元件结构及符号
二、常见气敏传感器的原理
旁热式气敏元件结构及符号 a）管芯结构；b）符号
二、常见气敏传感器的原理
2）厚膜型SnO2气敏元件
3）薄膜型SnO2气敏元件
三、常见气敏传感器的应用
1.有害气体鉴别、报警与控制电路
三、常见气敏传感器的应用
2.瓦斯报警器
三、常见敏传感器的应用
3.酒精检测报警器
四、气敏传感器的使用注意事项
（1）工作环境注意清洁 （2）工作电压要稳定 （3）温度补偿 （4）延时控制
2.ZnO气敏元件 氧化锌的物理、化学性能稳定，也是N型半导体，
具有六方晶系纤锌矿型和立方晶系NaCl型结构。气敏
元件的工作温度较高（400～500℃），ZnO气敏元件也 可分为烧结型、厚膜型和薄膜型三种。 （1）烧结型ZnO气敏元件 烧结型ZnO气敏元件的工作原理与SnO2相似。当使
用铂作为催化剂时，ZnO气敏元件对乙醇、丙烷、丁烷
二、常见气敏传感器的原理
（3）SnO2气敏元件测量电路
SnO2气敏元件测量电路如图所示，图a为直流电 源供电，图b和图c为交流电源供电。图a和图b为旁 热式气敏电阻电路，图c为直热式气敏电阻电路。
a）直流电源供电电路 b）旁热式气敏电阻电路 c）直热式气敏电阻电路
SnO2气敏电子测量电路
二、常见气敏传感器的原理
二、常见气敏传感器的原理
3.γ—Fe2O3气敏元件 由于铁是过渡金属元素，是一种很好的催化剂，因 此γ—Fe2O3半导体不需要加入添加剂就可作气敏元件。 γ—Fe2O3气敏元件对丙烷（C3H8）和异丁烷（i—C4H10）

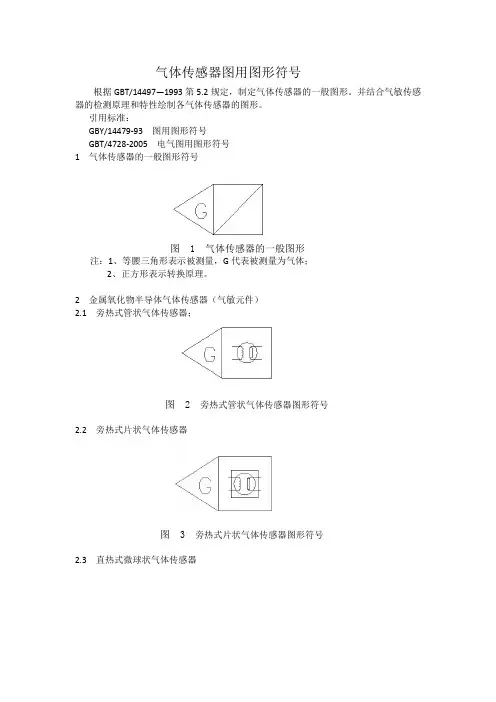

气体传感器图用图形符号

气体传感器图用图形符号

气体传感器图用图形符号根据GBT/14497—1993第5.2规定，制定气体传感器的一般图形。

并结合气敏传感器的检测原理和特性绘制各气体传感器的图形。

引用标准：GBY/14479-93 图用图形符号GBT/4728-2005 电气图用图形符号1 气体传感器的一般图形符号图 1 气体传感器的一般图形注：1、等腰三角形表示被测量，G代表被测量为气体；2、正方形表示转换原理。

2 金属氧化物半导体气体传感器（气敏元件）2.1 旁热式管状气体传感器；图 2 旁热式管状气体传感器图形符号2.2 旁热式片状气体传感器图 3 旁热式片状气体传感器图形符号2.3 直热式微球状气体传感器图 4 直热微球式气体传感器图形符号2.4 热线型微球状气体传感器图 5 热线型微球状气体传感器图形符号2.5 常温气体传感器图 6 常温气体传感器图形符号3 催化气体传感器图7 催化气体传感器图形符号4 电化学气体传感器4.1 电化学两电极气体传感器图 8 电化学两电极气体传感器图形符号4.2 电化学三电极气体传感器图 9 电化学三电极气体传感器图形符号4.3 固体电解质气体传感器图10 固体电解质气体传感器图形符号5 声表面波气体传感器图 11 声表面波气体传感器图形符号6 热电式红外气体传感器图 12 热电式红外气体传感器图形符号7 热效应热导气体传感器图 13 热效应热导气体传感器图形符号8 气敏二极管图 14 气敏二极管气体传感器图形符号9 场效应气体传感器图 15 场效应气体传感器图形符号表1气体传感器图用图形符号旁热式管状气体传感器旁热式片状气体传感器直热微球式气体传感器热线型微球状气体传感器常温气体传感器催化气体传感器电化学两电极气体传感器电化学三电极气体传感器固体电解质气体传感器声表面波气体传感器热电式红外气体传感器热效应热导气体传感器气敏二极管场效应气体传感器传感器的命名＼代号和图形符号国标GB 7666-1987规定了传感器的命名方法及图形符号，并将其作为统一传感器命名及图形符号的依据。

第9章 气敏传感器

第9章 气敏传感器
其可靠性和使用寿命都较直 热式气敏元件为高。目前市 售的 SnO2 系气敏元件大多 为这种结构形式。
图9-3 旁热式气敏元件结构
2.厚膜型 SnO2 气敏元件
厚膜型SnO2气敏元件是用丝网印刷技术将浆料制备而成的，其机械强度
和一致性都比较好，且与厚膜混合集成电路工艺能较好相容，可将气敏元件 与阻容元件制作在同一基片上，利用微组装技术与半导体集成电路芯片组装 在一起，构成具有一定功能的器件。
声光 报警
V
旁热式烟雾、有害气体传感器。
无有害气体时阻值较高(10 左
右)，有有害气体或烟雾进入时阻 值急剧下降，A、B两端电压下降
吸合，合上排风扇 电源开关自动排风
它可用于家庭对煤气、一氧化碳、 液化石油气等泄漏实现监测报警
当7 脚 电位 等于
0.18V时,VL1 被点亮 0.53V时，则 VL1 和VL2 点亮
Pd- MOS二极管气敏元件是在P型硅上集成一层二氧化硅层，在氧化层
蒸发一层钯（Pd）金属膜作栅电极。氧化层（ SiO2 ）的电容Ca是固定不变 的。而硅片与 SiO2 层电容Cs是外加电压的函数，所以总电容C是栅极偏压 的函数，其函数关系称为该MOS管的电容一电压(C—U)特性。MOS二极管的 等效电容C随电压U变化。
通常器件工作在空气中，由于氧化的作用，空气中的氧被半导体（N型半 导体）材料的电子吸附负电荷，结果半导体材料的传导电子减少，电阻增加， 使器件处于高阻状态； 当气敏元件与被测气体接触时，会与吸附的氧发生反应，将束缚的电子释 放出来，敏感膜表面电导增加使元件电阻减小。
2020/4/29
15
9.1.2 电阻型半导体气敏传感器
图9-2 直热式气敏器件结构
旁热式 SnO2 气敏元件

气敏传感器mq-3

气敏传感器mq-3

MQ-3 酒精检测用半导体气敏元件MQ-3气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。

当传感器所处环境中存在酒精蒸汽时，传感器的电导率随空气中酒精气体浓度的增加而增大。

使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。

MQ-3气体传感器对酒精的灵敏度高，可以抵抗汽油、烟雾、水蒸气的干扰。

这种传感器可检测多种浓度酒精气氛，是一款适合多种应用的低成本传感器。

MQ-3气体传感器特点* 对乙醇蒸汽有很高的灵敏度和良好的选择性* 快速的响应恢复特性* 长期的寿命和可靠的稳定性* 简单的驱动回路应用用于机动车驾驶人员及其他严禁酒后作业人员的现场检测；也用于其他场所乙醇蒸汽的检测。

测试电路气敏传感器的外观和相应的结构形式如图3所示，它由微型氧化铝陶瓷管、氧化锌敏感层，测量电极和加热器构成，敏感元件固定在塑料或不绣钢制成的腔体内，加热器为气敏元件提供了必要的工作条件。

封装好的气敏元件有6个管脚，其中4个用于信号取出，2个用于提供加热电流。

图3中①、②、③分别表示MQ-3乙醇传感器的引脚排布图、引脚功能图、使用接线图。

其中H-H表示加热极（如5V），A-A、B-B传感器表示敏感元件的2个极，图③中“V”为传感器的工作电压，同时也是加热电压。

MQ-3传感器的外观和相应的结构形式本设计主要是通过电阻分压电路测量酒精气体浓度变化的，而LM3914也是根据输入电压的大小决定点亮LED的数量的，因此可以先调试传感器之后的电路时是否正常。

使用5V稳MQ3 酒精传感器是气敏传感器，其具有很高的灵敏度、良好的选择性、长期的使用寿命和可靠的稳定性。

MQ3 型气敏传感器由微型Al2O3、陶瓷管和SnO2 敏感层、测量电极和加热器构成的敏感元件固定在塑料或者不锈钢的腔体内，加热器为气敏元件的工作提供了必要的工作条件。

传感器的标准回路有两部分组成：其一为加热回路；其二为信号输出回路，它可以准确反映传感器表面电阻的变化。

气敏传感器

气敏传感器

气敏电阻器的型号命名由三部分组成，各部分的含 义见下表。 第一部分用字母表示主称。 第二部分用字母表示用途或特征。 第三部分用数字表示产品序号。 国产气敏电阻的命名
பைடு நூலகம்
第一部分：主称
字母 含义
第二部分：用途或特征
字母 J K Y N P 含义 酒精检测用 可燃气体检测用 烟雾检测用 N型气敏元件 P型气敏元件
3
生物机电

优点:这种结构克服了直热式的缺点，其测量极与加 热丝分开，加热丝不与气敏元件接触，避免了回路间 的互相影响；元件热容易大，降低了环境气氛对元件 加热温度的影响，并保持了材料结构的稳定性。
国产QM-N5型和日本费加罗TGS＃812、813型等气
敏传感器都采用这种结构。
引线 引线 电极 加热 丝 电极 绝缘 瓷管 (a ) SnO2 烧 结 体 加热 丝 (b ) 测量 电极 加热 丝
（1）直接加热式SnO2气敏元件

由芯片(敏感体和加热器)，基座和金属防爆网罩三部分 组成。
加热极
SnO2烧结体 1 2 (a)结构
3
4
1 2
3 4
(b)符号
图1直热式气敏器件结构及符号
1 SnO2 烧结体 1 2 3 4 Ir—Pd 合金丝 (加热器兼电极) (a )
3
1 3
2
4 (b )
2 4
应，使半导体内部组成发生变化，而使电导率变化。
按照半导体变化的物理特性，又可分为电阻型和非电阻型，电 阻型半导体气敏元件是利用敏感材料接触气体时，其阻值变化来检
测气体的成分或浓度； 非电阻型半导体气敏元件是利用其它参数，
如二极管伏安特性和场效应晶体管的阈值电压变化来检测被测气体 的。
