耳机结构设计规范、注意事项

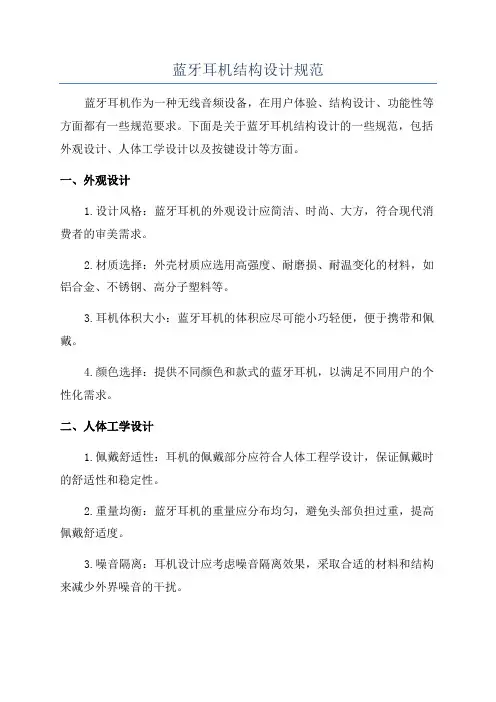

蓝牙耳机结构设计规范
蓝牙耳机作为一种无线音频设备，在用户体验、结构设计、功能性等方面都有一些规范要求。

下面是关于蓝牙耳机结构设计的一些规范，包括外观设计、人体工学设计以及按键设计等方面。

一、外观设计
1.设计风格：蓝牙耳机的外观设计应简洁、时尚、大方，符合现代消费者的审美需求。

2.材质选择：外壳材质应选用高强度、耐磨损、耐温变化的材料，如铝合金、不锈钢、高分子塑料等。

3.耳机体积大小：蓝牙耳机的体积应尽可能小巧轻便，便于携带和佩戴。

4.颜色选择：提供不同颜色和款式的蓝牙耳机，以满足不同用户的个性化需求。

二、人体工学设计
1.佩戴舒适性：耳机的佩戴部分应符合人体工程学设计，保证佩戴时的舒适性和稳定性。

2.重量均衡：蓝牙耳机的重量应分布均匀，避免头部负担过重，提高佩戴舒适度。

3.噪音隔离：耳机设计应考虑噪音隔离效果，采取合适的材料和结构来减少外界噪音的干扰。

4.耳机角度可调：耳机的部分应具有可调节的角度，以适应不同用户的耳朵形状和个人需求。

三、按键设计
1.按钮位置：按键应位于合适、易操作的位置，并确保不会受到误触发。

2.按钮布局：按键布局应符合人体工程学原则，避免按键之间太过接近，不易操作。

3.功能标识：按键应有明确的功能标识或图案，便于用户快速辨识和操作。

4.按键手感：按键手感应灵敏、舒适，避免使用过硬或过软的按键。

以上是关于蓝牙耳机结构设计的一些规范要求，通过符合这些规范，可以设计出外观、佩戴舒适度、操作便捷等多方面具有竞争力的蓝牙耳机产品。

同时，这些规范也能为用户提供更好的体验，提高产品的市场竞争力。

耳机的结构及工作原理引言概述：耳机作为一种常见的音频输出设备，广泛应用于各个领域。

它不仅可以提供高品质的音乐享受，还可以用于通话、语音识别等多种场景。

本文将详细介绍耳机的结构和工作原理，帮助读者更好地理解耳机的工作原理。

一、耳机的结构1.1 耳机的外壳耳机的外壳通常由塑料、金属或者复合材料制成。

外壳的设计既要满足美观的要求，又要保证耳机的结构稳固。

同时，外壳还需要考虑人体工学，以便提供舒适的佩戴体验。

1.2 耳机的驱动单元耳机的驱动单元是耳机最核心的部分，它负责将电信号转化为声音。

常见的驱动单元包括动圈驱动单元、动铁驱动单元和电容驱动单元。

动圈驱动单元结构简单，价格较低，适合一般用户；动铁驱动单元音质更好，价格较高，适合高端用户；电容驱动单元音质更为细腻，适合专业音乐制作等领域。

1.3 耳机的连接线耳机的连接线通常由导线和外部护套组成。

导线需要具备良好的传导性能和耐用性，常见的导线材料有铜、银等。

外部护套则起到保护导线的作用，常见的护套材料有塑料、橡胶等。

二、耳机的工作原理2.1 电信号的转换当音频设备输出电信号时，耳机的驱动单元会将电信号转换为声音。

具体而言，动圈驱动单元通过电磁感应原理使得薄膜振动，从而产生声音；动铁驱动单元则是通过电流通过线圈产生磁场，使得铁片振动，从而产生声音；电容驱动单元则是通过电信号改变电容板间距，从而产生声音。

2.2 阻抗匹配耳机的阻抗匹配是为了保证耳机与音频设备之间的匹配性。

阻抗是电流通过的阻力，不同的耳机阻抗会对音频设备的输出产生不同的影响。

一般来说，耳机的阻抗应该与音频设备的输出阻抗相匹配，以获得最佳的音质和音量。

2.3 声音的输出当驱动单元将电信号转换为声音后，声音会通过耳机的耳塞或耳罩输出。

耳塞式耳机通过耳塞直接将声音传递到耳朵，而耳罩式耳机则通过耳罩将声音隔离，提供更好的音质和舒适度。

三、耳机的使用注意事项3.1 音量控制使用耳机时，应注意控制音量，避免长时间使用高音量对听力造成损伤。

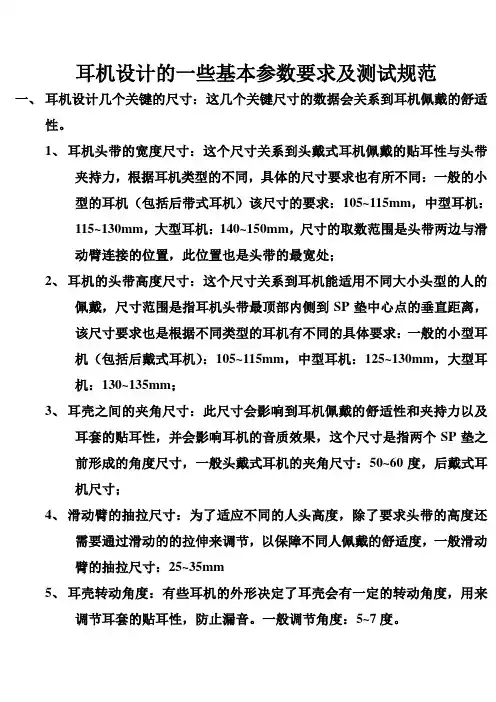

耳机设计的一些基本参数要求及测试规范一、耳机设计几个关键的尺寸：这几个关键尺寸的数据会关系到耳机佩戴的舒适性。

1、耳机头带的宽度尺寸：这个尺寸关系到头戴式耳机佩戴的贴耳性与头带夹持力，根据耳机类型的不同，具体的尺寸要求也有所不同：一般的小型的耳机（包括后带式耳机）该尺寸的要求：105~115mm，中型耳机：115~130mm，大型耳机：140~150mm，尺寸的取数范围是头带两边与滑动臂连接的位置，此位置也是头带的最宽处；2、耳机的头带高度尺寸：这个尺寸关系到耳机能适用不同大小头型的人的佩戴，尺寸范围是指耳机头带最顶部内侧到SP垫中心点的垂直距离，该尺寸要求也是根据不同类型的耳机有不同的具体要求：一般的小型耳机（包括后戴式耳机）：105~115mm，中型耳机：125~130mm，大型耳机：130~135mm；3、耳壳之间的夹角尺寸：此尺寸会影响到耳机佩戴的舒适性和夹持力以及耳套的贴耳性，并会影响耳机的音质效果，这个尺寸是指两个SP垫之前形成的角度尺寸，一般头戴式耳机的夹角尺寸：50~60度，后戴式耳机尺寸；4、滑动臂的抽拉尺寸：为了适应不同的人头高度，除了要求头带的高度还需要通过滑动的的拉伸来调节，以保障不同人佩戴的舒适度，一般滑动臂的抽拉尺寸：25~35mm5、耳壳转动角度：有些耳机的外形决定了耳壳会有一定的转动角度，用来调节耳套的贴耳性，防止漏音。

一般调节角度：5~7度。

6、咪杆转动角度：带咪耳机分为，固定咪、转动咪和隐藏式咪，转动咪的转动角度一般选择：120~125度。

二、耳机设计需要注意的一些细节1、滑动臂拉伸部分设计是应该要做成两个同心内切圆，以保证滑动臂抽拉的顺畅；2、为了保证耳套固定的可靠性，要求SP垫的螺丝柱到边缘的距离不少于10mm；（这里指的是锁好SP垫以后再套耳套的情况）3、SP垫的设计一定要充分保证喇叭声音能够出来，喇叭固定圈的台阶高度0.8~1.5mm。

4、粘贴式头护垫的头带要求与头护垫粘贴的面一定是个直面，保证头垫粘贴的牢靠性，两头有锁片固定扣的时候，在外形能够接受的情况下，要压住头护垫。

【设计规范】头戴耳机设计规范
一
前言：耳机简介
二
结构设计流程
三
结构组成及材质选取原则
四
结构设计原则
五
耳机设计基本参数
六
耳机设计中注意事项
（1）圆角的设计
（2）角撑
通常我们还会设计一些角撑来加强螺柱，壳体折弯等部分。

设计角撑的原则和加强筋是一样的，但要注意方形的角撑在尖角处容易形成气包。

太小的圆角或没有圆角会导致应力集中，相反，太大的圆角会导致壳体表面缩水。

圆角和壳体壁厚的比例R/h 与应力集中之间的对应关系。

圆角与壳体壁厚的比例 R/h 为 0.15 时，补强效果（对于小的或中度冲击）和外观质量可以得到一个比较好的折衷。

（3）粘胶
目前的高端耳机大都采取该连接方式，从外观来看，由于将缝隙降到最低，从而给人们的整体感更加强烈，另外，由于周圈点胶，对于 ESD 有较大的改善作用。

设计技巧：
(a）胶柱直径一般不小于 1mm；
(b) 胶柱和胶孔的单边间隙取 0.1mm，方便留住胶；
(c) 胶孔头部要倒 C 角；
(d) 胶柱和胶孔的配合长度不小于 2.5mm；
(e)粘胶不易控制上下壳间隙，装配后需要工装夹具定型至少5 分钟时间；
(f)粘接的接触面尽量不要抛光，留下火花纹；
(g) 粘胶时最好能如下图设计，防止溢胶，或者留宽0.5mm 深
0.5mm 的溢胶槽
（4）防呆设计
防呆设计，是为了产品在组装的时候方便组装，不会装反如图所示。

A.Φ9mm~Φ13mm（喇叭外径）：后音腔最小容积1.5~3 ml。

B.泄露孔设计：>a. 能起到泄露作用前提下，泄露孔设计越小越好>b. 后音腔体积较小时(若A条件不能满足)，需要增大泄露孔声阻来减小>b泄露孔对声学性能带来的影响，可以通过额为的阻尼去实现（如：泄露孔外增贴阻尼布）>c>c. 泄露孔设计位置尽量远离speaker后出声孔C.前后音腔一定要完全隔离！A A.麦克风收音孔要求通畅，无堵塞；B.麦克风除收声孔外其余部分要求密封，减小Echo；C.对于异型麦克风的收声通道（导声管）设计，具体要求如下：>a.MIC收声孔直径D 0.8mm-1.1mm>a MIC D08mm11mm>b.声道（导声管）长度L< 8mm>c.尽量保证Mic胶套内腔体体积V尽量小（以避免共振的形成）。

mic的表面到mic胶套的内表面的距离的最小限制是：>0.5mm.1、后腔设计要求：后腔要求无限大，密封（手机扬声器振幅较小，空气压缩容积小）。

2、前腔设计要求：前腔要尽量小（扬声器曲线在理想的情况下），但由于扬声器参数的缺陷，前腔要为声音形成一个高频共振，使声音干净，前腔高度应在1.5mm-3.5mm之间。

3、前腔出声孔要求：出声孔面积要尽量的大（扬声器曲线在理想的情况下），但由于手机扬声器低频下限高，没有低频，过多的高频形成了燥音，因此出声孔最好控制在扬声器振动面积（泡棉内面积）5%-15%之间。

4、电池槽，卡槽孔要远离手机扬声器。

5、前后腔要完全隔开，后腔要密封好。

•出声孔作用：•1、出声。

•2、出声孔面积影响高频截止频率、中低频的灵敏度。

•3、出声孔面积一般在扬声器振动面积的5%-15%之间，过大可导致高频燥音过多，过小可能导致声音变小。

•出声孔：1、尽量不要开在正中，这样高频较多，声音做不大，并且伴随高频燥声。

2、开孔面积也不能太大，因为扬声器本身的原因和后腔因素，高音会显得比较尖锐，听起来声音刺耳。

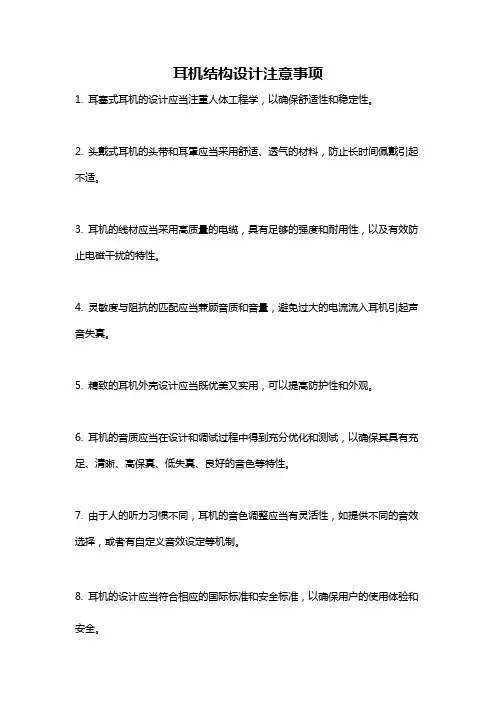

耳机结构设计注意事项
1. 耳塞式耳机的设计应当注重人体工程学，以确保舒适性和稳定性。

2. 头戴式耳机的头带和耳罩应当采用舒适、透气的材料，防止长时间佩戴引起不适。

3. 耳机的线材应当采用高质量的电缆，具有足够的强度和耐用性，以及有效防止电磁干扰的特性。

4. 灵敏度与阻抗的匹配应当兼顾音质和音量，避免过大的电流流入耳机引起声音失真。

5. 精致的耳机外壳设计应当既优美又实用，可以提高防护性和外观。

6. 耳机的音质应当在设计和调试过程中得到充分优化和测试，以确保其具有充足、清晰、高保真、低失真、良好的音色等特性。

7. 由于人的听力习惯不同，耳机的音色调整应当有灵活性，如提供不同的音效选择，或者有自定义音效设定等机制。

8. 耳机的设计应当符合相应的国际标准和安全标准，以确保用户的使用体验和安全。

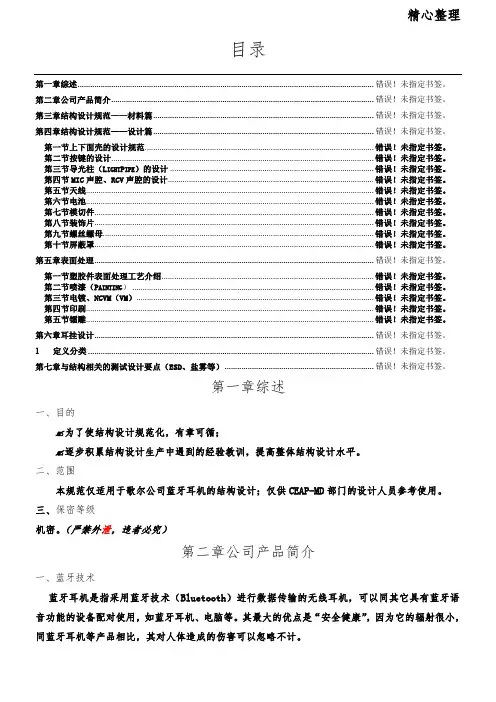

精心整理目录第一章综述 ............................................................................................................................................. 错误！未指定书签。

第二章公司产品简介 ............................................................................................................................. 错误！未指定书签。

第三章结构设计规范——材料篇 ......................................................................................................... 错误！未指定书签。

第四章结构设计规范——设计篇 ......................................................................................................... 错误！未指定书签。

第一节上下面壳的设计规范 ............................................................................................................. 错误！未指定书签。

第二节按键的设计 ............................................................................................................................. 错误！未指定书签。

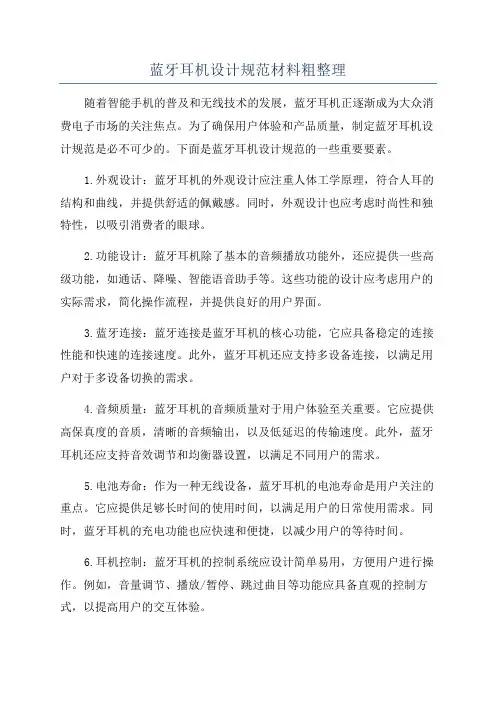

蓝牙耳机设计规范材料粗整理随着智能手机的普及和无线技术的发展，蓝牙耳机正逐渐成为大众消费电子市场的关注焦点。

为了确保用户体验和产品质量，制定蓝牙耳机设计规范是必不可少的。

下面是蓝牙耳机设计规范的一些重要要素。

1.外观设计：蓝牙耳机的外观设计应注重人体工学原理，符合人耳的结构和曲线，并提供舒适的佩戴感。

同时，外观设计也应考虑时尚性和独特性，以吸引消费者的眼球。

2.功能设计：蓝牙耳机除了基本的音频播放功能外，还应提供一些高级功能，如通话、降噪、智能语音助手等。

这些功能的设计应考虑用户的实际需求，简化操作流程，并提供良好的用户界面。

3.蓝牙连接：蓝牙连接是蓝牙耳机的核心功能，它应具备稳定的连接性能和快速的连接速度。

此外，蓝牙耳机还应支持多设备连接，以满足用户对于多设备切换的需求。

4.音频质量：蓝牙耳机的音频质量对于用户体验至关重要。

它应提供高保真度的音质，清晰的音频输出，以及低延迟的传输速度。

此外，蓝牙耳机还应支持音效调节和均衡器设置，以满足不同用户的需求。

5.电池寿命：作为一种无线设备，蓝牙耳机的电池寿命是用户关注的重点。

它应提供足够长时间的使用时间，以满足用户的日常使用需求。

同时，蓝牙耳机的充电功能也应快速和便捷，以减少用户的等待时间。

6.耳机控制：蓝牙耳机的控制系统应设计简单易用，方便用户进行操作。

例如，音量调节、播放/暂停、跳过曲目等功能应具备直观的控制方式，以提高用户的交互体验。

7.耐用性设计：蓝牙耳机作为便携设备，其耐用性也是用户关注的重点。

耳机的设计应考虑到日常使用中的防水、防汗和耐摔等特性，以增加产品的寿命。

8.兼容性：蓝牙耳机应兼容各种不同品牌和型号的智能手机和其他蓝牙设备。

这将使用户可以在不同的设备上使用同一副耳机，提高其便利性和灵活性。

9.安全性：蓝牙耳机作为一种无线设备，也需要考虑到安全性问题。

它应具备防止干扰、防止窃听和保护用户隐私的功能，以确保用户的使用安全。

综上所述，蓝牙耳机设计规范涵盖了外观设计、功能设计、蓝牙连接、音频质量、电池寿命、耳机控制、耐用性设计、兼容性和安全性等要素。

蓝牙耳机设计规范材料粗整理
文档要求使用最新规范
一、蓝牙耳机的设计基本要求
1、设备的结构设计：蓝牙耳机设备的结构设计以满足人体工程学设
计为原则，主要围绕耳机的重量，面积尺寸，耳机的外形设计，耳机的接
口布置和耳机材质设计。

2、软件设计：蓝牙耳机主要包括了固件，APP，PC软件和一些其他
的软件程序。

固件要求能够满足使用过程中的数据传输，电池管理，设备
管理，系统管理等功能。

APP需要简单明了，操作便捷，让用户可以轻松
控制蓝牙耳机。

PC软件主要提供该蓝牙耳机的参数设置，将该蓝牙耳机
连接到其他设备，以及读取蓝牙耳机中的数据信息，实现对蓝牙耳机进行
诊断功能等。

3、信号处理：蓝牙耳机的信号处理要求需要整合有效的蓝牙协议栈，克服蓝牙连接的延迟，实现高速数据带宽，并且需要解决蓝牙连接中的距
离和障碍物问题，以延长蓝牙连接的距离。

4、电源管理：蓝牙耳机要求有良好的电源管理规范，主要是可替换
的电池，电池寿命要求至少在8小时以上，另外要求还要支持外部直流电
源的直接供电，以方便用户长期使用。

蓝牙耳机结构设计规范蓝牙耳机作为一种无线音频设备，其结构设计必须考虑音质、舒适度、耐用性等因素。

以下是蓝牙耳机结构设计的规范：一、外观设计1.简洁大方：外形简洁大方，线条流畅，给人一种高质感。

2.人体工程学：耳机的外形与耳朵的结构相吻合，舒适度好、稳固性强。

3.声色俱佳：颜色搭配和谐，符合用户审美需求。

二、耳机组成部分1.主机：主机包括蓝牙芯片、控制电路、电池等组成，要保证其高耐用性和可靠性。

2.麦克风：麦克风的位置要合理，确保清晰的通话效果。

3.喇叭：喇叭应该选用高质量的驱动单元，以保证良好的音质。

5.显示屏幕：有一定的信息显示功能，例如蓝牙连接状态、电量显示等。

6.充电接口：充电接口的设计要方便用户充电操作，适配市场常见的充电插头。

三、可调整性设计1.头戴式：头戴式耳机应该有可调节的头带长度，以适应不同大小的头部。

2.耳塞式：耳塞式耳机应该有不同尺寸的耳塞，以适应不同耳道大小。

四、防汗设计1.耳机外壳材料：外壳材料应具有防汗功能，防止运动时的汗水侵入内部。

2.细节处理：耳机的接缝和按键部分应设计防水、防汗，以提高使用寿命。

五、可更换部件1.耳罩/耳塞：耳罩和耳塞应设计可更换，以满足用户个性化需求和提高耳机的使用寿命。

2.其他附件：如充电线、耳机线等常见易损耗部件也应设计可更换。

六、良好的音质表现1.驱动单元：选用高品质的驱动单元，保证音质的还原力。

2.噪音抑制：采用良好的噪音抑制技术，降低外界噪音的干扰。

3.声音均衡：要保证音量和频率的均衡，避免音量过大或过小，频率过高或过低。

七、耳机的兼容性1.设备兼容性：耳机应该具备与多种音频设备的连接兼容性，例如手机、平板等。

2.蓝牙协议兼容性：耳机应支持主流的蓝牙协议版本，并具有较长的蓝牙连接距离。

总结：蓝牙耳机的结构设计要注重外观设计、耳机组成部分、可调整性设计、防汗设计、可更换部件、良好的音质表现和兼容性等方面。

这些规范有助于提高蓝牙耳机的质量和用户体验，满足用户对高品质无线音频设备的需求。

包装结构设计——耳机包装
设计思路：此次设计的是四六级专用耳机的外包装结构，同上次的水杯包装一样，我们小组仍然采用外包装盒加内衬的方法来进行设计。

外包装是传统的长方体盒，正面和侧面采用了开窗结构设计，在包装过程中，开窗采用透明薄膜覆盖上去，方便从外边进行观摩，侧面开窗的原因是为了销售过程中，方便顾客可以从侧边直接看到耳机的主要结构，同时耳机的颜色与造型，对于外包装盒而言，就是最有效果的平面设计造型。

内部的内衬结构，是为了方便耳机可以立体的装入，所以用了一个支架，在顶部挖槽去除材料，方便耳机的桥梁部分可以刚好的插入进去，方便固定。

另外为了顾客在购买后，携带过程中方便，我在盒子的顶部加了提手设计，可以很轻松的携带。

以上就是我组此次的设计思路。
