电梯门系统常见故障分析 张冠

电梯层门系统常见故障分析及处理摘要：电梯是高层建筑中不可缺少的交通运输设备。

电梯层门系统作为保障乘客安全的重要部件，是电梯启动运行必要条件之一。

出于安全考虑，人们对电梯的性能，尤其是安全性能提出了更多更高的要求。

本文对电梯层门系统常见故障进行了分析，并提出了有效的处理措施，以确保电梯稳定、安全运行，在电梯层门系统故障处理方面具有一定的参考价值。

关键词：层门系统；故障分析电梯是现如今方便人们出行的基础设施之一，能够为人们的日常生活带来较大的便捷，在人们的生活中扮演着越来越重要的角色。

在复杂的电梯系统中，门系统是电梯十分重要的组成部分。

据统计，80%以上的电梯故障和70%以上的电梯事故，都是因为门系统出问题而造成的。

而电梯层门开关门不可靠，占整个门系统故障的85%以上。

因此，对电梯层门开关门不可靠进行研究，对降低电梯事故、减少财产损失、保障广大人民群众生命财产安全，有着至关重要的意义。

1电梯层门机械系统的构成电梯的层门一般由门扇、门滑轮、门靴、门地坎、门导轨架等组成。

轿门由门滑轮悬挂在轿门导轨上，下部通过门靴与轿门地坎配合；层门由门滑轮悬挂在厅门导轨上，下部通过门靴与厅门地坎配合；厅门上装有电气、机械连锁装置的门锁（如图1所示）。

图1 层门启闭机构2电梯层门系统常见故障电梯层门常见故障有很多，也是我们生活中常常遇到的，比如：电梯无法做出开门与关门的运动，有时电梯已经到达目标层，可是却不开门，有时也会无法接受我们给出的命令，比如我们按下按钮，可是电梯门无反应，又或者电梯门接受到了信号，在关闭了电梯门后，电梯不运作。

当然也有电梯门还没有关，而电梯已经出发的了现象，再就是电梯运行速度时快时慢，电梯门开启与关闭速度无变速，或电梯在行驶中突然停下，电梯门开启与关闭速度过慢以及电梯开关门时振幅较大等现象。

这些情况一旦发生就会给乘客的心理带来很大的恐慌，甚至会危及其生命安全。

3.故障诊断方法3.1 万用表这种方式主要指的是通过采取有效手段对电梯系统中各回路的电压以及电阻值进行合理明晰，并以此为基础，明确故障的主要发生位置及原因。

电梯门系统常见故障及其检验要点探讨摘要：近年来，中国社会经济发展迅猛，建筑业也受益于当前市场的众多快速发展机遇。

随着社会的不断发展，城市出现了越来越多的高层建筑，高层建筑所需的电梯在这种背景下迅速发展。

随着越来越多的电梯投入使用，电梯的质量和安全成为人们关注的焦点。

电梯门内部结构非常复杂，随着使用时间的增加，会有很大的不确定性，电梯安全事故频发。

在此基础上，分析了电梯门系统的组成、电梯门系统的常见故障、电梯门系统故障的原因及预防措施，希望为大家提供参考。

关键词：电梯门系统；故障原因；防治措施前言在社会经济发展的推动下，我国城市化进程加快，人类矛盾加剧。

为了解决城市居民的住房问题，建筑物开始向高层建筑发展，这也使得电梯成为高层建筑不可或缺的重要组成部分。

电梯在方便人们生活的同时也有一些问题发生了电梯事故，严重威胁了用户的生命和安全。

相关统计数字表明，约80%的电梯事故是由于门系统故障造成的，需要引起有关人员的注意。

1电梯门系统概述作为高层建筑必不可少的设施之一，它对人们的日常生活有着重要影响。

虽然人们在日常出行中经常使用电梯，但对电梯结构没有明确的了解因此，使用电梯时经常发生安全事故电梯门系统由汽轿门、楼层门等几个复杂的部分组成，它们是电梯门的主要部件，安装位置和组成结构不同。

例如，类似学校大门周围安装各种门和安全装置。

每个门层的安装位置通常在门孔上，有门锁、门帽、门嵌板等各种结构。

在门装置中，放置了整个电梯门系统的主电源，门装置还负责打开和关闭楼层门和承载门。

门装置的主要部件是发动机、控制器、输送机等，因此门装置可以自由控制电梯的开关主控制器发出开关指令时，由轿门控制器接收，然后拉出通道门完成电梯开关。

2电梯门系统故障的诊断与处理2.1平层后，电梯不能顺利开门当用户按下关闭按钮时，电梯不做任何相关动作，但无法开门。

原因与以下几点密切相关:(1)轿门开启限位器和轿门机械锁的安装尺寸有缺陷。

通过对轿门限位装置的分析，我们可以知道它的作用是减少跌落事故。

电梯门无法打开的故障分析与处理电梯门是电梯运行中最关键的部分之一，它的正常运作对于乘坐者的安全和舒适体验至关重要。

然而，有时我们可能会遇到电梯门无法打开的情况，这给我们带来了困扰和不便。

本文将对电梯门无法打开的故障进行分析，并提供相应的处理方法和解决方案。

一、故障原因分析1. 电源故障：电梯门无法打开可能是由于电源故障所致。

电梯的门控系统通常使用电力进行驱动，如果供电出现问题，门就无法正常打开。

检查电梯的电源线路和断路器以确保电力供应正常。

2. 机械故障：电梯门无法打开的另一个常见原因是机械故障。

电梯门通常由电动门机、导轨和滚轮组成，如果其中任何一部分损坏或卡住，就会导致门无法打开。

检查门机的运行情况，清理导轨和滚轮，确保它们的正常运作。

3. 门锁问题：电梯门无法打开可能是由于门锁故障引起的。

门锁是确保电梯运行时门保持关闭状态的重要组成部分。

若门锁有损坏或卡住，将导致门无法打开。

检查门锁的状态和功能，必要时进行维修或更换。

4. 电气系统故障：电梯门无法打开还可能是由于电气系统故障引起的。

电梯的门控系统使用电气信号进行控制，如果电气线路或电路板出现故障，门就无法正常工作。

仔细检查电气系统的线路和控制器，并修复任何故障。

二、故障处理方法1. 安全优先：在处理电梯门无法打开的故障时，首先要确保乘坐者的安全。

及时通知乘坐者避免使用故障电梯，并提供其他替代交通工具。

2. 检查电源：检查电梯的电源线路和断路器，确保电力供应正常。

如发现问题，及时修复或更换。

3. 检查机械部件：检查电梯门机、导轨和滚轮的状态和运行情况，清理和润滑必要的部件。

如发现机械故障，及时修复或更换。

4. 检查门锁：仔细检查门锁的状态和功能，确保它们能够正常工作。

如发现问题，进行维修或更换。

5. 检查电气系统：仔细检查电气系统的线路和控制器，修复电气故障。

必要时更换电路板或其他部件。

6. 测试和保养：故障处理完成后，对电梯进行全面测试，确保门能够正常打开和关闭。

基于故障树的电梯门系统故障分析摘要：基于故障树的电梯门系统故障分析是一种寻找电梯门故障原因的有效方法。

该方法通过构建故障树，从根本上找出导致电梯门系统故障的所有可能因素，然后再结合实际情况进行分析和判断，最终确定造成故障的主要因素，并采取相应的维修措施。

本文将从故障树的角度对电梯门系统进行分析，为电梯门系统的维修提供参考。

关键词：故障树，电梯门系统，故障分析正文：一、引言电梯门系统是电梯最基本的部件之一，也是电梯故障最为常见的部件之一。

电梯门系统故障包括门无法打开、门无法关闭、门打开后无法关闭、门关上后无法打开等多种情况。

这些故障如果不能及时得到维修，将会给人们的生命财产造成不必要的损失。

因此，必须采取科学的方法对电梯门系统故障进行分析和维修。

二、故障树理论故障树是一种系统性的故障分析方法，是由美国卡内基梅隆大学的J.F.马勒教授在20世纪60年代初提出的。

故障树的核心是根因分析，通过分析故障发生的根本原因，找出故障发生的可能性，从而预防或减少故障的发生。

三、电梯门系统故障分析1. 构建故障树故障树是由下向上分析的，首先需要确定电梯门系统故障的基本事件，然后逐层推导确定导致基本事件发生的中间事件和顶事件。

图1所示为构建的电梯门系统故障树。

2. 故障树分析电梯门系统故障树中，顶事件是门打不开，有两种可能的原因：门锁损坏和控制器故障。

在门锁损坏事件中，导致门锁损坏的可能原因有两种：机械故障和电气故障。

在控制器故障事件中，导致控制器故障的可能原因有两种：电源故障和芯片故障。

在电源故障事件中，导致电源故障的可能原因有两种：开关损坏和线路短路。

在芯片故障事件中，导致芯片故障的可能原因有两种：芯片过热和芯片老化。

3. 故障原因分析根据故障树分析结果，可以初步判断造成电梯门系统故障的可能因素，然后采取相应的维修措施。

例如，对于门锁损坏事件，可以检查门锁的机械部件是否正常、电气部件是否正常；对于电源故障事件，可以检查开关是否损坏、线路是否短路等。

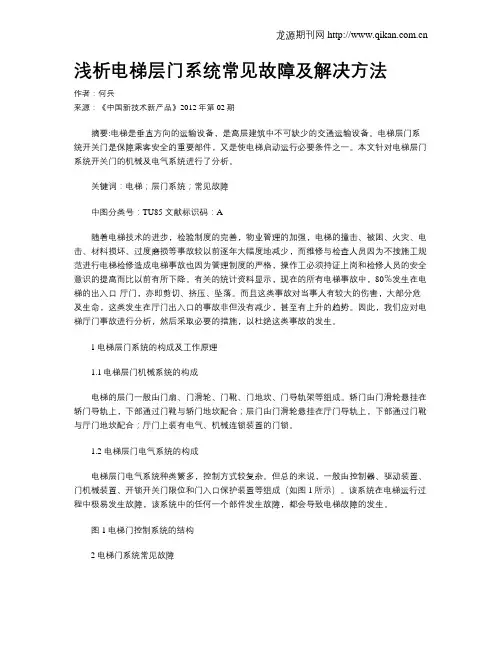

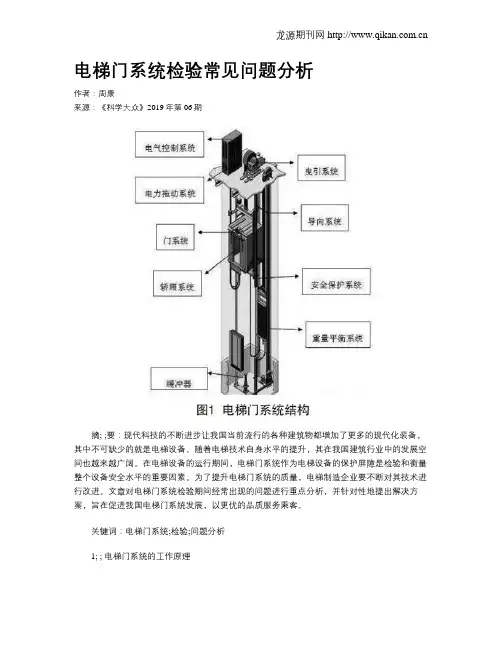

浅析电梯层门系统常见故障及解决方法作者：何兵来源：《中国新技术新产品》2012年第02期摘要:电梯是垂直方向的运输设备，是高层建筑中不可缺少的交通运输设备。

电梯层门系统开关门是保障乘客安全的重要部件，又是使电梯启动运行必要条件之一。

本文针对电梯层门系统开关门的机械及电气系统进行了分析。

关键词：电梯；层门系统；常见故障中图分类号：TU85 文献标识码：A随着电梯技术的进步，检验制度的完善，物业管理的加强，电梯的撞击、被困、火灾、电击、材料损坏、过度磨损等事故较以前逐年大幅度地减少，而维修与检查人员因为不按施工规范进行电梯检修造成电梯事故也因为管理制度的严格，操作工必须持证上岗和检修人员的安全意识的提高而比以前有所下降。

有关的统计资料显示，现在的所有电梯事故中，80％发生在电梯的出入口-厅门，亦即剪切、挤压、坠落。

而且这类事故对当事人有较大的伤害，大部分危及生命，这类发生在厅门出入口的事故非但没有减少，甚至有上升的趋势。

因此，我们应对电梯厅门事故进行分析，然后采取必要的措施，以杜绝这类事故的发生。

1电梯层门系统的构成及工作原理1.1电梯层门机械系统的构成电梯的层门一般由门扇、门滑轮、门靴、门地坎、门导轨架等组成。

轿门由门滑轮悬挂在轿门导轨上，下部通过门靴与轿门地坎配合；层门由门滑轮悬挂在厅门导轨上，下部通过门靴与厅门地坎配合；厅门上装有电气、机械连锁装置的门锁。

1.2 电梯层门电气系统的构成电梯层门电气系统种类繁多，控制方式较复杂。

但总的来说，一般由控制器、驱动装置、门机械装置、开锁开关门限位和门入口保护装置等组成（如图1所示）。

该系统在电梯运行过程中极易发生故障，该系统中的任何一个部件发生故障，都会导致电梯故障的发生。

图1电梯门控制系统的结构2电梯门系统常见故障电梯门系统常见故障包括电梯既不能关门，又不能开门；到站平层后,电梯门不开；按下关门按钮,门不关；电梯已接受选层信号，门关闭，但不能起动；门未关，电梯能选层启动；电梯在行驶途中突然停车；开门速度无变速；关门速度无变速；开关门速度变慢；开关门时门扇振动大等。

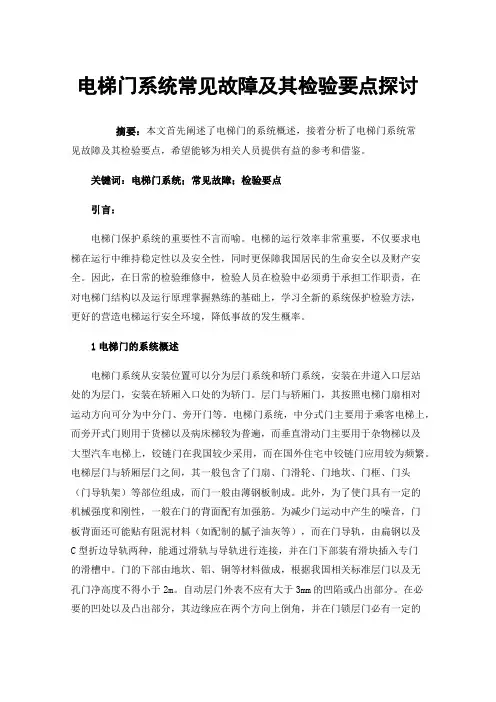

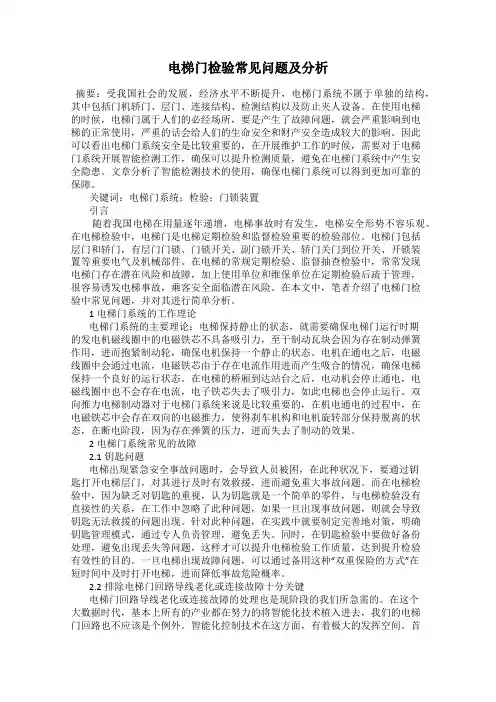

电梯门系统常见故障及其检验要点探讨摘要：本文首先阐述了电梯门的系统概述，接着分析了电梯门系统常见故障及其检验要点，希望能够为相关人员提供有益的参考和借鉴。

关键词：电梯门系统；常见故障；检验要点引言：电梯门保护系统的重要性不言而喻。

电梯的运行效率非常重要，不仅要求电梯在运行中维持稳定性以及安全性，同时更保障我国居民的生命安全以及财产安全。

因此，在日常的检验维修中，检验人员在检验中必须勇于承担工作职责，在对电梯门结构以及运行原理掌握熟练的基础上，学习全新的系统保护检验方法，更好的营造电梯运行安全环境，降低事故的发生概率。

1电梯门的系统概述电梯门系统从安装位置可以分为层门系统和轿门系统，安装在井道入口层站处的为层门，安装在轿厢入口处的为轿门。

层门与轿厢门，其按照电梯门扇相对运动方向可分为中分门、旁开门等。

电梯门系统，中分式门主要用于乘客电梯上，而旁开式门则用于货梯以及病床梯较为普遍，而垂直滑动门主要用于杂物梯以及大型汽车电梯上，铰链门在我国较少采用，而在国外住宅中铰链门应用较为频繁。

电梯层门与轿厢层门之间，其一般包含了门扇、门滑轮、门地坎、门框、门头（门导轨架）等部位组成，而门一般由薄钢板制成。

此外，为了使门具有一定的机械强度和刚性，一般在门的背面配有加强筋。

为减少门运动中产生的噪音，门板背面还可能贴有阻泥材料（如配制的腻子油灰等），而在门导轨，由扁钢以及C型折边导轨两种，能通过滑轨与导轨进行连接，并在门下部装有滑块插入专门的滑槽中。

门的下部由地坎、铝、铜等材料做成，根据我国相关标准层门以及无孔门净高度不得小于2m。

自动层门外表不应有大于3mm的凹陷或凸出部分。

在必要的凹处以及凸出部分，其边缘应在两个方向上倒角，并在门锁层门必有一定的机械厂强度。

在水平滑动门的开启方向，以150N的力进行施加，确保其门扇以及门扇之间的间隙不得大于30mm（中方门），旁开门间隙不得大于45mm。

2电梯门系统常见故障及其检验要点分析2.1门的运行与导向电梯层门与轿门正常运行时，为了确保安全性，不应在路线终端中脱轨、机械卡阻。

电梯门系统常见故障及其检验要点摘要：随着社会经济的发展，在现阶段的城市中，电梯的应用越来越广泛。

电梯门是保障乘客安全的重要组成部分，又是使电梯安全运行必要条件之一。

电梯就是其中一类，核心内容在于电梯的“门”，是乘客乘用电梯时的唯一通道，电梯门选择的是一种比较特殊的特种机电设备，在电梯设备运行过程中，电梯门的故障发生概率较高，无法保证乘客生命安全。

本文主要通过对电梯门故障危害性进行深入分析，并提出门系统的典型故障及原因，最后对门系统疑难问题和检验方法进行论述，以供参考。

关键词：电梯门系统；故障分析；解决方法引言在对电梯进行检验时，应该重点检测电梯门，其包括层门和轿门，由于其包括重要的电气以及相应的机械部件，经过工程检测发现电梯门是事故的重灾区，同时由于维护单位在检测之后并未对电梯进行全面地管理，从而导致出现电梯事故的风险，以及给乘客带来一定的安全隐患。

因此，基于多年电梯现场检验经验对电梯门常规问题进行介绍与分析。

1电梯门故障危害性当电梯门发生故障时，电梯设备会由相关部门设定维修状态，并在周围一定区域内设定警示标示，目的是避免引发安全事故。

但是，往往会因维护工作、故障处理工作等不到位因素影响，导致电梯设备在运行中存在巨大安全隐患。

因电梯门故障而引发的安全事故屡屡发生，如：2015年7月份发生了一起较严重的电梯突发事故，电梯在正常运行环节中突然坠落，当时电梯内共有8名乘客，电梯坠落时系统发生故障。

虽然此次问题发生后人员没有太严重的伤害，但是所产生的影响不佳。

经相关部门介入调查后得知，是因故障电梯使用年限过长，已经超出了使用年限，之前也会发生过几次故障，但未引起相关部门重视，只需在发生问题时进行相应处理，导致安全依然存在。

对此，我国相关部门对此次事故所涉及的单位、人员等进行相应的处罚，目的是引发各单位与人员的重视，能定期管理与维护，避免电梯设备运行中出现故障或存在安全隐患，从而为乘客生命安全提供良好保障。

电梯门系统常见故障及排除方法装有自动门的电梯，门系统经常会产生各种故障，影响电梯的正常运行。

现以当前大量使用的XPM电梯为例。

1. 电梯既不能关门，又不能开门。

检修和排除方法：①控制电路熔断器1RD、2RD或门机电路熔断器11RD过松或熔断，拧紧或更换;②门机传动皮带打滑，张紧皮带或更换;③门机电动机DM损坏，用万用表M3、M4之间直流电压为110V，而门机不转，说明电动机损坏，加以修复或更换;④门机电阻RMD断丝不通，更换电阻RMD;⑤门机电路个别连接端点(M1或M2或M3或M4)松动脱落，拧紧使线路畅通;⑥在基站用钥匙无法开、关门，如果将22、24点短接，电梯关门或将22、32短接，电梯开门，说明厅外钥匙开关DYK接点接触不良或折断。

若接触不良，可用无水酒精清洗，并调整接点弹簧片;若接点折断，则更换DYK。

2. 到站平层后，电梯门不开。

检修和排除方法：①二级开门限位开关2KM损坏，使开门继电器JKM不能得电，电梯无法开门。

短接两点38、01检查确定，能开门，说明2KM损坏，更换2KM;②继电器JKM损坏，更换JKM;③开门电气回路出现故障，如运行继电器JYT常闭接点不通等，给予排除;④开门区域永磁继电器(俗称干簧管)损坏，使开门控制继电器JMQ不能吸合，其常开触点仍断开，继电器JKM无法得电，而不能开门，更换开门区域永磁继电器。

3. 按下关门按钮，门不关。

检修和排除方法：①关门按钮AGM接点接触不良或损坏，短接两点23、24检查测定，然后修复或更换;②三级关门限位开关3GM损坏，使关门继电器JGM不能得电，电梯无法关门，短接28、01两点检查测定，能关门，说明3GM损坏，更换3GM;③关门继电器JGM损坏，更换JGM;④启动开门继电器1JQ损坏，其常开触点1JQ仍断开，JGM无法得电，因而不能关门，更换继电器1JQ。

4.电梯已接受选层信号，门关闭，但不能起动。

检修和排除方法：①轿门闭合到位，但轿门联锁开关KMJ未接通，门锁继电器JMS不能得电，因而不能起动，调整或更换开关KMJ;②厅门未关闭到位，厅门联锁开关KMT未能接通，门锁继电器JMS不能得电，因而不能起动，重新开关门，如不奏效，应调整门速或门锁开关KMT;③门关到位，但门锁开关KMT出现故障，排除或更换门锁;④运行继电器JYT出现故障，修复或更换JYT。

电梯在生产生活中随处可见，随着高层建筑不断增加，电梯成为了建筑物中不可或缺的一项电力设施，近年来，电梯故障发生率不断增加，电梯安全问题受到了人们的高度重视。

1电梯事故的主要形式及原因1.1剪切及碰撞事故这种事故出现的原因是门锁开关被短接，门锁开关触点不能可靠断开、门锁继电器装置不能断开或延时断开。

之所以会出现这些问题，主要因为人为因素或一些非人为因素导致电梯联动门联锁失效，这时电梯在层门开启或未完全关闭过程中仍然可以正常运行，但是这时如果层门与轿门之间有人的话，就很有可能会出现剪切或者碰撞事故，严重情况下甚至会造成人员伤亡。

1.2坠落井道事故这种事故出现的主要原因是门锁电路被短接，直接导致层门和轿门开启的过程中电梯轿厢运行到其它楼层待命时，通过紧急开锁装置将层门开启；在门锁损坏或门锁啮合长度过小的时候，用力扒开层门导致的；层门破损也是造成事故的原因之一；门锁电路故障短接也有可能导致事故发生；同时强制关闭层门装置失效或损坏。

以上因素都是因为人为因素或一些非人为因素导致电梯层门和轿门开启，而电梯轿厢又不在本层区域停靠，这时很容易会造成人员坠落电梯井道的相关事故，进而造成人员伤亡。

2实例分析2.1案例概述某地区一台曳引式客梯在进行定期检验时，检验人员在对电梯层门进行检验的过程中发现层门的主动门与动门联动的位置，其钢丝绳已经断开，其实际运行过程中却始终能够保持其所谓的“正常使用”，也就是说电梯层门的开门与关门过程始终处于正常状态中，其故障并未得到真正显现。

2.2案例中故障及存在的安全隐患分析现阶段我们经常看见的电梯门多半为“单刀门”，通过轿门、门刀带动层门进行同时开启和闭合的动作，目前的电梯以这种传动方式为主；层门锁紧方式通过单锁与层门系统相配合的方式实现锁紧。

电梯开关门主要通过电动机与传动机对轿门运动进行驱动，然后由刀门带动层门一起运动，这样就可以实现电梯层门的开启与关闭。

电梯层门在开启与关闭的过程中，通常采用“单门刀”进行设计，在设计过程中，轿门只能由门刀对主动门进行带动，并通过电梯层门联动机构对被动门运动进行协调。
