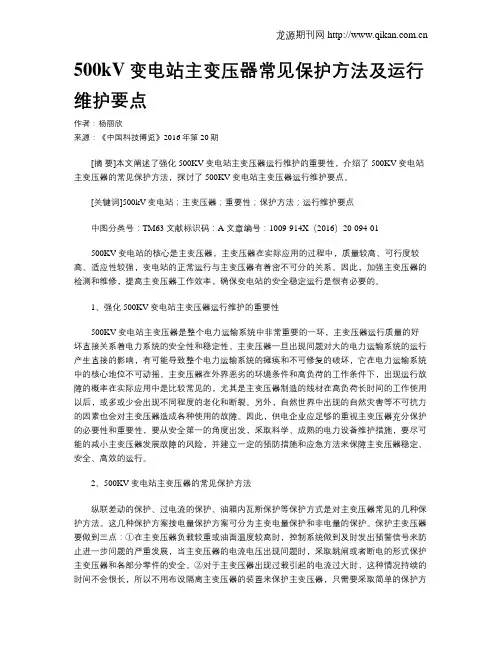

500kV变电站主变压器常见保护方法及运行维护要点

作者：杨丽欣

来源：《中国科技博览》2016年第20期

[摘 要]本文阐述了强化500KV变电站主变压器运行维护的重要性，介绍了500KV变电站主变压器的常见保护方法，探讨了500KV变电站主变压器运行维护要点。

[关键词]500kV变电站；主变压器；重要性；保护方法；运行维护要点

中图分类号：TM63 文献标识码：A 文章编号：1009-914X（2016）20-094-01

500KV变电站的核心是主变压器，主变压器在实际应用的过程中，质量较高、可行度较高、适应性较强，变电站的正常运行与主变压器有着密不可分的关系。因此，加强主变压器的检测和维修，提高主变压器工作效率，确保变电站的安全稳定运行是很有必要的。

1、强化500KV变电站主变压器运行维护的重要性

500KV变电站主变压器是整个电力运输系统中非常重要的一环，主变压器运行质量的好坏直接关系着电力系统的安全性和稳定性。主变压器一旦出现问题对大的电力运输系统的运行产生直接的影响，有可能导致整个电力运输系统的瘫痪和不可修复的破坏，它在电力运输系统中的核心地位不可动摇。主变压器在外界恶劣的环境条件和高负荷的工作条件下，出现运行故障的概率在实际应用中是比较常见的，尤其是主变压器制造的线材在高负荷长时间的工作使用以后，或多或少会出现不同程度的老化和断裂。另外，自然世界中出现的自然灾害等不可抗力的因素也会对主变压器造成各种使用的故障。因此，供电企业应足够的重视主变压器充分保护的必要性和重要性，要从安全第一的角度出发，采取科学、成熟的电力设备维护措施，要尽可能的减小主变压器发展故障的风险，并建立一定的预防措施和应急方法来保障主变压器稳定、安全、高效的运行。

2、500KV变电站主变压器的常见保护方法

论500kV变电站主变压器的运行及维护

本文阐述了500kV 变电站主变压器的并联运行，介绍了500kV变电站主变压器的正常运行要求，探讨了500kV变电站主变压器正常运行维护。

标签：500kV变电站；主变压器；运行及维护

电网事业的不断发展推动了500kV变电站的不断增多，这给变电站的运行和维护提出了新的挑战。加强500kV主变压器的运行和维护，使其在电力生产中更具可靠性、灵活性、自我调节性和快速反应性。为使变压器能长期安全可靠地运行，既要求变压器制造质量好，还需要正确的运行维护，以尽可能避免变压器的临时停电检修，延长检修周期，减小检修工作量。

1、500kV变电站主变压器的并联运行

变压器在第一次并联之前，应作好测量、试验、检查等工作，确认无误后方可并联。并联时，只要把高、低压侧开关合上即可。

1.1 变压器并联运行的理想条件。第一，空载时并联运行的各台变压器之间没有环流，以避免环流铜耗。第二，负载运行时，各台变压器所分配的负载 电流按其容量的大小成比例分配，使各台变压器能同时达到满载状态，使并联运行的各台变压器的容量得到充分利用。第三，负载运行时，各台变压器二次电流同相位，这样当总的负载电流一定时，各台变压器所负担的电流最小；若各台变压器二次电流一定，则承担的负载电流最大。

1.2 变压器并联运行的优点

1.2.1 提高供电的可靠性。并联运行的某台变压器发生故障或需要检修时，可以将其从电网上切除，而电网仍能继续供电。

1.2.2 提高运行的经济性。当负载有较大变化时，可以调整并联运行的变压器台数，以提高运行效率。

1.2.3 可以减小总的备用容量，并可随着用电量的增加而分批增加新的变压器。

2、500kV变电站主变压器的正常运行要求

2.1 变压器电源电压变化的允许范围。由于电力系统运行方式的改变、负荷的变化及发生事故等情况，电力网的电压总有波动，所以加在变压器一次绕组的电压也是波动的。当电压增高时，导致激磁电流增加，磁通密度增大。则发生：铁芯损耗增加造成过热；无功功率增加，出力下降；一次绕组电压波形畸变，对绝缘有一定危害；电压过高，变压器的电感与线路电容可能形成振荡，造成过压，

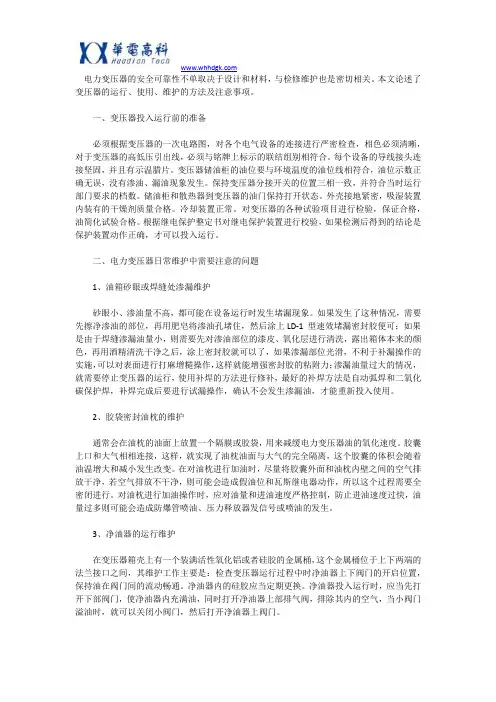

电力变压器的安全可靠性不单取决于设计和材料，与检修维护也是密切相关。本文论述了变压器的运行、使用、维护的方法及注意事项。

一、变压器投入运行前的准备

必须根据变压器的一次电路图，对各个电气设备的连接进行严密检查，相色必须清晰，对于变压器的高低压引出线，必须与铭牌上标示的联结组别相符合。每个设备的导线接头连接坚固，并且有示温腊片。变压器储油柜的油位要与环境温度的油位线相符合，油位示数正确无误，没有渗油、漏油现象发生。保持变压器分接开关的位置三相一致，并符合当时运行部门要求的档数。储油柜和散热器到变压器的油门保持打开状态。外壳接地紧密，吸湿装置内装有的干燥剂质量合格。冷却装置正常。对变压器的各种试验项目进行检验，保证合格，油简化试验合格。根据继电保护整定书对继电保护装置进行校验，如果检测后得到的结论是保护装置动作正确，才可以投入运行。

二、电力变压器日常维护中需要注意的问题

1、油箱砂眼或焊缝处渗漏维护

砂眼小、渗油量不高，都可能在设备运行时发生堵漏现象。如果发生了这种情况，需要先擦净渗油的部位，再用肥皂将渗油孔堵住，然后涂上LD-1 型速效堵漏密封胶便可；如果是由于焊缝渗漏油量小，则需要先对渗油部位的漆皮、氧化层进行清洗，露出箱体本来的颜色，再用酒精清洗干净之后，涂上密封胶就可以了，如果渗漏部位光滑，不利于补漏操作的实施，可以对表面进行打麻增糙操作，这样就能增强密封胶的粘附力；渗漏油量过大的情况，就需要停止变压器的运行，使用补焊的方法进行修补，最好的补焊方法是自动弧焊和二氧化碳保护焊，补焊完成后要进行试漏操作，确认不会发生渗漏油，才能重新投入使用。

2、胶袋密封油枕的维护

通常会在油枕的油面上放置一个隔膜或胶袋，用来减缓电力变压器油的氧化速度。胶囊上口和大气相相连接，这样，就实现了油枕油面与大气的完全隔离，这个胶囊的体积会随着油温增大和减小发生改变。在对油枕进行加油时，尽量将胶囊外面和油枕内壁之间的空气排放干净，若空气排放不干净，则可能会造成假油位和瓦斯继电器动作，所以这个过程需要全密闭进行。对油枕进行加油操作时，应对油量和进油速度严格控制，防止进油速度过快，油量过多则可能会造成防爆管喷油、压力释放器发信号或喷油的发生。

220kV变电站变压器运行及继电保护措施探讨

220kV变电站为电网系统重要组成部分，其运行效率在很大程度上影响了电网系统运行稳定性与安全性。因此，需要重点对220kV变电站变压器运行现状进行分析，并采取有效的继电保护措施，减少各项因素造成的不良影响。需要对以往工作经验进行总结，确定优化措施实施方向，并分析变电站变压器运行要求，争取在根本上来避免各项问题的发生，文章就此方面内容进行了简要分析。

标签：220kV变电站；变压器；继电保护

电网系统建设日益完善，为维持电网的正常运行，变电站数量不断增加，而变压器为变电站主要电力设备，其运行效果在根本上决定了变电站运行稳定性与安全性。因此，需要结合变压器运行原理，采取继电保护措施，对220kV变电站运行模式进行优化，在保证基础功能有效发挥的前提下，提高其运行综合效率，满足社会生产生活需求。

1 220kV变电站变压器运行分析

变电站为电网系统中改变电压的主要场所，通过升高电压变为高压电，将发电厂发出的电能传输到较远的区域，然后达到用户附近后降低电压，满足生产生活需求。整个过程需要利用变电站内变压器来完成，因此必须要采取措施来确保变压器可以正常运行。常用变压器有双绕组变压器、三绕组变压器以及自耦变压器等，其中按照作用可以分为升压变压器与降压变压器，齐整升压变压器主要应用电力系统送端变电站，降压变压器主要应用于受端变电站[1]。在变压器运行时，为确保不同负荷下可以保持合格的电压，需要对变压器分接头进行切换。在电力行业快速发展背景下，220kV变电站变压器安全运行已经成为影响系统运输效率的重要因素，因此需要做好继电保护研究，对设备运行进行优化。

2 变压器运行继电所存问题

2.1 运行电压故障

变电站运行环境比较特殊，这样变压器在运行过程中，很容易受外界各因素影响而出现故障。在各项因素的影响下，会对变压器的输电效果产生阻断，使得运行电压出现异常，如果不能及时采取措施处理，势必会影响到系统运行稳定性。例如变压器气体状态异常，使得信号跳跃，很容易导致变压器内部故障。而变压器外部短路故障，则会致使设备运行温度升高、油面降低，降低电压的稳定性，并且还会在一定程度上对变压器自身产生损伤。
