2 / 40 第７章 基本放大电路
【基本要求】理解晶体三极管的基本构造和工作原理;理解晶体三极管的放大、饱和、截止三种工作状态以及电流放大作用;理解共射极单管放大电路的基本结构和工作原理;掌握几种基本放大电路的分析计算以及多级放大电路的分析计算。
【重点】晶体三极管的放大、饱和、截止三种工作状态以及电流放大作用；共射极单管放大电路的基本结构和工作原理；几种基本放大电路的分析计算：静态工作点的估算和动态指标的近似计算；多级放大电路的分析计算。
【难点】晶体三极管的三种工作状态以及电流放大作用;几种基本放大电路的近似计算；多级放大电路的近似计算。
7。1基本理论
7。1。1 晶体三极管
1. 要使三极管起放大作用,发射结必须正向偏置,集电结必须反向偏置,这是放大的外部条件。因此,采用NPN型或PＮP型三极管联接放大电路时,一定要注意集电极电源EＣ和基极EB极性的正确联接。 ……………………………………………………………最新资料推荐…………………………………………………
3 / 40 另外,要使三极管起放大作用,基区必须做得很薄,基区的掺杂浓度必须远小于发射区的掺杂浓度，这是放大的内部条件。对于NPN型三极管来说，这样才可以大大减少自由电子与空穴在基区复合的机会,使从发射区扩散过来的电子绝大部分到达集电区。
2。 三极管的输入特性𝐼𝐵=𝑓(𝑈BE)|𝑈CE=常数与二极管的伏安特性相似，也有死区电压．
三极管的输出特性𝐼𝐶=𝑓(𝑈CE)|𝐼𝐵=常数是一族曲线，可分为放大区、截止区和饱和区。
第7章基本放大电路
思政引例
黑发不知勤学早，白首方恨读书迟。——颜真卿在第二次世界大战中却将自己的缺点暴
露无遗，体积大、能耗高、寿命短、噪声强，
都严重制约着它的实际应用和价值。因此基于
迫切的战时需要，各国科学家都开始更加深入
地研究晶体管及其放大电路。1947年12月23
日，美国贝尔电话实验室的巴丁博士、布莱顿
博士和肖克莱博士发现了晶体管的电流放大
作用，这一发现在人类科技史上具有划时代意
义。正是晶体管产生，推动了全球范围内的半
导体电子工业发展，集成电路及超大规模集成
电路应运而生，使电子技术进入飞速发展时代。
3位杰出科学家因此获得了1956年诺贝尔物
理学奖。晶体管是双极结型晶体管（Bipolar
JunctionTransistor，BJT）的简称，又称三极
管，它由两个背靠背连接的PN结（发射结和集电结）构成，在两个PN结上加不同的偏置
电压，PN结所处状态也会随之改变，从而导
致三极管呈现出不同的特性和功能。
在教室里上课，坐在后排同学们能够清楚
地听到教师课堂授课的声音，是因为教室里有
扩音器，扩音器是如何放大声音的？收音机、
电视机都要将接收到电台信号进行放大，才能
带动扬声器发出声音。那么，收音机是如何将
接收到微弱电台信号放大的？电视机是如何
将电视台发送的信号进行放大的？学完本章
的内容之后，你将对这些奥秘不再陌生。在模
拟电路中利用它的放大作用放大微弱信号，而
在数字电路中则常把它作为开关元件来使用。
放大电路是将微弱电信号放大到所需数量级，
且功率增益大于1的电子电路。对放大电路的基本要求是：波形尽可能不失真并具有足够的
放大倍数。要使波形不失真，只有建立合适的
工作点，使晶体管始终工作在放大区，不进入
截止区和饱和区。从电压放大电路组成和作用
出发，介绍放大电路性能要求。介绍重点介绍
放大电路的静态分析和动态分析方法。首先根
据放大电路的直流通路进行静态分析，以保证
放大电路具有合适静态工作点；然后，根据交
流通路采用微变等效电路分析法进行动态分

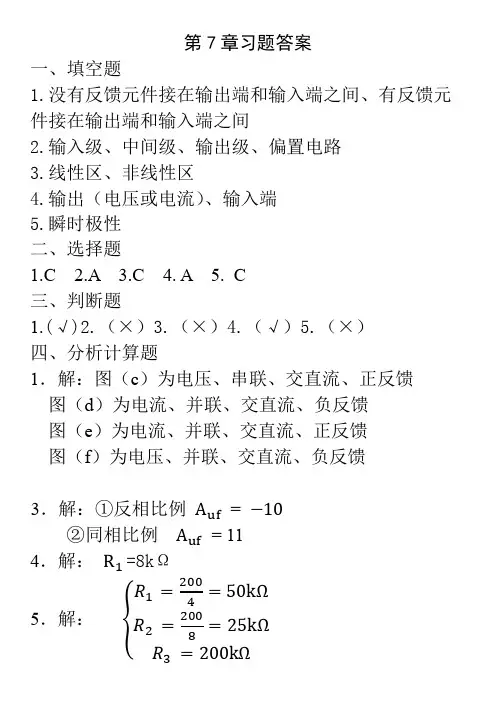

第7章习题答案
一、填空题
1.没有反馈元件接在输出端和输入端之间、有反馈元件接在输出端和输入端之间
2.输入级、中间级、输出级、偏置电路
3.线性区、非线性区
4.输出（电压或电流）、输入端
5.瞬时极性
二、选择题
1.C 2.A 3.C 4. A 5. C
三、判断题
1.(√)2.（×）3.（×）4.（√）5.（×）
四、分析计算题
1．解：图（c）为电压、串联、交直流、正反馈
图（d）为电流、并联、交直流、负反馈
图（e）为电流、并联、交直流、正反馈
图（f）为电压、并联、交直流、负反馈
3．解：①反相比例 Auf = −10
②同相比例 Auf = 11
4．解： R1 =8kΩ
5．解： {𝑅1 =2004=50kΩ𝑅2 =2008=25kΩ𝑅3 =200kΩ 6．解： UO = -7.43V
7．解：𝑅𝐹=0.4MΩ
8．解：证明略
9．解：
（a） 𝑢𝑜 =0.302V
（b） 𝑢𝑜 =- 0.6V
（c） 𝑢𝑜 = 0.9V
（d） 𝑢𝑜 =0.4V

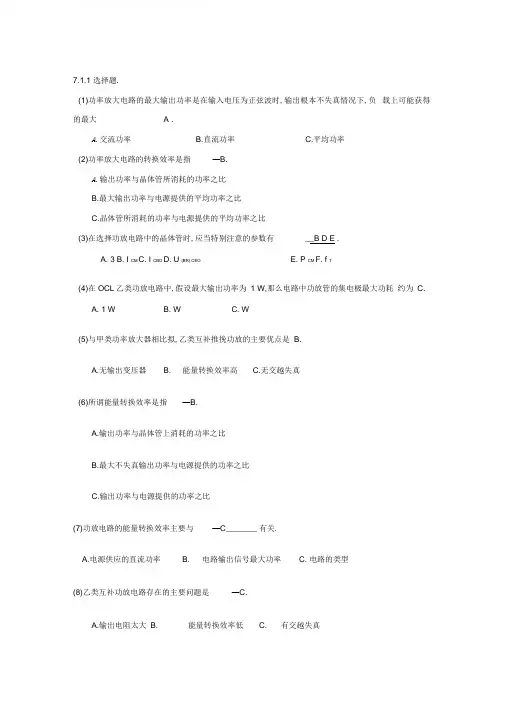

7.1.1 选择题.
(1)功率放大电路的最大输出功率是在输入电压为正弦波时,输出根本不失真情况下,负 载上可能获得的最大 A .
A.交流功率 B.直流功率 C.平均功率
(2)功率放大电路的转换效率是指 ―B.
A.输出功率与晶体管所消耗的功率之比
B.最大输出功率与电源提供的平均功率之比
C.晶体管所消耗的功率与电源提供的平均功率之比
(3)在选择功放电路中的晶体管时,应当特别注意的参数有 __B D E .
A. 3 B. I CM C. I CBO D. U (BR) CEO E. P CM F. f T
(4)在OCL乙类功放电路中,假设最大输出功率为 1 W,那么电路中功放管的集电极最大功耗 约为 C.
A. 1 W B. W C. W
(5)与甲类功率放大器相比拟,乙类互补推挽功放的主要优点是 B.
A.无输出变压器 B. 能量转换效率高 C.无交越失真
(6)所谓能量转换效率是指 —B.
A.输出功率与晶体管上消耗的功率之比
B.最大不失真输出功率与电源提供的功率之比
C.输出功率与电源提供的功率之比
(7)功放电路的能量转换效率主要与 —C _______ 有关.
A.电源供应的直流功率 B. 电路输出信号最大功率 C. 电路的类型
(8)乙类互补功放电路存在的主要问题是 ―C.
A.输出电阻太大 B. 能量转换效率低 C. 有交越失真
〔9〕为了消除交越失真,应当使功率放大电路的功放管工作在 B 状态.
A.甲类 B. 甲乙类 C. 乙类
〔10〕乙类互补功放电路中的交越失真,实质上就是 __C.
A.线性失真 B. 饱和失真 C. 截止失真
〔11〕设计一个输出功率为 20W勺功放电路,假设用乙类互补对称功率放大,那么每只功放管的
最大允许功耗PC"小应有 B.
A. 8W B. 4W C. 2W
〔12〕在题图7.1.1所示功率放大电路中.二极管 D1和D2的作用是 B.
