班级： 学号： 姓名： 指导老师： 实验地点：
实验时间： 学年第 学期第 周星期 第 节（ 年 月 日）
高频电子电路实验考题五
一、电容反馈LC振荡器电路原理图如下图所示。
二、利用multisim软件完成以下实验内容。
1．正确绘制电路原理图。（20分）
2．将IEQ调整为2.1mA左右，观察Ct的变化对振荡频率及振荡幅度的影响，并进行结论总结。（20分）
结论总结：
3．将IEQ调整为2.1mA左右，观察Q值变化对振荡频率的影响，并进行结论总结。（20分）
结论总结：
4．实验现场整理。（10分）（注意：此步必需完成，否则实验计零分）
三、请简要回答以下问题。
1. 如何找到电路的起振时刻？（15分）
2. 简述如何利用虚拟示波器测试周期及测试时如何减小测试误差。（15分） 测试数据 Cf1=120pF、Cf2=680pF、 R6=110KΩ
Ct=50pF Ct=100pF Ct=150pF
T(ns)
uopp(V)
测试数据 Ct=100pF、Cf1=120pF、Cf2=680pF
R6=110KΩ R6=10KΩ R6=1KΩ
T(ns)
高频电子线路(胡宴如 耿苏燕 主编)
习题解答
目 录
第２章 小信号选频放大器 1
第3章 谐振功率放大器 4
第4章 正弦波振荡器 10
第5章 振幅调制、振幅解调与混频电路 22
第6章 角度调制与解调电路 38
第7章 反馈控制电路 49
第2章 小信号选频放大器
2.1 已知并联谐振回路的求该并联回路的谐振频率、谐振电阻及通频带。
[解]
2.2 并联谐振回路如图P2.2所示，已知：信号源内阻负载电阻求该回路的谐振频率、谐振电阻、通频带。
[解]
2.3 已知并联谐振回路的求回路的L和Q以及时电压衰减倍数。如将通频带加宽为300 kHz，应在回路两端并接一个多大的电阻?
[解]
当时
而
由于所以可得
2.4 并联回路如图P2.4所示,已知： 。试求该并联回路考虑到影响后的通频带及等效谐振电阻。
[解]
2.5 并联回路如图P2.5所示，试求并联回路2－3两端的谐振电阻。已知：(a)、、，等效损耗电阻，；(b) 、，、。
[解]
2.6 并联谐振回路如图P2.6所示。已知：，，，，，匝比，，试求谐振回路有载谐振电阻、有载品质因数和回路通频带。
[解] 将图P2.6等效为图P2.6(s)，图中
2.7 单调谐放大器如图2.2.4(a)所示。已知放大器的中心频率，回路线圈电感，，匝数匝，匝，匝，，晶体管的参数为：、、、。试求该大器的谐振电压增益、通频带及回路外接电容Ｃ。
[解]
2.8 单调谐放大器如图2.2.4(a)所示。中心频率，晶体管工作点电流，回路电感，，匝比，，、，，试求该放大器的谐振电压增益及通频带。
[解]
第３章 谐振功率放大器
3.1 谐振功率放大器电路如图3.1.1所示，晶体管的理想化转移特性如图P3.1所示。已知：，，回路调谐在输入信号频率上，试在转移特性上画出输入电压和集电极电流波形，并求出电流导通角及、、的大小。
[解] 由可作出它的波形如图P3.1(2)所示。
第六章 振幅调制、解调与混频
6.1某调幅波表达式为uAM（t）=（5+3cos2π×4×103t）cos2π×465×103t (v)
1、 画出此调幅波的波形
2、 画出此调幅波的频谱图，并求带宽
3、 若负载电阻RL＝100Ω，求调幅波的总功率
解：1.
2. BW＝2×4kHz＝8kHz
3. Ucm=5 ma=0.6
Pc＝U2cm/2 RL＝125mW
PΣ=(1+ m2a/2 )Pc＝147.5mW
6.2 已知两个信号电压的频谱如下图所示，要求：
(1)写出两个信号电压的数学表达式，并指出已调波的性质；
(2)计算在单位电阻上消耗的和总功率以及已调波的频带宽度。
解：uAM=2(1+0.3COS2π×102t) COS2π×106t(V)
uDSB=0.6 COS2π×102t COS2π×106t (V)
PC=2W；PDSB=0.09W；PAM =2.09W；BW=200HZ
6.3 已知：调幅波表达式为
uAM（t）=10（1+0.6cos2π×3×102t+0.3cos2π× 3×103t)cos2π×106t (v)
求：1、调幅波中包含的频率分量与各分量的振幅值。
2、画出该调幅波的频谱图并求出其频带宽度BW。
解：1.包含载波分量：频率为1000kHz，幅度为10V
上边频分量：频率为1003kHz，幅度为1.5V kHz 5V
1.5V 1.5V
469 465 461 上边频分量：频率为1000.3kHz，幅度为3V
下边频分量：频率为997kHz，幅度为1.5V
下边频分量：频率为999.7kHz，幅度为1.5V
2.
带宽BW＝2×3＝6kHz
6.4 试用相乘器、相加器、滤波器组成产生下列信号的框图（1）AM波；（2） DSB信号；（3）SSB信号。
解：
6.5 一集电极调幅电路，如图所示。集电极电源电压为VCC0=24V，平均集电极电流Ico=20mA，调幅变压器次级的调制音频电压为vΩ=16.88sin2π×103t(V)，集电极效率η=80%，回路电压的Vcmo=21.6V。试求：

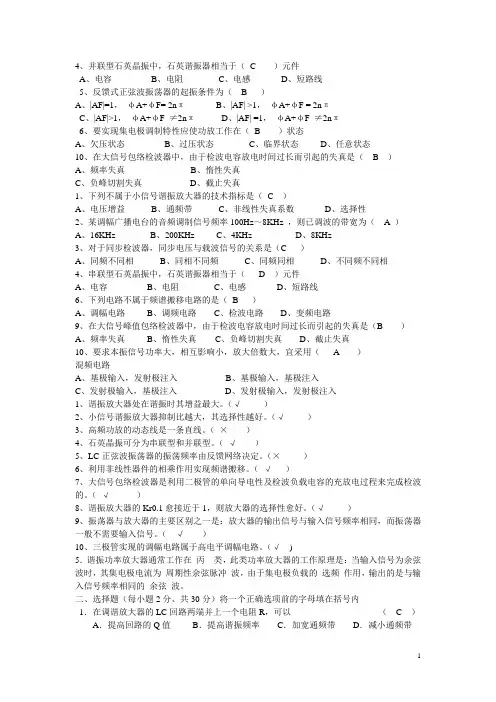

1 4、并联型石英晶振中，石英谐振器相当于（ C ）元件 A、电容 B、电阻 C、电感 D、短路线 5、反馈式正弦波振荡器的起振条件为（ B ） A、|AF|=1， φA+φF= 2nπ B、|AF| >1， φA+φF = 2nπ C、|AF|>1， φA+φF ≠2nπ D、|AF| =1， φA+φF ≠2nπ 6、要实现集电极调制特性应使功放工作在（ B ）状态 A、欠压状态 B、过压状态 C、临界状态 D、任意状态 10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（ B ） A、频率失真 B、惰性失真 C、负峰切割失真 D、截止失真 1、下列不属于小信号谐振放大器的技术指标是（ C ） A、电压增益 B、通频带 C、非线性失真系数 D、选择性 2、某调幅广播电台的音频调制信号频率100Hz～8KHz ，则已调波的带宽为（ A ） A、16KHz B、200KHz C、4KHz D、8KHz 3、对于同步检波器，同步电压与载波信号的关系是（C ） A、同频不同相 B、同相不同频 C、同频同相 D、不同频不同相 4、串联型石英晶振中，石英谐振器相当于（ D ）元件 A、电容 B、电阻 C、电感 D、短路线 6、下列电路不属于频谱搬移电路的是（ B ） A、调幅电路 B、调频电路 C、检波电路 D、变频电路 9、在大信号峰值包络检波器中，由于检波电容放电时间过长而引起的失真是（B ） A、频率失真 B、惰性失真 C、负峰切割失真 D、截止失真 10、要求本振信号功率大，相互影响小，放大倍数大，宜采用（ A ） 混频电路 A、基极输入，发射极注入 B、基极输入，基极注入 C、发射极输入，基极注入 D、发射极输入，发射极注入 1、谐振放大器处在谐振时其增益最大。（√ ） 2、小信号谐振放大器抑制比越大，其选择性越好。（√ ） 3、高频功放的动态线是一条直线。（ × ） 4、石英晶振可分为串联型和并联型。（ √ ） 5、LC正弦波振荡器的振荡频率由反馈网络决定。（× ） 6、利用非线性器件的相乘作用实现频谱搬移。（ √ ） 7、大信号包络检波器是利用二极管的单向导电性及检波负载电容的充放电过程来完成检波的。（ √ ） 8、谐振放大器的Kr0.1愈接近于1，则放大器的选择性愈好。（√ ） 9、振荡器与放大器的主要区别之一是：放大器的输出信号与输入信号频率相同，而振荡器一般不需要输入信号。（ √ ） 10、三极管实现的调幅电路属于高电平调幅电路。（√ ) 5．谐振功率放大器通常工作在 丙 类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为 周期性余弦脉冲 波，由于集电极负载的 选频 作用，输出的是与输入信号频率相同的 余弦 波。 二、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内 1．在调谐放大器的LC回路两端并上一个电阻R，可以 （ C ） A．提高回路的Q值 B．提高谐振频率 C．加宽通频带 D．减小通频带
