汽轮机个人工作总结

一、

二、工期及检修记事（1月24日22︰10停机）

大修工期计划20天，2011年12月26号开工，2012年1月14号结工作票。大修记事如下：

时间 本体项目 辅机项目 消除问题

12.26 准备工具

12.27 拆化妆板及保温

12.28 拆导汽管螺栓及汽缸螺栓

12.29 吊上缸，拆进汽室，拆轴瓦盖

12.30 数据测量，拆调门，吊转子 拆交直流油泵。高压油泵

12.31 拆下隔板，主汽门油缸及调门压盖 拆检顶轴油系统 1、最后两块下隔板拆卸困难

2、主汽门未关到位

1.1 抽发电机转子，拆主汽门门芯，拆靠背轮螺栓 拆检主抽 四合环拆卸困难

1.2 检查前汽封块及汽封环；修整靠背轮处齿轮；高低压调门及横担拆卸；翻缸；吊出转子，测量转子中心、汽缸及汽封涡洼 回装主抽 使用工具将四合环拆下

1.3 拆上隔板、上汽封块；清理下汽封环；修轴瓦 装交直流油泵；拆装启抽

1.4 清理上下缸结合面；拆上下缸结合面螺栓；检查轴承；修刮推力瓦块；修磨上下隔板汽封；拆高压油动机；翻上缸 高压油泵找正 前猫爪处76mm螺栓拆卸困难

1.5 下缸磨缸两次

1.6 下缸磨缸四次

1.7 下缸磨缸四次

1.8 下缸磨缸三次 逆止阀回油改造；

1.9 吊上缸，翻缸，装隔板，装上缸汽封，吊入转子测主油泵晃动，吊出转子；拆检主油泵 清洗空冷器；拆冷油器 主油泵晃动12丝，已调整

1.10 转子叶片清理；下缸隔板清理回装；低压油动机清洗；回装高低压调门及主汽门；装转子测量各级汽封间隙 清洗凝汽器；启抽排汽改造 1、绞靠背轮螺栓孔；2、前汽封ⅠⅡ体变形，间隙小

1.11 穿发电机转子；盘车拆检完成；合前轴承，测量数据；装进汽室扣上缸 清理油箱；改造输水箱管路；清洗冷油器 推力瓦轴向间隙0.15mm，外出加工

1.12 冷紧汽缸螺栓；回装主汽门门杆；热紧螺栓，找中心 冷油器回装 1、推力瓦安装环外出加工，背面去除21丝；

汽轮机工作原理

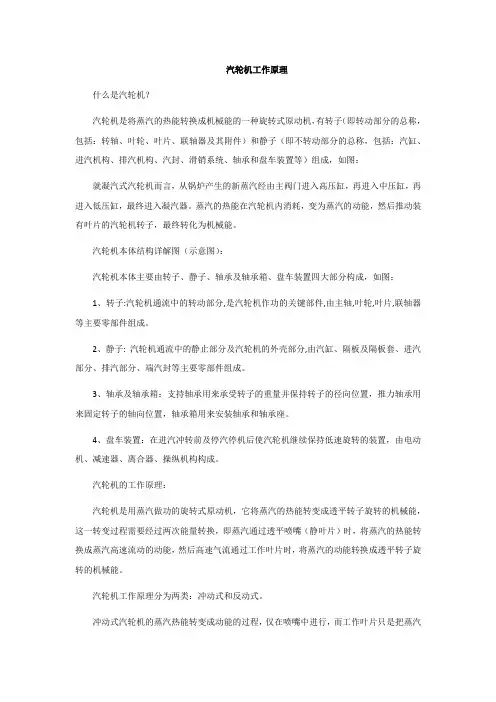

什么是汽轮机？

汽轮机是将蒸汽的热能转换成机械能的一种旋转式原动机，有转子（即转动部分的总称，包括：转轴、叶轮、叶片、联轴器及其附件）和静子（即不转动部分的总称，包括：汽缸、进汽机构、排汽机构、汽封、滑销系统、轴承和盘车装置等）组成，如图：

就凝汽式汽轮机而言，从锅炉产生的新蒸汽经由主阀门进入高压缸，再进入中压缸，再进入低压缸，最终进入凝汽器。蒸汽的热能在汽轮机内消耗，变为蒸汽的动能，然后推动装有叶片的汽轮机转子，最终转化为机械能。

汽轮机本体结构详解图（示意图）：

汽轮机本体主要由转子、静子、轴承及轴承箱、盘车装置四大部分构成，如图：

1、转子:汽轮机通流中的转动部分,是汽轮机作功的关键部件,由主轴,叶轮,叶片,联轴器等主要零部件组成。

2、静子: 汽轮机通流中的静止部分及汽轮机的外壳部分,由汽缸、隔板及隔板套、进汽部分、排汽部分、端汽封等主要零部件组成。

3、轴承及轴承箱：支持轴承用来承受转子的重量并保持转子的径向位置，推力轴承用来固定转子的轴向位置，轴承箱用来安装轴承和轴承座。

4、盘车装置：在进汽冲转前及停汽停机后使汽轮机继续保持低速旋转的装置，由电动机、减速器、离合器、操纵机构构成。

汽轮机的工作原理：

汽轮机是用蒸汽做功的旋转式原动机，它将蒸汽的热能转变成透平转子旋转的机械能，这一转变过程需要经过两次能量转换，即蒸汽通过透平喷嘴（静叶片）时，将蒸汽的热能转换成蒸汽高速流动的动能，然后高速气流通过工作叶片时，将蒸汽的动能转换成透平转子旋转的机械能。

汽轮机工作原理分为两类：冲动式和反动式。

冲动式汽轮机的蒸汽热能转变成动能的过程，仅在喷嘴中进行，而工作叶片只是把蒸汽的动能转换成机械能，即蒸汽在喷嘴中膨胀，速度增大，温度压力降低，而在叶片中仅将其动能部分转变为机械能（汽体流速降低），而由于叶片沿流动方向的间槽道截面不变，因而蒸汽不再膨胀，压力也不再降低；

反动式汽轮机中的蒸汽在静叶片中膨胀，压力温度均下降，流速增大，然后进入动叶片（工作叶片），由于动叶片沿流动方向的间槽道截面形状与静叶片间槽道截面变化相同，所以蒸汽在动叶片中继续膨胀，压力也要降低，由于汽流沿着动叶片内弧流动时方向是改变的，因此，叶片既受到冲击力的作用，同时又受到蒸汽在动叶片中膨胀，高速喷离动叶片产生反动力的作用，冲动力和反动力的合力就是动叶片所承受的力，这就是说，在反动式汽轮机中，蒸汽热能转变成动能的过程，不仅在静叶片中进行，也在动叶片中进行。

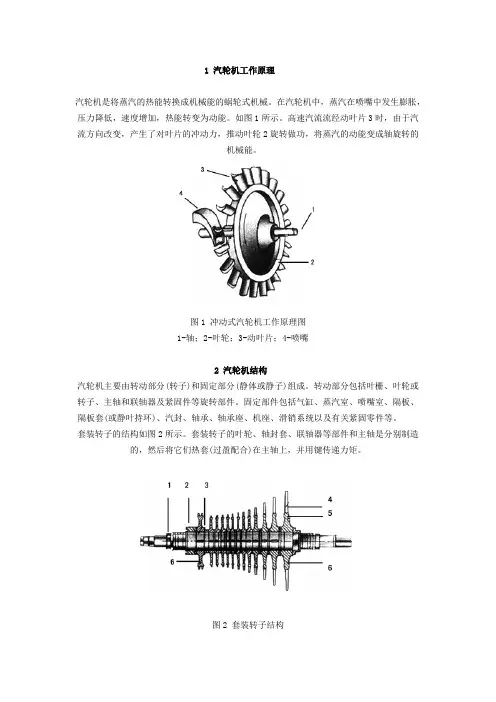

1 汽轮机工作原理

汽轮机是将蒸汽的热能转换成机械能的蜗轮式机械。在汽轮机中，蒸汽在喷嘴中发生膨胀，压力降低，速度增加，热能转变为动能。如图1所示。高速汽流流经动叶片3时，由于汽流方向改变，产生了对叶片的冲动力，推动叶轮2旋转做功，将蒸汽的动能变成轴旋转的机械能。

图1 冲动式汽轮机工作原理图

1-轴；2-叶轮；3-动叶片；4-喷嘴

2 汽轮机结构

汽轮机主要由转动部分(转子)和固定部分(静体或静子)组成。转动部分包括叶栅、叶轮或转子、主轴和联轴器及紧固件等旋转部件。固定部件包括气缸、蒸汽室、喷嘴室、隔板、隔板套(或静叶持环)、汽封、轴承、轴承座、机座、滑销系统以及有关紧固零件等。

套装转子的结构如图2所示。套装转子的叶轮、轴封套、联轴器等部件和主轴是分别制造的，然后将它们热套(过盈配合)在主轴上，并用键传递力矩。

图2 套装转子结构 1-油封环 2-油封套 3-轴 4-动叶槽 5-叶轮 6-平衡槽

汽轮机主要用途是在热力发电厂中做带动发电机的原动机。为了保证汽轮机正常工作，需配置必要的附属设备，如管道、阀门、凝汽器等，汽轮机及其附属设备的组合称为汽轮机设备。图3为汽轮机设备组成图。来自蒸汽发生器的高温高压蒸汽经主汽阀、调节阀进入汽轮机。由于汽轮机排汽口的压力大大低于进汽压力，蒸汽在这个压差作用下向排汽口流动，其压力和温度逐渐降低，部分热能转换为汽轮机转子旋转的机械能。做完功的蒸汽称为乏汽，从排汽口排入凝汽器，在较低的温度下凝结成水，此凝结水由凝结水泵抽出送经蒸汽发生器构成封闭的热力循环。为了吸收乏汽在凝汽器放出的凝结热，并保护较低的凝结温度，必须用循环水泵不断地向凝汽器供应冷却水。由于汽轮机的尾部和凝汽器不能绝对密封，其内部压力又低于外界大气压，因而会有空气漏入，最终进入凝汽器的壳侧。若任空气在凝汽器内积累，凝汽器内压力必然会升高，导致乏汽压力升高，减少蒸汽对汽轮机做的有用功，同时积累的空气还会带来乏汽凝结放热的恶化，这两者都会导致热循环效率的下降，因而必须将凝汽器壳侧的空气抽出。凝汽设备由凝汽器、凝结水泵、循环水泵和抽气器组成，它的作用是建立并保持凝汽器的真空，以使汽轮机保持较低的排汽压力，同时回收凝结水循环使用，以减少热损失，提高汽轮机设备运行的经济性。

汽轮机课设心得总结

经过两个星期的汽轮机课设,对我们而言收获颇丰。整个过程我们都认真完成，其中不免遇到很多问题，经过大家的齐心协力共同克服了它们，不仅从中熟悉了汽轮机的工作原理及流程，而且还获得了许多心得体会。

汽轮机是将蒸汽的热能转换为机械能的回转式原动机，是火电和核电的主要设备之一， 用于拖动发电机发电。在大型火电机组中还用于拖动锅炉给水泵。

就凝汽式汽轮机而言，从锅炉产生的新蒸汽经由主阀门进入高压缸，再进入中压缸，再进入低压缸，最终进入凝汽器。蒸汽的热能在汽轮机内消耗，变为蒸汽的动能，然后推动装有叶片的汽轮机转子，最终转化为机械能。

除了凝汽式汽轮机，还有背压式汽轮机和抽汽式汽轮机，背压式汽轮机可以理解为没有低压缸和凝汽器的凝汽式汽轮机，它的出口压力较大，可以提供给供热系统或其它热交换系统。抽汽式汽轮机则是指在蒸汽流通过程中抽取一部分用于供热和或再热的汽轮机。

在设计刚进行时，我们也参考了从研究生那里借来的《设计宝典Xp》，但在使用过程中发现此软件只适用于单列级的计算而不适用于双列级，虽然如此，但我们在计算时也参考了其中的部分步骤。我们这次在设计之前又重新温习了《汽轮机原理》中所学的知识，因为汽轮机的热工转换是在各个级内进行的，所以研究级的工作原理是掌握整个汽轮机工作原理的基础，而级的定义是有一列喷嘴叶栅和紧邻其后的一列动叶栅构成的工作单元。在第一章第七节介绍了级的热力计算示例，书上是以国产N200-12.75/535/535型汽轮机某高压级为例，说明等截面直叶片级的热力计算程序，主要参考了喷嘴部分计算、动叶部分计算、级内损失计算和级效率与内功率的计算。为了保证汽轮机的高效率和增大汽轮机的单机功率就必须把汽轮机设计成多级汽轮机，使很大的蒸汽比焓降由多级汽轮机的各级分别利用，即逐级有效利用，驶各级均可在最加速比附近工作。这一章也讲解了进气阻力损失和排气阻力损失、轴封及其系统，我们也参考了其中的内容。
