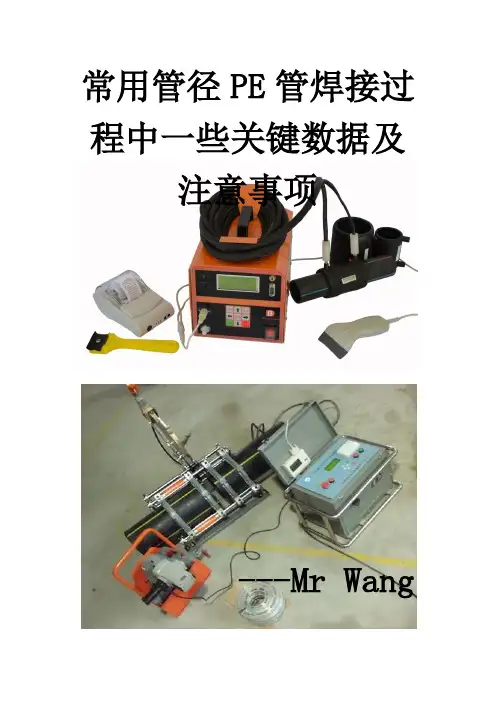

常用管径PE管焊接过程中一些关键数据及注意事项

---Mr Wang

常用PE管热熔焊接参数

SDR11

管径DN （mm） 壁厚e

（mm） 凸起高度h

(mm) 吸热时间t2

（s） 冷却时间t5

(min) 卷边（2）宽度范围

（mm） 焊接规定压力

P2

(MPa)

90 8.2 1.5 82 ≥11 4~6 315/s2

110 10 1.5 100 ≥14 7~11 471/s2

160 14.5 2.0 145 ≥19 11~15 996/s2

200 18.2 2.0 182 ≥23 13~16 1557/s2

250 22.7 2.5 227 ≥28 14~18 2433/s2

315 28.6 3.0 286 ≥35 15~22 3862/s2

SDR17.6

管径DN

（mm） 壁厚e

（mm） 凸起高度h

(mm) 吸热时间t2

（s） 冷却时间t5

(min) 卷边（2）宽度范围

（mm） 焊接规定压力

P2

(MPa)

90 5.1 ~ ~ ~ ~

110 6.3 1.0 63 9 4~6 305/s2

160 9.1 1.5 91 13 6~9 646/s2

200 11.4 1.5 114 15 7~11 1010/s2

250 14.2 2.0 142 19 9~13 1578/s2

315 17.9 2.0 179 23 13~18 2505/s2

1、热板表面温度：PE80为210±10℃，PE00为225±10℃。

2、S2为焊机液压缸中活塞的总有效面积（mm²），由焊机生产厂家提供。

3、P1=P拖+P2 (P1：总的焊接压力；P拖：拖动压力，MPa）

t1----卷边达到规定高度的时间；

t2----焊接所需的吸热时间，t2=管材壁厚×10；

t3-----切换所规定的时间；

t4-----调整到压力P1所规定的时间；

图纸设计过程中需注意的事项

设计前：

1、 设计前必须清楚设计内容、设计范围、设计周期，熟悉相关设计规范。

2、 将建设单位提供规划图纸中与设计无关的图层及内容隐藏，尽量让版面清晰。

3、 将修改后的规划图纸按公司规定的图号的图框进行整数倍的放大后合并。

设计中：

4、 设计时必须对设计内容进行分图层控制，不同线路或系统设备应尽量采用不同颜色或不同线型进行区分。

5、 设计时，字体尽量采用大多数设计院采用的字体格式“HZTXT”，字体大小选择“4”或与图框放大倍数一致的大小。

6、 图例必须采用公司通常采用的图例，且放大倍数应与建筑物相协调。

7、 设计中，宜尽量做到连线或图块横平竖直，排版整齐美观，标注或说明文字应与所说明的对象保持平行，忌随心所欲。

8、 设计内容应进行设备或导线编码及统计。

9、 标注或文字说明时，若内容较长或重复内容比较多时，可采用简写文字代替，并在图纸下方进行说明。

10、 不同系统线路不得交叉，必须打断或跳接；线路穿过图纸时亦必须打断。线路打断时宜选择非主要系统线路。

11、 设计编号采用与项目名称全拼第一个字母与设计日期相结合的形式，如2010年9月“世纪经典智能系统设计”的设计编号为“SJJD1009”。

12、 设计图纸通常需具有以下设计内容：

a) 封面：必须采用公司规定的封面，可根据情况进行放大或缩小。

b) 图纸目录：必须采用公司规定的封面，可根据情况进行放大或缩小。

c) 设计说明：必须按照公司规定的设计方式进行编写，编写时应突出设计意图、系统功能以及注意事项。

d) 材料设备表：参数及数量说明应尽量完整，设备型号可在设备表中体现，但不能直接说明设备品牌。

e) 系统图：宜根据实际情况设计，应能在系统图上反映出设备数量、编码方式、导线敷设形式及内容，图纸无法表明时可采用文字说明相结合。

f) 平面图：必须保证版面清晰美观，并能突显设计内容。

设计后：

13、 设计完成后，应认真检查，将所设计的平面图、系统图、材料表结合起来审查。

焊接安全操作规程

摘要: 1、进入实验室必须穿好工作服及绝缘鞋，焊接时戴好工作帽、手套、防护眼镜或面罩等防护用品，禁止穿高跟鞋、拖鞋、凉鞋、裙子、短裤，以免发生烫伤。 2、电焊机平稳安放在通风良好、干燥的地方，不准靠近高热及易燃易 ...

1、进入实验室必须穿好工作服及绝缘鞋，焊接时戴好工作帽、手套、防护眼镜或面罩等防护用品，禁止穿高跟鞋、拖鞋、凉鞋、裙子、短裤，以免发生烫伤。

2、电焊机平稳安放在通风良好、干燥的地方，不准靠近高热及易燃易爆的环境，车间窗户开启。

3、操作前必须从工具箱拿出焊接电缆，并接好焊接设备，检查线路各连接点接触是否良好，防止因松动接触不良而产生发热现象。

4、焊接前应检查焊机是否接地，焊钳、电缆等绝缘部分是否良好，以防触电。

5、任何时候焊钳都不得放在工作台上，应放在指定的架上，以免长时间短路烧坏焊机。

6、禁止在焊机上放置任何物件和工具，启动电焊机前，焊钳与焊件不能短路。

7、人体不要同时触及焊机输出两端，以免触电；同时检查焊接风扇是否正常转动，禁止焊条插入风扇内。

8、施焊时必须使用面罩，保护眼睛和脸部。

9、乙炔瓶严禁在地面上卧放并直接使用，必须竖立放稳。

10、氧气瓶和乙炔瓶须相距5m以上放置，氧气瓶不得撞击和触及油物，附近严禁烟火。

11、检查氧气和乙炔气导管接头处，不允许漏气，以免引起意外事故。

12、气焊时注意不要把火焰喷到身上和胶皮管上。

13、刚焊好的焊件不许用手触及，以防烫伤。

14、发生故障时，应立即切断焊机电源，及时进行检修。

15、焊接场地通风必须良好,以防有害气体影响人体健康。

16、焊后清渣时，要防止焊渣崩入眼中，可以用电焊面罩遮挡 。

17、焊接结束时，应切断焊机电源，并检查焊接场地有无火种。

18、焊接结束时，清理好自己的焊接场地，并把焊接电缆放回工具箱。

19、焊接结束后把焊接完的焊件放到指定场地，同时关好窗户。

焊工一般安全规程

第 1 页 共 10 页 电焊作业应当注意的安全事项及预防方法

电焊作业是一项具有一定危险性的工作，需要人们高度重视安全问题。以下是电焊作业应注意的安全事项及预防方法：

1. 焊接场所的安全

(1) 场所要通风良好，以排除焊接过程中产生的有毒气体和有害物质；

(2) 焊接场地要保持清洁，防止杂物等物品引发火灾或意外事故；

(3) 焊接区域要设置安全标志，提醒他人不要靠近；

(4) 焊接区域内禁止其他电气设备和易燃物品，以防止火灾和爆炸事故的发生；

(5) 预防触电事故，电焊设备要接地可靠，并确保焊工佩戴防护手套、鞋子等个人防护设备；

2. 焊工的个人安全

(1) 焊接人员必须经过专业培训和持有相关证书，了解焊接操作规程和安全操作程序；

(2) 焊工要佩戴个人防护设备，如焊盔、焊手套、防护眼镜、防护面罩、防护服等；

(3) 焊工不得穿宽松的衣物，防止其被火花或高温溅射物所伤；

(4) 焊工禁止戴首饰，以防止其被电焊设备吸附或引发危险；

(5) 焊工要保持警觉，防止焊渣溅入眼睛或其他敏感部位；

(6) 焊工要定期接受职业健康检查，确保身体健康，避免潜在伤害； 第 2 页 共 10 页 3. 避免电焊火灾

(1) 在焊接前，要清理焊接区域周围的可燃物，使其远离焊接点；

(2) 焊接作业时，要注意焊丝的防火，以防其引起火灾；

(3) 当焊接设备有异常情况时（如异常声响、异味等），要立即停止焊接，检查设备是否存在故障；

(4) 焊接前要检查电焊设备的电缆和插座是否完好，避免电焊引发火灾；

4. 防止辐射伤害

(1) 焊工要注意选择适合的防护面罩，以防止电焊光线对眼睛造成伤害；

(2) 铅门、铅帘或铅玻璃等防护措施可以有效隔离电焊辐射；

(3) 当进行高强度的焊接时，要确保焊接区域的其他人员远离，避免受到辐射伤害；

5. 预防扭伤、滑倒和感电

(1) 在电焊作业中不要带手机等非焊接工具，以防止分散注意力和造成事故；
