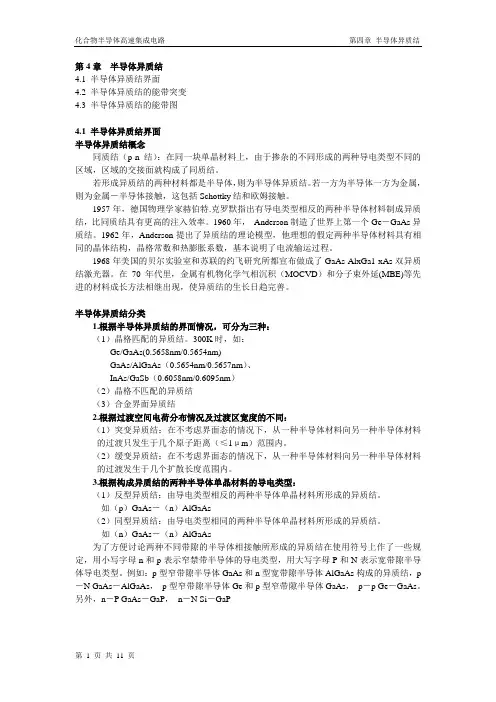

化合物半导体高速集成电路 第四章 半导体异质结

第 1 页 共 11 页 第4章 半导体异质结

4.1 半导体异质结界面

4.2 半导体异质结的能带突变

4.3 半导体异质结的能带图

4.1 半导体异质结界面

半导体异质结概念

同质结（p-n结）：在同一块单晶材料上，由于掺杂的不同形成的两种导电类型不同的区域，区域的交接面就构成了同质结。

若形成异质结的两种材料都是半导体，则为半导体异质结。若一方为半导体一方为金属，则为金属－半导体接触，这包括Schottky结和欧姆接触。

1957年，德国物理学家赫伯特.克罗默指出有导电类型相反的两种半导体材料制成异质结，比同质结具有更高的注入效率。1960年， Anderson制造了世界上第一个Ge－GaAs异质结。1962年，Anderson提出了异质结的理论模型，他理想的假定两种半导体材料具有相同的晶体结构，晶格常数和热膨胀系数，基本说明了电流输运过程。

1968年美国的贝尔实验室和苏联的约飞研究所都宣布做成了GaAs-AlxGa1-xAs双异质结激光器。在70年代里，金属有机物化学气相沉积（MOCVD）和分子束外延(MBE)等先进的材料成长方法相继出现，使异质结的生长日趋完善。

半导体异质结分类

1.根据半导体异质结的界面情况，可分为三种：

（1）晶格匹配的异质结。300K时，如：

Ge/GaAs(0.5658nm/0.5654nm)

GaAs/AlGaAs（0.5654nm/0.5657nm）、

InAs/GaSb（0.6058nm/0.6095nm）

（2）晶格不匹配的异质结

（3）合金界面异质结

2.根据过渡空间电荷分布情况及过渡区宽度的不同：

（1）突变异质结：在不考虑界面态的情况下，从一种半导体材料向另一种半导体材料的过渡只发生于几个原子距离（≤1μm）范围内。

异质结结构基本概念

异质结是一种半导体器件结构，由两种或多种材料的不同能带类型组成。

在异质结结构中，通常有一个n型区和一个p型区，两个区之间有一个结界。n型区富集了电子，p型区富集了空穴。在结界处，电子从n型区向p型区扩散，而空穴从p型区向n型区扩散。这样就形成了电子向空穴扩散的电流，称为结流。

异质结结构具有以下几个基本概念：

1. 正向偏置：当p型区的电压高于n型区时，就会在异质结上施加一个正向偏置电压。在正向偏置下，电子和空穴更容易通过结界扩散，电流增加。

2. 反向偏置：当p型区的电压低于n型区时，就会在异质结上施加一个反向偏置电压。在反向偏置下，结界处会形成一个电势垒，阻碍电子和空穴的扩散，电流减小。

3. 整流作用：由于结界的电势垒，异质结在正向偏置下可以允许电流通过，而在反向偏置下会阻止电流通过，这种性质被称为整流作用。这使得异质结可以用作整流器件，如二极管。

4. 光电效应：异质结结构中，当光照射到结界处时，光子能量可以激发电子和空穴，从而形成电流。这种现象被称为光电效应，使得异质结可以用作光电器件，如光电二极管。

异质结结构的具体性质和应用取决于所使用的材料和设计参数。异质结在电子学和光电子学领域有广泛的应用，如二极管、太阳能电池、激光二极管等。

异质结原理及对应的半导体发光机制

异质结原理是指由两种或多种材料组成的不同半导体构成的结构。它可以利用两种半导体之间能带结构的差异，实现电子和空穴的注入、传输和复合，从而实现发光。异质结发光是一种重要的光电子器件，具有广泛的应用前景，如发光二极管（LED）、半导体激光器（LD）等。

异质结发光机制主要包括共价键发光、能带发光和电子-空穴复合发光。

共价键发光是最早被发现和研究的半导体发光机制。在共价键发光中，异质结的两侧半导体材料的禁带宽度不同，电子从宽禁带一侧通过隧穿效应传输到窄禁带一侧，与窄禁带一侧的空穴复合，从而释放能量并发射光子。共价键发光的发射光谱范围较窄，通常在近红外到红外区域。

能带发光是将发光材料能带结构的差异转化为发光的机制。在能带发光中，异质结的两侧半导体材料的导带和价带的位置不同，能带之间存在能隙。当电子从宽能隙一侧的导带跃迁到窄能隙一侧的价带时，释放的能量将以光子的形式辐射出去。能带发光的发射光谱范围通常较宽，可以覆盖可见光和近红外区域。

电子-空穴复合发光是异质结最常见的发光机制。在这种机制下，电子从宽禁带一侧注入到窄禁带一侧的导带，与窄禁带一侧的空穴发生复合，并释放能量。复合可以通过辐射发光、非辐射发光或热失活等方式进行。其中，辐射发光是最常见的发光方式，同样也是半导体激光器工作的基本原理。电子-空穴复合发光具有发射光谱宽、效率高等特点，可用于制备高效的发光器件。 总之，异质结原理和相应的半导体发光机制在材料和器件的设计中具有重要作用。研究和应用这些原理和机制，可以开发出更高效、更稳定的发光材料和器件，推动光电子技术的发展。

半导体物理异质结和纳米结构

半导体物理中的异质结指的是由两种或多种不同的半导体材料组成的界面或界面区域，纳米结构则是指尺寸在纳米级别的结构。异质结和纳米结构在半导体物理中具有重要的应用和研究价值，以下将详细介绍它们的性质和应用。

异质结的形成通常是通过杂化或外延生长的方法，在不同晶格常数或晶格结构的材料之间形成界面。这种结构的形成使得电子的输运和能带的结构发生了变化，从而引起了一系列的电学和光学特性的变化。例如，P-N结就是最常见的异质结之一，由具有不同掺杂类型的半导体材料构成。P区和N区之间存在一个空间电荷区域，被称为空间电荷区（depletion

region），这个区域内的电荷有电场的形成，并且产生一个禁带屏蔽的效应，从而形成一个具有整流特性的结。

异质结由于其独特的特性在半导体器件中得到了广泛的应用，如二极管、晶体管、太阳能电池等。以二极管为例，当向二极管施加正向偏压时，P区的载流子和N区的载流子会在空间电荷区中重新组合，从而允许电流流过。而当施加反向偏压时，由于形成的电场堆积，空间电荷区将变得更宽，从而几乎阻止了电流的流动，实现了整流的功能。

纳米结构是指尺寸在纳米级别的结构，相比传统的半导体材料，纳米级别的尺寸效应在物理和化学方面具有显著的变化。首先，纳米结构的表面积相对于体积非常大，因此表面效应在纳米结构中变得更加明显。其次，量子尺寸效应的出现使得电子和能带在纳米结构中的行为发生了显著的变化。例如，在金属纳米颗粒中，电子的自由度受限于颗粒的尺寸和形状，电子能级产生离散化，在电子输运、光学性质和热学特性等方面表现出与宏观材料截然不同的性质。 纳米结构的应用广泛，包括电子学、光学、催化等领域。在电子学领域，纳米电子学器件的研究是一个热门的研究领域。由于纳米结构具有较高的载流子浓度和较短的跳跃长度，纳米电子器件能够实现更高的速度和更低的功耗。在光学方面，金属纳米颗粒的表面等离子体共振效应被广泛应用于传感器、生物医学成像和光催化等领域。在催化领域，纳米结构能够提供更大的比表面积和更活跃的固定相催化剂，使催化反应更高效。
