碟片分离机操作规程

武汉梁子湖水产品加工有限公司 水产品深加工车间岗位操作规程

文件名称：碟片离心岗位操作规程 文件编号：GW/SOP03A/0 生效日期：

编制： 审核： 批准：

第 1 页 共 2 页 1 目的

指导和规范碟式离心机岗位操作。

2 范围

适用于碟式离心机岗位的操作。

3 职责

3.1碟式离心机岗位操作工对本规程实施负责。

3.2车间管理人员、现场品管对本规程实施情况进行监督检查。

4 内容

4.1生产前准备

4.1.1生产前进行清场检查。

4.1.2检查管道、设备是否已清洗，检查符合要求时方可投入使用。

4.2操作

4.2.1开启螺杆泵对设备供料。

4.2.2开启碟式离心机对卧式螺旋离心机离心清液进行二次离心，重相进入脱色罐。具体按《碟片离心机维护保养操作规程》执行。

4.2.3用洁净周转桶盛放离心轻相，固渣转入中转间待生产结束后一并运出。

4.3操作工按要求如实填写本岗位“碟片离心生产过程记录”。

4.4工艺卫生和环境卫生

4.4.1本岗位工艺卫生按SSOP《生产工艺卫生控制程序》中4.1生产区工艺卫生控制的条款要求执行。

4.4.2本岗位环境卫生按SSOP《生产区环境卫生控制程序》执行。

4.5安全操作注意事项

4.5.1本岗位碟式离心机为高速设备，操作工必须严格遵守《碟片离心机维护保养操作规程》进行操作，随时观察设备运行状况。 武汉梁子湖水产品加工有限公司 水产品深加工车间岗位操作规程

文件名称：碟片离心岗位操作规程 文件编号：GW/SOP03A/0

第 2 页 共 2 页 4.5.2碟式离心机进料泵严禁空转，运行期间清液储罐不得断料，最终的料液加入适量纯化水洗出。

4.5.3若机器出现故障，必须停机并关闭电源，通知维修工前来进行修理，严禁私自进行修理。

5 记录

5.1设备运行记录 SCSB/SOP/YXJL01a

标准名称 碟式式离心机

操作规程 起草人 起草日期

文件编码 审核人 审核日期

修订号 00 批准人 批准日期

颁发部门 办公室 页 数 共2页 执行日期

分发部门

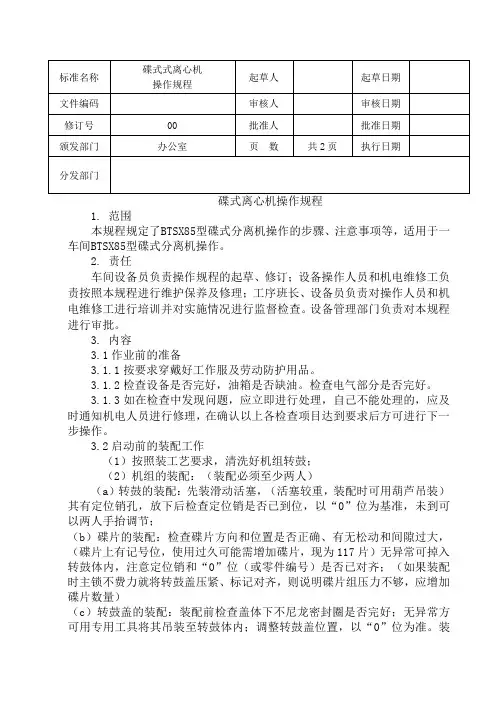

碟式离心机操作规程

1. 范围

本规程规定了BTSX85型碟式分离机操作的步骤、注意事项等，适用于一车间BTSX85型碟式分离机操作。

2. 责任

车间设备员负责操作规程的起草、修订；设备操作人员和机电维修工负责按照本规程进行维护保养及修理；工序班长、设备员负责对操作人员和机电维修工进行培训并对实施情况进行监督检查。设备管理部门负责对本规程进行审批。

3. 内容

3.1作业前的准备

3.1.1按要求穿戴好工作服及劳动防护用品。

3.1.2检查设备是否完好，油箱是否缺油。检查电气部分是否完好。

3.1.3如在检查中发现问题，应立即进行处理，自己不能处理的，应及时通知机电人员进行修理，在确认以上各检查项目达到要求后方可进行下一步操作。

3.2启动前的装配工作

（1）按照装工艺要求，清洗好机组转鼓；

（2）机组的装配：（装配必须至少两人）

（a）转鼓的装配：先装滑动活塞，（活塞较重，装配时可用葫芦吊装）其有定位销孔，放下后检查定位销是否已到位，以“0”位为基准，未到可以两人手抬调节；

（b）碟片的装配：检查碟片方向和位置是否正确、有无松动和间隙过大，（碟片上有记号位，使用过久可能需增加碟片，现为117片）无异常可掉入转鼓体内，注意定位销和“0”位（或零件编号）是否已对齐；（如果装配时主锁不费力就将转鼓盖压紧、标记对齐，则说明碟片组压力不够，应增加碟片数量）

（c）转鼓盖的装配：装配前检查盖体下不尼龙密封圈是否完好；无异常方可用专用工具将其吊装至转鼓体内；调整转鼓盖位置，以“0”位为准。装文件名称

碟式离心机操作规程 页数 2/3

文件编码 修订号 00 执行日期

上锁紧圈（每次装配前检查螺纹，如有拉伤部位，需用锉刀进行仔细休整，遭螺纹部分涂上润滑脂，以防止磨损和咬合过度而无法拆卸转鼓），用专用工具将碟片压紧，锁紧锁紧圈。调节锁紧圈以“0”位为准。装好后边面基本相平。

碟式分离机维护保养标准操作程序

预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制

文件题目碟式分离机

文件编号SOP-SB-033-00 版本号00 页码第1页共3页制定人制定日期年月日

部门审核审核日期年月日

质量部审核审核日期年月日

批准人批准日期年月日

发布日期年月日生效日期年月日

颁发部门：

质量部分发部门总经理□质量部□生产部□物控部□设备安全环保部□行政部□销售部□财务部□仓储科□质量保证科□

质量控制科□液体制剂车间□前处理车间□

变更历史：

文件编号版本号变更描述生效日期

文件题目碟式分离机文件编号

页码第2 页共3 页

1.目的：建立碟式分离机的标准操作程序。

2.范围：适用于碟式分离机。

3.责任者：操作工、工序负责人、生产部管理人员、QA监控员对此程序负责。

4.内容：

4.1开机前准备：

4.1.1检查设备状态标志，是否符合生产要求；

4.1.2检查变速箱内油位是否足够，接通电源；

4.1.3 准备好容器具； 5.开机操作：

5.1接通电源；

5.1.1启动设备，转速达到1460（r/min）,声音正常后调整水阀，关闭分离室；

5.1.2开始加料，利用轻、重液相出口管道调节阀，调节背压达到过滤分离效果；

5.1.3分离工作结束后，停止进料；

5.1.4将转鼓内渣和物料排空冲洗，关闭分离室外阀门，充满清水；

5.1.5关闭电机，当转数降到400(r/min)后使用刹车机构制动机器运转，待停机后关掉工作水，再开动机器表转速在400（r/min）以下，将转鼓内水甩干。；

6. 注意事项：

在操作过程中，如发现异常现象，立即停止，清理并排除故障，正常后，才能继续操作；若物料含渣量太多，先要进行滤布初滤。转鼓部份每次拆洗，必须重新校正平衡；

4.2维护保养

4.2.1 每次检查齿轮油面高度，及时添加；

4.2.2 每周检查齿轮箱温度，检查漏油。

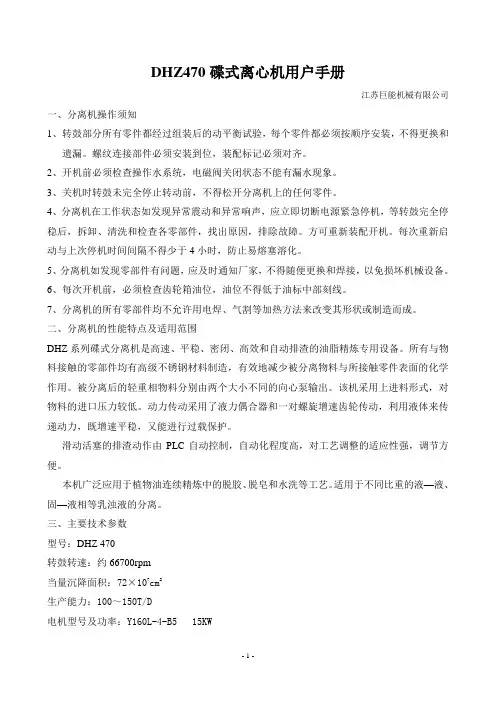

- 1 - DHZ470碟式离心机用户手册

江苏巨能机械有限公司

一、分离机操作须知

1、转鼓部分所有零件都经过组装后的动平衡试验，每个零件都必须按顺序安装，不得更换和遗漏。螺纹连接部件必须安装到位，装配标记必须对齐。

2、开机前必须检查操作水系统，电磁阀关闭状态不能有漏水现象。

3、关机时转鼓未完全停止转动前，不得松开分离机上的任何零件。

4、分离机在工作状态如发现异常震动和异常响声，应立即切断电源紧急停机，等转鼓完全停稳后，拆卸、清洗和检查各零部件，找出原因，排除故障。方可重新装配开机。每次重新启动与上次停机时间间隔不得少于4小时，防止易熔塞溶化。

5、分离机如发现零部件有问题，应及时通知厂家，不得随便更换和焊接，以免损坏机械设备。

6、每次开机前，必须检查齿轮箱油位，油位不得低于油标中部刻线。

7、分离机的所有零部件均不允许用电焊、气割等加热方法来改变其形状或制造而成。

二、分离机的性能特点及适用范围

DHZ系列碟式分离机是高速、平稳、密闭、高效和自动排渣的油脂精炼专用设备。所有与物料接触的零部件均有高级不锈钢材料制造，有效地减少被分离物料与所接触零件表面的化学作用。被分离后的轻重相物料分别由两个大小不同的向心泵输出。该机采用上进料形式，对物料的进口压力较低。动力传动采用了液力偶合器和一对螺旋增速齿轮传动，利用液体来传递动力，既增速平稳，又能进行过载保护。

滑动活塞的排渣动作由PLC自动控制，自动化程度高，对工艺调整的适应性强，调节方便。

本机广泛应用于植物油连续精炼中的脱胶、脱皂和水洗等工艺。适用于不同比重的液—液、固—液相等乳浊液的分离。

三、主要技术参数

型号：DHZ 470

转鼓转速：约66700rpm

当量沉降面积：72×107cm2

生产能力：100～150T/D

电机型号及功率：Y160L-4-B5 15KW - 2 - 外形尺寸： 1780×1500×1900mm
