四川大学电气信息学院高电压技术实验报告姓名：XXXXX学号：*****XXX专业：电气工程及其自动化实验二介质损耗角正切值的测量一．实验目的：学习使用QS1型西林电桥测量介质损耗正切值的方法。

二．相关知识：介质极化、偶极子、漏导。

三．实验任务：1．正接线测试2．反接线测试四．接线方式：（a）高压试验源（b）正接线（c）反接线（d）对角接线图2- 1 QS1西林电桥试验接线图QS1电桥在使用中有多种接线方式，即图2-1（b）所示的正接线，图2-1（c）所示的反接线，图2-1（d）所示的对角接线，另外还有低压测量接线等。

正接线适用于所测设备两端都对地绝缘的情况，此时电桥的D点接地，试验高电压在被试品及标准电容上形成压降后，作用于电桥本体的电压很低，测试操作很安全也很方便，而且电桥的三根引出线（C X、C N、E）也都是低压，不需要与地绝缘。

反接线适用于所测设备有一端接地的情况，这时是C点接地，试验高电压通过电桥加在被试品及标准电容上，电桥本体处于高电位，在测试操作时应注意安全，电桥调节手柄应保证具有15kv以上的交流耐压能力，电桥外壳应保证可靠接地。

电桥的三根引出线为高压线，应对地绝缘。

对角接线使用于所测设备有一端接地而电桥耐压又不够，不能使用反接线的情况，但这种接线的测量误差较大，测量结果需进行校正。

低压接线可用来测量低压电容器的电容量及tg δ值，标准电容可选配0.001μf （可测C X 范围为300pf ～10μf ）或0.01μf （可测C X 范围为3000pf ～100μf ） 3．分流电阻的选择及tg δ值的修正：QS1电桥可测试品范围很广，试品电容电流变化范围也很广，但电桥中R 3的最大允许工作电流为0.01A ，如果试品电容电流超过此值，则必须投入分流器，以保证R 3的安全工作，分流器挡位的选择可按表2-1所列数据进行。

在投入分流器后所测tg δ值很小的情况下，测量值应进行校正，其校正式如下： δδδtg tg tg X ∆-=()ρρωδ+--⋅=∆34100R n R C tg Ntg δ为实测值，Δtg δ为校正量，tg δX 为校正后的值。

一、引言避雷器是电力系统中重要的保护设备，主要用于保护电力系统设备免受雷电过电压的侵害。

为了确保避雷器的正常运行，对其进行电气试验是必不可少的。

本实训报告将详细介绍避雷器电气试验的过程、方法和注意事项。

二、实训目的1. 熟悉避雷器电气试验的基本原理和操作方法。

2. 掌握避雷器电气试验的标准和规范。

3. 培养实际操作能力，提高对电力设备的维护和检测水平。

三、实训内容1. 避雷器电气试验概述避雷器电气试验主要包括以下内容：（1）绝缘电阻测试：检测避雷器绝缘材料的绝缘性能。

（2）直流1mA电压（U1mA）及0.75U1mA下泄漏电流测量：检测避雷器在规定电压下的泄漏电流。

（3）工频放电电压试验：检测避雷器在工频电压下的放电电压。

（4）避雷器动作计数器试验：检测避雷器的动作次数。

2. 实训步骤（1）准备实训设备：绝缘电阻表、直流高压发生器、工频高压发生器、避雷器、测试线等。

（2）连接测试线：按照要求连接测试线，确保连接牢固。

（3）绝缘电阻测试：将绝缘电阻表连接到避雷器两端，按照仪器操作步骤进行测试。

（4）直流1mA电压及0.75U1mA下泄漏电流测量：将直流高压发生器连接到避雷器两端，按照仪器操作步骤进行测试。

（5）工频放电电压试验：将工频高压发生器连接到避雷器两端，按照仪器操作步骤进行测试。

（6）避雷器动作计数器试验：按照要求进行测试，记录动作次数。

3. 实训结果与分析（1）绝缘电阻测试结果：根据测试数据，判断避雷器绝缘性能是否符合要求。

（2）直流1mA电压及0.75U1mA下泄漏电流测量结果：根据测试数据，判断避雷器在规定电压下的泄漏电流是否符合要求。

（3）工频放电电压试验结果：根据测试数据，判断避雷器在工频电压下的放电电压是否符合要求。

（4）避雷器动作计数器试验结果：根据测试数据，判断避雷器的动作次数是否符合要求。

四、实训总结1. 通过本次实训，掌握了避雷器电气试验的基本原理和操作方法。

2. 了解了避雷器电气试验的标准和规范，提高了对电力设备的维护和检测水平。

实验四．避雷器试验一．实验目的：1．了解阀型避雷器的种类、型号、规格、工作原理及不同种类避雷器的结构和适用范围，2．掌握阀型避雷器电气预防性试验的项目、具体内容、试验标准及试验方法。

二．实验项目：1．FS-10 型避雷器试验（1）．绝缘电阻检查（2）．工频放电电压测试2．FZ-15 型避雷器试验（1）．绝缘电阻检查（2）．泄漏电流及非线性系数的测试三．仪器设备：50/5 试验装置一套、水阻一只、高压硅堆一只、滤波电容一只、微安表一只、电压表一只、高压静电电压表一只、FS-10 型避雷器一只、FZ-15 型避雷器一只四．实验说明：阀型避雷器分普通型和磁吹型两类，普通型又分FS型（配电型）和FZ型（站用型）两种。

它们的作用过程都是在雷电波入侵时击穿火花间隙，通过阀片（非线性电阻）泄导雷电流并限制残压值，在雷电过后又通过阀片减小工频续流并通过火花间隙的自然熄弧能力在工频续流第一次过零时切断之，避雷器实际工作时的通流时间≯10ms（半个工频周期）。

FS型避雷器的结构最简单，如图4-1所示，由火花间隙和非线性电阻（阀片）串联组成。

FZ型避雷器的结构特点是在火花间隙上并联有均压电阻（也为非线性电阻），如图4-2所示，增设均压电阻是为了提高避雷器的保护性能，因为多个火花间隙串联后将引起间隙上工频电压分布不均，并随外瓷套电压分布而变化，从而引起避雷器间隙恢复电压的不均匀及不稳定，降低避雷器熄弧能力，同时其工频放电电压也将下降和不稳定。

加上均压电阻后，工频电压将按电阻分布，从而大大改善间隙工频电压的分布均匀度，提高避雷器的保护性能。

非线性电阻的伏安特性式为：U=CIα，其中C为材料系数，α即为非线性系数（普通型阀片的α≈0.2、磁吹型阀片的α≈0.24、FZ型避雷器因均压电阻的影响，其整体α≈0.35～0.45），其伏安特性曲线如图4-3所示。

可见流过非线性电阻的电流越大，其阻值越小，反之其阻值越大，这种特性对避雷器泄导雷电流并限制残压，减小并切断工频续流都很有利。

高电压实验（二）———冲击电压实验学院 : 电气信息学院专业 : 电气工程及其自动化班级 :学号 :姓名 :老师：实验五冲击电压试验一．实验目的：了解冲击电压发生器的功能要求及技术要求.了解其工作原理、系统组成、具体结构、以及相关操作.明确冲击电压试验的有关注意事项.掌握完整的操作流程和操作技能.初步具备开展相关试验任务的能力。

二．预习要点：冲击电压在系统中的存在形式和表现.冲击电压的特点；标准雷电冲击电压波；冲击电压截波；冲击电压陡波；冲击电压操作波；有关概念、波形及其参数。

冲击电压发生器；冲击电压的测量；冲击电压试验方法；GB311《高电压试验技术》等。

三．实验项目：1.现场认识和了解冲击电压试验系统现场认识和了解冲击电压试验的系统和结构,了解其工作原理.明确操作要点和注意事项.掌握操作方法和步骤.学会正确操作试验系统。

2.雷电冲击标准电压波实现对冲击电压实验系统进行重构.满足产生雷电冲击标准电压波要求.对冲击电压实验系统进行调试.实现冲击电压截波的产生和测量。

3.冲击电压截波实现对冲击电压实验系统进行重构.满足产生冲击电压截波要求.对冲击电压实验系统进行调试.实现冲击电压截波的产生和测量。

4.冲击电压陡波实现对冲击电压实验系统进行重构.满足产生电压陡波要求.对冲击电压实验系统进行调试.实现冲击电压陡波的产生和测量。

5.冲击电压操作波实现对冲击电压实验系统进行重构.满足产生冲击电压操作波要求.对冲击电压实验系统进行调试.实现冲击电压操作波的产生和测量。

四．冲击高压试验设备元件清单1．T：实验变压器；2．主电容；3．高压硅堆；4．r f：波头电阻；5．r t：波尾电阻； 6．g1~g6：放电球隙； 7．r：保护电阻；8．R：充电电阻； 9．G：测量球隙； 10．C X：被试品；11．C1、C2、C3：分压器电容；12．CRO：示波器。

五、实验原理1.冲击电压在系统中的存在形式和表现因雷电影响会在电力系统中产生大气过电压.有2种基本形式.即直击雷过电压和感应雷过电压.它们都表现为一段作用很短的过电压脉冲。

高电压综合实验报告实验一绝缘电阻和吸收比的测量一、实验目的1．掌握测量绝缘电阻和吸收比的原理与方法； 2．根据实验结果能够简单分析被试品绝缘状况。

二、实验内容1．选择绝缘良好和绝缘劣化的瓷质绝缘子各一片，分别测量它们的绝缘电阻，并比较其差异；2．选择绝缘良好和绝缘劣化的氧化锌避雷器各一只，分别测量它们的绝缘电阻，并比较其差异；3．测量三相电缆相对相及地的绝缘电阻和吸收比。

三、实验说明绝缘电阻是反映绝缘性能的最基本的指标之一。

测量电气设备的绝缘电阻能够有效的发现两极间的穿透性导电通道、受潮和表面污秽等缺陷，现场和实验室中通常使用绝缘电阻表（兆欧表）来测量绝缘电阻。

由于流过绝缘介质的电流有表面电流和体积电流，所以绝缘电阻也有体积绝缘电阻和表面绝缘电阻之分。

当绝缘受潮或具有贯穿性缺陷时，体积电阻降低。

因此，体积绝缘电阻的大小标志着介质内部绝缘的优劣。

在测量过程中，应采取屏蔽措施，排除表面绝缘电阻的影响，以便得到真实准确的体积绝缘电阻值。

对于大容量试品（如变压器、发电机、电缆），《规程》规定除测量其绝缘电阻外，还要求测量吸收比。

吸收比K为60s的绝缘电阻与15s的绝缘电阻之比，即K＝R60s/R15s。

根据经验，一般认为当K≥1.3~1.5时绝缘是良好的。

为了克服测量吸收比可能产生的误判断，常采用对吸收比小于1.3的试品测量其10分钟和1分钟的绝缘电阻之比，即用测量极化指数P的方法来判断绝缘优劣。

绝缘电阻或吸收比的试验结果只是参考性的。

根据绝缘电阻或吸收比的值来判断绝缘状况时，不仅需要与规定标准相比较，更应该与历史试验数据进行比较，与同类型的设备相比较。

下面将分别介绍绝缘子、氧化锌避雷器和三相电力电缆绝缘电阻的测量。

1.测量绝缘子的绝缘电阻绝缘子在运行中，由于受电压、温度、机械力以及化学腐蚀等的作用，绝缘性能会劣化，可能会出现零值绝缘子，即绝缘电阻很低（一般低于300MΩ）的绝缘子。

零值绝缘子的存在对电力系统安全运行是一个潜在的隐患。

避雷器试验报告一、引言避雷器是一种用来保护电力设备、电力线路和建筑物等免受雷击和过电压侵害的重要装置。

为了确保避雷器的工作性能和可靠性，需要对其进行试验，以验证其符合设计要求和标准。

本次试验旨在对一种特定型号的避雷器进行性能评估和验证，并撰写试验报告，以供相关部门参考。

二、试验目的1.验证避雷器的过电压保护能力2.测试避雷器的放电电流和放电能力3.评估避雷器的使用寿命和可靠性三、试验方法本次试验采用以下方法进行：1.室内试验：在实验室中使用专用设备对避雷器进行试验，以验证其基本性能参数。

2.室外试验：将避雷器安装在实际工作环境中，通过模拟雷电击中和过电压情况，测试避雷器的实际工作效果。

四、试验过程与结果1.室内试验（1）耐压试验：将避雷器连接到高压源上，施加额定工作电压并保持一定时间后进行观察，确认其绝缘性能符合设计要求。

试验结果显示，避雷器通过了耐压试验。

（2）击穿电压试验：逐渐增加避雷器施加的电压，观察击穿电压点。

经测试发现，避雷器在额定电压下能够正常工作，并未发生击穿现象。

（3）放电电流试验：通过给避雷器施加脉冲电流或模拟雷电过电压，观察避雷器的放电电流，并检查其是否满足设计要求。

试验结果显示，避雷器的放电电流符合设计标准。

2.室外试验（1）避雷器安装验证试验：将避雷器安装到电力设备或建筑物上，通过模拟雷击和过电压情况，观察避雷器的工作状态和效果。

试验结果显示，避雷器能够快速放电，并将过电压引入地下，确保设备和建筑物的安全。

（2）工作寿命试验：将避雷器长时间暴露在室外环境中，模拟多次雷击和过电压情况，观察避雷器的工作状态和能力是否受到影响。

试验结果显示，避雷器的工作寿命符合设计预期，并能持续可靠工作。

五、结论根据上述试验过程和结果，得出以下结论：1.该型号避雷器通过了室内试验中的耐压试验、击穿电压试验和放电电流试验。

2.在室外试验中，避雷器工作正常，能够迅速放电并将过电压引入地下，保护设备和建筑物免受雷击和过电压侵害。

避雷器实验报告避雷器实验报告引言：避雷器是一种用于保护建筑物和电气设备免受雷击侵害的重要设备。

在本次实验中，我们将对不同类型的避雷器进行测试，以评估其性能和可靠性。

实验目的：1. 了解不同类型的避雷器的工作原理和结构。

2. 测试避雷器的放电能力和耐压能力，评估其抵御雷击的能力。

3. 分析实验结果，比较不同避雷器的性能差异。

实验材料和方法：1. 实验设备：不同类型的避雷器、高压电源、雷击模拟器、电流表、电压表等。

2. 实验步骤：a. 将不同类型的避雷器连接到电路中，确保连接正确。

b. 调节高压电源输出电压，模拟雷击电压。

c. 使用雷击模拟器产生雷击电流，记录避雷器的放电能力和耐压能力。

d. 重复实验多次，取平均值，提高实验结果的准确性。

实验结果和分析：通过实验，我们获得了不同类型避雷器的放电能力和耐压能力数据。

根据实验结果，我们可以得出以下结论：1. 金属氧化物避雷器（MOA）：MOA是目前最常用的避雷器类型之一。

实验结果显示，MOA具有较高的放电能力和耐压能力，能有效抵御雷击。

这主要归功于MOA内部的氧化锌层，它能迅速引导和分散雷击电流。

2. 间隙避雷器：间隙避雷器是一种传统的避雷器类型，其工作原理是通过间隙放电来保护设备。

实验结果显示，间隙避雷器的放电能力较低，但耐压能力相对较高。

这意味着在遭受雷击时，间隙避雷器可能无法完全放电，但能够保护设备不受过高电压的侵害。

3. 压敏电阻避雷器：压敏电阻避雷器是一种根据电阻值变化来实现放电的避雷器。

实验结果显示，压敏电阻避雷器具有较高的放电能力，但耐压能力较低。

这意味着在遭受雷击时，压敏电阻避雷器能够迅速放电，但可能无法承受较高电压。

结论：根据实验结果，我们可以得出以下结论：1. 不同类型的避雷器具有不同的放电能力和耐压能力。

2. MOA是最常用的避雷器类型之一，具有较高的放电能力和耐压能力。

3. 间隙避雷器具有较高的耐压能力，但放电能力相对较低。

4. 压敏电阻避雷器具有较高的放电能力，但耐压能力较低。

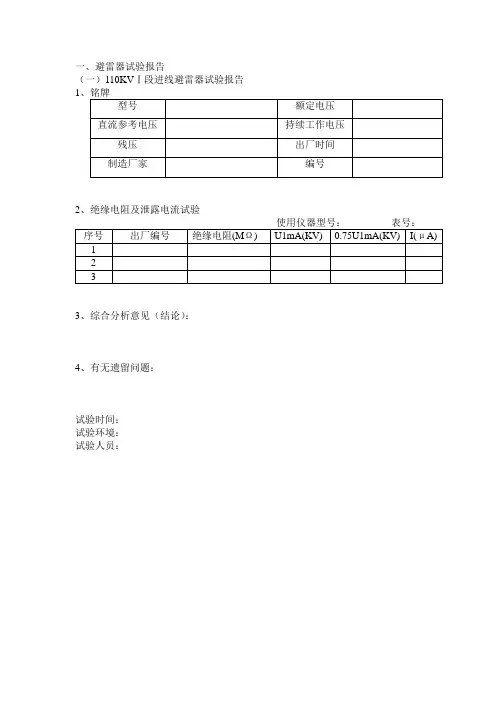

一、避雷器试验报告（一）110KVⅠ段进线避雷器试验报告12、绝缘电阻及泄露电流试验3、综合分析意见（结论）：4、有无遗留问题：试验时间：试验环境：试验人员：12、绝缘电阻及泄露电流试验3、综合分析意见（结论）：4、有无遗留问题：试验时间：试验环境：试验人员：12、绝缘电阻及泄露电流试验3、综合分析意见（结论）：4、有无遗留问题：试验时间：试验环境：试验人员：12、绝缘电阻及泄露电流试验使用仪器型号：表号：3、综合分析意见（结论）：4、有无遗留问题：试验时间：试验环境：试验人员：12、绝缘电阻及泄露电流试验使用仪器型号：表号：3、综合分析意见（结论）：4、有无遗留问题：试验时间：试验环境：试验人员：12、绝缘电阻及泄露电流试验使用仪器型号：表号：3、综合分析意见（结论）：4、有无遗留问题：试验时间：试验环境：试验人员：（七）中性点避雷器试验报告12使用仪器型号：表号：3、综合分析意见（结论）：4、有无遗留问题：试验时间：试验环境：试验人员：二、电压互感器试验报告（一）110KVⅠ段进线电容式电压互感器试验报告试验时间：试验环境：试验人员：（二）110KVⅡ段进线电容式电压互感器试验报告试验时间：试验环境：试验人员：（三）110KVⅠ段母线PT侧电压互感器试验报告试验时间：试验环境：试验人员：(四）110KVⅡ段母线PT侧电压互感器试验报告试验时间：试验环境：试验人员：三、隔离开关试验报告)一、绝缘与回路电阻测试(测试仪器：三、结论：试验时间：试验人员：)一、绝缘与回路电阻测试(测试仪器：三、结论：试验时间：试验人员：)一、绝缘与回路电阻测试(测试仪器：三、结论：试验时间：试验人员：)一、绝缘与回路电阻测试(测试仪器：三、结论：试验时间：试验人员：)一、绝缘与回路电阻测试(测试仪器：三、结论：试验时间：试验人员：)一、绝缘与回路电阻测试(测试仪器：三、结论：试验时间：试验人员：)一、绝缘与回路电阻测试(测试仪器：三、结论：试验时间：试验人员：)一、绝缘与回路电阻测试(测试仪器：三、结论：试验时间：试验人员：)一、绝缘与回路电阻测试(测试仪器：三、结论：试验时间：试验人员：)一、绝缘与回路电阻测试(测试仪器：三、结论：试验时间：试验人员：四、电流互感器试验报告（一）110KVⅠ段进线电流互感器试验报告)一、绝缘与回路电阻测试(测试仪器：三、结论：试验时间：试验人员：(二）110KVⅡ段进线电流互感器试验报告)一、绝缘与回路电阻测试(测试仪器：三、结论：试验时间：试验人员：)一、绝缘与回路电阻测试(测试仪器：三、结论：试验时间：试验人员：)一、绝缘与回路电阻测试(测试仪器：三、结论：试验时间：试验人员：(五)母联电流互感器试验报告)一、绝缘与回路电阻测试(测试仪器：三、结论：试验时间：试验人员：五、断路器试验报告（一）110KVⅠ段进线断路器试验报告2、绝缘电阻（MΩ）3、开关回路电阻（uΩ）4、开关特性试验5、开关交流耐压6、开关断口交流耐压7、分合闸动作电压试验分合闸线圈额定电压：8、综合分析意见（结论）：（试验标准按照电力部GB 50150-2006执行）试验人员：温度：湿度：日期：（二）110KVⅡ段进线断路器试验报告2、绝缘电阻（MΩ）3、开关回路电阻（uΩ）4、开关特性试验5、开关交流耐压6、开关断口交流耐压7、分合闸动作电压试验分合闸线圈额定电压：8、综合分析意见（结论）：（试验标准按照电力部GB 50150-2006执行）试验人员：温度：湿度：日期：（三）110KVⅠ段出线断路器试验报告2、绝缘电阻（MΩ）3、开关回路电阻（uΩ）4、开关特性试验5、开关交流耐压使用仪器型号：表号:6、开关断口交流耐压7、分合闸动作电压试验分合闸线圈额定电压：8、综合分析意见（结论）：（试验标准按照电力部GB 50150-2006执行）试验人员：温度：湿度：日期：（四）110KVⅡ段出线断路器试验报告2、绝缘电阻（MΩ）3、开关回路电阻（uΩ）4、开关特性试验5、开关交流耐压使用仪器型号：表号:6、开关断口交流耐压7、分合闸动作电压试验分合闸线圈额定电压：8、综合分析意见（结论）：（试验标准按照电力部GB 50150-2006执行）试验人员：温度：湿度：日期：（五）母联断路器试验报告2、绝缘电阻（MΩ）3、开关回路电阻（uΩ）4、开关特性试验5、开关交流耐压使用仪器型号：表号:6、开关断口交流耐压7、分合闸动作电压试验分合闸线圈额定电压：8、综合分析意见（结论）：（试验标准按照电力部GB 50150-2006执行）试验人员：温度：湿度：日期：六、变压器试验报告（一）110KVⅠ#变压器试验报告8、结论：所测结果符合GB 50150-2006电气装置安装工程电气设备交接试验标准。
